国泰艺术中心安装工程施工组织设计(定).docx

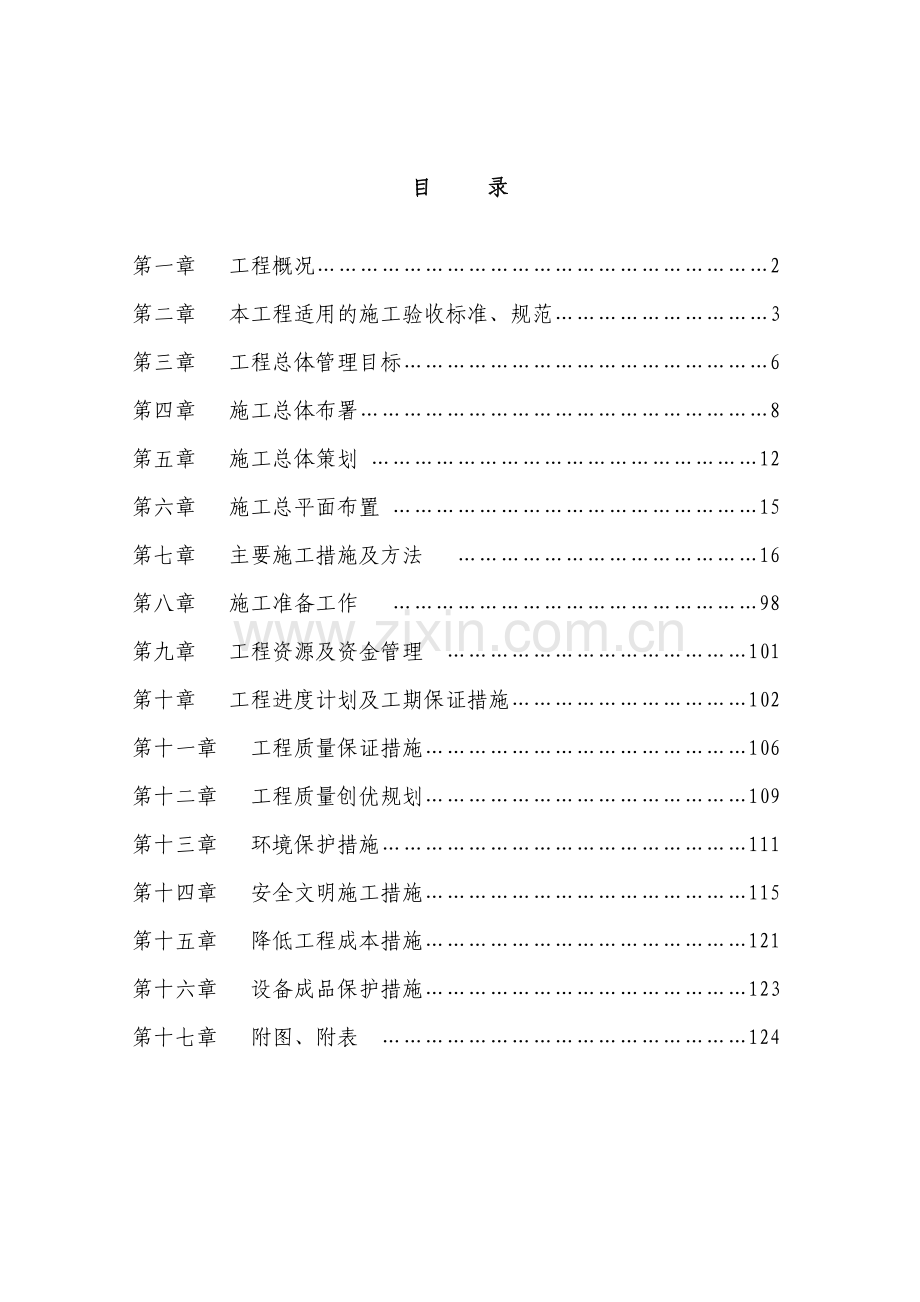

目 录
第一章 工程概况………………………………………………………2
第二章 本工程适用的施工验收标准、规范…………………………3
第三章 工程总体管理目标……………………………………………6
第四章 施工总体布署…………………………………………………8
第五章 施工总体策划 ………………………………………………12
第六章 施工总平面布置 ……………………………………………15
第七章 主要施工措施及方法 ……………………………………16
第八章 施工准备工作 ……………………………………………98
第九章 工程资源及资金管理 ……………………………………101
第十章 工程进度计划及工期保证措施……………………………102
第十一章 工程质量保证措施………………………………………106
第十二章 工程质量创优规划………………………………………109
第十三章 环境保护措施……………………………………………111
第十四章 安全文明施工措施………………………………………115
第十五章 降低工程成本措施………………………………………121
第十六章 设备成品保护措施………………………………………123
第十七章 附图、附表 ……………………………………………124

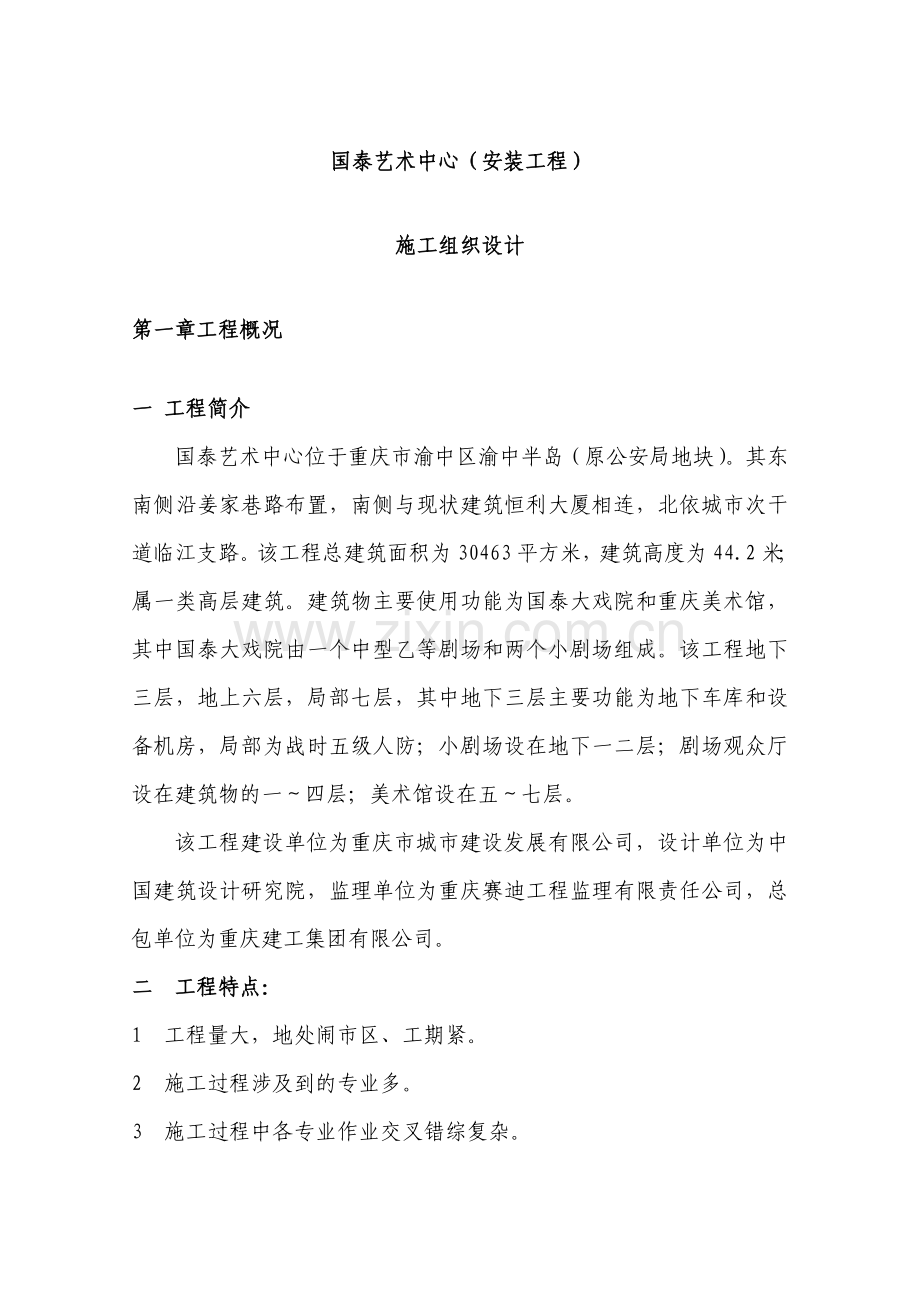

国泰艺术中心（安装工程）
施工组织设计
第一章工程概况
一 工程简介
国泰艺术中心位于重庆市渝中区渝中半岛（原公安局地块）。其东南侧沿姜家巷路布置，南侧与现状建筑恒利大厦相连，北依城市次干道临江支路。该工程总建筑面积为30463平方米，建筑高度为44.2米；属一类高层建筑。建筑物主要使用功能为国泰大戏院和重庆美术馆，其中国泰大戏院由一个中型乙等剧场和两个小剧场组成。该工程地下三层，地上六层，局部七层，其中地下三层主要功能为地下车库和设备机房，局部为战时五级人防；小剧场设在地下一二层；剧场观众厅设在建筑物的一～四层；美术馆设在五～七层。
该工程建设单位为重庆市城市建设发展有限公司，设计单位为中国建筑设计研究院，监理单位为重庆赛迪工程监理有限责任公司，总包单位为重庆建工集团有限公司。
二 工程特点：
1 工程量大，地处闹市区、工期紧。
2 施工过程涉及到的专业多。
3 施工过程中各专业作业交叉错综复杂。
4 施工工艺专业性强。
5 施工质量要求高。
三 工程概况
1 电气系统工程包括:
1.1 10/0.4kV变配电系统；照明配电系统；建筑物防雷、接地及安全措施系统。
1.2 火灾自动报警及联动控制系统：火灾自动报警系统、消防联动控制系统、火灾应急广播系统、消防专用对讲电话系统、电梯运行监视控制系统、漏电火灾报警系统、消防电源及系统接地等。
1.3 智能化系统工程：综合布线系统、有线电视系统、建筑设备监控系统、安防视频监控系统、停车库管理系统等。
2 给水、排水及消防系统工程包括：
给水系统；排水系统；消防给水系统；消火栓系统；自动喷水灭火系统；灭火器和气体灭火系统。
3 通风与空调系统工程包括：通风工程、空调工程。
第二章 本工程适用的施工验收标准、规范
一 建筑安装工程通用标准、规范
《高层民用建筑设计防火规范》 GB 50045-95（2005年版）
《建筑工程施工质量验收统一标准》 GB 50300-2001
《建筑施工安全检查标准》 JGJ 59—99
《建筑施工高处作业安全技术规范》 JGJ 80—91
《施工现场临时用电安全技术规范》 JGJ46—2005
二 专业施工验收标准、规范
1 电气
《建筑电气安装工程施工质量验收规范》 GB50303-2002
《电气装置安装工程高压电器施工及验收规范》GB147-90
《电气装置安装工程低压电器施工及验收规范》GB50254-96
《电气装置安装工程电缆线路施工及验收规范》GB50168-2006
《电气装置安装工程母线装置施工及验收规范》GBJ149-90
《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-92
《电气装置安装工程电力变压器、油浸电抗器、互感器、施工及验收规范》 GBJ148-90
《电气装置安装工程接地装置施工及验收规范》GB50169-2006
《电气装置安装工程旋转电机施工及验收规范》GB50170-2006
《电气装置安装工程电气设备交接试验标准》 GB50150-2006
《建筑物防雷设计规范》 GB50200-94（2000年版）
2 智能建筑
《火灾自动报警系统施工及验收规范》 GB50166-92
《火灾自动报警系统设计规范》 GB50116-98
《智能建筑工程质量验收规范》 GB50339-2003
《综合布线系统工程验收规范》 GB50312-2007
《有线电视工程技术规范》 GB50057-94
《视频安防监控系统工程设计规范》 GB50395-2007
3 给、排水及消防
《建筑给水排水工程及采暖工程施工质量验收规范》GB50242-2002
《现场设备、工业管道焊接工程施工及验收规范》 GB50236-98
《工业管道工程施工及验收规范》 GB50235-97
《给水排水管道施工及验收规范》 GB50268-97
《建筑给水钢塑复合管管道技术规程》 CECS 125:2001
《建筑排水柔性接口铸铁管管道技术规程》 CECS 168:2004
《自动喷水灭火系统施工及验收规范》 GB 50261-2005
《自动喷水灭火系统设计规范》 GB 50084-2001（2005年版）
《消防产品现场检查判定规则》 GA588-2005
《气体灭火系统设计规范》 GB 50370-2005
《建筑灭火器配置设计规范》 GB 50140-2005
《大空间智能型主动喷水灭火系统设计规范》 DBJ15-34-2004
4 通风与空调
《通风与空调工程施工质量验收规范》 GB50243-2002
《机械设备安装工程施工及验收通用规范》 GB50231-98
《工业金属管道工程施工及验收规范》 GB50235-97
《压缩机、风机、泵安装工程施工及验收规范》 GB50275-98
《制冷设备、空气分离设备安装工程施工及验收规范》GB50274-98
《现场设备、工业管道焊接工程施工及验收规范》 GB50236-98
第三章 工程总体管理目标
一 工程总体管理目标
严格执行国家现行的施工验收规范，积极贯彻GB/T19001—ISO9001（2000版）系列标准，在整个施工过程中以一流的质量、一流的工期、一流的管理、一流的服务来实现以下工程总体目标。
1 工程质量管理目标
根据我司的技术优势和以前承担类似工程施工获奖所积累的经验，将该工程的质量目标定为创重庆市优质工程奖—巴渝杯，并争创国家优质工程奖—鲁班奖。
为此，在该工程施工过程中，我司将一定严格按照业主要求、施工技术文件要求以及国家有关施工验收规范、规程、标准及企业标准等组织施工，并在施工的全过程严格按照GB/T19001—ISO9001（2000版）标准，对工程质量进行质量跟踪、监督、控制，同时建立健全质量保证体系，并采用各项强有力的措施，使质量保证体系有效正常运行，保证工程质量一次性验收达到国家有关施工质量验收规范要求，从而确保工程质量目标的实现。
2 工程工期管理目标
根据该工程的工程特点和该工程安装实物工程量，同时结合我司的技术优势、先进装备以及以前承担类似工程所获得的成功的施工管理经验，保证实现合同工期目标(640个工作日)。与此同时，我司将在施工全过程中采取各种抢工措施，合理组织施工作业，加大劳动力及机具的投入，开展各种劳动竞赛，力争在规定的时间内，完成任务，这就是我司在该工程上的最终工期管理目标。
3 工程安全管理目标
杜绝人身死亡、重伤事故；杜绝设备损坏重大安全事故；杜绝重大交通及火灾事故。按《建筑施工安全检查标准》JGJ59-99的规定，以及我司质量、环境、职业健康安全一体化管理手册的有关要求，实现施工现场安全达标。
4 文明施工目标
认真贯彻执行建设部《建筑工程施工现场管理规定》的有关条例，强化施工现场管理工作，文明施工。将该施工现场建成市级文明施工标准化现场。
与此同时，我司还将严格按质量、环境、职业健康安全一体化管理手册进行现场规范管理工作，保护全体职工以及业主员工、过往行人的安全与健康，并保证施工时不污染环境，最大限度减少施工造成的环境影响。
第四章 施工总体布署
一 施工组织机构
1 施工组织机构设置
我司将按照项目法组织施工，组建成立“重庆国泰艺术中心工程项目部安装专业部”。
2 安装分部组织机构图

安装经理
物资设备部
安全环境部
综合办公室
技术质量部
施工管理部
技术负责人
电工班
弱电班
调试班
设备班
管道班
通风班
起重班
焊接班
油漆班
保温班
维修班
运输班

3 组织机构有效运行措施
3.1为确保施工组织机构有效正常运行，首先应建立健全组织机构责任制，使各成员在该工程整个施工过程中明确各自的职责，自始自终围绕各自的职责开展工作，从而推动整个项目组织机构正常有效地连续运行。
3.2 项目组织机构责任制落实后，实行层层负责制度。
3.3 强化内部管理制度，建立健全各种考评制度，从制度上来保证组织机构正常运行。
3.4 在公司的大力支持下，由项目部建立现场激励机制。
3.5 建立组织机构成员调离获准制度。任何一个组织机构成员要调离施工现场，必须由公司经理签署调令，调离后的缺空由项目经理提名再从公司调入项目部，从而确保项目部组织机构的完整性和持续性。
二 安装分部主要工程技术人员和主要管理人员
项目部安装分部主要工程技术人员和主要管理人员配备一览表
序号
主要工程技术管理人员
人数
任职资格证
职 称
1
安装经理
1
一级注册建造师
工程师
2
技术负责人
1

工程师
3
电气施工员
1
电气施工员证
工程师
4
管道施工员
1
管道施工员证
工程师
5
暖通施工员
1
暖通施工员证
工程师
6
设备施工员
1
设备施工员证
工程师
7
调试技术人员
3
调试资格证
工程师
8
质量负责人
1
中级质检员证
工程师
9
安全负责人
1
中级安全员证
工程师
10
材料设备负责人
1
中级材料设备员证
工程师
11
工程资料负责人
1
资料员证
工程师
12
预算负责人
1
高级造价员
造价工程师
三 安装工程施工作业队伍配置
安装分部安装经理负责按合同、图纸及业主要求组织安装工程施工，根据安装工程的先后顺序和工程实物工程量，安装分部配置如下施工班组：电工班、弱电班、调试班、设备班、管道班、通风班、起重班、焊接班、油漆班、保温班、维修班、运输班等。
四 安装工程施工管理
1 管理模式
为确保该工程总体目标的实现，按重点工程施工要求，实行公司与项目部两级领导，按“项目管理”施工模式实施管理。
2 管理职责
公司负责工程的施工组织与管理，负责组织建立健全现场项目部，全面履行施工合同，对业主负责。同时抓好职工思想教育，搞好后勤保障工作，组织开展劳动竞赛、技术竞赛、安全文明施工竞赛活动，定期或不定期检查工程施工进度、施工质量、施工安全，并对工程施工生产的重大问题审议决策。
项目部全面、具体负责现场施工组织管理工作，负责落实完成各项施工任务。同时还应强化项目部内部管理工作，建立健全项目部各种检查、考评、奖惩制度，并按照施工组织设计、施工方案、措施、施工图纸、以及国家相关施工验收规范等精心组织施工作业，制定各项工作实施计划，高标准、严要求、狠抓技术、质量、安全管理工作。
3 施工协调
3.1 项目部内部协调：
3.1.1各职能部门之间、各专业工种之间、各阶段施工面之间；主要协调方式为完善管理制度，制定各种措施，分清职责范围，定期召开工作会议。
3.1.2项目部与公司内部之间；主要协调劳动力、机具、工具、设备、材料的供应保障，公司对现场的支持与配合。由公司全面负责协调配合。
3.1.3内部各专业之间；各专业之间剔槽打洞、交叉作业、基础验收；主要协调方式为，各专业密切配合土建专业搞好预留预埋和基础交验工作，合理进行交叉作业，协调解决工作面的矛盾。
3.2 项目部与业主之间：涉及的主要内容为履行工程合同时出现的问题；主要协调方式为严格履行合同，当出现问题时主动与业主协调解决。
3.3项目部与监理方之间：涉及的主要内容为工程开工准备、施工过程中的三大控制、两个管理以及质量检查、收尾试车、交工验收等。主要协调方式；积极请示汇报,并通过现场办公会进行协调解决,主动与监理方搞好现场综合管理。
3.4 项目部与设计方之间：涉及的主要内容为读图提疑、设计交底、施工措施、施工方法、设计变更、材料代用、技术核定等。主要协调方式为严格按图施工，严格工作程序，共同把好质量关。设计变更、材料代用、技术核定按规定办理。
4 施工配合
4.1与业主的配合
坚决执行业主工程安装计划，积极协助业主等单位做好因现场实际情况变化而需进行的各项技术处理工作，确保工程质量、进度。
4.2与监理的配合
随时接受监理单位对工程质量、安全、工期的检查，密切配合监理单位对下一步工作计划的安排，为工程的顺利开展创造良好的环境。
4.3与供货商的配合
随时保持与供货商的联系，根据工程进度的实际情况，提醒供货商及时提供设备、材料，以保证工程的顺利开展，不耽误工期。并且密切配合供货商搞好设备的调试工作。
第五章 施工总体策划
一 施工指导思想
加强协调、有序施工；文明施工、安全生产；按时竣工、质量一流。
二 施工总体原则
根据本工程的特点以及业主要求，并结合以往类似工程施工的经验，我司决定采取平面分区、立体分层的施工总体原则进行该安装工程施工作业。具体地讲，作业场所如果都同时具备施工条件，作业面均能铺开，此时的施工原则应是平面分区作业；某个单项工程如果由若干层次组成且各层或某几层均具备施工作业条件，此时的施工原则应是立体分层作业。
施工总体原则是平面按各层工作面展开，立体按单项工程的工序有序进行，兼顾各区间作业，点线结合。
三、施工总体程序
前期主要进行防雷接地，线管、管道的预埋工作，各种支吊架的制作；中期进行支吊架安装，电气设备安装，照明系统安装，风管及空调机组的安装，消防系统安装，安防系统安装，综合布线，线槽安装，管道安装，线缆敷设等；后期主要是进行单体设备调试，各系统调试，并与业主办理交接验收手续。
四 施工总体设想
1 我司将按业主的要求准时进场，做好安装有关的各方面准备工作，熟悉图纸资料，设备平面布置。完善专业施工方案，编制施工计划，建立项目部各项管理制度，制定各种措施，制定质量、安全、文明施工的评比方法，确保随后的安装工作能顺利开展。
2 在安装工作的作业面已具备的初期：一是搞好各项安装任务的测量、放线工作；二是搞好安装工作的前期准备工作，从而减轻施工期间的施工压力，将工程进度尽量往前赶。
3 随着工程的进展，土建施工步入尾声，安装高峰到来，这时安装分部将根据现场实际情况加大劳动力、机具的投入，多点面，全线展开安装工作，逐渐形成安装高潮。在安装高峰期间，将采取一些有力措施保证重点施工，同时按计划投入所需的作业人员、机具、材料、设备、保证全线全面铺开作业。
4 为达到提高工作效率、降低劳动强度、节省时间、确保工程进度的目的，将拟定该工程安装过程中尽量提高机械化使用程度的计划。
5 安装工程主体完工后，应合理布置和组织各施工班组对各施工点进行收尾工作，安装收尾工作应制定详细的收尾工作计划，整理列出具体收尾项目、内容，逐项逐款落实到小组至人头，并限期完成，防止收尾工作久收不完的现象发生，从而为设备投入运行做好准备，为按时完工打下坚实的基础。
6 积极与业主、监理单位搞好工作上的配合，及时协调解决施工中出现的各种矛盾和问题，为施工班组创造一个好的施工外部条件和作业环境。同时落实项目部内部作业班组承包方式，建立激励机制，发挥经济杠杆的作用，用各种方法和措施调动员工的主动性、积极性，并且搞好职工后勤生活保障工作，为员工营造一个良好的施工内部条件和生活环境，这样员工才能心往一处想，劲往一处使，夜以继日加班加点，使该工程的质量、进度、安全、文明施工更上一层楼。
第六章 施工总平面布置
一 布置原则及依据
利用现有的施工场地,布置紧凑、合理安排，尽量减少施工用地，同时做到文明整洁。满足对防火与技术安全、环境保护的要求。
二 临时设施布置
1 临时设施规划
根据以上原则并结合现场实际情况，现场生产临设布置在现场。临时设施要求留出防火消防通道，并用阻燃材料搭设，配备足够数量的灭火器具。
2 供水、供电规划
2.1供水规划
生产临设水源,根据项目部（总包方）总体规划协调职工生活用水。
2.2供电规划
根据项目部总体规划提供的配电位置，由安装分部派专业电工敷设电源到现场生产临设作为办公、照明、生活用电。具体参见《施工现场临时用电方案》。
第七章 主要施工措施及方法
一 电气施工方案
1 工程概况
1.1电气安装工程内容：高低压供配电、电气动力、防雷接地、电气照明、应急照明、火灾自动报警、闭路电视、综合布线、安防监控、楼宇设备监控等。
1.2施工程序

施工准备
预留预埋、支吊架制安
桥架安装、线管敷设
线缆敷设
绝缘电阻测试
接线
单机试车
系统调试
竣工验收
配电屏、柜、箱安装，防雷接地
灯具、火灾自动报警设备、监控设备等安装

1.3 施工准备
组织施工技术力量，全面消化施工图，并熟悉相关规程、规范质量要求。必须严格按施工图，变更通知（洽商）单须建设方代表同意，设计人员认可，并办理好签证后方能施工。
2 主要电气设备吊装及运输
2.1电力变压器吊装及水平运输
2.2高低压配电柜吊装及运输
2.3其余楼层配电箱（盘）柜的垂直运输，利用土建专业塔吊解决。
3电气主要分项施工方法
3.1钢管敷设
3.1.1管子的外观检查：管壁应薄厚均匀、不扁、不裂，管身不弯曲，不变形。
3.1.2钢管调直：弯曲的管子应先进行调直后再进行加工。
3.1.3管子的加工:
1）锯管与套丝：根据设计图纸及现场的具体情况，按照路径长度，将规定规格的管子进行锯断，然后对管子进行套丝。
2）弯管：根据线路敷设的需要，在管路改向时，需要将管子进行弯曲，弯曲的角度，一般不宜小于90°。
3.1.4明配钢管的连接：明配钢管的连接应进行螺纹连接和使用紧定螺钉套管连接。管之间采用通丝管箍连接时，套丝不得有乱扣现象，上好管箍后，管口应对严，外露丝不多于2-3扣。管口光滑平整，接头牢固紧密。
3.1.5明配管用管卡子安装：沿建筑物表面敷设的明配单管管路，采用金属管卡子固定。固定点距离应均匀，管卡与终端、转弯中点、电气器具或接线盒边缘距离为150～500mm。
当多根明管排列敷设时，在拐角处应使用中间接线箱进行连接。
3.1.6 明配管用支架安装：对于多根明配管或较粗的明管可用支架进行安装，安装时应先固定两端的支架，再拉通线固定中间的支架。
3.1.7钢管暗敷，暗敷线管宜沿最近线路敷设，并应减少弯曲。配管时应避免三管一点交叉，线管不宜穿过设备或建筑物的基础，当必须穿过时，应采取保护措施。埋入建筑物、构筑物内的线管，与建筑物、构筑物表面净距应大于15mm。穿越建筑物伸缩缝等处时，需设转线箱用金属软管过渡。
3.1.8 管子进箱要顺直，管口露出箱、盒应小于5mm，进入落地式配电箱的电线保护管，排列应整齐，管口宜高出配电箱基础面50—80mm。
3.1.9 线管弯曲处，不应有折皱、凹陷和裂缝，弯扁程度如下表：
管径（mm）
16
20
25
32
40
50
弯扁程度（mm）
< 1.6
< 2.0
< 2.5
< 3.2
< 4.0
< 5.0
3.2 桥架安装
施工顺序：定位→支、吊架安装→桥架组装→桥架组合固定→ 接地安装。
3.2.1桥架沿顶部安装，支、吊架均采用膨胀螺栓固定。
3.2.2 根据施工图规定的位置，在各排桥架的前后各设一吊架，然后在两个吊架用钢丝找线，各吊装沿线安装，以保证纵向在一条直线上。
3.2.3 吊架安装完后，在前后吊架上安装托臂并调整好两托臂的标高，拉钢丝，其余托臂沿线安装以保证安装的水平度。
3.2.4 吊架上的膨胀螺栓及安装托臂的连接螺栓必须紧固可靠，不得有松动现象，桥架应连接紧密、牢固、平直。
3.2.5 桥架转角应圆滑过度，并保证电缆弯曲半径符合规范要求。
3.2.6 安装过程中不得损坏防腐涂层，保护接地线连接应紧密，保证有良好的电气连接。
3.2.7 桥架超过30m时要设伸缩节，其连接采用伸缩连接板，桥架在跨越建筑物伸缩缝处也要设置伸缩缝。
3.3 成套配电柜、控制柜（屏、台）和动力、照明配电箱安装
3.3.1工艺流程：
设备开箱检查→设备搬运→柜、箱（盘）安装→柜（盘）上方母带配制→柜（盘）二次回路接线→柜（盘）、箱试验调整→送电运行验收
3.3.2设备开箱检查
1)安装单位、供货单位或建设单位共同进行，并做好检查记录。
2）按照设备清单、施工图纸及设备技术资料，核对设备本体及附件、备件的规格型号应符合设计图纸要求；附件、备件齐全；产品合格证件、技术资料、说明书齐全。
3）柜（盘）本体外观检查应无损伤及变形，油漆完整无损。
4）柜（盘）内部检查： 电器装置及元件、绝缘瓷件齐全、无损伤、裂纹等缺陷。
3.3.3设备搬运
1）设备运输：由起重工作业，电工配合。
2）设备运输、吊装时注意事项：道路要事先清理，保证平整畅通。柜（盘）顶部有吊环者，吊索应穿在吊环内，无吊环者吊索应挂在四角主要承力结构处，不得将吊索吊在设备部件上。吊索的绳长应一致，以防柜体变形或损坏部件。
3） 汽车运输时，必须用麻绳将设备与车身固定牢，行驶要平稳。
3.3.4柜、箱（盘）安装：
1）基础型钢安装：变、配电所中的成套低压配电屏及落地安装的控制柜（箱）采用10#槽钢垫高安装。
按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，水准仪或水平尺找平、找正。找平过程中，需用垫片的地方最多不能超过三片。然后，将基础型钢架、预留铁件、垫片用电焊焊牢，基础型钢顶部宜超过地面10mm，手车柜按产品技术要求执行。基础型钢安装允许偏差见下表：
项 目
允 许 偏 差
mm/m
mm/全长
不直度
＜1
＜5
水平度
＜1
＜5
位置误差及不平行度

＜5
基础型钢与地线连接: 基础型钢安装完毕后,将室外扁钢分别引入室内(与变压器安装地线配合)与基础型钢的两端焊牢,焊接面为扁钢宽度的二倍。然后将基础型钢刷两遍灰漆。
2）柜、箱（盘）安装：
应按施工图纸的布置,按顺序将柜（盘）放在基础型钢上。单独柜（盘）只找柜面和侧面的垂直度。成列柜（盘）各台就位后,先找正两端的柜,再从柜下至上三分之二高的位置绷上小线,逐台找正,柜不标准以柜面为准. 找正时采用0.5mm铁片进行调整，每处垫片最多不能超过三片。然后在基础型钢上用手电钻钻固定柜（盘）螺孔。 一般无要求时，低压柜钻Φ12.2孔，分别用M12、M16镀锌螺丝固定。允许偏差见下表
项 目
允许偏差 （mm）
垂 直 度（每米）
<1.5
水平偏差
相邻两盘顶部
<2
成列盘项部
<5
盘面偏差
相邻两盘边
<1
成列盘面
<5
盘 间 接 缝
<2
柜（盘）就位找正、找平后，除柜体与基础型钢固定。柜体与柜体、柜体与侧档板均用镀锌螺丝连接。
柜（盘）接地：每台柜（盘）单独与基础型钢连接。每台柜从后面左下部的基础型钢侧面焊上端子，用6mm2铜线与柜上的接地端子连接牢固。
3）配电箱的安装
配电箱应安装在安全、干燥、易操作的场所。配电箱安装在同一建筑物内，同类配电箱的高度应一致，允许偏差为10mm。并做好明显可靠的接地。导线引出面板时，面板线孔应光滑无毛刺，金属面板应装设绝缘保护套。
配电箱带有器具的铁制盘面和装有器具的门及电器的金属外壳均应有明显可靠的PE保护地线（PF线为黄绿相间的双色线也可采用编织软裸铜线），但PE保护地线不允许利用箱体或盒体串接。
配电箱内配线排列整齐，并绑扎成束，在活动部位应固定。盘面引出及引进的导线应留有适当余地度，以便于检修。
导线剥削处不应伤线芯过长，导线压头应牢固可靠，多股导线不应盘圈压接，应加装压线端子（有压线孔者除外）。如必须穿孔用顶丝压接时，多股线应涮锡后再压接，不得减少导线股数。
3.4电缆敷设
3.4.1电缆敷设注意事项
1)电缆敷设在搬运前，应检查电缆外观应无损伤、绝缘良好，电缆的规格、型号是否符合要求，尤其应注意电压等级和线芯截面。
2)电缆盘不应平放贮存和平放运输。盘装电缆在运输或滚动电缆盘前，必须检查电缆盘的牢固性，电缆两端应固定、电缆线圈应绕紧不使之松弛。
3)在装卸电缆过程中，不应使电缆及电缆盘受到损伤，装卸车时应尽可能使用汽车吊。严禁将电缆盘直接由车上推下。
4)用汽车搬运时，电缆线轴不得平放，应用垫木垫牢并绑扎牢固，防止线盘滚动。
5)电缆运到现场后，应尽量放在预定的敷设位置，尽量避免再二次搬运。
3.4.2电缆敷设
电缆敷设常用的有两种方法，即人工敷设和机械牵引敷设。
1)人工敷设
采用人力敷设电缆，敷设路径较长时，应将电缆放在滚轮上，组织劳动力拉电缆沿敷设路线走动，引导电缆向前移动，电缆用滚轮敷设。
2)机械牵引敷设
采用机械牵引方法敷设电缆时，为防止电缆因承受拉力过大而损伤，电缆敷设时的最大允许牵引强度按下表规定进行。
电缆最大牵引强度（N/mm2）

用机械牵引施放电缆，应对电缆将承受的拉力有一个适当的估计，必要时应进行计算。用机械牵引电缆避免拉力过大超过允许牵引强度，要慢慢牵引，防止电缆脱出滑轮，或造成侧压力过大损伤电缆，速度不宜超过15m/min。
电缆线盘的高度离开地面应为50-100mm。
电缆敷设时，不应使电缆在支架上及地面上摩擦拖放。电缆不应有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤。
电缆敷设前应按设计和实际路径计算出每根电缆的长度，合理安排每盘电缆，尽量减少电缆中间接头以降低电缆接头事故率。在安排电缆时，不要把电缆接头考虑在道路交叉处，建筑物的大门口以及与其它管道交叉的地方。同在一条沟内有数条电缆并列敷设时，电缆接头的位置且相互错开，使电缆接头间尽量保持在2m以上的距离，以便日后检修。
3） 电缆头制作：
电缆敷设好后，为使其成为一个连续的线路，各线段必须连接为一个整体，这些连接点则称为接头。电缆线路两末端的接头称为终端头，中间的接头则称为中间接头。它们的主要作用是使电缆保持密封，使线路畅通，并保证电缆接头处的绝缘等级，使其安全可靠地运行。
电缆头制作完毕后，按要求由试验部门做耐压和测试试验。
3.5 矿物绝缘电缆施工方法
3.5.1可沿墙、支架、梯级桥架等明敷；或与其它塑料电缆共同敷设在同一桥架、竖 井、电缆沟。
3.5.2电缆全长均为直线敷设或联接用电器可能产生振动时，要设置膨胀环。
3.5.3为减小涡流损耗，单芯电缆铜护套与电缆铜外护套连接良好。
3.5.4矿物绝缘电缆头制作
①将电缆按所需长度先用管子割刀在上面割一道痕线，再用斜口钳将护套铜皮夹在钳口之间按顺时针方向扭转，以一步步地夹住护套铜皮的边并以较小角度进行转动剥离，直至割痕处。
②用清洁的干布彻底清除外露导线上的氧化镁绝缘料，然后用绝缘测试仪进行绝缘电阻预量，达到要求后，将束头套在电缆上，并将黄铜封杯垂直拧在电缆护套铜皮上。开始时,应用手束拧，并用束头在封杯上滑动来检查封杯的垂直度。确认垂直后再用管丝钳夹住封杯的滚花座继续进行安装，直至护皮一端低于封杯内局部螺纹处。
③从约距电缆敞开端600mm处用喷灯火焰加热电缆，并将火焰不断地移向电缆敞开端，以便将水分排除干净，切记只可向电缆终端方向移动火焰，否则将会把水分驱回电缆内部。
④测量芯与芯、芯与护套之间绝缘电阻，若测量结果在200MΩ以上，则可以在封口杯内注入封口膏。注意封口膏应从一侧逐渐加入，不能太快，以便将空气排空。等封口膏加满，再压上杯盖，接着用热缩套管把线芯套上。最后再测量一下绝缘电阻，如果绝缘偏低，则重新再做一次。
3.6灯具安装
3.6.1本工程照明灯具主要有安全出口标识灯、疏散指示灯、应急灯、防水防尘灯、天棚灯、单管荧光灯、双管荧光灯。
3.6.2同类照明的几个回路可共管敷设，但导线根数不应超过8根；当超过8根时，应分管敷设并使同一管内的导线自成回路。
3.6.3为便于维修，室内照明回路导线应使用不同相色线L1-黄色；L2-绿色；L3-红色；N-线兰色；PE-黄、绿相间双色。
3.7防雷接地
3.7.1接地采用综合接地系统，接地系统工频电阻R＜1欧。接地装置利用结构钢筋，施工时与土建密切配合预埋柱上接地极，保证利用作接地极的结构钢筋可靠焊边形成良好电气通路。敷设于电气井壁及其它管道井、电梯井的PE干线至少每二层与筒体主筋焊连一次。金属线路保护管兼辅助PE线，各段PE线之间可靠连接。建筑物内所有正常不带电的金属管道、金属构件、金属设备外壳等均应可靠接地。
3.7.2卫生间应作局部等电位联结以确保人身安全。
3.7.3沿屋顶女儿墙四周暗敷Φ10镀锌圆钢避雷带。屋面采用Φ10圆钢暗敷于屋面面层，避雷带网格不大于10×10m或8×12m以防直接雷。利用建筑钢筋混凝土柱内二根直径大于Φ16的主筋作防雷引下线，其上部与屋顶避雷带焊通，下部与基础和地梁钢筋焊通；引下线平均间距不大于18m；建筑物五角的引下线在距室外地坪0.5m处设测试卡子。
3.7.4建筑外墙的金属门窗及栏杆、金属幕墙等及突出屋面金属物及管道应与防雷装置连接。
3.7.5所有由接地极引至变配电房、消防控制中心、弱电控制中心、空调机房等主要设备用房的接地扁钢、单芯BV线均应严格保证其与接地极形成可靠电气通路，且不得与防雷引下线共用。
3.7.6消防控制中心与大楼共用一接地体，从消防值班室专用接地端子起采用ZR-BV-25mm2线穿管至接地体。
3.8消防系统安装
3.8.1火灾自动报警安装
本工程采用集中报警控制系统。消防自动报警系统按两总线环路设计，任一点断线不应影响系统报警。
1)火灾自动报警系统由感烟、感温探测器，手动报警按钮，扬声器，控制模块，输入模块，隔离模块等组成，当火灾发生时，通过感烟、感温探测器及手动报警按钮及时向控制中心输出火灾信号进行火灾报警。
2)防控制系统由智能报警控制器和各层消火栓按钮、自动喷洒水流指示器、湿式报警阀压力开关等信号输入器件及消火栓泵、自动喷洒泵、防排烟风机、防排烟阀等消防设备的驱动控制装置构成。
3)消防系统干线敷设在金属线槽内，支线线敷于线管中。明配管采用镀锌钢管，镀锌钢管外涂防火涂料，模块至设备、阀门等采用金属软管过渡，明敷设。
4)探头、模块等的安装：安装前应检查其规格、型号、接线方式、采用线制、电源电压等是否符合设计要求。感烟、感温探测器吸顶安装于顶棚或吊顶上，手动报警按钮嵌墙暗装，底边距地1.5米。控制模块，输入模块安装于电气井内或明装于墙上，底边距地2.5米，声光报警器墙上安装底边距地2.5米，故障隔离模块安装于电气竖井内。探头在梁上安装时与顶棚间距应小于0.6m.
5)消防控制室内设一接地盒，沿线槽敷设接至强电井内接地盒的接地端子上。其接地电阻不大于1Ω。
3.8.2火灾事故广播安装
当任一处发生火灾时，消防中心接到报警信号，经确认后，自动接到火灾事故广播，播放疏散指令。背景音乐与火灾事故共用一个系统。
3.8.3防火卷帘
防火卷帘主要作为防火隔离用，当火灾发生时，防火卷帘按设计要求降落。
3.8.4消防联动
当火灾发生时，消防中心接收到本楼内水流指示器报警，信号经确认后及报警阀间湿式报警阀的压力开关动作时自动启动喷淋泵，如自动启动失败，则手动强迫启动。发生火灾时，启动发生火灾区域的送排风机，并关闭发生火灾区域以外的送排风机。排风支管上的防火调节阀关闭，打开发生火灾防烟分区的排烟口及排烟机。当烟气温度达到280℃时，风机入口处的排烟防火阀关闭，联动风机停止运行。当楼内任一处发生火灾，消防中心接收到火灾报警信号，电梯自动返回一层。当楼内任一处发生火灾，消防中心接收到火灾报警信号，经确认后，自动接通火灾事故广播，播放疏散指令的楼层控制顺序为：
a、确认火灾楼层接通着火层及相邻的上下层的火灾事故广播。
b、地下层发生火灾时接通地下各层及一层的火灾事故广播。
c、用作防火分隔的防火卷帘，火灾报警器动作后，卷帘应降到底。
d、疏散通道上的防火卷帘，应按下列程序自动控制下降：感烟探测器动作后，卷帘下降至距地（楼）面1.8米；感温探测器动作后，卷帘下降到底。
3.9 安防视频监控系统
视频监控系统主机设备设置在地下一层（-7.000标高层）安防控制室内。各出入口、各层电梯厅、车库、楼梯出入口及走道内设保安监视摄像机。所有摄像机的电源，由主机供给。主机自带UPS电源。
中心主机系统采用全矩阵系统，所有摄像点同时录像。录像采用数字录像系统。按系统图做时序切换。切换时间1~30秒可调，同时可手动选择某一摄像机进行跟踪、录像。
系统各路视频信号，在监视器输入端的电平值应为1Vp-p±3dB VBS。监视器应为专用监视器；系统各部分信噪比指标分配应符合：摄像部分：40dB；传输部分：50dB；显示部分：45dB。
监控系统线缆由监控室至电气竖井沿监控线槽敷设，竖井外沿弱电线槽/穿钢管敷设。普通摄像机视频线、电源线穿2根SC20管，带云台摄像机视频线、控制线、电源线穿 3根SC20管暗敷在楼板或墙内。
3.10综合布线系统
本工程网络机房位于地下一层（-7.000标高层）。目前仅负责总配线架以下配线系统的预留管线。
3.11有线电视系统
电视机房位于地下一层（-7.000标高层），目前仅负责总配线架以下配线系统的预留管线。
3.12建筑设备监控系统
3.12.1本工程设建筑设备监控系统，对全楼的给、排水
