《工程制图》图文--模块五.ppt

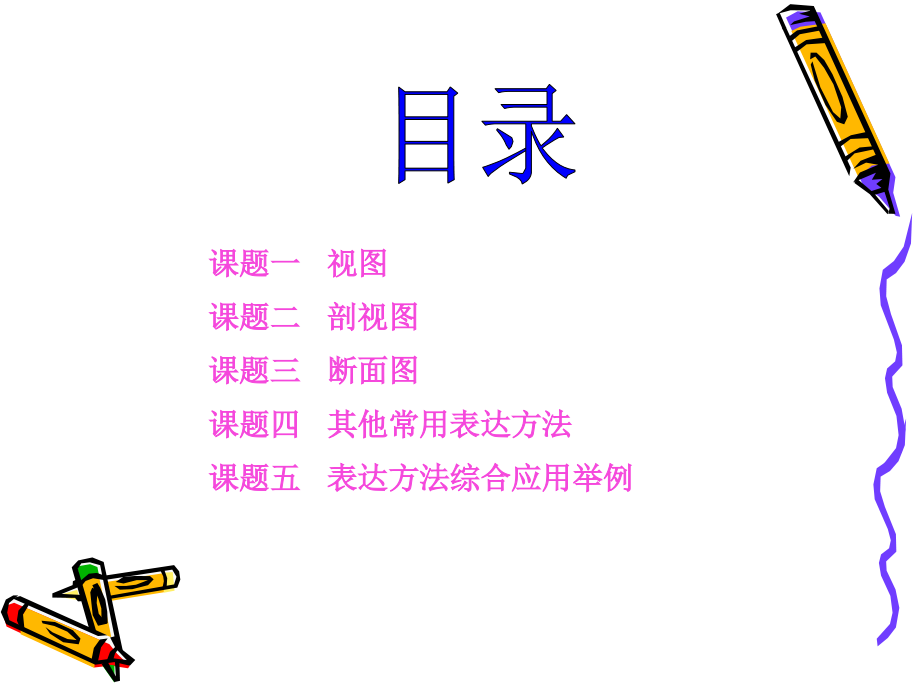

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,模块五 机件的常用表达方法,目录,课题一 视图,课题二 剖视图,课题三 断面图,课题四 其他常用表达方法,课题五 表达方法综合应用举例,课题一 视图,一、基本视图,机件在基本投影面上的投影称为基本视图。表达一个物体可有六个基本投影方向，如图,5-1,（,a,）所示。应地有六个基本的投影平面分别垂直于六个基本投射方向。物体在基本投影面上的投影称为基本视图。六个基本投影面的展开方法如图,5-1,（,b,）所示，各视图的配置如图,5-1,（,c,）所示，其分别为由前向后、由上向下、由左向右投影所得的主视图（,A,）、俯视图（,B,）和左视图（,C,），以及由右向左、由下向上、由后向前投影所得的右视图（,D,）、仰视图（,E,）和后视图（,F,）。,六个基本视图具有“长对正、高平齐、宽相等”的投影规律。,实际绘图时，无需将六个基本视图全部画出，应根据机件表达的需要，选用必要的基本视图。优先选用主视图、俯视图和左视图。,图,5-1,基本视图的形成与配置,二、向视图,如果由于图纸幅面等原因，基本视图不能按图,5-1,（,c,）配置时，可采用向视图的配置方式。向视图是可以自由配置的基本视图，如图,5-2,所示，在向视图的上方应标注与其投射方向一致的大写拉丁字母，在相应的视图对应一侧，用箭头指明投射方向，并标注相同的字母。,图,5-2,向视图的配置与标注,三、局部视图,机件的某一部分向基本投影面投影，得到的视图称为局部视图。,当机件的某一部分未表达清楚，又没有必要画出完整的基本视图时，可采用局部视图。如图,5-3,（,a,）所示机件，用主视图、俯视图两个基本视图表达了物体的主要结构形状，用,A,和,B,局部视图代替左视图和右视图，分别表达了机件左、右两侧凸台的形状，既简便又突出了重点。,图,5-3,局部视图,局部视图的配置、画法及标注如下。,（,1,）局部视图可按基本视图的配置形式配置，如图,5-3,（,b,）中的,A,向局部视图。,（,2,）局部视图也可按向视图的配置形式配置，如图,5-3,（,b,）中的局部视图,B,。,（,3,）画局部视图时，其断裂边界用波浪线或双折线绘制，如图,5-3,（,b,）中,A,向局部视图所示。当所表示的局部视图的外轮廓线封闭时，则不必画出其断裂边界线，如图,5-3,（,b,）中的局部视图,B,所示。,（,4,）零件上对称结构的局部视图，可采用如图,5-4,所示的简化画法。,图,5-4,局部视图的简化画法（一）,（,5,）对称机件的视图可只画一半或四分之一，并在对称中心线的两端各画出两条与其垂直的平行细实线（即对称符号），如图,5-5,所示。,图,5-5,局部视图的简化画法（二）,（,6,）标注局部视图时，通常在其上方用大写的拉丁字母标出视图的名称，在相应视图附近用箭头指明投射方向，并注上相同的字母，如图,5-3,（,b,）中的局部视图,B,。当局部视图按基本视图配置，中间又没有其他图形隔开时，则不必标注，如图,5-3,（,b,）中的,A,向局部视图。,四、斜视图,将机件向不平行于任何基本投影面的平面投射所得的视图称为斜视图。斜视图主要用于表达机件上倾斜部分的实形。如图,5-6,（,a,）所示的连接弯板，其倾斜部分在基本视图上不能反映实形，为此，可选用一个新的投影面，使它与机件的倾斜表面平行，然后将倾斜部分向新投影面投影，这样便可在新投影面上得到一个反映倾斜部分实形的斜视图，如图,5-6,（,b,）所示。,斜视图一般按投影关系配置，也可按向视图的形式配置。不论如何配置，一般应在斜视图上方水平标注表示该视图名称的大写拉丁字母，并在相应的视图附近用箭头指明投影方向，并标注相同的字母，如图,5-6,（,b,）所示。在不引起误解时，允许将斜视图旋转某一角度，以方便布置图纸。但在标注时，需加注旋转符号。表示该视图名称的大写拉丁字母应靠近旋转符号的箭头端，如图,5-6,（,c,）所示。当需注出图形旋转角度时，可将旋转角度标注在字母之后。,图,5-6,斜视图,课题二 剖视图,图,5-7,机件的视图,一、剖视图的形成、画法及标注,1.,剖视图的形成,假想用剖切平面把机件剖开，移去观察者与剖切平面之间的部分，将其余部分向投影面投影，得到的图形称为剖视图，如图,5-8,所示。,图,5-8,剖视的概念,2.,剖视图的画法及标注,1,）确定剖切平面的位置,画剖视图时，应根据机件的结构特点选择剖切平面的位置，使剖切后所画的剖视图能反映出需要表达部分的真实形状。一般剖切平面应通过机件的对称面或通过孔、槽等的轴线，且平行于投影面。如图,5-8,所示的剖切平面为正平面。,2,）画剖视图,画剖视图时，应按投影关系画出机件被剖切后的断面轮廓和剖切平面后机件的可见轮廓。剖切平面后的不可见部分如在其他视图中已表达清楚，其虚线省略不画。,剖切平面与机件接触的部分，为剖面区域。剖面区域是剖切平面与机件相交所得的交线围成的图形。剖面区域内要画出剖面符号。国家标准规定了各种材料剖面符号的画法，见表,5-1,。,3,）剖视图的标注,为了便于读图、查找剖视图与其他视图间的对应关系，需对剖视图进行标注。一般应在相应的视图上用剖切符号表示剖切平面的位置，用箭头表示投影方向，并注上字母，在剖视图正上方注出相应的字母“,”,，如图,5-8,所示的,A,A,剖视图。,剖切符号用断开的粗实线表示，线长为,510 mm,，应尽可能不与图形的轮廓线相交。,剖视图如同时满足以下三个条件，可不加标注。,（,1,）剖切平面是单一的，而且平行于基本投影面。,（,2,）剖视图配置在相应的基本视图位置。,（,3,）剖切平面与机件的对称面重合。,完全满足以下两个条件的剖视，在剖切符号的两端可以不画箭头。,（,1,）剖切平面是基本投影面的平行面。,（,2,）剖视图配置在基本视图位置，且中间又没有其他图形间隔。,二、剖视图的种类,1.,全剖视图,1,）用单一剖切面获得的全剖视图,图,5-9,单一剖切面剖切获得的剖视图,2,）用几个平行的剖切面获得的全剖视图,当机件的内部结构位于几个平行的平面上时，可采用几个平行的剖切面剖开物体，如图,5-10,所示。采用这种方法画剖视图时，在图形内不应出现不完整的要素，仅当两个要素在图形上具有公共对称中心线或轴线时，可以各画一半，此时应以对称中心线或轴线为界，如图,5-11,所示。,图,5-10,两个平行剖切面剖切获得的剖视图,图,5-11,具有公共对称中心线的剖视图,3,）用几个相交的剖切面获得的全剖视图,当机件的内部结构不在同一平面上、但却沿物体的某一回转轴线分布时，可采用几个相交于回转轴线的剖切面剖开物体。采用这种方法画剖视图时，先假想按剖切位置剖开机件，然后将倾斜部分旋转到与基本投影面平行后再进行投射，如图,5-12,所示。在剖切面后的其他结构，一般仍按原来的位置投射，如俯视图中的小孔。当剖切后产生不完整要素时，应将此部分按不剖绘制，如图,5-13,中的臂。,图,5-12,两个相交的剖切面剖切获得的剖视图,图,5-13,剖切产生的不完整要素的处理,2.,半剖视图,当物体具有对称平面时，向垂直于对称平面的投影面上投射所得的图形，可以对称中心线为界，一半画成剖视图，另一半画成视图，这种剖视图称为半剖视图。半剖视图主要适用于内、外形状都需要表达的对称机件。如图,5-14,所示，该机件左右、前后都对称，所以主视图、俯视图、左视图都可以画成半剖视图。,半剖视图的画法应注意以下几点。,（,1,）视图和剖视图之间应以细点画线为界。,（,2,）由于机件的内部形状已在剖视的半个视图中表达清楚，因此在表示外形的半个视图中，对应结构的虚线一般省略不画，仅画出表示孔、槽等位置的中心线。对于那些在剖视的半个视图中未表达清楚的结构，可以在视图的一半中作局部剖视，如图,5-14,（,b,）中主视图上两个小孔。,（,3,）半剖视的标注按全剖视的标注方法标注。,图,5-14,半剖视图的画法,3.,局部剖视图,用剖切面局部地剖开物体所得的剖视图称为局部剖视图。局部剖视图用波浪线或双折线分界，波浪线或双折线不应和图样上其他图线重合，如图,5-15,所示。,图,5-15,局部剖视图的画法,当被剖切结构为回转体时，允许将该结构的轴线作为局部剖视与视图的分界线，如图,5-16,所示。当机件的内部结构比较分散，不宜采用全剖视，或当对称机件的轮廓线与中心线重合，不宜采用半剖视时，通常采用局部剖视，如图,5-17,所示。局部剖视的剖切位置和剖切范围可根据表达需要灵活确定。,图,5-16,被剖切结构为回转体的局部剖视图,图,5-17,对称机件的轮廓线与中心线重合,局部剖视图的画法应注意以下几点。,（,1,）局部剖视图中的剖视图与视图之间的分界线表示机件断裂边界的投影，应画在机件的实体范围内，不能画在通孔内，也不能超出视图的轮廓线，如图,5-18,所示。,（,2,）当单一剖切面的剖切位置明确时，局部剖视图不必标注。必要时，局部剖视图可按全剖视图的标注方法标注。,图,5-18,局部剖视图中波浪线的画法,三、剖视图的规定画法,（,1,）对于机件上的肋、轮辐及薄壁等，其纵向剖视图通常按不剖绘制，而用粗实线将它们与邻接部分分开，如图,5-19,（,a,）所示。,（,2,）带有规则分布结构要素的回转零件，需要绘制剖视图时，可以将其结构要素旋转到剖切平面上绘制。且不论这些结构的数量是奇数还是偶数，在剖视图中都画成对称，如图,5-19,（,b,）所示。,图,5-19,剖视图中的规定画法,课题三 断面图,一、断面图的形成,断面图主要用来表达几件上某个断面的结构形状。,假想用剖切平面把机件的某处切断，仅画出断面的图形，此图形称为断面图（简称为断面）。如图,5-20,所示吊钩，只画了一个主视图，并在几处画出了断面形状，就能把整个吊钩的结构形状表达清楚，比用多个视图或剖视图显得更为简便。,图,5-20,吊钩的断面图,断面图与剖视图的区别在于断面图只画出剖切平面和机件相交部分的断面形状，而剖视图则需把断面和断面后可见的轮廓线都画出来，如图,5-21,所示。,图,5-21,断面图和剖视图,一、断面图的种类和画法,1.,移出断面,画在视图轮廓线以外的断面图称为移出断面，如图,5-22,所示。,图,5-22,移出断面,移出断面的轮廓线用粗实线表示，图形位置应尽量配置在剖切位置符号或剖切平面迹线的延长线上（剖切平面迹线是剖切平面与投影面的交线），如图,5-22,（,a,）、（,b,）所示。也允许放在图上其他位置，如图,5-22,（,c,）、（,d,）所示。当断面图形对称时，也可将断面画在视图的中断处，如图,5-23,所示。,图,5-23,剖面图形配置在视图中断处,一般情况下，画断面图时只画出剖切的断面形状，但当剖切平面通过机件上回转面形成的孔或凹坑的轴线时，这些结构按剖视画出，如图,5-22,（,a,）、（,c,）、（,d,）所示。断面应与零件轮廓线垂直，如由两个或多个相交平面剖切的移出断面，中间应断开,如图,5-24(a),所示。当剖切平面通过非圆孔会导致出现完全分离的两个断面时，也应按剖视画出，如图,5-24(b),所示。,图,5-24,某些结构的剖视图,2.,重合断面,画在视图轮廓线内部的断面图称为重合断面，图,5-20,、图,5-25,（,a,）所示都是重合断面。,重合断面的轮廓线用细实线绘制。当视图的轮廓线与重合断面的图形线相交或重合时，视图的轮廓线仍完整地画出，不得中断，如图,5-25,（,b,）所示的画法是错误的。,图,5-25,重合断面,二、断面图的标注,断面图的标注方法见表,5-2,。,课题四 其他常用表达方法,一、局部放大图,将机件的部分结构，用大于原图形的比例绘制所得的图形，称为局部放大图（,GB/T 4458.12002,）。当机件上的细小结构在视图中表达不清楚，或不便于标注尺寸时，可采用局部放大图。,图,5-26,有几个被放大部分的局部放大图画法,当同一机件上不同部位的形状相同或对称时，只需要在局部放大图中画出其中一个，如图,5-27,所示。,图,5-27,被放大部位图形相同的局部放大图画法,一、简化画法,1.,平面画法,为了避免增加视图，当回转体零件上的平面在视图中不能充分表达时，可用细实线绘出对角线表示平面，如图,5-28,所示。,图,5-28,回转体上平面的表示,2.,断裂画法,较长的机件（轴、杆、型材、连杆等）沿长度方向的形状一致或按一定规律变化时，可断开绘制，其断裂边界用波浪线绘制，如图,5-29,（,a,）所示。断裂边界也可用双折线或细双点画线绘制，如图,5-29,（,b,）所示。,图,5-29,断开画法,3.,重复结构要素的表示法,零件中成规律分布的重复结构，允许只绘制出其中一个或几个完整的结构，并反映其分布情况。对称的重复结构，用细点画线表示各结构要素的位置，如图,5-30,所示。不对称的重复结构，则用相连的细实线代替，如图,5-31,所示。,图,5-30,对称的重复结构的画法,图,5-31,不对称的重复结构的画法,4.,较小斜度和锥度结构的画法,机件上斜度和锥度较小的结构，如在一个图形中已经表达清楚，其他图形可按小端画出，如图,5-32,和图,5-33,所示。,图,5-32,较小锥度的画法,图,5-33,较小斜度的画法,课题五 表达方法综合应用举例,一、表达方法举例分析,在绘制机械图样时，应根据机件的具体情况而综合应用基本视图、剖视图和断面图等各种表达方法。一个机件往往可以选用不同的表达方案。在确定表达方案时，还应结合标注尺寸等问题一起考虑。,如图,5-34,所示的减速器箱体，在减速器箱体的图样上，采用了三个基本视图、三个局部视图和一个重合断面。由于减速器箱体的内部结构较复杂，外形较简单，所以主视图采用了全剖视图，表达了箱体的内部结构。箱体前后对称，所以俯视图采用,A,A,半剖视图。左视图也是对称结构，所以左视图采用,B,B,半剖视图，一半表达内部结构，另一半表达外部结构。,C,向局部视图表达了底板底面的结构形状，,D,向局部视图表达了凸台的结构形状，,E,向局部视图表达了肋板与圆柱及底板的连接情况。,图,5-34,减速器箱体,二、表达方法的探讨,1.,视图选择的原则,主视图选择的原则：主视图应表达出机件的最多信息，并尽量与机件的工作位置、加工位置或安装位置一致。,其他视图选择的原则：在完整、清晰地表达机件的前提下，使视图的数量最少，且尽量避免使用虚线表达机件的轮廓及棱线，避免不必要的重复。,2.,机件内、外结构的表达问题,为了清楚地表达机件的内、外结构形状，当机件有对称面时，可采用半剖视图；当机件无对称面，且内外结构一个复杂、一个简单，在表达时就要突出重点，外形复杂以视图为主，内形复杂以剖视图为主。对于无对称面且内外结构都复杂的机件，投影不重叠时，可采用局部视图，投影重叠时，可分别表达。,3.,虚线的使用问题,为了方便读图和标注尺寸，一般不使用虚线来表达机件的结构。当一个视图上少量的虚线不会影响视图清晰，造成读图困难，且可以省略一个视图时，才用虚线表达。,4.,视图标注的省略问题,视图标注的目的是使读图更为清楚、方便。视图的标注是以基本视图及基本视图的基本配置为参照的，凡与此不符合者，均需要进行标注。与其相符合者，可省略标注。,本模块结束,
