悬灌梁工艺流程图.doc

张拉前测量观测点标高
挂篮制造试拼与测试
根底及墩身施工
临时通道施工
搭设墩托架
预制0#梁段钢筋骨架
0#梁段整表达浇
0#梁段顶面找平
拼装挂篮
预制1#～20#梁段底腹板钢筋骨架
分块吊装两侧1、2#梁段底板、腹板钢筋
张拉后测量观测点标高
对称灌注两侧1#梁段混凝土
混凝土灌筑前测量观测点标高
混凝土灌注后测量观测点标高
养护
1#梁段顶面找平
张拉及压浆
计算、调整2#梁段施工立模标高
对称牵引2#梁段挂篮前移就位
拖移内模架安装1#梁段内模及顶板钢筋
2#～12#梁段悬灌循环施工
边跨平衡段施工
撤除边跨挂篮
合拢边跨
边跨平衡段施工
撤除中跨挂篮
合拢中跨
其他

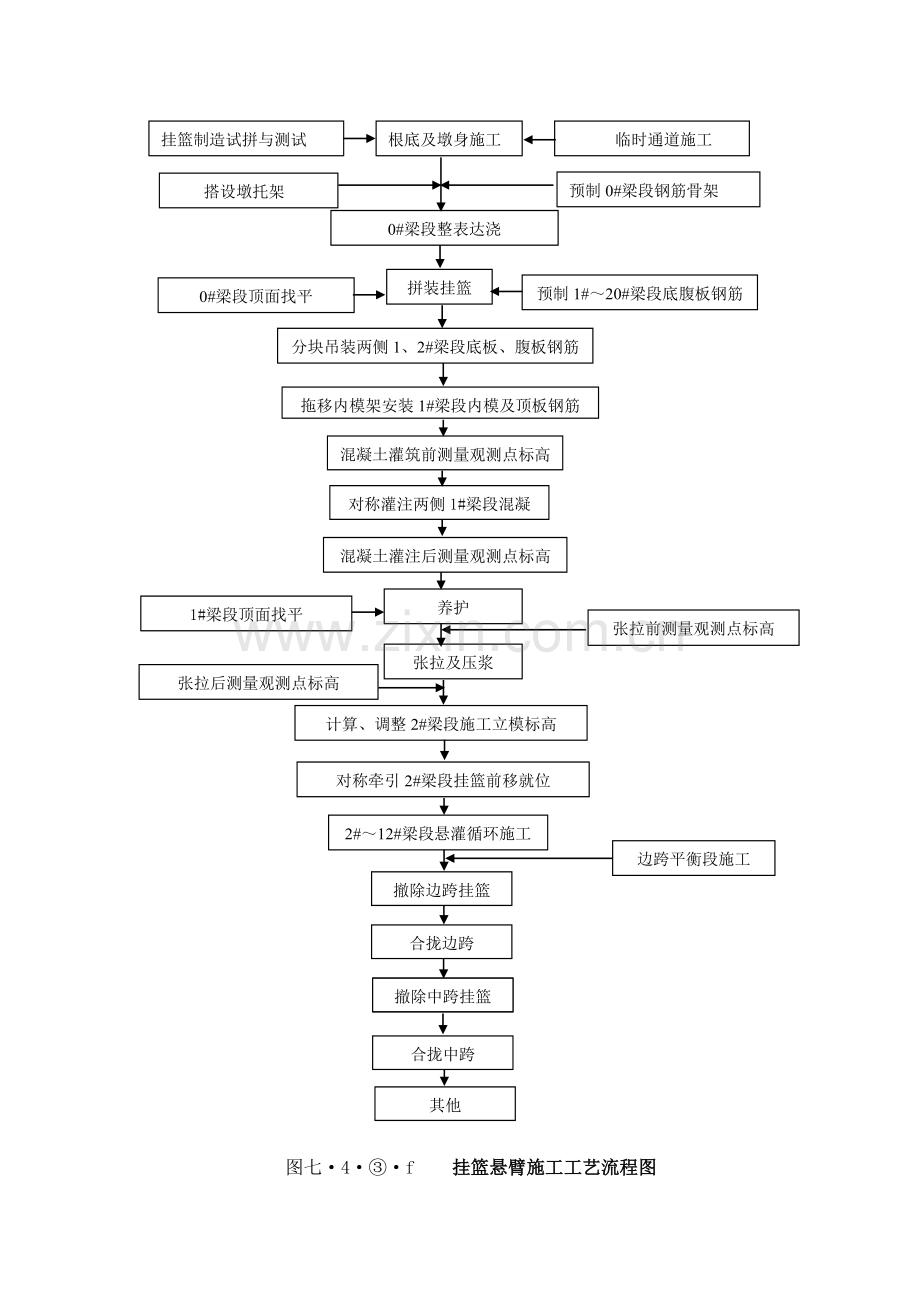

图七·4·③·f 挂篮悬臂施工工艺流程图
