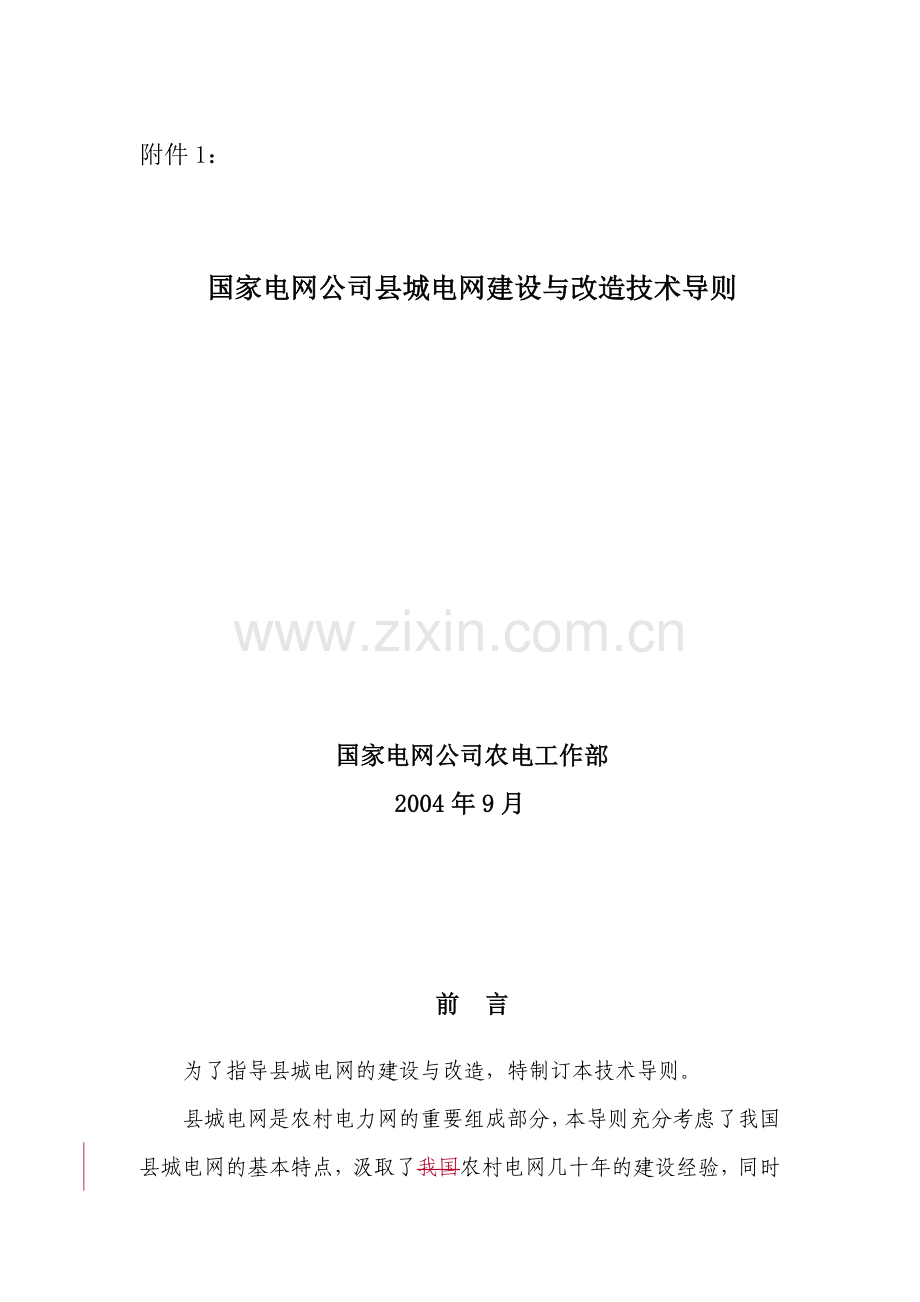

附件1：

国家电网公司县城电网建设与改造技术导则

国家电网公司农电工作部
2004年9月

前 言
为了指导县城电网的建设与改造，特制订本技术导则。

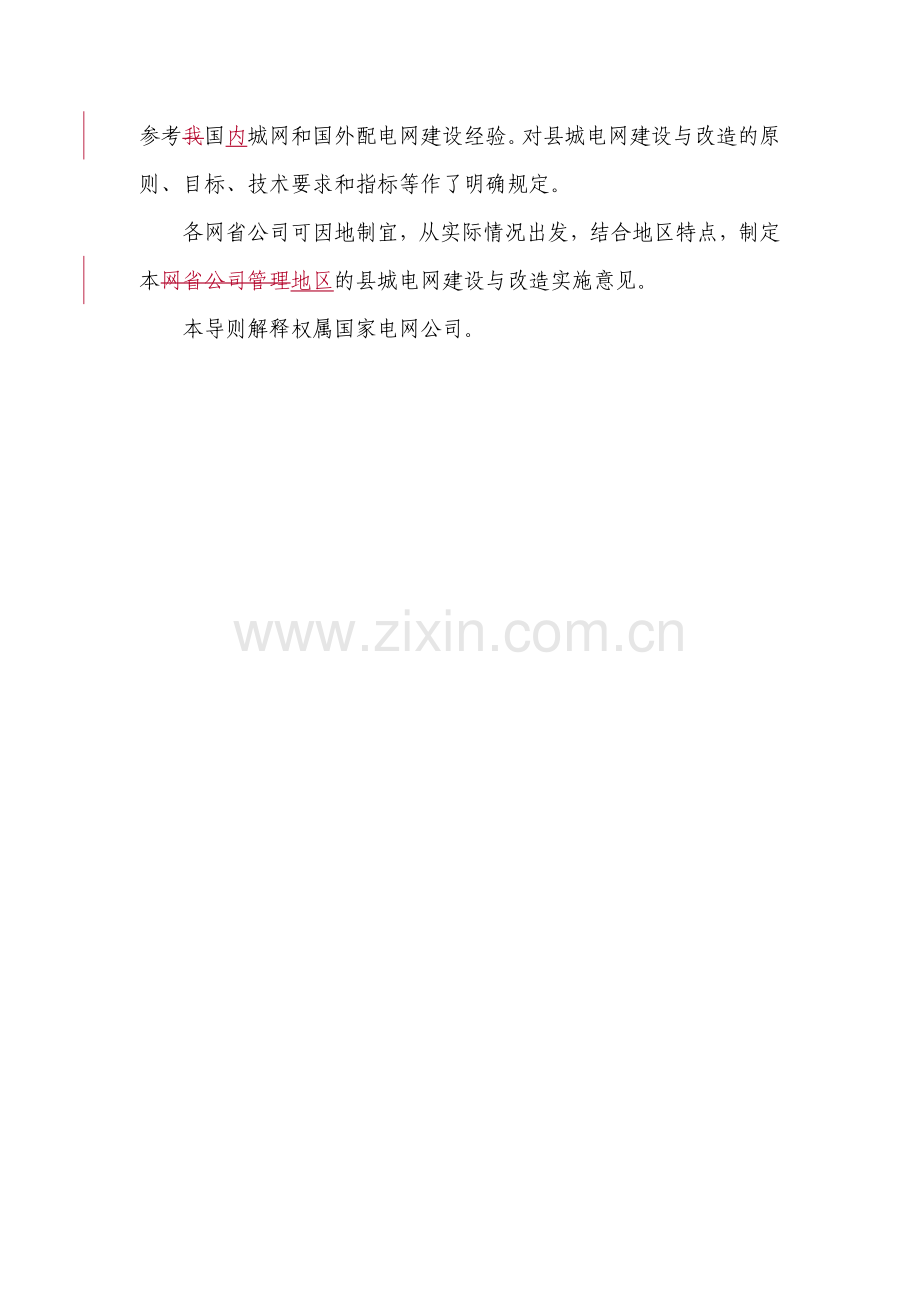

县城电网是农村电力网的重要组成部分，本导则充分考虑了我国县城电网的基本特点，汲取了我国农村电网几十年的建设经验，同时参考我国内城网和国外配电网建设经验。对县城电网建设与改造的原则、目标、技术要求和指标等作了明确规定。
各网省公司可因地制宜，从实际情况出发，结合地区特点，制定本网省公司管理地区的县城电网建设与改造实施意见。
本导则解释权属国家电网公司。

目 录
前言
1、范围
2、规范性引用文件
3、术语和定义
4、总则
5、目标
6、高压配电网
7、中压配电网
8、低压配电网
9、配网自动化及通信
10、无功补偿

1 范围
本导则规定了县城电网建设与改造应遵循的主要技术原则和技术要求，适用于国家电网公司系统县城电网的建设与改造工程。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB156—1993 标准电压
GB/T1179—1999 圆线同心绞架空导线
DL/T599 城市中低压配电网改造技术导则
DL/T5118 农村电力网规划设计导则
DL/T5131 农村电网建设与改造技术导则
国家电网公司农网自动化及通信系统技术导则
3 术语和定义
下列术语和定义适用于本导则：
3.1 县城电网指为县（含旗、县级市与区,以下简称县）政府所在城镇地域用户供电的110kV及以下配电网。
3.2 高压配电网指标称电压110kV、66kV、35kV配电网。
3.3 中压配电网指标称电压10kV（6kV）配电网。
3.4 低压配电网指标称电压380/220V配电网。
4 总则
4.1 县城电网的建设与改造应满足县城国民经济、社会发展和人民生活的用电需求，并与县城的建设相协调。
4.2 县城电网的建设与改造应遵循统一规划、分步实施、因地制宜、适当超前的原则。
4.3 县城电网的建设与改造的规划应与上级电网规划相衔接。县城电网规划宜满足DL/T5118《农村电力网规划设计导则》和DL/T5131《农村电网建设与改造技术导则》中较高的要求。县城电网中低压配电网规划宜参考DL/T599《城市中低压配电网改造技术导则》的相关规定。
4.4 县城电网的建设与改造坚持安全可靠、经济实用、技术先进、减少维护的原则。积极采用适合国情的先进成熟的技术和设备，禁止使用国家明令淘汰及不符合国家和行业标准的产品。
4.5 配网自动化及通信系统的建设应与县城电网的发展相适应，统筹规划，分步实施。
5 目标
5.1 县城电网改造应优化电网结构，避免重复建设，高中压配电网要满足电网中期规划发展目标。
5.2 县城电网改造以提高供电能力、供电质量和节能降损为目标。县城电网的主要运行指标应达到：供电可靠率99.6%以上，电压合格率96%以上，10kV综合线损率8%以下，低压线损率10%以下。
5.3 高压配电网逐步实现有备用接线方式，10kV主干线路采用环网接线、开环运行，线路供电半径在合理范围之内。
5.4 县城公用区居民生活用电实行实现一户一表计量，应并根据居民用电负荷合理选择电能表，宜按不小于4kW/户进行配置。
6 高压配电网
6.1 县城电网主网架要逐步建设主网架为至少有两座35kV及以上电压等级变电所环网供电的电网，宜满足供电安全N-1准则。结构至少有两座35kV及以上电压等级变电所供电
6.2 高压架空配电线路导线截面的选择：110kV不宜小于160mm2，66kV不宜小于125mm2，35kV不宜小于100mm2 ，宜采用稀土铝钢芯铝绞线。
6.3 架空线路的杆塔一般情况宜采用钢筋混凝土杆塔，特殊情况可采用铁塔或钢管塔。
6.4 变电所建筑设计应与环境协调，符合安全、经济、美观、节约占地的原则。
6.5 变电所应按无人值班方式设计,已有变电所应逐步改造为无人值班变电所。
6.6 县城变电所宜采用新技术、新装备，应选用质量好、少维护、功能完备、自动化程度高的设备。
6.7 新建变电所宜按不少于两台主变压器设计。变电所主变压器应采用有载调压节能型变压器。
6.8 变电所自动化应优先选用分层分布式系统。重要的保护及自动装置功能应相对独立，不依赖于通讯网。
7 中压配电网
7.1 10kV中压配电网主干线导线截面不宜小于100mm2。
7.2 10kV公用线路实行分区分片供电，供电范围不应交叉重叠。
7.3 10kV线路主干线宜分为2～3段，并装设分段开关。分段距离根据负荷和电网结构确定，不宜超过5段。
7.4 10kV主干线路宜采用环网供电、开环运行接线方式，导线及设备应满足转移负荷的要求。
7.5 10kV配电线路供电半径不宜超过8km。
7.6 10kV配电线路宜采用架空线路，特殊地段可采用电缆线路。
7.7 弱电线路不应与电力线路同杆架设。
7.8 10kV配电设备及设施
7.8.1 新装或更换的配电变压器均应采用S9及以上系列的低损耗变压器，单相配电变压器宜采用低损耗卷铁心变压器。
7.8.2 配电变压器的安装位置应在负荷中心。
7.8.3 杆架式公用配电变压器的容量不宜大于315kVA。
7.8.4 当配电变压器容量超过315kVA或需要安装在县城主要街道、绿化带及建筑群中时，可采用箱式变电所或配电室。
7.8.5 配电变压器的进出线采用绝缘导线或电力电缆。配电变压器的高低压接线端宜安装绝缘护套。
7.8.6 配电变压器的高压侧采用熔断器或断路器保护，低压侧装设刀熔开关或自动开关保护。
7.8.7 配电变压器的高、低压侧应装设硅橡胶氧化锌避雷器。
7.8.8 配电变压器低压配电装置应具有防雷、过流保护、无功补偿、计量等功能。
7.8.9 当高压变电所10kV出线数量不足或线路走廊条件受限制时，可建设开闭所。
7.8.10 开闭所接线应力求简化，一般采用单母线分段接线方式。开闭所再分配容量不宜超过10000kVA。环网站应考虑线路负荷的转供。
7.8.11 开闭所应按无人值班要求进行设计，具备遥测、遥信、遥控等功能或具备其扩展性。
7.8.12 10kV开关宜采用真空或SF6重合器、分段器等具有就地、远方操作功能的智能型、少维护、长寿命开关设备。
8 低压配电网
8.1 低压主干线
8.1.1 低压主干架空线路宜采用绝缘导线，导线截面不应低于63 mm2。
8.1.2 低压线路供电半径不宜超过400m。
8.1.3 低压线路可与同一电源10kV配电线路同杆架设。当10kV配电线路装有分段开关时，同杆架设的低压线路不应跨越分段开关。
8.1.4 低压线路主干线和各分支线的末端，保护中性线应重复接地。三相四线制接户线在入户支架处，保护中性线也应重复接地。
8.2 低压分支线宜采用架空绝缘导线或集束导线，导线截面原则上不应小于35 mm2。
8.3 低压接户线应使用绝缘导线，导线截面应根据用户负荷确定，铝芯绝缘导线截面不小于10mm2，铜芯绝缘导线截面不小于4mm2。
8.4 低压进户线
8.4.1 居民用户按每户不小于4kW容量配置。
8.4.2 计量箱至每户的低压进户线铝芯绝缘导线截面不小于4mm2，铜芯绝缘导线截面不小于2.5mm2。
8.4.3 进户线不得与弱电线同孔入户。
8.5 居民用户电能表应安装在计量表箱内，计量箱进线侧应装设总开关。分户电能表出口装设分户开关。
9 配网自动化及通信
9.1 配网自动化系统的建设，应以《国家电网公司农网自动化及通信系统技术导则》等有关规程为依据，保证系统具有较高的安全性、可靠性、实用性、开放性、扩展性和容错性，一般应满足5-8年的发展要求。
9.2 配网自动化系统的建设应分步进行，主站系统宜与调度自动化系统实行一体化设计。在经济发达地区，电网规模较大时可以分别建设。
9.3 配网自动化系统必须满足基本功能要求，在条件具备时可以考虑扩展配网自动化的管理功能。
9.4 通信系统的建设应满足电力系统安全经济运行的需要，并适当留有冗余。
9.5 县城电网通信干线宜以光纤为主，可选无线、电力载波、通信电缆、卫星等作为备用通信方式。
10 无功补偿
10.1 县城电网中无功补偿应根据就地平衡的原则，采取分散补偿和集中补偿相结合的方式。
10.2 变电所应合理配置无功补偿电容器，其容量宜按主变容量的10%～15%确定，宜采用集合式或干式电容器。
10.3 无功补偿装置要充分考虑无功电压综合控制的发展趋势，宜采用具有功率因数和电压综合控制的自动装置。
10.4 容量在100kVA及以上的配电变压器宜采用无功自动补偿装置。
10.5 安装在配电变压器低压侧的无功补偿电容器，其容量宜按配电变压器容量的7%-10%确定，配电台区功率因数宜不小于0.9。
