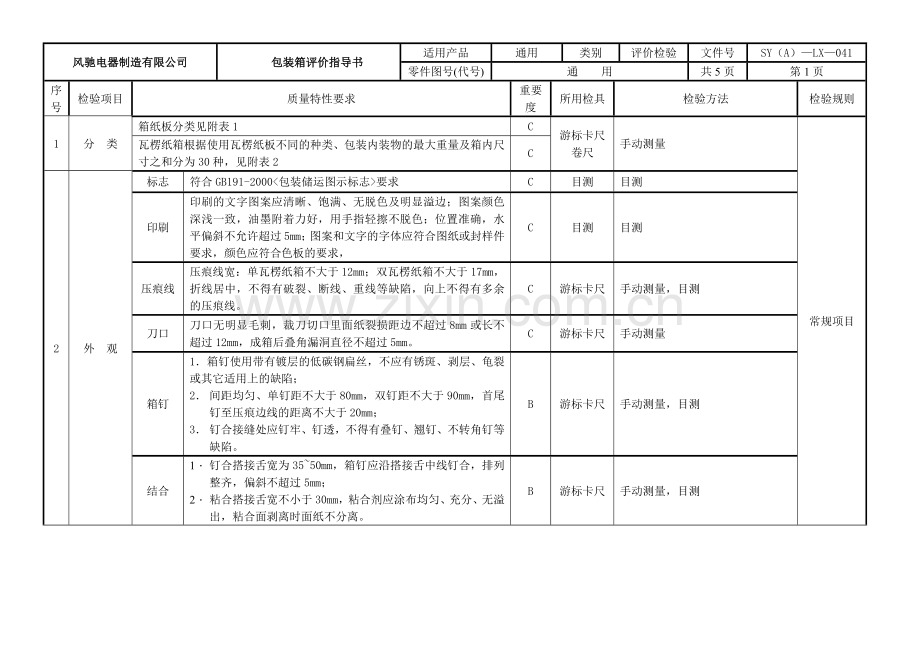

外包装箱评价指导书41.docx

风驰电器制造有限公司
包装箱评价指导书
适用产品
通用
类别
评价检验
文件号
SY（A）—LX—041
零件图号(代号)
通 用
共5页
第1页
序号
检验项目
质量特性要求
重要度
所用检具
检验方法
检验规则
1
分 类
箱纸板分类见附表1
C
游标卡尺
卷尺
手动测量
常规项目
瓦楞纸箱根据使用瓦楞纸板不同的种类、包装内装物的最大重量及箱内尺寸之和分为30种，见附表2
C
2
外 观
标志
符合GB191-2000<包装储运图示标志>要求
C
目测
目测
印刷
印刷的文字图案应清晰、饱满、无脱色及明显溢边；图案颜色深浅一致，油墨附着力好，用手指轻擦不脱色；位置准确，水平偏斜不允许超过5mm；图案和文字的字体应符合图纸或封样件要求，颜色应符合色板的要求，
C
目测
目测
压痕线
压痕线宽：单瓦楞纸箱不大于12mm；双瓦楞纸箱不大于17mm，折线居中，不得有破裂、断线、重线等缺陷，向上不得有多余的压痕线。
C
游标卡尺
手动测量，目测
刀口
刀口无明显毛刺，裁刀切口里面纸裂损距边不超过8mm或长不超过12mm，成箱后叠角漏洞直径不超过5mm。
C
游标卡尺
手动测量
箱钉
1．箱钉使用带有镀层的低碳钢扁丝，不应有锈斑、剥层、龟裂或其它适用上的缺陷；
2． 间距均匀、单钉距不大于80mm，双钉距不大于90mm，首尾钉至压痕边线的距离不大于20mm；
3． 钉合接缝处应钉牢、钉透，不得有叠钉、翘钉、不转角钉等缺陷。
B
游标卡尺
手动测量，目测
结合
1． 钉合搭接舌宽为35~50mm，箱钉应沿搭接舌中线钉合，排列整齐，偏斜不超过5mm；
2． 粘合搭接舌宽不小于30mm，粘合剂应涂布均匀、充分、无溢出，粘合面剥离时面纸不分离。
B
游标卡尺
手动测量，目测

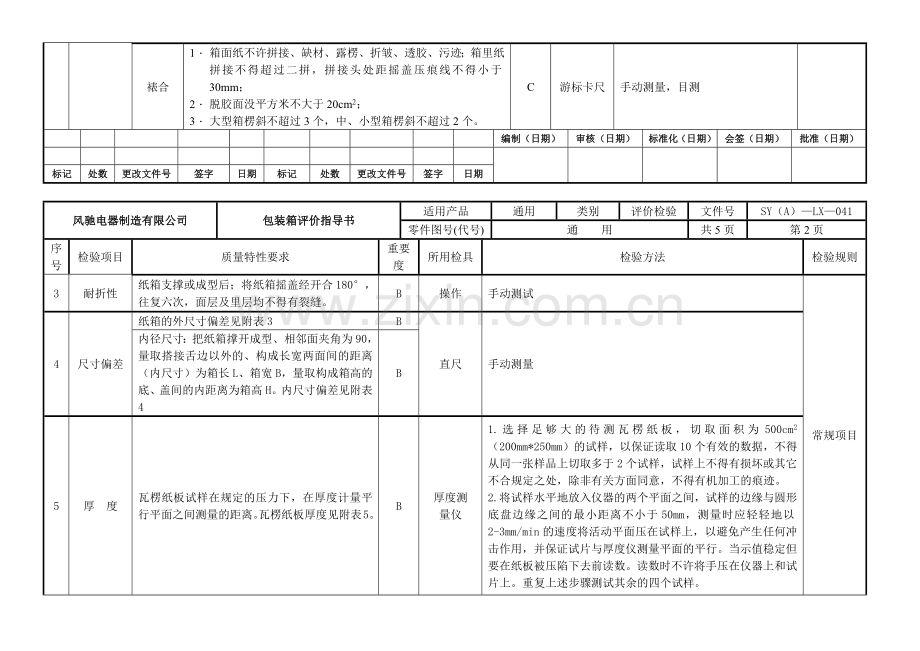

裱合
1． 箱面纸不许拼接、缺材、露楞、折皱、透胶、污迹；箱里纸拼接不得超过二拼，拼接头处距摇盖压痕线不得小于30mm；
2． 脱胶面没平方米不大于20cm2；
3． 大型箱楞斜不超过3个，中、小型箱楞斜不超过2个。
C
游标卡尺
手动测量，目测

编制（日期）
审核（日期）
标准化（日期）
会签（日期）
批准（日期）

标记
处数
更改文件号
签字
日期
标记
处数
更改文件号
签字
日期

风驰电器制造有限公司
包装箱评价指导书
适用产品
通用
类别
评价检验
文件号
SY（A）—LX—041
零件图号(代号)
通 用
共5页
第2页
序号
检验项目
质量特性要求
重要度
所用检具
检验方法
检验规则
3
耐折性
纸箱支撑或成型后；将纸箱摇盖经开合180°，往复六次，面层及里层均不得有裂缝。
B
操作
手动测试
常规项目
4
尺寸偏差
纸箱的外尺寸偏差见附表3
B
直尺
手动测量
内径尺寸：把纸箱撑开成型、相邻面夹角为90，量取搭接舌边以外的、构成长宽两面间的距离（内尺寸）为箱长L、箱宽B，量取构成箱高的底、盖间的内距离为箱高H。内尺寸偏差见附表4
B
5
厚 度
瓦楞纸板试样在规定的压力下，在厚度计量平行平面之间测量的距离。瓦楞纸板厚度见附表5。
B
厚度测
量仪
1.选择足够大的待测瓦楞纸板，切取面积为500cm2（200mm*250mm）的试样，以保证读取10个有效的数据，不得从同一张样品上切取多于2个试样，试样上不得有损坏或其它不合规定之处，除非有关方面同意，不得有机加工的痕迹。
2.将试样水平地放入仪器的两个平面之间，试样的边缘与圆形底盘边缘之间的最小距离不小于50mm，测量时应轻轻地以2-3mm/min的速度将活动平面压在试样上，以避免产生任何冲击作用，并保证试片与厚度仪测量平面的平行。当示值稳定但要在纸板被压陷下去前读数。读数时不许将手压在仪器上和试片上。重复上述步骤测试其余的四个试样。
6
含水量
含水量为纸板在105℃±2℃下烘干至恒重时，所减少的重量与试样原重量之比，大小为10±4%。
C
电子秤
干燥器
烘烤箱
铝盒
称取小块试样重量≥50g，（样品长度为150mm，宽度为50-70mm）至于已知重量的称量瓶（或铝盒）中。在105℃±2℃的烘箱内，烘干至恒重（约1h），然后再干燥器中冷却，再次称量。
1.按GB450-79的规定取样，经取出测定水分的试样应立即密封之。
2.不适用于测定含有在105℃温度下能挥发的物质的纸或纸板的水分。
常规项目

编制（日期）
审核（日期）
标准化（日期）
会签（日期）
批准（日期）

标记
处数
更改文件号
签字
日期
标记
处数
更改文件号
签字
日期
风驰电器制造有限公司
包装箱评价指导书
适用产品
通用
类别
评价检验
文件号
SY（A）—LX—041
零件图号(代号)
通 用
共5页
第3页
序号
检验项目
质量特性要求
重要度
所用检具
检验方法
检验规则
7
耐破强度
瓦楞纸板单位面积所能承受的均匀增大的最大压力。纸箱耐破强度见附表6。
A
耐破度仪
1.将裁好的样品放在40℃±2℃的高温箱内，并尽量使纸板均匀受热，放置2h后，称其重量并记录（每隔1h称重一次，称至恒重为止）；
2.按 GB/T 1539的规定进行检测：在纸箱不同位置剪取五块200X200mm2的纸片将面纸朝下，正反面依次放于电动耐破度测量仪两试样夹盘的中间，施加约（6~7）Kgf/cm2的夹持力，然后开动测量仪，以（170±15）Ml/min的速度逐渐增加压力。在试样爆破时，读取显示板上指示的数值。取正反各5个共10个有效数据，计算其平均值，即为该试样的耐破度。
(然后松开夹盘，使读数指针退回到开始位置。当试样有明显滑动时应将数据舍弃。)
型式项目
8
边压强度
在瓦楞方向上，一定厚度（25mm）的瓦楞纸板，单位长度所能承受的垂直均匀增大的力。纸箱边压强度见附表6。
B
压缩强度试验仪
1.将裁好的样品放在40℃±2℃的高温箱内，并尽量使纸板均匀受热，放置2h后，称其重量并记录（每隔1h称重一次，称至恒重为止）；
2.按GB/T 6546的规定进行检测：切取至少10个瓦楞方向为短边的矩形试样，其尺寸为(25±0.5)mmX(100±0.5)mm；将试样置于试验仪下压板正中间，使试样的瓦楞方向垂直于两压板，用导块支持试样，使试样的表面垂直于压板，开动试验仪施加压力。当加压接近50N时移开导块，直至试样压坏，记录试样所能承受的最大压力，读数要求精确至1N。
对测试结果，求出算术平均值，并按如下公式计算出边压强度：
R=F/L
R—边压强度，kN/m；
F—试样承受最大压力，N；
L—试样长边的尺寸，mm。

编制（日期）
审核（日期）
标准化（日期）
会签（日期）
批准（日期）

标记
处数
更改文件号
签字
日期
标记
处数
更改文件号
签字
日期

风驰电器制造有限公司
包装箱评价指导书
适用产品
通用
类别
评价检验
文件号
SY（A）—LX—041
零件图号(代号)
通 用
共5页
第4页
序号
检验项目
质量特性要求
重要度
所用检具
检验方法
检验规则
9
粘合强度
见附表6。
B
压缩强度测试仪
球针形
附件
按GB/T 6548的规定进行取样检测：将针形附件上、下分别插入试样的芯纸和面纸之间（或芯纸与芯纸之间），然后将插入针形的试样放在压缩仪的下压板的中心位置，开动仪器，以12.5±2.5mm/min的速度对装有试样的附件施压，直至楞峰和面纸（或芯纸）分离为止。
从样箱中切取10个25mm*80mm的试样，瓦楞方向应与短边的方向一致。
对测试结果，求出算术平均值，并按如下公式计算出粘合强度 P=F/L
P—粘合强度，N/m；
F—试样全部分离时所需的最大力，N；
L—试样长边的尺寸，m。
型式项目
10
环压强度
环形试样边缘受压直至压溃时所能承受的最大压缩力。纸箱环压强度见附表7
B
固定压板式电子压缩仪
首先测定试样厚度，根据其厚度选择试样作的内盘。小心地把试样插入到试样座，并确保插到底部。把试样座放在下压板中间位置，同时试样环开口朝向操作者。然后开动仪器，使试样受压直至压溃。试验时，一压板由马达驱动压向另一压板，压板运行速度为12.5±2.5mm/min。仪器测力准确度为示值的1%，直接读取压力值，精确到1N。纵横向每个方向至少重复测定10片试样，同时每个方向均5片试样正面朝外，5片试样反面朝外弯成环形测试。
对测试结果，求出算术平均值，并按如下公式计算环压强度，精确至0.01kN/m
R=F/152
R—环压强度，kN/m；
F—试样压溃时读取的力值，N；
152—试样长度，mm。

编制（日期）
审核（日期）
标准化（日期）
会签（日期）
批准（日期）

标记
处数
更改文件号
签字
日期
标记
处数
更改文件号
签字
日期

风驰电器制造有限公司
包装箱评价指导书
适用产品
通用
类别
评价检验
文件号
SY（A）—LX—041
零件图号(代号)
通 用
共5页
第5页
序号
检验项目
质量特性要求
重要度
所用检具
检验方法
检验规则
11
油墨的耐候性
纸箱的印刷油墨在阳光及其它光线的照射下不发生褪色或颜色明显变色等现象。
B
秒表
纸箱在阳光的直射下照射3h后，检查纸箱表面印刷颜色前后有无明显变化。
型式项目
12
油墨的
防水性
纸箱的印刷油墨与面纸的吸附性比较强，能够抵挡一定程度雨水的浇淋。
B
水
试验时，模拟户外淋雨对纸箱表面进行淋水试验，试验后观察纸箱印刷颜色有无掉色现象。
13
湿热潮态纸箱衰减
符合附表6。
B
耐破度仪
边压强
度仪
潮态箱
在环境温度30℃±2℃，相对湿度93%±2%的环境中放置24h后，按 GB/T 1539的规定进行检测耐破度；按GB/T 6546的规定进行检测边压强度。

编制（日期）
审核（日期）
标准化（日期）
会签（日期）
批准（日期）

标记
处数
更改文件号
签字
日期
标记
处数
更改文件号
签字
日期

附表1 箱纸板分类
类 型
名 称
原 料
定 量
K纸
牛皮纸
纯木浆制造
250g/m2（200~337 g/m2）
A纸
牛皮纸
纯木浆制造
175g/m2（150~180 g/m2）
B纸
牛皮纸
纯木浆制造
125g/m2
C纸
木浆刮面纸

127g/m2或140g/m2
W纸
白板纸

150~160 g/m2

附表2 瓦楞纸箱分类
种类
内装物最大
重量 kg
最大综合尺寸 mm
代号
优等品
一等品
合格
单瓦楞纸箱
5
700
BS-1.1
BS-2.1
BS-3.1
10
1000
BS-1.2
BS-2.2
BS-3.2
20
1400
BS-1.3
BS-2.3
BS-3.3
30
1750
BS-1.4
BS-2.4
BS-3.4
40
2000
BS-1.5
BS-2.5
BS-3.5
双瓦楞纸箱
15
1000
DS-1.1
DS-2.1
DS-3.1
10
1400
DS-1.2
DS-2.2
DS-3.2
30
1750
DS-1.3
DS-2.3
DS-3.3
40
2000
DS-1.4
DS-2.4
DS-3.4
55
2500
DS-1.5
DS-2.5
DS-3.5
注：1、纸箱的综合尺寸，是指其内尺寸长、宽、高之和。
2、优等品为出口商品及贵重物品包装用瓦楞纸板，一等品为内销物品包装用瓦楞纸板，合格品为短途、低廉商品包装用瓦楞纸板

附表3 外尺寸偏差
种类
优等品
一等品与合格品
综合尺寸不大于1000mm
综合尺寸大于1000mm
尺寸偏差 mm
单瓦楞箱
双瓦楞箱
单瓦楞箱
双瓦楞箱
单瓦楞箱
双瓦楞箱
±3
±5
±3
±5
±4
±6

附表4 内尺寸偏差 附表5 瓦楞纸板厚度
箱 型
大型箱
中型箱
小型箱
长、宽、高单向极限
偏差mm
+5
-3
+4
-3
+3
-2
注：大型箱——综合尺寸≥2000mm
中型箱——1000mm≤综合尺寸≤2000mm
小型箱——综合尺寸≤1000mm
单瓦楞纸箱
双瓦楞纸箱
楞 型
厚度 mm
楞 型
厚度 mm
A
≥4.5
A=A
≥9.0
C
≥3.5
A=C
≥8.0
B
≥2.5
C=B
≥6.0
E
≥1.1
C=C
≥7.0

A=B
≥7.0

附表6 瓦楞纸板的耐破强度、戳穿强度及边压强度(国标参考)
种类
优 等 品
一 等 品
合 格 品
代号
耐破强度
kPa
戳穿强度
kg·cm
边压强度
kN/m
代号
耐破强度
kPa
戳穿强度
kg·cm
边压强度
kN/m
代号
耐破强度
kPa
戳穿强度
kg·cm
边压强度
kN/m
单
瓦
楞
纸
板
S-1.1
S-1.2
S-1.3
S-1.4
S-1.5
638
785
1177
1570

35
50
65
85
100
4.5
5.0
6.0
7.0

S-2.1
S-2.2
S-2.3
S-2.4
S-2.5
410
686
980
1373

30
45
60
70
80
4.0
4.5
5.0
6.0

S-3.1
S-3.2
S-3.3
S-3.4
S-3.5
392
588
7784
1177

30
45
60
70
80
3.5
4.0
4.5
5.0

双
瓦
楞
纸
板
D-1.1
D-1.2
D-1.3
D-1.4
D-1.5
785
1177
1570
1960

75
90
105
128
140
6.5
7.0
8.0
9.0

D-2.1
D-2.2
D-2.3
D-2.4
D-2.5
686
980
1373
1765

70
85
100
110
130
6.0
6.5
7.5
8.0

D-3.1
D-3.2
D-3.3
D-3.4
D-3.5
588
784
1177
1570

70
85
100
110
130
5.5
6.0
6.5
7.0

产品分类
适用机型
楞型
定量（建议选用）
耐破度KPa
边压强度kN/m
粘合强度N/ m
抗压强度（N）
戳穿强度（J）
消毒柜
≤30kg
双瓦楞
(牛卡纸)
面纸：220±11 g/m2
底纸：175±4.5 g/m2
≥1300
≥5.0
588
＞3200
6.0
灶具
所有灶具
外箱
烟机
大号箱
毛重＞20Kg
双瓦楞
(牛卡纸)
面纸：250±12.5g/m2
底纸：250±12.5g/m2
≥1570
≥7.5
588
＞5800
10
消毒柜
＞30kg
烟机
中号箱
毛重<20Kg
双瓦楞
(牛卡纸)
面纸：230±11g/m2
底纸：175g±4.5g/m2
≥1373
≥6.5
588
＞5800
7.8
出口彩
箱外箱（表面带胶层）
适合灶具、消毒柜、烟机外箱

双瓦楞

可按客户要求定制
≥1000
≥5.0
588
＞4200
7.0
通用箱
适用于所有产品的内箱和配件箱
单瓦楞
(牛卡纸)
面纸：220±4.5g/m2
底纸：220±4.5g/m2
≥700
≥4.5
588
＞2800
5.5
备注
1、 含水率：10±4%
2、 抗压强度、戳穿强度只能作为检测的参考数据
表6 耐破度、边压强度、粘合强度、水分、戳穿强度、抗压强度

附表7 瓦楞纸板的环压强度
指标名称
特 号
一 号
定量 g/m2
250±12.5
280±14.0
300±15.0
320±16.0
360±18.0
250±12.5
280±14.0
300±15.0
320±16.0
360±18.0
横向环压强度
不小于 kgf
30
36
39
41
46
25
28
30
32
36
