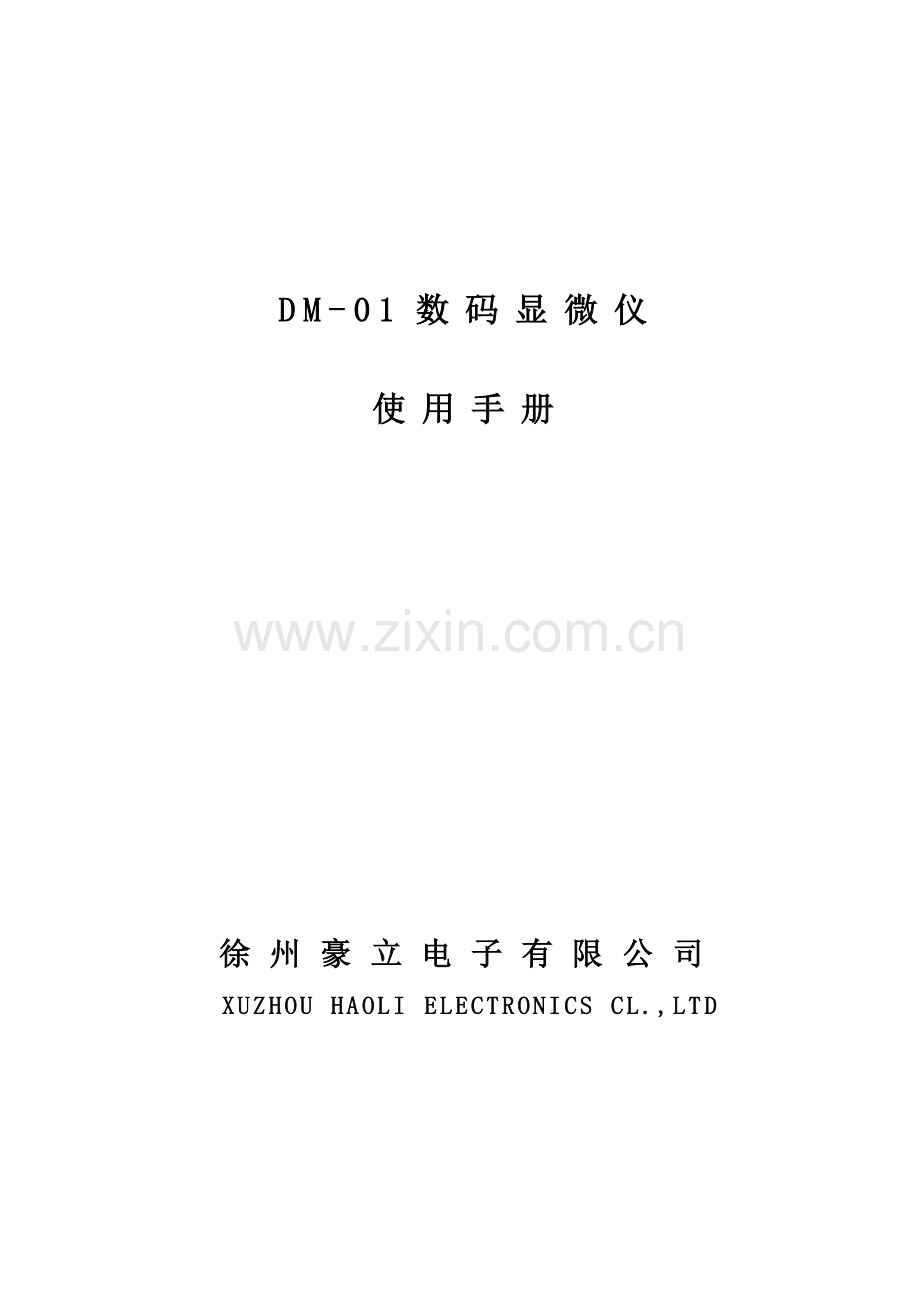

DM-01数码显微仪

使用手册

徐州豪立电子有限公司

XUZHOU HAOLI ELECTRONICS CL.,LTD

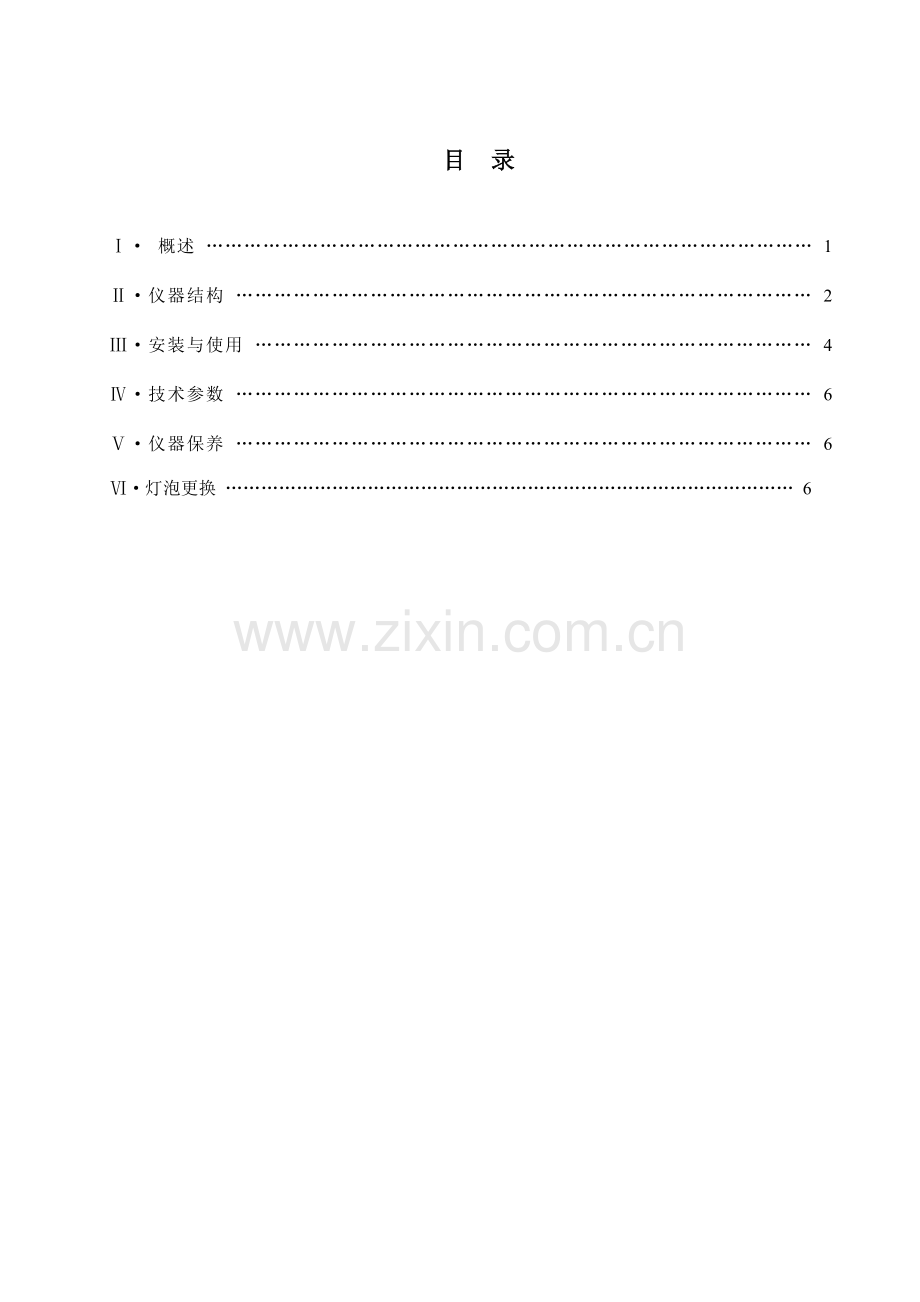

目录

Ⅰ· 概述 …………………………………………………………………………………… 1
Ⅱ·仪器结构 ……………………………………………………………………………… 2
Ⅲ·安装与使用 …………………………………………………………………………… 4
Ⅳ·技术参数 ……………………………………………………………………………… 6
Ⅴ·仪器保养 ……………………………………………………………………………… 6
Ⅵ·灯泡更换 …………………………………………………………………………………… 6
感谢您使用由徐州豪立电子有限公司生产的DM-01数码显微仪。

DM-01数码显微仪是一种光、机、电相结合的新型数码检测仪器，可广泛应用于电子、半导体、机械、化工、电力、冶金等部门。
本产品的实用性、通用性将有效的提高您的工作效率，减少您的工作强度，而且其即时贮存与打印功能，会极大的提高生产力水平。
使用仪器前，请仔细阅读本手册。

Ⅰ. 概述
DM-01数码显微仪采用目前最先进的数码摄像系统。该系统分辨率高、成像清晰，采用1/2“CCD、200万像素，通过USB接口连接电脑及打印机，直接打印照片，检验报告一次合成。节省时间、节省耗材，降低劳动强度。
同时配有高稳定性三维支架及高亮度的冷光源，可随意调节。导光光纤及USB接口，长度约为2m，可对被测物体的任何部件进行检测。
该仪器携带方便、操作简单，主要应用于金相组织宏观断口形貌、表面缺陷及微裂纹等观察分析，尤其适合现场大工件及实验室快速观察检测。
Ⅱ. 仪器结构

①
②
③
④
⑤

喷墨打印机

支　　架

金相镜头

笔记本电脑
显微镜头

冷光源

⑥
⑦
⑧
⑨

部件名称：

1． 光源亮度调节指示灯
2． 电源开头
3． 亮度调整钮
4． 光纤接口
5． USB接口
6． 光纤
7． 摄像机握把
8． 镜头（含聚焦调整筒）
9． 导光罩（根据倍率选用接触式和非接触式导光罩）
现场安装

注：先将金相镜头安放在摄像机握把上，然后连接两端的光纤头，再与计算机的USB接口连接。Ⅲ. 安装与使用
在安装机器或装拆摄像机馈线时，必须确保开关位于“OFF”位置。

OFF

前面板

注意：在开关位于“ON”位置时，不得连接或拆卸摄像机馈线，否则会损坏摄像机。

（1）Fiber-illuminator的连接
摄像机馈线的一端是手持握把，另一端分别是光纤插头和USB插头，其中较大的一个是光纤插头。
— 在Fiber-illuminator的前面板上有一个标有“LIGHT”的插座，将摄像机馈线一端的光纤插头插入光纤插座并将其旋紧。
— 在搬运、贮藏时，将插头旋下即可。
注意：在开关位于“ON”位置时，请不要直视光源输出插座或握把头部，以免灼伤眼睛。

（2）连接计算机
— 将摄像机上的USB插头，插入计算机上的USB接口，打开数字显微系统软件即可工作。

（3）调节光照度
— 旋转“LEVEL”旋钮，并根据前面板上标明的“MIN”和“MAX”标注调节控制输出光照度。

（4）镜头与导光罩的连接
在使用时，可能会出现有些镜头使用接触式导光罩，另一些则使用非接触式导光罩，这纯粹是因为工厂的配置及放大倍率不同所至，每个镜头均含有两个导光罩，可方便地互换接触式及非接触式导光罩。
— 根据放大倍率选择镜头，拿下镜头的橡胶保护垫，旋下握把头部的塑料防护罩，顺时针方向地将镜头旋在摄像机头部。
— 更换导光罩时，只需将导光罩旋下，将另一替换导光罩旋上即可。
注意：在更换镜头时，须防止握把及镜头落入灰尘，应立即装上防护罩。在搬运或贮藏不带镜头的摄像机时，也应旋上塑料防护罩。

（5）电源线的连接
— 确保Fiber-illuminator电源开关处在“OFF”位置，将电源线插头插入其后面板“AC INPUT”插座，另一端插入电源线线盒。

（6）连接支架和打印机
— 在手持观测物体时，会因抖动而造成图像不稳，此时可将握把固定在支架上，确保其成像的质量。
— 需使用打印机时，可直接通过计算机与其连接。
Ⅳ. 技术参数
Controller 控制器
Camera 摄像机
Image pickup sensor 敏感单元
1/2 inch CCD 200万
Effetive pixels 分辨率
1280×1024
Light source 光源
Lamp 灯泡
100W
Service life of lamp 灯泡使用寿命
平均800小时
Color temperature 色温
6200K(max)
Outputs 输出
power output 输出功率
35W
Supply voltage 工作电源
220V
Operating temperature 工作温度
-5 to 40℃
Operating humidity 工作湿度
35 to 80%RH
Camera probe length 探头长
2 meter

Ⅵ. 仪器保养
DM-01应在常温条件下使用。仪器应存放于阴凉干燥处。可用软布擦拭外壳上的灰尘。当握把及镜头落上灰尘时，用照相擦镜头布擦拭。

Ⅶ. 灯泡更换
如果灯泡损坏，请按下列步骤仔细地更换。
— 将Fiber Illuminator（冷光源）仪器后面的螺钉拆下，抽出灯座盒，即可更换灯泡；
— 请注意灯泡上的标志，用同样的100W灯泡更换；
— 装上灯座盒，旋上螺钉即可使用。
注意：更换之前，须将电源开关关掉，并将电源线拔掉。
