山西太原第一热电厂机组脱硫改造工程监理规划.doc

编：HD-H-TL1-01

国电山西太原第一热电厂
#12机组脱硫改造工程
监 理 规 划

审查：

山西和祥工程工程理
太一电厂工程监理部
2021年9月

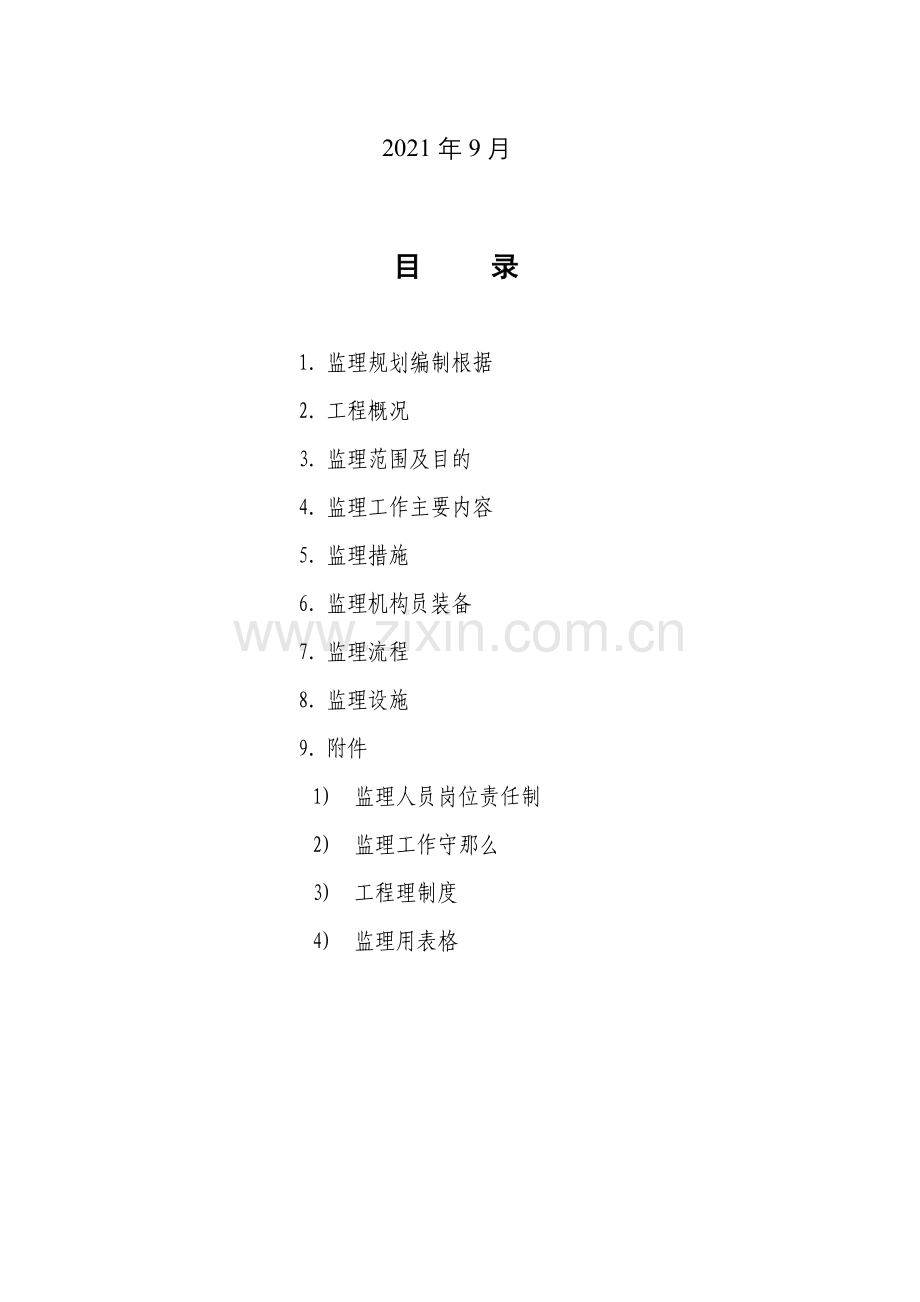

目 录

1. 监理规划编制根据
2. 工程概况
3. 监理范围及目的
4. 监理工作主要内容
5. 监理措施
6. 监理机构员装备
7. 监理流程
8. 监理设施
9. 附件
1) 监理人员岗位责任制
2) 监理工作守那么
3) 工程理制度
4) 监理用表格
1、监理规划编制根据
1.1 和地方现行法律、法规、、规定。
1.2　和行业现行施工及验收、质量评定、概予算编制与理规定。
1.3　批准的初步设计、概算和经过审查的施工图纸、设计变更和工程洽商单。
1.4　设备制造厂家提供的正式图纸和技术以及有关技术、。
1.5 工程法人批准或发布的适用于本工程建立的理制度。
1.6 本工程监理合同、监理大纲和工程法人书面受权。
1.7　工程法人与设计、供货、施工、调试等签订的合同、协议及附件。
2、　工程概况
2.1　工程名称： 　国电山西太原第一热电厂#12机组〔300MW〕脱硫改造工程
2.2　工程法人名称： 国电龙源环保工程
2.3　工程地点
太原第一电厂位于太原西南15KM处的晋湖畔担负着向太原工业和人民生活供电、供热的任务是太原极重要的电热源点。
2.4　工程工程组成及其规模、水文地质情况
　本工程为五#12机组〔300MW〕脱硫改造工程其主要工作内容为原有脱硫系统撤除安装新的脱硫系统。施工内容主要包括机务安装电气、热控工程安装及设备的分部试运等工作。
水文地质情况
主拟建场地地层特点是按粒径划分可定名为砂土层但砂粒的母岩源于西山煤系地层以泥、页岩为主属软质岩石风化碎屑。本工程各粒径的砂土均属于软质岩屑并充填全风化软岩碎屑野外观察似土混砂粒含极少量长石、石英砂。
根据?岩土工程勘察?〔GB50021-2001〕本工程重要等级为二级场地及地基等级为二级岩土工程勘察等级为乙级。
根据地质勘察场地地层为
〔1〕杂填土灰黑、灰褐色成分以粘性土为主含少量砂砾及碎石块表层多为20cm厚的混凝土覆盖。钻探揭露厚度1.40m-5.7m。
〔2〕圆砾：灰褐色湿松散稍钻探揭露厚度1.0m-2.3m。
〔3〕粉土：黄褐色稍湿一湿稍一中度。钻探揭露厚度1.1m-7.1m.
〔4〕粉质粘土
4-1软质粘土地：黄褐或褐软塑钻探揭厚度1.0m-8.4m.
4-2可塑粉质土：黄褐或黄褐色可塑钻探揭露厚度0.7m-5.3m.
2．5 总额
工程静态：212784万元
工程动态：2232万元
2．6 工程特点
国电太原第一热电厂#12机组烟气脱硫工程脱硫装置及公用系统由日立承包。脱硫装置采用简易型湿式石灰石—石膏高速程度流型采用一炉一塔该脱硫装置处理的烟气量为50脱硫效率80。脱硫系统的吸收剂储存和制备系统、石膏浆液脱水和储存系统等公用局部为50烟气脱硫机组出力的原那么设置。消费的石膏储存于石膏储存库房内汽车外运。
由于进入21世纪国内电力环保更加严格根据现场调研及业主反应现有脱硫装置不能满足全烟气脱硫要求SO2不能达标排放须对原脱硫系统进展改造。

2.7 工程参建
工程法人：国电龙源环保工程
设计：国电龙源环保工程
山西纵横设计院
承建：本工程采用分段方式确定施工
土建施工标段：湖北荆门嘉园建立工程
设备安装标段：北京电建立备安装
桩基标段：山西宏图工程建立
监理：山西和祥工程工程理
2.8 主要设备及供货厂家
汽轮机
发电机
锅炉
电除尘器
钢球磨煤机
制造厂:沈重型机器
型: MTZ3570
保证出力: 42.7 t/h
转速: 15.57r/min
煤粉细度: 10
主轴承温度: ≤55°
装球量/最正确: 69/58.9t
引风机
制造厂:沈鼓风机股份
型: AN-28/V19＋4型静叶可调式轴流风机
风量： 299.4m3/s
全压升: 4120 Pa
效率： 83.3
风机及电机轴承温升：≤40℃
送风机
锅炉给水泵
凝结水泵
给水泵汽轮机
高压加热器

高压除氧器
循环水泵
制造厂: 长沙通大
型: LKXA-23.5 立式斜流泵
流量: 21456m3/h(冬季) 170m3/h(夏季)
扬程: 14/23.50 mH2O (冬季/夏季)
效率: 84.6/88 (冬季/夏季)
入口温度: 12℃/33℃ (冬季/夏季)
热网设备
2．9 主要工程工程概述
建筑工程
工艺楼为钢筋混凝土框架构造混凝土砌块墙封闭；增压风机根底为钢筋大体积混凝土;烟道支架根底采用钢筋混凝土构造上部支架为钢构造；吸收塔根底、事故浆罐根底为钢筋大体积混凝土；工艺水箱、石灰石浆液箱为钢筋混凝土根底；电控楼、废水处理车间为钢筋混凝土框架构造混凝土砌块墙封闭；室外工程等。
机务局部
吸收塔制作、吸收塔铺梁、地板安装、吸收塔本体安装、吸收塔件安装、循环泵安装、循环浆液安装、烟道制作、烟道安装、烟道挡板门安装、磨机安装、正空皮带机安装、事故浆液罐安装、澄清池安装、道安装。
2.9.3 电器局部
脱硫变安装；脱硫变电缆敷设、安装；脱硫变调试；电气、仪控电缆桥架安装；电气盘柜及变压器安装；仪控设备及仪表安装、设备检测；电气电缆敷设及接线；仪控电缆敷设及接线；变压器、盘柜检测送电；制浆系统电气、仪控系统安装；废水系统电气、仪控系统安装。
2.9.4 燃料供给系统
一输煤系统已按照4×300MW设计建立该系统为双路系统一路运行一路备用采用程序控制。火车来煤经翻车机翻卸后运至筒仓两种不同煤种通过筒仓按比例混合后送入煤仓间。已建立一组煤场安装一台DQ1500/1200.30型斗轮堆取料机。本工程再扩建一组煤场安装一台斗轮堆取料机及其相应设施输煤系统煤仓间胶带机延长160m。
2.9.5 水处理系统
一锅炉补给水处理系统的原水为地下水采用过滤—反浸透—强酸—除碳—强碱—混床除盐工艺。安装两套反浸透装置和两套一级除盐加混床设备。本锅炉补给水与热网补给水处理水源采用冷却塔的排放水并进展反浸透脱盐处理。本增加的主要设备有：高纤维过滤器3台、多介质过滤器3台、活性碳过滤器3台、混床1台、顺流再生离子交换器1台、顺流再生阴离子交换器1台、机械搅拌澄清器2座、重力式滤池2座、反浸透装置2套。
新增的锅炉补给水室在一水处理室根底上向东扩建36m。凝结水精处理由混床除盐系统、体外再生系统等组成混床除盐系统布置在汽机房0m体外再生设备布置于两台炉之间的精处理站。
化学水处理站和主厂房等排出的各类废水通过各自搜集系统搜集后送至工业废水处理站集中处理。
脱硫废水经处理后送往工业废水处理站回用于干灰加湿系统。
2.9.6 电气系统
一工程电气主接线采用双母线带旁路母联不兼旁路以220KV电压接入系统。其中包括三个进线〔#1主变、#2主变、#01备变〕、六回出线〔衡水两回、前铺两回、交河两回〕。本仍以220KV电压接入系统不新增220KV出线。两台机组设一台高压启动/备用变压器电源由一220KV配电装置母线引接低压侧设6KV备用段。
每台机组设一台高压厂用工作变压器分别设A、B两个6KV工作段机组对应的厂用负荷分接于两段。
厂用低压工作电源电压为380/220V中性点直接接地系统。
直流电系统采用动力、控制合用的供电方式电源电压为220V。
2.9.7 热工控制系统
炉、机、电采用集中控制方式两炉间设一个集中控制室以CRT和键盘操作作为监视和控制中心实现炉、机、电的集中控制。
除氧给水及热网系统采用集中控制由DCS系统完成。
循环水处理控制设DCS远程I/O站由DCS系统完成。
凝结水处理、锅炉补给水处理、污水处理系统均采用PLC程序控制。
除灰渣与脱硫系统共用一个控制室采用PLC程序控制。
2.9.8 水工系统
循环水系统采用带自然通风冷却塔的二次循环供水系统冷却塔淋水面积为6000m2塔高120m供水高度11.67m。配4台立式循环水泵总出力34000m3/h布置在冷却塔附近的集中循环水泵房内。
循环冷却水系统补给水水源由衡水污水处理站引来的经深度处理后的中水作补给水深度处理站布置在冷却塔北侧厂区外。
辅机冷却水全部采用经升压后的循环水并入循环水。
锅炉补给水、热网补给水水源采用一循环冷却水系统排污水。
生活用水直接由原生活消防低压给水引接。
生活污水就近排入原有厂区生活污水网。
3、监理范围和目的
3.1 监理范围
根据与工程法人签订的“建立监理合同〞对衡水发电厂二工程消费系统的建筑安装工程施工阶段、调试阶段的“四控制、两理、一协调〞监理效劳效劳至移交试消费为止。其主要监理范围如下：
开工准备
地基处理工程；
3.1.3 消费厂区的全部建筑安装工程；
3.1.4 本脱硫工程；
3.1.5 工程调试；
3.2 监理控制目的
质量控制目的
施工质量应符合电力部颁发的“电力建立施工及验收技术〞和“火电工程施工质量检验及评定〞。
工程工程合格率100分项工程优良率：土建80以上安装达98受监焊口一次合格率 98以上机组按原电力部火电机组达标考核达标投产移交。
进度控制目的
控制里程碑进度保证主体施工进度按方案〔或经工程法人同意的调整方案〕进展。机组按施工合同规定工移交试消费。
施工工：以主厂房根底第一罐混凝土浇灌开场计算工至机组完成168小时试运转移交消费止工为24.5个月。
控制目的
对受权监理范围内的工程控制在工程工程承包总价内为工程整体不超过概算奠定根底。
平安文明控制目的
协助工程法人对平安安康和环境工作进展监视理实现本工程平安监理控制目的：
〔1〕不发生与监理有直接责任的人身亡事故；
〔2〕不发生重大机械、设备损坏事故；
〔3〕不发生重大火灾事故；
〔4〕不发生负主要责任的重大交通事故；
〔5〕不发生环境污染事故和重大垮〔坍〕塌事故；
4、监理效劳主要内容
4.1 参加对对施工准备和施工的标底审查及评标工作,参与对承包商的施工合同会谈工作。
4.2 审查承包商选择的分包、资质和施工范围。
4.3 参加施工图设计交底、组织图纸审查。
4.4 核查设计变更、变更设计并监视设计变更的落实。
4.5 审查承包商工程、分部工程开工申请、根据工程法人受权范围签发工程开工。
4.6 审查承包商质量理体系和质体系并监视施行。
4.7 检查现场施工人员、特殊工种有效操作证。
4.8 主持审查承包商提交的施工组织设计及重要工序的作业指导书。
4.9 协助工程法人进展平安消费理、制定平安文明施工的各项理制度经工程法人批准后施行。监视检查承包商建立与落实各项平安消费责任制。巡视检查施工现场；定组织平安检查；召开“平安工作例会〞；执行平安文明施工考评与奖罚。
4.10审查承包商编制的“施工质量检验工程划分表〞并监视施行。
4.11 制定并施行关键部位、关键工序的见证点〔W点〕、停工待检点〔H点〕、旁站点〔S点〕的工程质量监理方案装备旁站监理人员进展有效的旁站监视。
4.12 主持分项、分部工程关键工序和隐蔽工程的质量验收和评价协助工程法人完成工程各阶段质量监视检查质检时配合质检部门工作。
4.13 检查施工建安工程所用原材料、构配件质量对原材料检验试件设专人进展见证取样。
4.14 监视设备的催交和装运。参加设备的现场开箱验收。监视到货设备的保及发放。
4.15检验重要施工机械、起吊设备有效使用合格证件。
查验检验工具、测量仪器与试验设备的有效合格证件。
检查承包商试验室及其试验人员的资质与持证上岗证件。
4.16 根据工程法人制定的里程碑方案和一级网络方案检查承包商编制的二级网络方案并监视施行。
4.17 协助工程法人编制工程年度资金方案对承包商的月度报表进展审查核减虚报与不实审查承包商工程预〔结〕算书。
4.18 主持工程调度会与其它协调会组织整个工程的调度协调各标段之间的关系。
4.19 定召开质量分析会质量状况、分析质量提出改良措施并监视施行。
4.20 建立MIS理信息系统进展质量、平安、、进度、合同理运用P3软件对工程进度、进展控制。
4.21 定向工程法人书面监理工作。调度会纪要、平安专报、监理月报、年报、及重要阶段提出监理专项。
4.22监视承包合同的履行协调工程法人与承包商在执行承包合同过程生的争议。
4.23 参与调试的标底审查、评标及合同会谈。
4.24 组织审查调试方案、调试方案、调试措施及调试。
4.25 协调工程的分部试运工作并组织进展验收。
4.26 参与工程整套启动试运及验收。
5、监理措施
5.1 质量控制措施
审查承包商的质量理体系检查质体系、组织机构及资质证件检查理制度是否健全人员构成是否合理。定组织检查质量体系运行是否正常。
参加设计交底、组织施工图审查。
核查承包商的施工技术人员装备、施工人员素质、机具设备装备是否满足施工要求监理要求承包商撤换对工程工作不力和质量不利的人员。
审查分包的资质和施工范围发现与申报资质不符或未经确认监理有权要求承包商更换分包。
用于本工程的原材料、半成品、予制件、加工件等必须具备完好的合格证和技术按规定或监理工程师的要求由承包商提出检验或试验经监理确认后方能用于工程。
用于本工程的新技术、新材料、新工艺、新设备必须具备完好的技术鉴定证明、试验和施工措施经监理确认后方能用于工程。
检查工程中使用的计量器具、试验仪器仪表的精度、检验证件和检验日是否有效。对不符合者监理有权要求更换或重新检验。
检查承包商的实验室、试验测试人员资质证件对规定持证上岗的工种必须持有有效证件方可操作。如持证人员与所从事的作业不符或证件有效已过有权调换合格人员。
审查承包商编制的专业施工组织设计、重大施工方案和施工技术措施、施工平安措施并催促施行。
施工前必须对施工图纸进展审查、未经审查的图纸不准在工程中使用。
参加设备的开箱检查不合格的设备及有缺陷的设备不允许在工程中使用。对设备保情况进展检查发现问题要求保及时纠正。
审查承包商申报的开工未经批准的工程工程不得开工。
制定监理细那么编制方案。根据施工图纸、设备图纸、技术资料、、验评等编制监理细那么满足工序施工过程控制的需要。
对于冷却塔、循环水沟等有防水、防冻、防腐指标的砼工程在施工前应进展试配经试验合格并经监理人员审查确认后才能施工。
安装设备出现缺陷没有进展消缺或设备允许进展解体检查而未解体检查不得进展安装。
施工过程中监理人员应经常深化现场检查施工情况完成规定的监检工程尤其对关键部位、关键工序、隐蔽工程进展跟踪或旁站监视检查把存在的问题解决在施工过程中不留隐患。
监理人员在现场检查的重点是:施工人员是否按,按图纸(含设计变更)、按作业指导书进展施工是否认真执行三级检查〔自检、互检、专检〕。如有违背现象应及时制止。
检查施工中用的原材料、预制件、加工件、外购件及设备等是否与申报批准的相符如有不符应查明原因及时纠正。
对违章情节严重的,可能危及工程构造平安、设备人身平安监理人员有权暂停施工并工程法人。
完成后的分项、分部、隐蔽工程或重要工序监理工程师应按规定进展检查验收。质量检查验收的根据为部颁?火电施工质量检验及评定?及有关现行。 坚持上道工序未检验合格不准其进展下道工序隐蔽工程未经检验合格或签证不许覆盖或封闭必要时有权停工并纠正。
检查质量事故处理情况,是否按已制定的处理措施执行,如不符停工并纠正。
参加单机分部试运的全过程检查,整理试运信息,对出现的问题,协助分析并审查处理措施,检查结果并记录。
监理人员在现场发现和处理问题的情况,应及时记入?监理日志?中,重大问题要及时总监,工程法人。
质量检查验收程序
完成的分项、隐蔽工程或重要工序以及单机分部试运完成后承包商应按规定自行检查验收合格后填报验单附分项工程质量检查验收记录；隐蔽工程验收记录报监理部由专业监理工程师会同承包商专责检验员到现场参加检查符合要求签署确认；如不符合要求责成承包商改正合格后申请复检复检合格后签署确认。按规定应由监理工程师检查验收并签证的工程未经监理工程师检验确认承包商不得进展下道工序施工。
安装工艺分系统试运完成后的中间检查验收或工程完工后的检查验收程序是：承包商在自检合格后填写报验单并附检验记录和检验送监理部由专业监理工程师审查会同施工、设计、制造厂代表和工程法人代表结合检查验收检验合格各方签署签证手续。对不合格局部或未完工程列出分别确定处理措施和完成日待处理完合格后再签证手续。
1) 建筑工程完工后需进展设备安装的工程应交付安装手续填写土建交付安装中间验收交接表交付、承受、监理三方签证手续。
2) 工程开工验收未经有关各方签证确认监理部有权不予签署工程结算工程法人不予支付工程款。
3) 对质量监视中心站按监检大纲进展检验的工程监理工程师应提出该工程质量控制情况并协助质监站做好迎检工作。
4) 整套试运完成后对试运情况提出监理供启动验收会决策时参考。
质量事故的处理:
1) 监理工程师参加一般质量事故的原因分析审查处理措施参加处理后的检查验收。
2) 监理工程师参加重大质量事故的调查、分析研究处理措施监视按处理措施执行。
3) 在机组分部试运和整套试运间如出现问题监理人员要参加原因分析及处理的研究检查处理情况和效果。
5.2 进度控制措施:
审查承包商编制的各阶段网络方案,报工程法人批准。审定承包商编报的月、季、年度施工方案。
审查施工组织设计、施工方案时应对其保证工的可行性、合理性提出。
定召开工程协调会议工程进展情况及时协调各方之间的配合问题。
审查承包商提交的工程进度核定形象进度或完成工作量有关各方。
5.2.5 监理人员应对工程进度完成情况定进展盘点预见影响关键工序的分析原因及时有关各方采取补救措施。发现实际进度与方案进度发生差异影响关键线路时应及时召开专门会议从技术、经济或其它方面研究配套措施予以补救并按承包合同规定进展处理。
5.3 控制措施:
5.3.1以承包合同规定的合同价为控制目的,进展工程分解分项控制。
5.3.2审查承包商月付款申请先核对计量和确认无不合格品时按照价款支付支付。
5.3.3 编制资金使用方案(年、季)及价款支付防止资金早付、多付。
5.3.4 严格审查(控制)设计变更和工程月支付,防止额外支付资金。
5.3.5 在签订承包合同时合同条款应做到“明确、详尽、严谨、合法〞公正处理违约索赔事项。
5.5平安控制措施
5.5.1要求承包商按电力及地方主部门的有关规定编制各项平安施工理制度、文明施工措施及方案并报监理部审查。监理部专业监理工程师提出审查并经总监理师审定签字后报工程法人审批。不符合平安文明要求的工程不能开工；
5.5.2检查承包送的平安施工机构及文明施工组织机构并在施工中监视其运行情况；
5.5.3审查承包商提交的专业施工组织设计、施工技术措施中平安措施的可靠性和可操作性并监视施行；
5.5.4抓好各承包商之间穿插作业场所的平安文明施工；
5.5.5 监理人员在现场巡视或检查时发现工作环境或平安防护设施不齐将危身或设备平安时有权停工整改；
5.5.6 每月组织一次现场平安文明施工检查对现场存在的平安防护设施不齐危身或设备平安等情况及时承包商按平安文明施工要求进展整改。重点检查：
施工环境：现场整洁、材料设备堆放有序、道路平整、排水畅通；
平安设施：“三宝〞使用化平台有栏杆孔洞有盖板脚手架符合；
施工机械：机具平安装置齐全操作人员持证上岗力能线铺设化。
5.5.7 监视施工按规定组织各类平安教育和培训；
5.5.8 对于从事特殊作业的人员必须经培训考试合格后持证上岗。监理人员应建立施工特殊作业人员登记台帐定和不定进展特殊作业人员的上岗证检查；
5.5.9 在冬季、雨季及大风等特殊气候条件下施工要及时催促施工编制相关的施工措施监理工程师要进展认真审查并监视执行；
5.5.10 监理部在对施工分包的资质进展审查时〔包括资质证〕应同时审查其平安文明施工保证措施并做好审查记录；
5.5.11 对施工生的平安事故监理部应催促并监视施工严格按照规定的要求认真进展调查、研究、分析、处理、统计和上报。事故调查抄报监理部和工程法人协助主部门对事故进展调查并催促事故认真落实事故调查中整改。
5.6 信息理措施
5.6.1 监理部设专人负责信息的搜集、整理、归档。及时搜集承包商和工程法人在进度、质量、等方面的信息进展整理汇总并及时；
5.6.2 按规定通过报表、、等方式提供资料形成全工程、全过程信息网络；
5.6.3使用计算机分类理“验评〞、“施工图纸〞、“技术书籍〞和“监理通用〞等各类资料催促监理工程师及时提交。检查格式、编码等的正确性按时对进展汇总、打印和；
建立MIS理信息系统,包括质量、平安、、进度、合同理。运用P3软件对工程进度、的控制。
5.6.5监理部向工程法人提供的信息资料为：监理月报、监理主持的、设计变更审查、整改单、联络单、监理检查验收签证单、监理工作、监理总结等。
6.监理机构员装备
6.1 监理机构
6.1.1 根据本工程监理业务需要,本组建衡水电厂二工程工程监理部。监理部实行总监理师负责制代表在现场执行监理任务。
6.1.2 监理部组织机构如图:

专家咨询
总监理师1人

行政事务
平安控制
信息理
控制
合同理
〔3人〕

土建组
〔9人〕
电仪组
〔4人〕
热机组
〔9人〕
技 经 组
〔3人〕
质量控制
进度控制
(22人)

监理部
〔4人〕

6.2人员装备
选用有丰富设计或施工经历并经监理工程师培训,获得书的人员担任监理工作,其中高级职称7名,中级职称8名,监理员5名。所有人员按工程进展需要,及时到位,监理现场平均15人,顶峰28人。
7、监理流程
火力发电工程建立工程施工监理工作流程
签订监理合同

成立工程监理部

编写监理规划 工程法人审查

编写监理施行细那么

1 . 审查二级进度网络方案；
参加施工、评标和合同会谈 2 . 审查施工组织设计；
3 . 审查施工技术方案、措施；
审查分包商资质 4 . 审查质量理体系/质保手册；
5 . 审查平安、文明施工措施；
参与施工图纸审查及设计交底 6 . 审查质量检验工程划分；
7 . 检查劳动力、材料、机具装备
施工准备监理 8. 审查开工签署监理.

施工过程监理
〔质量、平安、进度、控制 工程进度控制
信息、合同理、组织协调〕
1．主要原材料、构〔配〕件、
工程开工予验收 设备质量控制；
2. 主要工序质量控制；
参加工程开工验收 3. 隐蔽工程及分项、分部工程
质量验评.

编写施工质量评估 1. 核定分项、分部工程量；
参加总体工程开工验收 2. 工程付款签证 ；

审查承包商工程结算书
1. 工程质量验评；
工程监理工作总结 2. 工程技术资料核查；.

监理资料整理归档

监理效劳终结签证

工程质量控制程序

参加设计交底
设计交底记录

组织图纸审查
图纸审查记录

审批施工组织设计〔施工作业指 审定“分包 商资质
导书〕签认施工组织设计〔施工 报审表“
作业指导书〕报审表

审查“工程开工〞

审定建筑、安装 参加隐蔽工 检验分项工 鉴 定 装
材料、购配件、 程检查验收 程质量签认 饰 工 程
设备质量签认 签认“工程 “工程质量 样 板 间
“主要工程材料 质量报验单“ 报验单“ 质量并签认
报审表“

单 位 工 程 施 工 完 成

监 理 组 织 监理参加由工程法人
工 程 预 验 收 组 织 的 竣 工 验 收

监理签认“开工移交 工程法人监理共同
验收证书〞 核 定 竣 工 工 程 质量

隐蔽工程、分项工程质量认可程序

承 包 商

质 量 保 证 隐 蔽、分 项 分 项 工 程 质
资 料 齐 全、 验 收 记 录 量 评 定 完 成 、
准 确 真 实 签 认 齐 全 自 评 合 格

可
不 以
能 承包商填“工程质量 进
进 报验单〞报监理部 行
下 下
一 一
道 道
工 监 理 工
序 工 程 师 序

检 查 质 量 检查隐蔽、 检 查 隐 蔽、
保 证 资 料 分项工程 分 项 工 程
是否符合要求 是否完成 质量是否合格

不合格其整改 合格签证认可

建筑、安装材料购配件签认程序

承 包 商

材 料 、购 材料、购配件现场
配 件 清 单 试验、检验

监理工程师

审查材料、购配件出厂 现场查验：1、数量2、观感质量3、核
合格证 对材料标志与出厂合格证是否相符

见证取样、试验

承包商填写建筑安装材料、购配件报验

材料购配件现场检验记录试验〔或见证取样试验〕
材料、购配件 材料购配件
出厂合格证

监理工程师

同意签认报验单
不同意签认

材料购配件不能入库限时清出现场
材料购配件入库在指定部位使用

注：对材料质量有疑心时应随时抽样监理承建复试过程
设 计 变 更 程 序

设 计 单 位 提 出
“设计变更单〞

监 理 工 程 师
从质量、、工
角 度 审 查 其 合
理 性 并 提出 意 见

工程法人审定
工程
工程
承包商提出设计变更费用和工估算
工程

监理工程师审定费用及工增减

批准承包商 报工程法人
实 施 审核、备案

进度控制工作流程

承包合同规定开、开工日

承包商编制施工综合进度方案 包括 编制劳力、机械
报监理部审查 设备、材料、购
