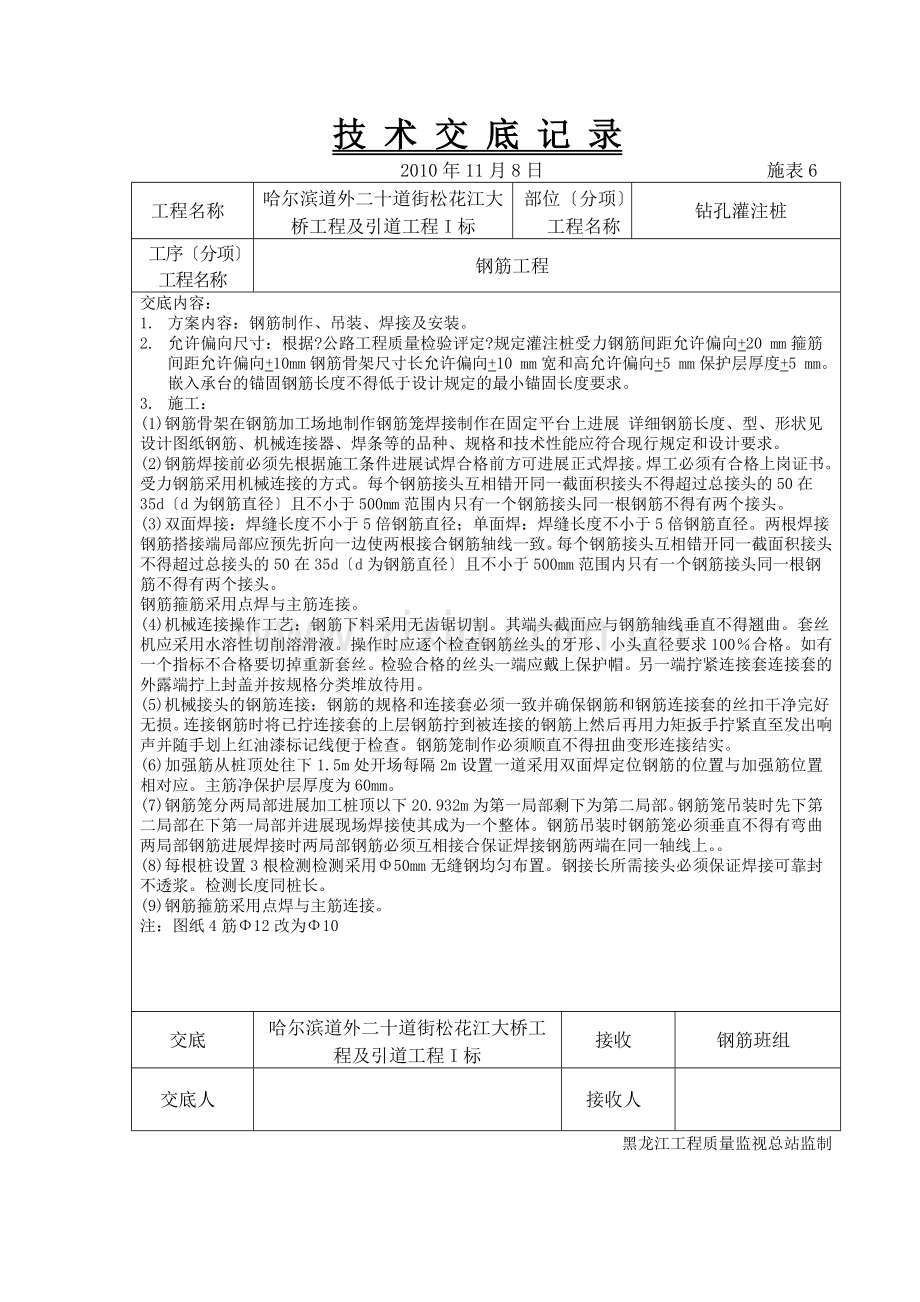

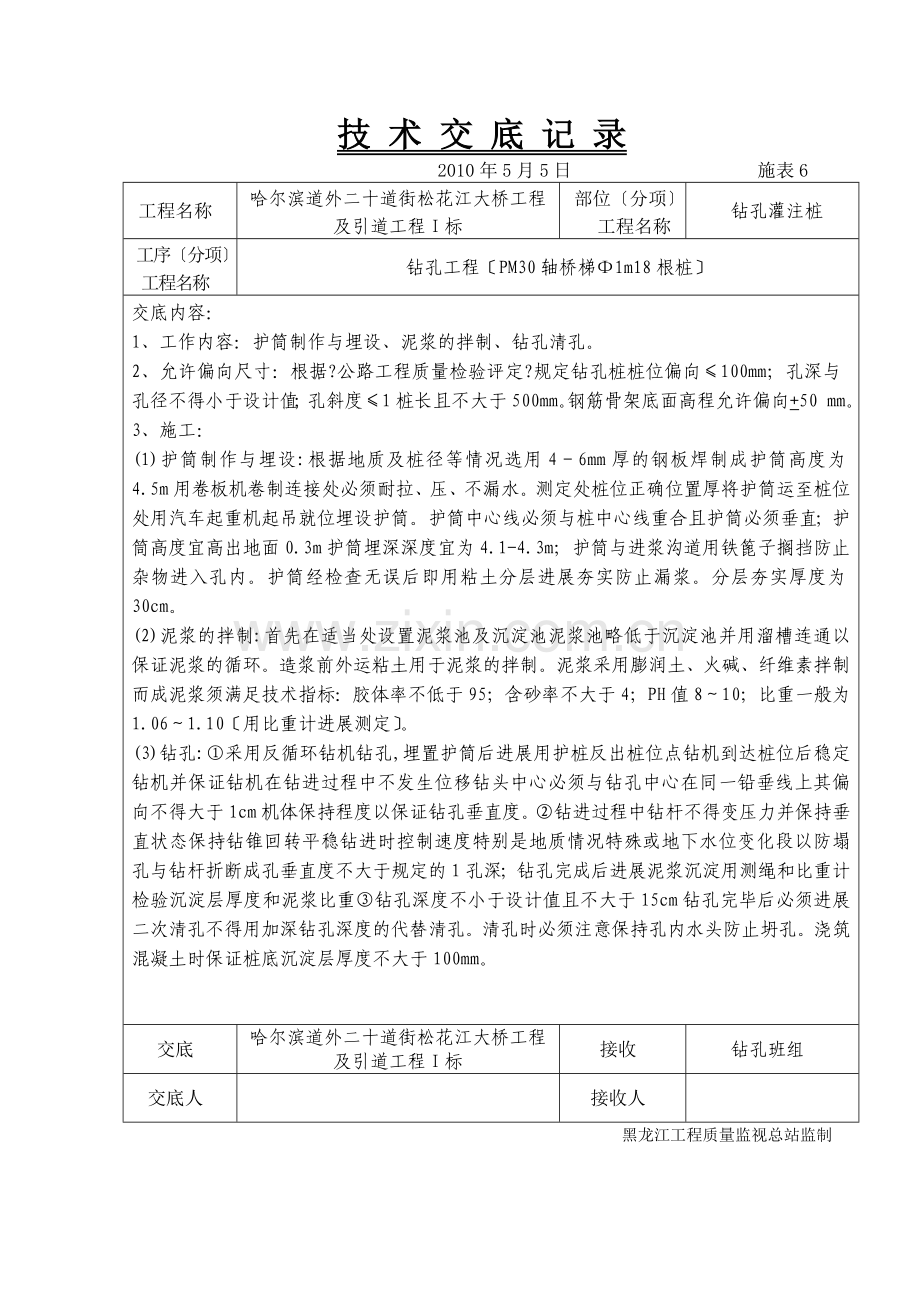

技术交底记录 2010年11月8日施表6 工程名称哈尔滨道外二十道街松花江大桥工程及引道工程I标部位〔分项〕工程名称钻孔灌注桩工序〔分项〕工程名称钢筋工程交底内容： 1. 方案内容：钢筋制作、吊装、焊接及安装。 2. 允许偏向尺寸：根据?公路工程质量检验评定?规定灌注桩受力钢筋间距允许偏向+20 mm箍筋间距允许偏向+10mm钢筋骨架尺寸长允许偏向+10 mm宽和高允许偏向+5 mm保护层厚度+5 mm。嵌入承台的锚固钢筋长度不得低于设计规定的最小锚固长度要求。 3. 施工： (1)钢筋骨架在钢筋加工场地制作钢筋笼焊接制作在固定平台上进展详细钢筋长度、型、形状见设计图纸钢筋、机械连接器、焊条等的品种、规格和技术性能应符合现行规定和设计要求。 (2)钢筋焊接前必须先根据施工条件进展试焊合格前方可进展正式焊接。焊工必须有合格上岗证书。受力钢筋采用机械连接的方式。每个钢筋接头互相错开同一截面积接头不得超过总接头的50在35d〔d为钢筋直径〕且不小于500mm范围内只有一个钢筋接头同一根钢筋不得有两个接头。 (3)双面焊接：焊缝长度不小于5倍钢筋直径；单面焊：焊缝长度不小于5倍钢筋直径。两根焊接钢筋搭接端局部应预先折向一边使两根接合钢筋轴线一致。每个钢筋接头互相错开同一截面积接头不得超过总接头的50在35d〔d为钢筋直径〕且不小于500mm范围内只有一个钢筋接头同一根钢筋不得有两个接头。钢筋箍筋采用点焊与主筋连接。 (4)机械连接操作工艺：钢筋下料采用无齿锯切割。其端头截面应与钢筋轴线垂直不得翘曲。套丝机应采用水溶性切削溶滑液。操作时应逐个检查钢筋丝头的牙形、小头直径要求100％合格。如有一个指标不合格要切掉重新套丝。检验合格的丝头一端应戴上保护帽。另一端拧紧连接套连接套的外露端拧上封盖并按规格分类堆放待用。 (5)机械接头的钢筋连接：钢筋的规格和连接套必须一致并确保钢筋和钢筋连接套的丝扣干净完好无损。连接钢筋时将已拧连接套的上层钢筋拧到被连接的钢筋上然后再用力矩扳手拧紧直至发出响声并随手划上红油漆标记线便于检查。钢筋笼制作必须顺直不得扭曲变形连接结实。 (6)加强筋从桩顶处往下1.5m处开场每隔2m设置一道采用双面焊定位钢筋的位置与加强筋位置相对应。主筋净保护层厚度为60mm。 (7)钢筋笼分两局部进展加工桩顶以下20.932m为第一局部剩下为第二局部。钢筋笼吊装时先下第二局部在下第一局部并进展现场焊接使其成为一个整体。钢筋吊装时钢筋笼必须垂直不得有弯曲两局部钢筋进展焊接时两局部钢筋必须互相接合保证焊接钢筋两端在同一轴线上。。 (8)每根桩设置3根检测检测采用Φ50mm无缝钢均匀布置。钢接长所需接头必须保证焊接可靠封不透浆。检测长度同桩长。 (9)钢筋箍筋采用点焊与主筋连接。注：图纸4筋Φ12改为Φ10 交底哈尔滨道外二十道街松花江大桥工程及引道工程I标接收钢筋班组交底人接收人黑龙江工程质量监视总站监制技术交底记录 2010年5月5日施表6 工程名称哈尔滨道外二十道街松花江大桥工程及引道工程I标部位〔分项〕工程名称钻孔灌注桩工序〔分项〕工程名称钻孔工程〔PM30轴桥梯Φ1m18根桩〕交底内容： 1、工作内容：护筒制作与埋设、泥浆的拌制、钻孔清孔。 2、允许偏向尺寸：根据?公路工程质量检验评定?规定钻孔桩桩位偏向≤100mm；孔深与孔径不得小于设计值；孔斜度≤1桩长且不大于500mm。钢筋骨架底面高程允许偏向+50 mm。 3、施工： (1)护筒制作与埋设:根据地质及桩径等情况选用4－6mm厚的钢板焊制成护筒高度为4.5m用卷板机卷制连接处必须耐拉、压、不漏水。测定处桩位正确位置厚将护筒运至桩位处用汽车起重机起吊就位埋设护筒。护筒中心线必须与桩中心线重合且护筒必须垂直；护筒高度宜高出地面0.3m护筒埋深深度宜为4.1-4.3m；护筒与进浆沟道用铁篦子搁挡防止杂物进入孔内。护筒经检查无误后即用粘土分层进展夯实防止漏浆。分层夯实厚度为30cm。 (2)泥浆的拌制:首先在适当处设置泥浆池及沉淀池泥浆池略低于沉淀池并用溜槽连通以保证泥浆的循环。造浆前外运粘土用于泥浆的拌制。泥浆采用膨润土、火碱、纤维素拌制而成泥浆须满足技术指标：胶体率不低于95；含砂率不大于4；PH值8～10；比重一般为1.06～1.10〔用比重计进展测定〕。 (3)钻孔:①采用反循环钻机钻孔,埋置护筒后进展用护桩反出桩位点钻机到达桩位后稳定钻机并保证钻机在钻进过程中不发生位移钻头中心必须与钻孔中心在同一铅垂线上其偏向不得大于1cm机体保持程度以保证钻孔垂直度。②钻进过程中钻杆不得变压力并保持垂直状态保持钻锥回转平稳钻进时控制速度特别是地质情况特殊或地下水位变化段以防塌孔与钻杆折断成孔垂直度不大于规定的1孔深；钻孔完成后进展泥浆沉淀用测绳和比重计检验沉淀层厚度和泥浆比重③钻孔深度不小于设计值且不大于15cm钻孔完毕后必须进展二次清孔不得用加深钻孔深度的代替清孔。清孔时必须注意保持孔内水头防止坍孔。浇筑混凝土时保证桩底沉淀层厚度不大于100mm。交底哈尔滨道外二十道街松花江大桥工程及引道工程I标接收钻孔班组交底人接收人黑龙江工程质量监视总站监制技术交底记录 2010年5月5日施表6 工程名称哈尔滨道外二十道街松花江大桥工程及引道工程I标部位〔分项〕工程名称钻孔灌注桩工序〔分项〕工程名称灌注工程〔PM30轴桥梯Φ1m18根桩〕交底内容： 1、工作内容：混凝土灌注 2、施工及要求：（1）混凝土灌注采用导法。选用内径为300mm的导。导使用前必须进展水承压和接头抗压试验严禁用压气试压。进展水实验的水压不小于孔内水深1.3倍的压力。（2）混凝土采用C30商品混凝土混凝土所用的水泥、砂、石、水、外掺剂及混合材料的质量和规格必须符合有关规定的要求按规定的配合比施工。混凝土必须有良好的和易性在浇注混凝土前混凝土无离析、泌水现象；混凝土坍落度控制在18-22cm范围内。（3）灌注混凝土前将灌注机具如储料斗、隔水栓、漏斗、导等准备好并浇水润湿导入孔前计算好导长度安排好下顺序用吊车分节入孔入孔内时其位置居中、轴线顺直稳步沉放防止卡挂钢筋骨架和碰撞孔壁导连接必须封不漏水。导下口距桩底宜控制在500—800mm内。（4）灌注采用混凝土罐车直排式。灌注的首批混凝土必须使导埋入混凝土深度≥1.0m。灌注开场前导内放入球塞灌注开场后使混凝土顶着球塞、沿导流入水中同时将导内的水、空气、球塞排出外。灌注过程中经常用测绳探测孔内混凝土面位置及时调整导埋深导的埋深控制在2.0—6.0m。（5）灌注必须连续进展不得中断。每根导浇筑间歇时间根据详细情况确定但不超过30分钟。每次撤除导的时间控制在5分钟以内并防止工具等掉入孔内然后接好导继续进展浇筑。在浇筑过程中当导内混凝土不满含有空气时后续混凝土筑徐徐浇入不可整斗地灌入以免在导内形成高压气栓塞影响混凝土的浇筑速度。拆下的导尽快清洗干净堆放整齐备用。浇筑完毕的混凝土顶面标高应高出设计高程1.0m左右。在混凝土终凝前去除顶面松弱层以保证桩顶设计标高和桩头混凝土质量。溢出的泥浆引流到适当地点处理以防止污染。待混凝土强度到达5Mpa后撤除钢护筒。交底哈尔滨道外二十道街松花江大桥工程及引道工程I标接收混凝土班组交底人接收人黑龙江工程质量监视总站监制
