建筑给排水及采暖工程质量监理细则.doc

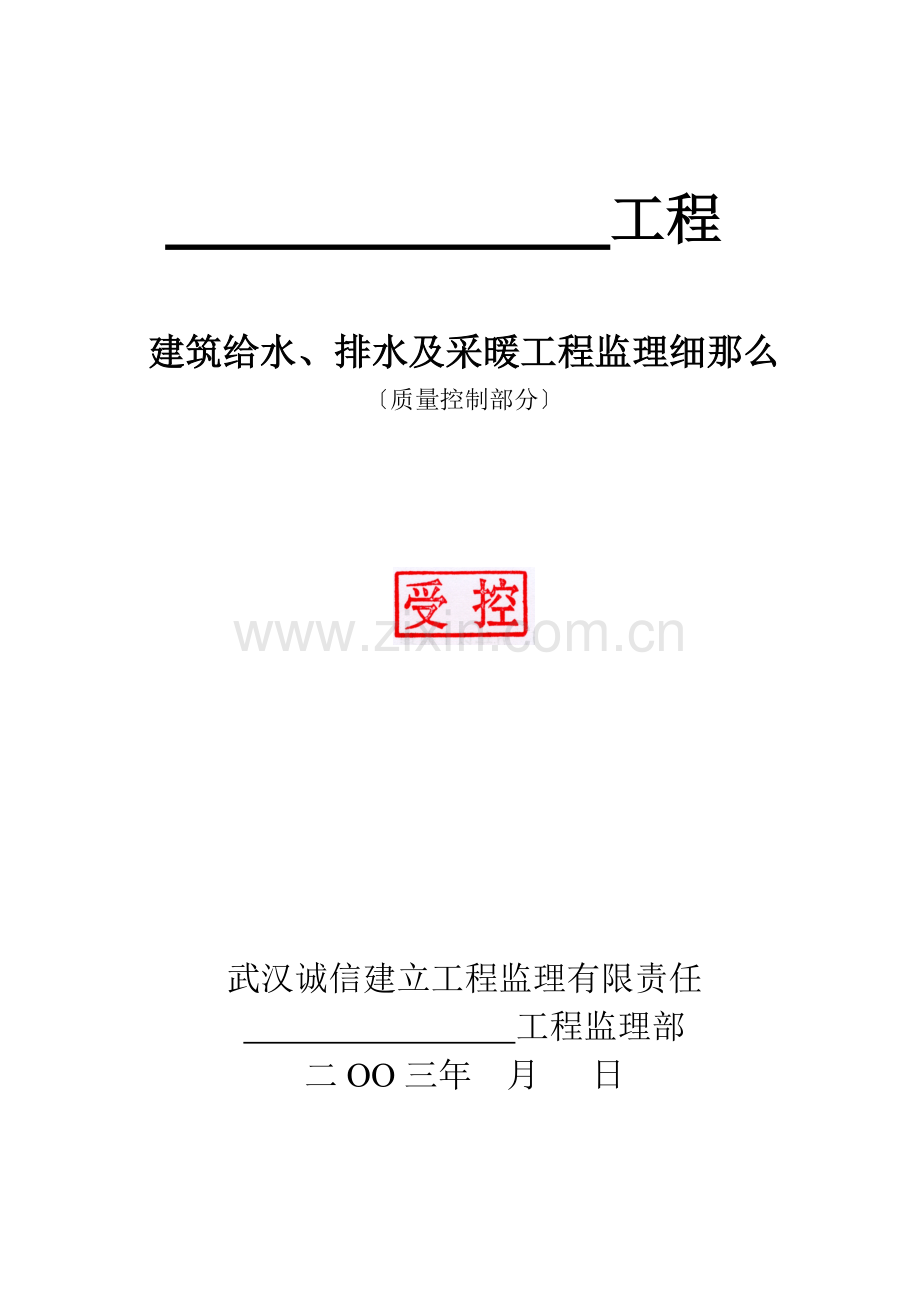

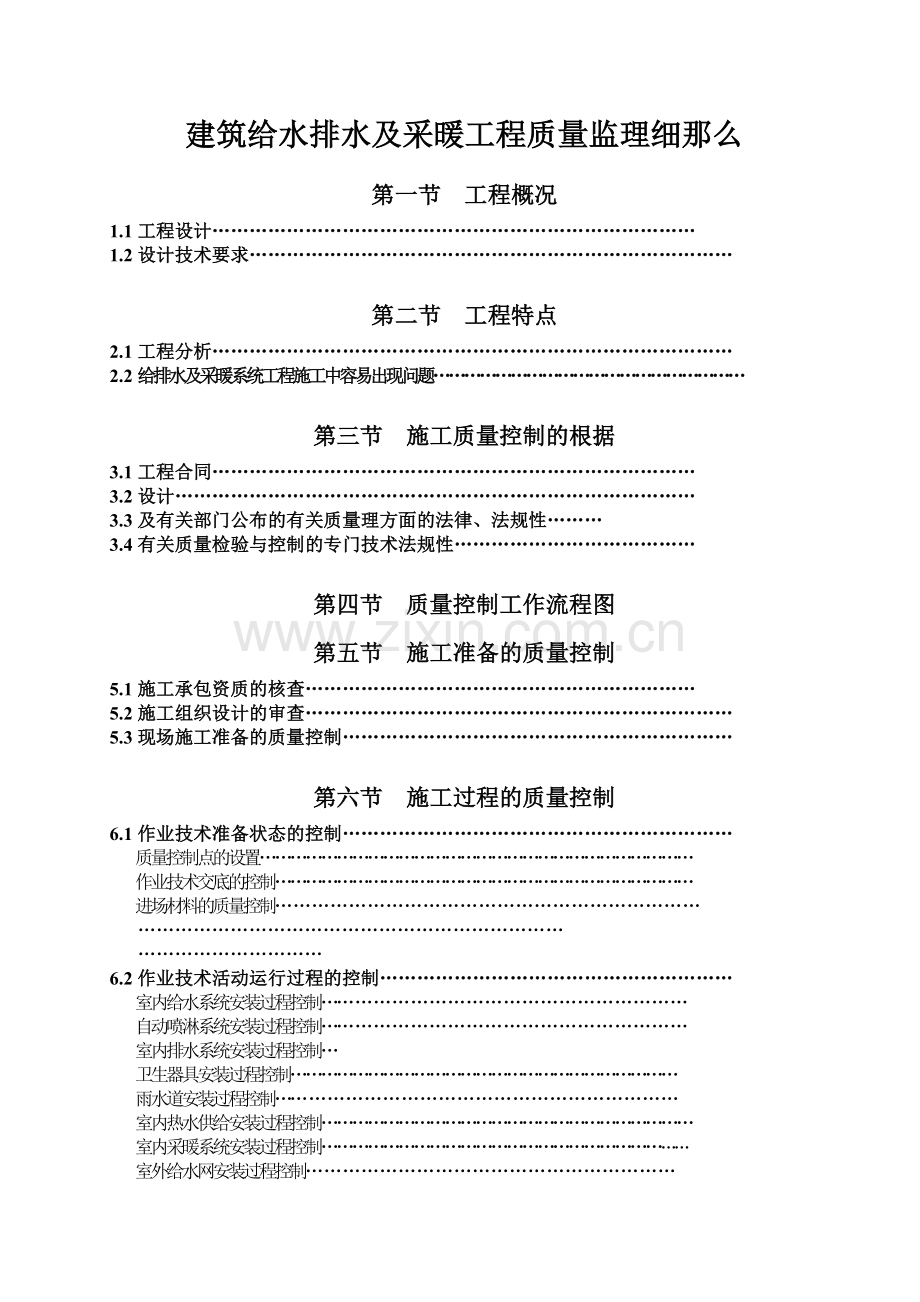

工程建筑给水、排水及采暖工程监理细那么质量控制部分 武汉诚信建立工程监理有限责任 工程监理部二OO三年 月 日建筑给水排水及采暖工程质量监理细那么第一节 工程概况1.1工程设计1.2设计技术要求第二节 工程特点2.1工程分析2.2给排水及采暖系统工程施工中容易出现问题第三节 施工质量控制的根据3.1工程合同3.2设计3.3及有关部门公布的有关质量理方面的法律、法规性3.4有关质量检验与控制的专门技术法规性第四节 质量控制工作流程图第五节 施工准备的质量控制5.1施工承包资质的核查5.2施工组织设计的审查5.3现场施工准备的质量控制第六节 施工过程的质量控制6.1作业技术准备状态的控制质量控制点的设置作业技术交底的控制进场材料的质量控制6.2作业技术活动运行过程的控制室内给水系统安装过程控制自动喷淋系统安装过程控制室内排水系统安装过程控制卫生器具安装过程控制雨水道安装过程控制室内热水供给安装过程控制室内采暖系统安装过程控制室外给水网安装过程控制室外排水网安装过程控制室外供热网安装过程控制1供热泪盈眶锅炉及辅助的设备安装过程控制6.2.18工地例会的理第七节 作业技术活动结果的控制及目的值7.1隐蔽工程验收7.2工序交接验收7.3室内给排水施工与监理总流程框图7.4检验批、分项工程验收7.5检验批、分项工程验收7.5.1监理工程师对资料的检查7.6不合格的处理7.7成品保护第八节 质量控制的手段和8.1质量检测的程序和8.2施工过程质量控制手段第九节 建筑给排水及采暖系统验收附：监理工程师操作表1、监理工作表格2、湖北建筑工程施工统一用表建筑给排水及采暖工程质量监理细那么第一节 工程概况1.1工程设计1.2工程名称、地点、构造形式、层数、建筑面积1.3设计技术要求采用材质和连接方式(焊接,丝扣接,粘接,热熔连接,法兰接或卡箍连接)采用供水形式:变频供水,上行下给式或分区供水.有无设备层(技术层)和避难层.1.3.4设计院等级(甲,乙,丙级)第二节 工程特点1.1工程分析根据建筑物的特性和使用功能分析多层建筑或高层建筑中给排水系统工程的施工特征.2.1.1建筑给排水及采暖工程中,隐蔽工程较多,随着高层建筑及装修的开展,许多道都要进展隐蔽,且与土建,装修互相影响,假设隐蔽时不做记录,一旦出现质量问题,查找缺陷,追查责任人,处理起来较困难也容易引起几方扯皮,给用户和道带来很大的费事,因此隐蔽工程相当重要.建筑给排水,在土建构造施工时要及时给予配合预埋套和留孔位置正确,防止今后乱打洞破坏构造.由于道多,各种网穿插,给施工带来一定的难度,要求在施工前各专业要互相审查,防止在施工中相碰,按照安装的施工原那么小让大,即电气让给排水,有压力的道让通风.2.2给排水及采暖系统工程施工中容易出现的问题.道位置偏移,标高不够,影响吊顶标高和装饰施工.道通过伸缩缝,抗震缝和沉降缝,由于未采取保护措施出现变形,破裂现象.道支吊架安装,不按设置,发生脱落现象.道漏水,渗水,给水只试立,不试支,排水接口不严发生渗漏水现象.2.2.5倒坡,未按设计要求施工,特别是厨房,卫生间排水栓和地漏安装.道破裂,堵塞,主要是材质不合要求和安装完毕后口未封堵所造成.第三节 施工质量控制的根据3.1工程合同：承包合同和委托监理合同。3.2设计：“按图施工是施工阶段质量控制的一项重要原那么设计图纸必须经过审查并且有准用证。3.3及有关部门公布的有关质量理方面的法律、法规性a?建筑法?1997年11月1日公布；b?建立工程质量理?2000年1月30日公布；c?建筑业企业资质理规定?2001年4月公布；3.4有关质量检验与控制的专门技术法规性a?建筑工程施工质量验收统一?GB50300-2001；b?给排水及采暖施工质量验收?GB50242-2002；c?自动喷水灭火系统施工及验收?GB50261-1996;d?湖北建筑工程施工统一用表?2003年元月；e控制施工作业活动质量的技术规程、电焊操作规程。第四节 质量控制工作流程图分项工程施工承包开工准备承包提交工程开工报审表承包审查开工条件监理批准开工申请监理附有：施工组织设计施工人员到场情况施工设备到场情况材料到场情况材料检验情况分包如有资质材料 否 续上图检查检验批质量现场检查、试验室检验监理签署?报验申请表?监理本子分部工程完成组织子分部验收转入下一分项工程施工检验批完成后自检承包填报?报验申请表?承包整改整改承包 自检合格？否否 检查合格？ 本子分部工程 否是否全部完成？第五节 施工准备的质量控制5.1施工承包资质的核查查对?营业执照?及?建筑业企业资质证书?理解其实际的建立业绩、人员素质、理程度、资金情况、技术装备。假设分包给专业承包资质的企业施工对分包的资质要进展核查。对特特殊工种(电工,焊工,起重工)上岗资质的检查。一般工种工、普工上岗前的平安教育培训。5.2施工组织设计的审查总监组织专业监理工程师审查提出后由总监审核签认审查工作一般三天完成。假设审查时需要承包就有关内容重新补充或修改在审查中提出限定承包人在规定的时间内重报先申报的内容不退。审查施工组织设计的原那么1施工组织设计的编制、审查和批准应符合规定的程序；2施工组织设计应符合的技术政策充分考虑承包合同规定的条件、施工现场条件及法规条件的要求突出“、平安第一的原那么；3施工组织设计的针对性：承包是否理解并掌握了本工程的特点及难点施工条件是否分析充分；4施工组织设计的可操作性：承包是否有才能执行并保证工和质量目的该施工组织设计是否实在可行；5技术方案的先进性：施工组织设计采用的技术方案和措施是是否先进适用技术是否成熟施工顺序安排是否合理；6质量理和技术理体系质量保证措施是否健全且实在可行；7平安、环保和文明施工措施是否实在可行并符合有关规定；8在满足合同和法规要求的前提下对施工组织设计的审查应尊重承包的自主技术和理决策。审查考前须知 1充分考虑施工的质量保证与平安保证；2施工方案与施工进度方案的一致性；3施工方案与施工平面图布置的协调一致临时办公用房、临时设施、施工道路应做到布置有序有利用施工方案的施行。5.3现场施工准备的质量控制工程定位及标高的控制专业监理工程师应要求施工对设计施工图熟悉理解各种给排水道的施工工艺,配合土建施工现场放线定位,预埋各种套孔洞和支吊架,有地下室的工程,防水套预埋将很多,标高和定位将非常重要,监理工程师对现场的套预埋支架预埋要进展认真的检查验收,做好记录。施工平面布置的控制1监理工程师应催促建立按照合同约定并结合承包施工的需要事先规定并提供给承包占有和使用现场有关部分的范围提供合格的施工场地。2监理工程师要检查施工现场总体布置是否合理是否有利于保证施工正常、顺利地进展是否有利于保证质量特别是要对场地的道路、给水、供电、混凝土供给等方面予以重视。材料、采购订货的控制1凡由承包采购的原材料在采购订货前应向监理工程师申报经监理工程师审查认可后方可进展订货采购。2供货厂方向订货方提供质量质量主要包括：本厂合格证及技术说明书、质量检测证明、检测与试验者的资质证明。质量是承包将来在工程开工时应提供的开工的一个组成部分用以证明工程工程所用的材料质量符合要求。施工机械配置的控制1施工机械设备的选择除考虑施工机械技术性能、工作效率、工作质量、平安、灵敏等方面对施工质量的影响与保证外还应考虑其数量配置对施工质量的影响与保证条件。电焊机,套丝机的装备战数量坏后有备用并且能及时修理。2审查所需的施工机械设备是否按已批准的方案装备所准备的施工机械设备是否都处于完好的可用状态。设计交底与施工图的现场核对1)监理工程师组织并参加图纸技术交底,内容包括:A、本工程给排水工程概况,有哪些分项,设计采用,工程中采用样的材质,采用的施工方式以及施工进度与工安排；B、建立对本工程提出的工程质量,进度要求；C、施工中应注意的事项及平安考前须知。2)施工图纸的现场核对 A、施工图纸的合法性认定,施工图是否按规定经有关部门审批特别是消防工程图纸必须有消防部门审核签发的和加盖公章；B、图纸有无遗漏,过失和互相矛盾,(另给排程度面图和系统图有时会发现径不一样以及安装位置及标高与其他线相碰,必须改道或调整标高才能安装,有关设计中的过失或存在问题,必须以书面形式提交设计确认后,方能进展施工。第六节 施工过程的质量控制6.1作业技术准备状态的控制质量控制点的设置质量控制点设置表质量控制点质量预控措施1道的连接1.道粘接,粘接剂要涂均匀,端插入承口深度必须保证.2.热熔连接收道的结合面应有一均匀的熔接圈,不得出现部分熔瘤或熔圈凸凹不均现象.3.橡胶圈接口每个接口的偏转角控制在2度。4.法兰连接衬垫不允许凸入内,连接法兰的螺栓要符合.5.螺纹连接套出丝扣应完好无缺.6.承插水泥接口,水泥应捻入实饱满.7.卡箍连接。两端应平整,无间隙,卡箍安装方向一致。2道试压各种承压道系统和设备,均需进展水压试验,以保证系统平安运行,排水,雨水道做灌水试验,保证道通畅。3道伸缩缝,抗震缝和沉降缝措施1.在墙体两侧必须采取柔性连接2.在道和保温层外皮上下部留有150的净空,3.在穿墙处做方形补偿器,程度安装.4道支吊架设置1.位置正确,埋设应平整结实.2.固定支架与道接触面严固定应牢靠.3.滑动支架应灵敏滑托与滑槽两侧应留有3-5的间隔,纵向挪动量应符合设计要求.4.固定在构造上的支吊架不得影响构造平安.5隐蔽工程道的隐蔽主要是埋地和吊顶内道。由于和相关专业亲联络,所以隐蔽至关重要,凡在隐蔽之前道必须进展水压试验和灌水试验,到达要求经各方检查合格并签字形成记录前方能进展隐蔽,隐蔽后要对成品加强保护作业技术交底的控制催促施工主技术人员编制技术交底书并经工程总工程师批准后向作业人员交底。使全体参与施工的人员懂得施工和工艺流程及施工进度方案、完成时间,哪些是重点部位,关键部位。施工的技术交底书要报监理工程师审查。进场材料的质量控制进入现场的各种材、构配件、设备进场前应向监理提交?工程材料/构配件/设备报审表?同时附有出厂合格证及技术说明书及检验按照见证取样的原那么送检经监理工程师审查并确认其质量合格后才准进场使用。环境状态的控制(1)施工作业环境的控制检查道路间施工的照明施工用水、电供给监理工程师应事先检查承包对施工作业环境条件方面的有关准备工作是否已做好安排和准备妥当当确认其准备可靠、有效后并请建部门现场文明施工、平安施工达标验收方准许其进展施工。2施工质量理环境的控制检查施工的质量理体系和质量控制自检系统是否处理良好的状态系统的组织构造、理制度、检测制度、检测、人员装备等方面是否完善和明确质量责任制是否落实监理工程师要催促其落实。施工现场劳动组织及作业人员上岗资格的控制1操作人员：人事作业活动的操作者其数量必须满足作业活动的需要相应工种配置保证作业有序持续进展不能因人员数量及工种配置不合理而造成停顿。2理人员到位：技术负责人、质检员、平安员、工程经理必须到位测量人员、材料员、取样员、试验员必须在岗。3作业人员上岗资格：电焊工、电工、爆破工必须持证上岗监理工程师要对此进展检查与核实上岗证必须送监理部备案。6.2作业技术活动运行过程的控制室内给水系统安装过程质量控制要点(一)室内给水系统网安装a.镀锌钢的施工目前给水系统采用镀锌钢还很普遍,对于DN50的镀锌钢根本上都采取了丝扣连接,但对于DN65-DN100的镀锌钢的连接(尤其是消火栓系统)施工中有时采用了焊接,焊接破坏了镀锌层后锈蚀很严重,给网平安运行带来了隐患,因此要求100的镀锌钢必须采用螺纹连接。消火栓系统的立径大于DN100的镀锌钢,根据强迫性规定必须采用卡套式件连接,道端口开沟槽的技术要求:1子端口平整光滑2子与滚槽机之间要找好同心角度,滚出的沟槽方能符合规定,保证成品质量,采用无缝钢法兰连接,必须先预安装,再拆下来送到工厂热镀锌,镀锌好后再进展二次安装。b.铜的施工虽然铜的造价很高但随着经济的开展给水系统采用铜的越来越多辞别是高层建筑。1铜的连接:采用专业接头或焊接当径小于22时采用承插或套焊接承口应迎介质流向安装当径大于或等于22时宜采用对口焊接。2铜垂直或程度支架间距铜道支架的间距公称直径1520253240506580100125150200支架的间距m垂直182424243030303535354040程度1218182424243030303035353对焊接人员要求要求焊接人员的技术素质高懂得铜焊接工艺操作纯熟且有焊工上岗操作证才能保证焊接质量。c.给水塑料和复合的施工1)可采用橡胶圈接口,粘接或热熔连接,专用件连接及法兰连接等形式。2)热熔连接,主要是加热温度和时间的控制,根据径的大小加热时间有所不同,施工时操作工艺应严格执行,使用热熔工具应遵守电气工具操作规程,注意防潮和脏物污染。(二)给水道及配件安装1)给水引入与排水程度净距不得小于1M,平行敷设两间程度净距不行小于0.5M,穿插铺设垂直净距不得小于0.15M,给水应敷设在排水上面,假设铺高在排水下面,给水应加套其长度不得小于排水径的3倍。2)道的焊接要求a.焊缝外型尺寸应符合图纸和工艺要求.b.焊接高度不低于母材外表,焊缝与母材应圆滑过渡.c.焊缝及热影响区外表应无裂纹未熔合,未焊透,夹渣,孤坑和气孔等缺陷.3)给水塑料PP-R的安装要求本节重点阐述给水聚丙烯道PP-R施工技术要求及质量控制。APP-R道在施工前的准备a.施工图纸及其他技术齐全且已进展图纸技术交底、满足施工要求。b.施工方案、施工技术、材料、机具供给能满足正常施工。c.施工人员经过建筑给水聚丙烯道安装的技术培训。d.提供的材和件应符合设计规定并附有说明书和质量合格证书及卫生检验。e.不得使用有损坏迹象的材料为发现道质量有异常应在使用前监理工程师现场见证取样送检进展技术鉴定合格前方能使用。f.施工安装时应复核冷、热水压力等级和使用场合道标记应面向外侧处于显眼位置。BPP-R敷设安装a.道嵌墙暗敷时宜配合土建预留凹槽其尺寸设计无规定时嵌墙暗槽尺寸的深度为De20宽度为Dc4060凹槽外表必须平整不得有尖角等突出物道试压合格后墙槽用水泥砂浆补实。b.道暗敷在地坪层内应按设计图纸位置进展为现场施工有更改应有图示记录。c.道楼板时应设置钢套,套高出地面50并有防水措施,道屋面时,应采取严格的防水措施,时应设固定支架.d.道安装时,不得有轴向扭曲,穿墙或穿楼板时,不宜强迫校正,给水聚丙烯与其他金属道平行敷设时应有一定的保护间隔 ,净间隔 不宜小于100.e.直埋在地面层和墙体内的道,应的封蔽前做好试压和隐蔽工程验收记录.f.热水道穿墙壁时,应配合土建立置钢套.g.埋地给水塑料,沟底应平整,夯实,可铺100厚砂垫层.h.给水道施工完毕后应进展水压试验,试验压力为工作压力的1.5倍,但不得低于1Mpa系统在验收前应进展系统运行冲洗和网消水质符合现行方可交付使用。C). PP-R道连接要点a.同种材质的给水聚丙烯及件之间采用热熔连接安装应使用专用热熔工具暗敷墙体、地坪层内道不得采用丝扣或法兰连接。b.给水聚丙烯与金属件连接应采用带金属嵌件的聚丙烯件作过渡该件与塑料热熔连接与金属件或卫生洁具五金配件采用丝扣连接。c.当道采用法兰连接时两片法兰垂直于道中心线外表互相平行法兰的衬垫应采用元橡胶圈。D)PP-R聚丙烯、热膨、冷缩发生变形的预防措施给水PP-R聚丙 烯、线膨胀系数比钢大得很多。随着温度的变化道长度将发生显著变化造成变形。为防止以上情况发生：a.提倡暗敷、容易解决热膨胀系数。b.明敷利用转弯作自然补偿其次利用补偿器金属和非金属的。c.利用固定支架抑制道轴向伸缩或让其伸缩。(三)道支架吊架安装1.道安装时必须按不同径和要求置卡或吊架位置应准确埋设要平整结实道与卡接触应紧出但不得损伤道外表。2.塑料给水采用金属卡和吊架时金属卡与道之间应采用塑料带或橡胶等软物隔垫在金属配件与给水聚丙烯道连接部位卡应设在金属一段。3.聚丙烯给水立和横支吊架间距如表行业冷水支吊架间距 表1公称外径De2025324050637590110横650800950110012501400150016001900立100012001500170018002000200021002500热水支吊架间距 表2公称外径De2025324050637590110横5006007008009001000110012001500立90010001200140016001700170018002000冷热水共用支架对应根据热水支吊架间距确定。1.高层建筑给水消防等立的固定支架可以暗设于楼层地坪中如井每层应设置一个暗设支架应及时以减轻道的重力和校正立的垂直度。2.各种支架必须除锈刷油。(四)室内消火栓系统安装室内消火栓系统一般采用镀锌钢丝扣连接消防水进入消防箱应“横平坚直不得斜进箱内进箱短长度大于500或双进箱应有支架固定消防栓口应朝外不应在门轴侧栓口中心距地为1.1M,允许偏向不大于20。(五)给水设备安装1水泵安装前应对设备根底的尺寸、轴线、标高及地脚螺孔等按设计要求进展复核并与土建根底交接验收手续。采用钢垫板承受负荷的每个地脚螺栓近旁至少应有一组钢垫板严禁使用单块斜垫板及未经加工的钢板作垫板。采用减震装置的其中心轴线应一致不应有偏移。水泵安装完毕盘车应灵敏、正常、无阻滞现象并应有单机试运转记录。软接头减震喉两端连接法兰片平行上下一致偏向不应大于2水泵进口处应设偏心大小头进出口与道应在自然状态下连接轴线一致不得强行对口连接。2.为防止水泵停泵时产生水锤孔现象而破坏道设计时应考虑采取措施例如在水泵出口段上设置水锤消声器或消声上回阀。1.水箱和水池a.消防水箱和消防水池的施工和安装应符合现行的有关规定。b.道钢筋混凝土消防箱和消防水池应有防水套对有振动的道应有柔性接头。2.喷淋泵安装同给水设备3.阀组安装a.阀的规格、型应符合设计要求且有消费厂家消费答应证和合格证。b.阀及其组件应完好齐全封性好且有水流方向的标志。c.水流器应竖直安装在程度道上侧其动作应和水流方向一致安装后的水流器浆片膜片应动作灵敏不应与壁发生碰擦。d.未端试水装置应设压力表且排水道直径不小于DN25。4.网安装a.材料符合设计要求外表无裂纹缩孔、夹渣、折迭、重皮等缺陷。b.道变径时不允许采用补芯宜采用异径接头。c.连接方式：DN100为法兰或卡箍连接DN DN32为焊接.b.道安装坡度要求,气水同向流动的热水和蒸汽道及凝结水道坡度为2-3,逆向流动的道坡度为5 c.补偿器安装：补偿器正确安装是保证系统运行平安的重要因素,假设安装不正确,系统道受热发生膨胀伸缩困难,就会导致道破坏,所以设计对补偿器的型、安装位置及预拉伸和固定支架的构造及安装位置均有明确规定施工中应遵守。室内采暖系统中道的热补偿一般采用自然补偿加方形胀力形式为多。直线道采用波纹伸缩器。d.平衡阀、调节阀的调试：随着高层建筑的开展室内采暖系统也越来越大由于水力失调导致热力失调的情况有时发生在一些大型采暖系统中安装平衡和调节阀解决水力失调和方便调试调试按使用说明书进展。e.分户热计量装置：分户热计量系统入户装置具有计量、调节、关断等多种功能为保证正常运转、准确计量、方便检修、维护和观察。安装时一定要按照设计安装和验收。2.散热器安装a.散热器组对后一定要进展水压试验。b.散热器支架托架安装位置应准确、埋设结实。c.铸铁及钢制散热器外表的防腐及面漆应附着良好色泽均匀无脱落起泡流淌和漏涂缺陷。3.水泵、水箱及热交换器安装质量的检验同给水设备安装。1)系统调试a.系统道安装完毕后应进展水压试验合格后进展保温试验压力必须符合设计和验收要求。即10min内压力降不大于0.02 Mpa,降至工作压力后检查不渗不漏为合格。b.系统冲洗完毕后,充水加热进展试运行和调试,一定调到室温满足设计要求。6.2.9室外给水网安装质量过程控制1.给水网安装a.顶覆土厚度,应按设计要求,为防止给水受冻损坏,应埋地冰冻线之下,在道路部位不得小于700,在道路处给水外加钢套保护。b.水压试验：室外给水网和室内给水网试验压力一致,如线过长可分段试压,试压后应做好记录。c.金属道防腐:防腐是室外道工序交接之一,也是施工中易出现的质量问题的控制点,监理过程中应加强监视检查。2.消防水泵接合器及室外消火栓安装,要求安装位置应明显,栓口的位置方便操作。3.沟及井室,A、很多小区井室施工中有以下两种质量问题:a.井圈和井盖在使用时,轻型和重型不分,用轻不用重,造成井盖损坏给行车、 行人带来费事和平安隐患。b.各种井盖混用,导致查找井室费事。4、沟施工中易出现三种质量问题a.在沟的沟底对石块等尖硬物体去除不干净、或者沟底是浮土、淤泥、造成道铺设后受损坏。b.沟回填土时,对土质要求不严而随时回填且回填土时不进展夯实。c.道穿过井壁处,采用水泥一次填塞,易造成裂纹,井壁出现渗漏以上的质量问题,监理工程师应加强现场监理检查,杜绝此类事故发生,保证施工质量。6.2.10室外排水网安装质量过程控制1.材质选用必须符合设计要求。2.排水的坐标和标高必须通过测量放线定位才能开挖。排水安装应有坡度严禁无坡或倒坡现象发生。3.道埋设前应做灌水和通水试验排水应通畅无阻接口无渗漏现象发生。4.排水检查井、化粪池的底板及进出水的标高必须符合设计要求允许偏向为15。1室外供热网安装质量过程控制1.道及配件安装本节室外供热网安装适用于厂区及民用建筑群小区的饱和蒸汽压力不大于0.7 Mpa热水温度不超过130的供热网。1)供热网一般采用焊接钢和无缝钢径大于200时应使用螺旋焊接钢。2)平衡阀、调节阀及补偿器安装同室内采暖系统。2.道的焊接质量要求1)焊缝外型尺寸应符合图纸和工艺的规定焊缝高度不得低于母材外表焊缝与母材应圆滑过渡。2)焊缝及热影响区外表应无裂纹、未熔合、未焊透、夹渣、孤坑和气孔等缺陷。检查观察或用仪器探伤检查。3.油漆和保温1)防锈漆的厚度应均匀不得有脱皮、起泡、流淌和漏涂现象。2)保温厚度应一致接头处保护层必须与道保护层成一体符合防潮防水要求。4.系统水压试验：供热道水压试验为工作压力1.5倍但不得小于0.6 Mpa在10min内压力降不大于0.05 Mpa,道不渗不漏为合格。2供热锅炉及辅助设备安装过程控制一、一般概述1本节适用于额定工作压力不大于1.25 Mpa,热水温度不超过130的整装蒸汽和热水锅炉及辅助设备的安装。2.锅炉安装施工应持有颁发的锅炉及压力容器安装资质证书。二、锅炉安装锅炉在安装就位前应对设备根底进展验收包括坐标、标高、几何尺寸和螺栓孔位置必须符合要求。非承压锅炉安装a.天然气锅炉安装：以天然气为燃料的锅炉天然气释放或大气排放假设直接通向大气与空气混合后到达极限遇火就造成严重事故。因此排放气应通过贮存或处理装置后再排放。b.燃油锅炉安装：燃油锅炉主要以0#柴油为燃料假设一个工程安装几台燃油锅炉且共用一个烟囱假设锅炉的烟道无法隔断一台锅炉运行时未燃尽的油雾及易燃易爆气体就会进入其他锅炉的炉膛当这台锅炉点火时
