工程力学(一)(32页).doc

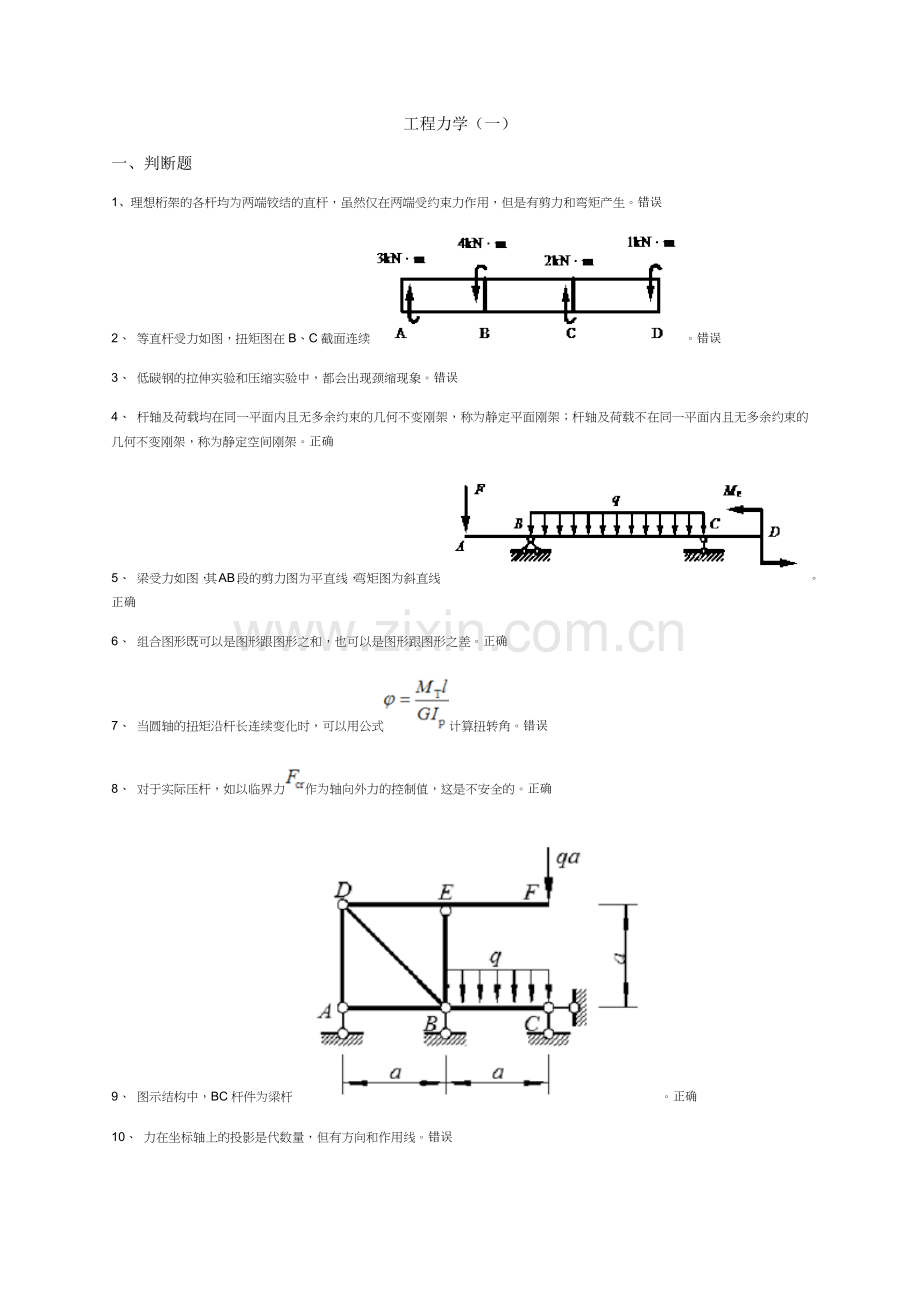

工程力学（一）一、 判断题1、理想桁架的各杆均为两端铰结的直杆，虽然仅在两端受约束力作用，但是有剪力和弯矩产生。错误2、 等直杆受力如图，扭矩图在B、C截面连续。错误3、 低碳钢的拉伸实验和压缩实验中，都会出现颈缩现象。错误4、 杆轴及荷载均在同一平面内且无多余约束的几何不变刚架，称为静定平面刚架；杆轴及荷载不在同一平面内且无多余约束的几何不变刚架，称为静定空间刚架。正确5、 梁受力如图，其AB段的剪力图为平直线，弯矩图为斜直线。正确6、 组合图形既可以是图形跟图形之和，也可以是图形跟图形之差。正确7、 当圆轴的扭矩沿杆长连续变化时，可以用公式计算扭转角。错误8、 对于实际压杆，如以临界力作为轴向外力的控制值，这是不安全的。正确9、 图示结构中，BC杆件为梁杆。正确10、 力在坐标轴上的投影是代数量，但有方向和作用线。错误11、 欧拉公式的适用范围可表示为。错误12、 图示铰接链杆体系，按W=2j-(b+r) 公式计算自由度时，该体系的支杆数r=6。正确13、同一平面图形对该平面内任一轴的静矩可能为正、可能为负、可能为零。正确 14、任一杆件或体系中一几何不变部分均可视为一个刚体，一个平面刚体称为一个刚片。正确15、 材料的力学性能只取决于材料的成分和组织结构，与应力状态、温度和加载方式等因素无关。错误16、 实际应用中，不能把极限应力直接用于强度计算的控制应力，而是把许用应力作为构件工作时允许产生的最大应力值。正确17、 力偶作用在自由刚体上，一般使刚体产生转动，但有时也使刚体产生移动。错误18、 受力图上只画研究对象的简图及所受的全部主动力。错误19、 在作用有已知力系的刚体上，撤去某一平衡力系，则原已知力系对该刚体的作用效应不改变。正确20、 在线弹性变形的前提下，梁的变形与荷载成正比。正确21、 对同一物体作用效应相同的两个力系称为等效力系。 （ ）正确22、 两刚片用一铰和一链杆相连，且链杆及其延长线不通过铰，则组成内部几何不变且无多余约束的体系。正确23、 应变分为线应变和切应变。正确24、 静定平面刚架内力图的基本作法是杆梁法，即把刚架拆成杆件，其内力计算方法原则上与静定梁相同。正确25、 对于工程中常用的没有明显屈服阶段的塑性材料，国家标准规定，试件卸载后有0.2%的塑性应变时对应卸载点的应力值作为名义屈服极限。正确26、 悬臂梁受力如图，其剪力图和弯矩图均为平直线。错误27、 桁架中内力为零的杆称为零杆。正确28、 悬臂梁受力如图，1-1截面的剪力和2-2截面的剪力相等。正确29、 平面图形的形心一定跟该图形的重心重合。错误30、 平面弯曲时，梁的转角是以横截面绕中性轴转过的角度表示。正确31、 工程力学课程中的刚体是指处于平衡状态的物体。错误32、 铰链约束的约束反力作用线通过销钉中心，且作用线方位能预先确定。错误33、 积分法计算梁的变形时，在铰支座处，其边界条件是：截面的转角为零。错误34、 力对点之矩是力使物体绕某点转动效应的度量。正确35、 在一个体系上加上（或取消）若干个二元体，不影响原体系的几何可变性。正确36、 等直杆受力如图，BC段的扭矩为-3Me。正确37、 同一力对不同点之矩一般不同。正确38、 两端铰支理想细长压杆在临界轴力作用下失稳时，其挠曲线为半波正弦曲线。正确39、 被刚结点约束的物体，在结点处彼此不能有任何的相对移动和转动。正确40、 只有平面力系向力系所在平面内某点简化所得的主矩为零，原力系才能简化为一个合力。错误41、 图示体系上取消EFG部分，原体系的几何组成性质将发生改变。错误42、 梁发生弯曲变形时，中性轴是横截面的其中一根形心主惯性轴。正确43、 常见的单跨静定梁有简支梁、悬臂梁和伸臂梁。正确44、 轴向线应变是无量纲的量。正确45、 正应力的正负号约定为：压应力为正，拉应力为负。错误46、 对于梁而言，采用高强钢既能提高梁的强度，也能明显提高梁的刚度。错误47、 工程实际中的梁，强度一般起控制作用，通常是由强度条件选择梁的截面，再校核梁的刚度。正确48、 梁挠曲线的近似微分方程，也适用于大变形问题。错误49、 平面汇交力系的平衡方程既可以写成投影形式，也可以写成力矩平衡方程式。正确50、 梁挠曲线的近似微分方程，适用于理想线弹性材料制成的细长梁的小变形问题。正确二、单项选择题51、 如图所示，一绞盘有三个等长的柄，长为L，相互夹角为120，各柄柄端作用有与轴线垂直的力P，将该力系向BC连线的中点D简化，其结果为（ ）。 B、R=0，MD=3PL 52、 四本相同的书，每本重P，设属于书间的摩擦因数是0.1，书与手间摩擦因数为0.25，欲将四本书一起提起，则两侧应加的力F至少大于（ ）。 D、10P 53、如图所示的力三角形中，表示力F1 和力F2 和合力R的图形是（ ）。C、 图354、如图所示某种材料的-曲线，若在k点时将荷载慢慢卸掉，则-曲线将沿着与Oa平行的直线kA回落到A点，从图可以看出（ ）。B、 OA段是塑性变形，AB段是弹性变形 55、图示简支梁，已知C点的挠度为y，在其他条件不变的情况下，若将荷载F增大一倍，则C点的挠度为（ ）。C、2y；56、简支梁受力如图，下列说法正确的是（ ）。B、1-1截面的弯矩为-12kN.m，3-3截面的弯矩为零；57、 图示悬臂梁拟用(a)(b)两种方式搁置，则两种情况下的最大应力（max）(max）b为之比为（ ）。A、1/458、如图（a）、（b）所示面积相同的矩形截面和正方形截面，则下列选项中正确的是（ ）B、， 59、 冲床如图所示，若要在厚度为的钢板上冲出直径为d的圆孔，则冲头的冲压力F必须不小于（ ）。已知钢板的屈服应力s和强度极限应力b。D、60、 下列关于力偶性质的表述中，不正确的是（ ）。 C、力偶可以从一个刚体移转至另一刚体 61、 以下说法错误的是（ ）。B、对形心轴的静矩不一定为零62、 已知单元体如图所示，其主应力为1，2，主应变为1，2，材料的弹性模量和泊松比分别为E、，则3=（ ）。B、（1+2）63、 直径为d的圆形截面对其形心轴的回转半径为（ ）C、64、 简支梁受力如图，列弯矩方程时（ ）。D、 需要分三段；65、 均质杆AB重P=6KN，A端置于粗糙地面上，静滑动摩擦因数fs=0.3，B端靠在光滑墙上，杆在图示位置保持平衡，则杆在A端所受的摩擦力Fs为（ ）。C、66、 变形体在两个力作用下平衡的必要条件是（ ）。D、该二力大小相等，方向相反，作用线相同 67、 荷载、尺寸如图所示的简支梁，已知F=12kN，则支座A的约束反力为 ( ) A、（逆时针）；68、 汇交于O点的平面汇交力系，其平衡方程式可表示为二力矩形式。即：，但必须（ ）。B、点O不在A、B两点所连直线上；69、 低碳钢拉伸经过冷作硬化后, 以下四种指标哪种得到提高, 正确答案是（ ）。B、比例极限70、 等直杆受力如图，其上端截面的轴力为（ ）。C、-F+ql；71、 等直圆杆受力如图所示，杆中的最大切应力为（ ）。C、；72、 作用在一个刚体上的两力，满足的条件，则该二力可能是（ ）B、一对平衡的力或一个力偶；73、 以下说法正确的是（ ）。C、刚体在两个大小相等、方向相反、作用线相同的力作用下一定能平衡；74、 横截面面积相等、材料不同的两等直杆，承受相同的轴向拉力，则两杆的（ ）。B、轴力相同，横截面上的正应力也相同75、 图示等截面圆轴A端固定，在B截面和C端受主动力偶作用，下面四种答案中正确的是（ ）B、 单位长扭转角BC段大， C截面扭转角为零76、 边长为a的正方形截面对其对称轴的回转半径为（ ）D、77、 空心圆轴，其内外径之比为，扭转时轴内最大切应力为，这时横截面上内边缘的切应力为（ ）。D、。78、 已知图（a）所示矩形截面的形心主惯性矩分别、，则图（b）所示由图（a）矩形截面组成的组合截面的形心主惯性矩、分别为（ ）C、79、图示T字形截面，要使y、z轴始终为该截面的主惯性轴，则下述正确的是（ ）A、y轴不动，z轴平移80、 对于明显屈服阶段的塑性材料，工程上规定用作为名义屈服极限，以下说法正确的是（ ）。B、塑性应变量为81、 如图所示，一正方形薄板置于光滑的水平面上，开始处于静止状态。当沿正方形的四边作用如图所示的大小相等的四个力后，则薄板（ ）。C、只会转动82、 等直杆受一对轴向外力F作用发生拉伸变形. 已知横截面面积为A，则横截面上的正应力和450斜截面上的正应力分别为（ ）。A、F/A , F/(2A)； 83、 矩形截面细长压杆如题11.4图所示，其两端约束情况为：在纸平面内为两端铰支，在出平面内一端固定、一端夹支（不能水平移动与转动）。其横截面高度b和宽度a的合理比值为（ ）。B、284、下列关于力在轴上投影的表述中，不正确的是（ ）C、力在轴上投影的大小可以大于力的大小85、平面图形对其对称轴的（ ）A、静矩为零，惯性矩不为零 86、 平面一般力系的最后可能简化结果情形有（ ）。C、3种87、 关于固定铰支座，以下说法不正确的是（ ）。D、固定铰支座既能适用于平面机构或结构 ，也能适用于空间机构或结构。88、 有主次之分的物体系统，关于其荷载传递规律的论述不正确的是（ ）D、荷载不管是作用在主要部分上还是次要部分上，都可以互相传递。89、 图示各单元体在A点的切应变为2的是（ ）。C、90、 铸铁试件拉伸时沿横截面断裂，产生破坏的主要原因是（ ）。A、最大拉应力；91、 脆性材料的极限应力是材料的（ ）。D、强度极限。92、 梁的转角出现极值的截面为（ ）B、弯矩为零的截面93、 图示矩形截面梁采用两种放置方式, 从弯曲正应力强度观点, (b)的承载能力是(a)的多少倍?（ ）。A、2倍94、 胡克定律的适用范围是（ ）。D、材料为各向同性且处于线弹性范围内。95、 No25号槽钢截面如图, y轴和z轴是形心主轴, K和D点为肢中线交点, 该截面的弯心的大致位置应是（ ）。C、B点；96、 图示圆形拉杆直径为，拉杆头的直径为，挂在厚度为的支座上，在此连接中，校核拉杆剪切强度所取剪切面面积是（ ）。A、； 97、 图示任意形状截面，C为形心，在用惯性积的平行移轴公式时，a和b的正负号分别为（ ）B、a为负，b为正98、 图示受扭圆轴，抗扭刚度为常数，则A、C截面之间的相对扭转角为（ ） A、； 99、 如图所示等直杆，抗拉刚度为EA，则杆段BC的轴向线应变为（ ）。 C、；100、 已知F1，F2，F3，F4 为作用在一刚体上的平面汇交力系，其力矢之间的关系有如图所示的关系，所以有：（ ）C、其力系的合力为R=2F4 101、 一组合结构，尺寸及荷载如图所示，自重不计，则杆3所受的力为（ ）。 C、FN3=11.67kN102、 如图所示等直杆，抗拉刚度为EA，则杆件的总变形为（ ）。 D、0103、 如题图所示悬臂桁架，受到大小均为F的三个力的作用，则杆1内力的大小为（ ）。 A、0；104、 下列关于约束反力的表述中，不正确的是（ ）B、约束反力的大小和方向由约束构造特点确定105、 直径为d的实心圆截面等直梁的抗弯截面模量是（ ）。A、； 106、图为某梁的荷载图、剪力图和弯矩图。下列说法正确的是（ ）。 D、剪力图不正确，弯矩图不正确；107、 一T形截面悬臂梁如图所示，其中C为截面形心，该梁横截面的（ ）。D、中性轴为z0，最大拉应力在下边缘处。108、塑性材料的极限应力是材料的（ ）。C、屈服极限；109、 力偶对坐标轴上的任意点取矩为（ ）。 A、力偶矩原值 110、 用积分法计算图示梁的变形时，梁的挠曲线方程如何分段，以及确定积分常数的条件，以下回答正确的是（ ）。 C、分两段，边界条件为yA=0，yB=0，连续条件为,；111、如果梁上某段承受梯形分布荷载，那么该梁段的挠曲线是（ ）。C、五次曲线；112、 关于铰链约束，以下说法不正确的是（ ）。 C、铰链约束的约束反力作用线方位能预先确定；113、 图示四根细长压杆，其材料、截面相同，它们在纸平面内失稳的先后次序正确的是（ ）。A、（a）（b）（c）（d）； 114、 轴向拉、压杆横截面上正应力公式的应用条件是（ ）。B、杆件必须由同一材料制成；115、 等直杆受力如图，其轴力图（ ）。B、在B截面连续；116、 如下图所示给出了悬臂梁上1、2、3、4点的应力状态，其中错误的为图（ ）。D、117、 材料相同的两个单元体如图所示，相同的是（ ）。 B、体积改变比例 118、 直径为d的实心圆轴的抗扭截面模量是（ ）。B、； 难度3解题方法参考答案B119、 如图所示，在平板和受拉螺栓之间垫一个垫圈，可以提高（ ）强度。A、平板的挤压； 难度4解题方法参考答案A120、 简支梁受力如图，下列说法正确的是（ ）。C、1-1截面的剪力与2-2截面的剪力相等；难度4解题方法参考答案C121、 等直杆受力如图，其轴力方程为（ ）。B、一次函数；难度3解题方法参考答案B122、 以下说法正确的是（ ）。C、作用区域相对于物体很小或由于其他原因以致可以不计的力称为集中力；难度3解题方法参考答案C123、 等直杆受力如图，其上端截面的轴力为（ ）。C、F+ql；难度3解题方法参考答案C124、 如图所示等直杆，抗拉刚度为EA，则杆段AB的轴向线应变为（ ）。A、； 难度3解题方法参考答案A125、 如图所示，插销穿过水平位置的平板上的圆孔，在其下端受有一拉力F，该插销的剪切面面积和挤压面面积分别等于（ ）。B、d h，难度3解题方法参考答案B126、 若图示梁B端的转角，则力偶矩等于（ ）。D、Fl /8 。难度4解题方法参考答案D127、 下述结论中正确的是（ ）。 C、应力是分布内力的集度； 难度3解题方法参考答案C128、 图示梁，弯矩图发生突变的截面是： B、C截面 难度3解题方法参考答案B129、 铸铁试件压缩时沿与轴线约为45o的斜截面断裂，产生破坏的主要原因是（ ）。 B、最大切应力；难度3解题方法参考答案B130、 如图所示平面图形的形心坐标正确的是（ ）。 C、（，） 难度3解题方法参考答案C四、 计算题131、 试校核图示连接销钉的剪切强度。已知F=100KN，销钉直径d=30mm，材料的许用剪切力=60Mpa，若强度不够，应改用至少多大直径的销钉？ 难度4解题方法参考答案解：销钉的每一个剪切面所承受的剪力如图所示，Fs=F/2。销钉的剪切强度校核为：因此，强度不够，不够安全工作。利用强度条件进行截面设计：即，则有：故，改用直径d=33mm的销钉。132、 一等截面静定梁受力如图所示，其抗弯刚度为EI。试用叠加法求D截面处的挠度。难度5解题方法参考答案（1）只考虑BC段的变形，即刚化AC部分：； （2）只考虑AC段的外力，即刚化BC部分： （3）叠加：；133、 图示一细长压杆，截面为bh的矩形，就xy平面内的弹性曲线而言它是两端铰支，就xz平面内的弹性曲线而言它是两端固定，问b和h的比例应等于多少才合理？难度5解题方法参考答案在x-y平面内弯曲时，因两端铰支，所以。弯曲的中性轴为z轴，惯性矩应取在x-z平面内弯曲时，因两端固定，所以。弯曲的中性轴为y轴，所以惯性矩应取令（这样最合理），得所以134、 梁必须满足强度条件和刚度条件，在建筑工程中，起控制作用的一般是_条件。 难度3解题方法参考答案强度135、 某实心圆轴受扭如图（a）所示，直径为d，其最大外力偶矩设为。现将轴线附近范围内的材料去掉，如图（b）所示，试计算此时该轴的最大外力偶矩与相比减少的百分比。难度4解题方法参考答案6.2% 136、 试求图示体系的计算自由度。难度4解题方法参考答案W = 2j-(b+r) = 25-(4+6) = 0137、 如图所示，简支梁AB上作用有三角形分布的荷载，求合力的大小及其作用点的位置。 难度5解题方法合力矩定理的应用。参考答案解：（1）求合力R的大小及方向 距A端x处的分布荷载集度为： 则分布荷载的合力为： 合力R的方向与分布荷载的方向相同，即垂直向下。（2）求合力R的作用位置根据合力矩定理，将合力和分布荷载都对A点取矩，设合力R到A点的距离为l1，则：可得： 138、 如图所示矩形截面梁，已知材料的许用正应力，许用切应力。试校核梁的强度。难度4解题方法参考答案139、 图示等截面悬臂梁的抗弯刚度EI为常数，受集中力F和均布荷载q作用，已知。试用叠加法求B截面处的挠度和B截面的转角。难度3解题方法参考答案将荷载分解为两种简单荷载如下图（b）和（c）所示，由附录A可查出：，式中，第一个下标表示变形所在的截面位置，第二个下标表示引起该变形的原因。力F引起的变形和中的负号，是因为该力的方向和附表A对应栏中力的方向相反。将上述结果叠加，并代入已知条件，可得（向上）（ 逆时针 ）140、 平面钢架受力如图所示，已知F=50kN，忽略钢架自重，求钢架A、D处的支座反力。难度4解题方法正确识别约束类型，灵活运用静力学公理和推论，解析法列受力平衡方程求解。参考答案（1）构件受力分析 取钢架为研究对象，钢架受水平集中力F作用，A点的支反力FA和D点的支反力FD方向如下图所示：D点处支座为活动铰支座，其约束反力FD的方向竖直向上。A点处支座为固定铰支座，其约束反力FA的方向未定，但由于钢架只受到三个力的作用，且F与FD交于C点，根据三力平衡汇交定理，FA作用线必沿AC方向。（2）列平衡方程求解未知量FA和FD 选取坐标系如上图所示。由Fx=0 F+FAcos=0 由Fy=0 FD+FAsin=0 根据三角函数关系，有， 可解得： FA=56kN，FD=25kN四、填空题141、 采用分层计算法计算支反力和内力，其关键是分清主次，先“ ”后“ ”。难度3解题方法参考答案附，基 142、 平面汇交力系平衡的几何条件为：力系中各力组成的力多边形_。 难度2解题方法参考答案自行封闭143、 梁横截面上作用有负弯矩，则中性轴上侧各点承受的是_，下侧各点承受的是_。 难度3解题方法参考答案拉应力、压应力144、 建立平面任意力系平衡方程时，为方便求解，通常把坐标轴选在与_的方向上，把矩心选在_的作用点上。 难度3解题方法参考答案未知力垂直、未知力145、 两根等长、等截面的杆件，一根为刚质杆，另一根为铜质杆，在相同的外力作用下，它们的应力_，变形_。 难度3解题方法参考答案相同、不同146、 梁在平面弯曲时候的转角，实际上是指梁的横截面绕中性轴这条线所转动的角度，近似等于挠曲线方程y=f(x)_。 难度2解题方法参考答案对x的一阶导数147、 均匀分布载荷作用下的简支梁，在梁长度由L变为L/2时，其最大挠度将变为原来的_。 难度3解题方法参考答案1/16148、 轴力一定是_杆件的横截面。 难度2解题方法参考答案垂直于149、 作用在刚体上的两个力偶等效的充分必要条件是_，作用在刚体上的两个力等效的充分必要条件是_。 难度3解题方法参考答案力偶矩相等，力的大小、方向和作用线相同150、 低碳钢轴向拉伸可以分为四个阶段_。 难度2解题方法参考答案弹性阶段、屈服阶段、强化阶段和颈缩阶段151、 静定问题是指力系中未知反力个数_独立平衡方程个数，全部未知反力可以由独立平衡方程_的工程问题；而静不定问题是指力系中未知反力个数_独立平衡方程个数，全部未知反力_的工程问题。 难度2解题方法参考答案等于、完全求解、多于、不能完全求解152、 虎克定律的关系式l=FNl/EA 中，E表示材料抵抗_能力的一个系数，称为材料的_。EA表示杆件抵抗_能力的大小，称为杆件的_ 。 难度3解题方法参考答案弹性变形、弹性模量、弹性变形、抗拉（压）刚度153、 柔性体约束的约束反力，其作用线沿柔性体的中心线，其指向是_。难度2解题方法参考答案背离被约束物体154、 力对物体的矩正负号规定一般是这样的：力使物体绕矩心_转动时,力矩取_。 难度2解题方法参考答案逆时针方向、正号155、 梁变形后的轴线由原来的直线变为一条曲线，此曲线被称为_。 难度2解题方法参考答案挠曲线156、 平面弯曲变形的特征是_。 难度2解题方法参考答案梁在弯曲变形后的轴线与载荷作用面在一同个平面内157、 关于材料的基本假设有_。 难度2解题方法参考答案均匀性、连续性和各向同性158、 扭转切应力公式=MT./IP适用于_。 难度2解题方法参考答案线弹性范围内加载的圆轴159、 计算挤压面面积等于 。难度3解题方法参考答案实际挤压面面积沿挤压方面的正投影面积160、 在集中力偶作用处，剪力图_；在集中力作用处，剪力图_。 难度3解题方法参考答案无变化、发生突变161、 系统外物体对系统的作用力是物体系统的_力，物体系统中各构件间的相互作用力是物体系统的_力。画物体系统受力图时，只画_力，不画_力。 难度2解题方法参考答案外、内、外、内162、 应力与内力的关系是：_。 难度3解题方法参考答案应力是内力的集度163、 在所有的平行轴中，截面对惯性矩取得最小值的那个轴，其特点是_。 难度2解题方法参考答案通过截面形心164、 符号MO(F)中，脚标O表示_。 难度2解题方法参考答案矩心165、 当对钢制圆轴作扭转校核时，发现强度和刚度均比规定的要求低了20%，若安全系数不变，改用屈服极限提高了30%的钢材，则圆轴的强度_，刚度_。 难度3解题方法参考答案足够、仍不足166、 在剪切实用计算中，假设剪切应力在剪切面上是_的，切应力的计算公式是_。 难度2解题方法参考答案均匀、t=Q/A167、 重力为P的物体自由地放在倾角为的斜面上，物体与斜面间的摩擦角为m，若m，则物体_。 难度2解题方法参考答案处于滑动状态168、 指出图（a），（b），（c）中所有的二力杆构件_。难度2解题方法参考答案AC、AB、BC169、 表示构件内一点的应力状态时，首先是围绕该点截取一边长趋于零的_作为分离体，然后给出此分离体_的应力。 难度2解题方法参考答案微元体、各个面上170、 铸铁拉伸时无_现象；断口与轴线_，塑性变形很小。 难度2解题方法参考答案屈服、垂直171、 在两个力作用下处于平衡的构件称为_，此两力的作用线必过_。 难度2解题方法参考答案二力杆（或二力构件）、这两个力作用点的连线172、 梁在横向力作用下发生平面弯曲时，横截面上的最大正应力点和最大切应力点的应力情况是：最大正应力点的切应力_，最大切应力点的正应力_。 难度3解题方法参考答案一定为零、不一定为零173、 剪切面面积等于剪切面的实际面积，挤压面面积不等于接触面的实际面积，平面接触面时挤压面面积等于_，半圆柱面接触时挤压面面积等于_。 难度2解题方法参考答案平面的面积、直径乘以高度174、 轴向拉、压杆在横截面上正应力的计算公式为=N/A ，此公式在外力作用点附近的截面_。 难度2解题方法参考答案不成立175、 应力圆代表一点的_。 难度2解题方法参考答案应力状态176、 作用与反作用力定律的适用范围是_。 难度2解题方法参考答案对任何物体均适用177、 剪力图在某点的切线斜率等于该点的 ，且两者的正负号 。难度3解题方法参考答案荷载集度，相反 178、 一力F与x轴正向之间的夹角为钝角，那么该力在x轴上的投影为_。难度2解题方法参考答案X=Fcos179、 梁的抗弯刚度是_；圆轴的抗扭刚度是_；杆件的抗拉（压）刚度是_。 难度3解题方法参考答案EIZ、GIP、EA180、 工程实际中依据材料的抗拉压性能不同，低碳钢材料适宜做受_杆件，铸铁材料做_杆件。难度2解题方法参考答案抗拉（压）、抗压181、 多跨静定梁是由若干单跨静定梁用_连接而成的静定结构。难度2解题方法参考答案铰182、 平面任意力系的平衡条件是：力系的_和力系_分别等于零。 难度2解题方法参考答案合力、合力矩183、 用叠加法求梁的横截面挠度和转角时，需要满足的条件是：_。 难度2解题方法参考答案材料必须符合虎克定律184、 确定许用应力时，对于脆性材料为_极限应力，而塑性材料为_极限应力。 难度2解题方法参考答案强度、屈服185、 在计算组合截面对某轴的惯性矩时，可先_，再_，然后相加。 难度2解题方法参考答案将组合截面拆分为简单图形、分别计算各组成部分对该轴的惯性矩186、 由于截面形状、尺寸突然改变而引起局部区域的应力急剧增大的现象称为 。难度2解题方法参考答案应力集中 187、 某点在某个平面内的切应变是指该点处所取微体在该平面内 的改变量。难度2解题方法参考答案直角 188、 梁截面上弯矩正负号规定：当截面上的弯矩使其所在微段梁_时为负。 难度2解题方法参考答案弯曲上凸189、 载荷按照作用范围的大小可分为_和_。 难度2解题方法参考答案集中力、分布力190、 建立平面任意力系的二力矩式平衡方程应为：任意两点A、B为矩心列两个力矩方程，取x轴为投影轴列投影方程，但A、B两点的连线应_x轴。 难度2解题方法参考答案不能垂直于191、 梁上有集中力作用时，其剪力图有突变，突变值等于_，弯矩图在此处出现_。难度2解题方法参考答案该集中力数值大小、转折192、 如果安全系数取的过大，许用应力就_，需要用的材料就_；反之，安全系数取的小，构件的_就可能不够。 难度3解题方法参考答案小、多、强度193、 对于平面上由n个物体组成的系统来说，不论就系统还是就系统的部分或单个物体，都可以写一些平衡方程，但至多只有_个独立的平衡方程。 难度2解题方法参考答案3n194、 所谓应力是指截面上某点处 的分布内力，即 。难度2解题方法参考答案单位面积内、内力的集度 195、 平面任意力系平衡方程可以表示成不同的形式，但不论哪种形式的独立方程应为_个。 难度2解题方法参考答案三五、 画图题196、 如图所示多夸静定刚架，所受荷载及约束如图所示。各构件自重不计。分别画出刚架AB部分、刚架CD部分以及刚架ABD整体的受力图。难度3解题方法受力图要表现物体的真实受力情况。注意不同约束反力的特点，A处为固定铰支座，B和D处为可动铰支座。C处为铰链约束。同一约束处的反力在不同的受力图中必须前后一致。同时注意作用力和反作用力之间的关系。参考答案197、 如图所示三铰刚架，所受荷载及约束如图所示。各构件自重不计。分别画出刚架AC部分、刚架BC部分以及刚架ABC整体的受力图。难度4解题方法受力图要表现物体的真实受力情况。注意不同约束反力的特点，A和B处为固定铰支座，C处为铰链约束。同一约束处的反力在不同的受力图中必须前后一致。同时注意作用力和反作用力之间的关系。参考答案198、 如图所示简支刚架，所受荷载及约束如图所示。刚架自重不计。画出刚架ABCD的受力图。难度3解题方法受力图要表现物体的真实受力情况。注意不同支座约束反力的特点，A处为固定铰支座，B处为可动铰支座。参考答案199、 确定下图图示体系是何种体系？难度4解题方法掌握链杆约束与单铰约束的关系，灵活应用三刚片规则。参考答案分析：图示体系AC杆为一刚片，BC杆为一刚片，地面为一刚片。AC杆与地面通过两个链杆连接，由于连接两个刚片的两根链杆与一个单铰的约束作用相同，所以AC杆与地面相当于通过虚铰O1连接，同理，BC杆与地面相当于通过虚铰O2连接，同时，AC杆与BC杆通过单铰C连接。AC杆、BC杆和地面三个刚片通过不在同一条直线上的铰O1、O2和C两两相连，满足三刚片规则，所以是无多余约束的几何不变体系。200、 确定下图图示体系是何种体系？难度3解题方法无多余约束几何不变体系组成规则之三刚片规则的直接应用。参考答案图体系AB杆为一刚片，BCD杆为一刚片，地面为一刚片，三者通过不在一条直线上的三个单铰两两相连，符合三刚片规则，所以是无多余约束的几何不变体系。
