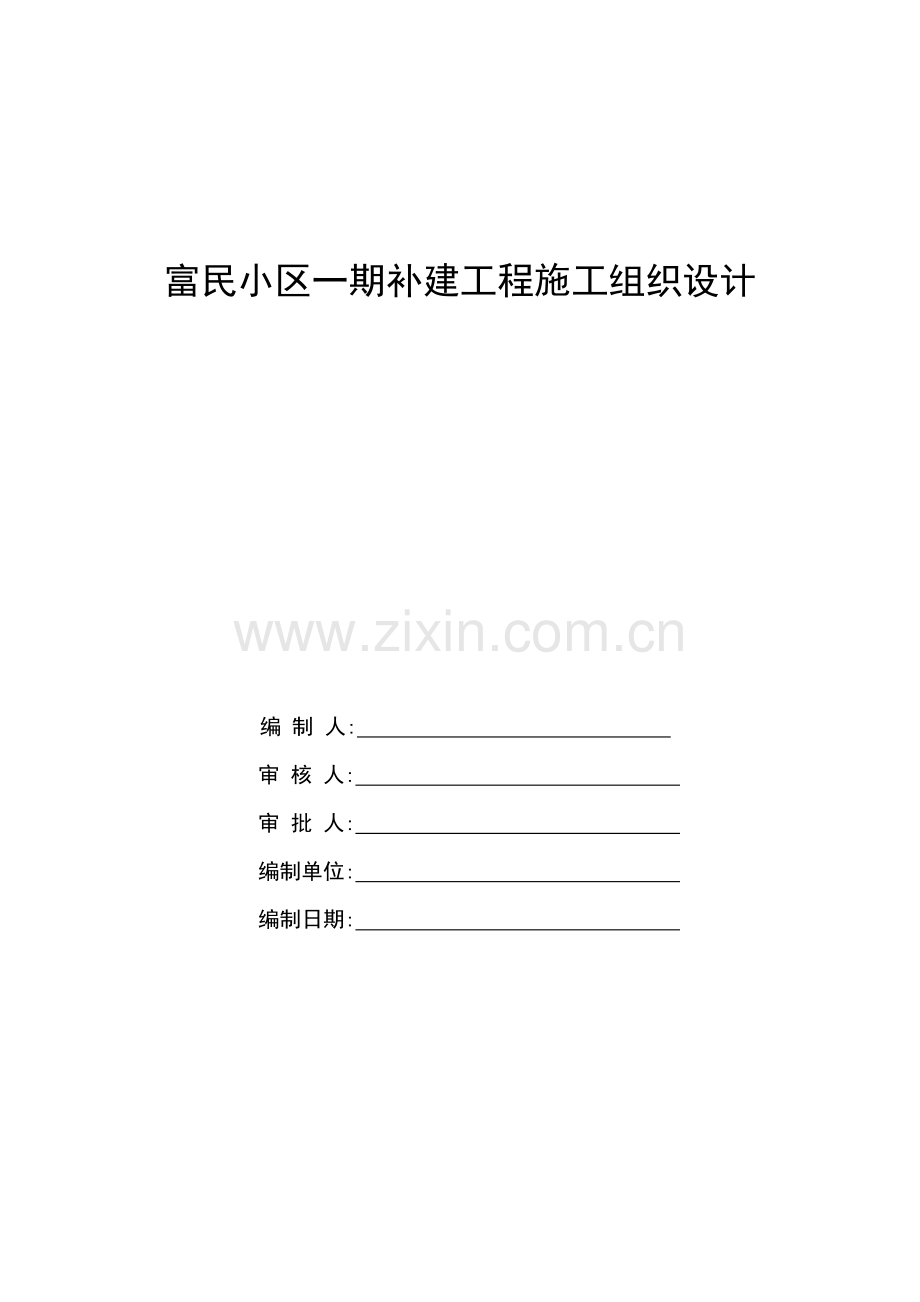

富民小区一期补建工程施工组织设计

编 制 人:
审 核 人:
审 批 人:
编制单位:
编制日期:

目 录
一、 编制依据 4
1. 相关资料 4
2. 工程设计规范与标准 4
二、编制原则 5
1.确保工期的原则 5
2.合理优化，优质高效的原则 5
3.安全第一原则 5
4.团结协作的原则 5
5.坚持文明施工和环境保护的原则 5
三、设计与施工说明 6
四、 工程概况 7
1. 合同工期:90天. 7
2.施工范围 7
3. 技术标准 7
4. 主要工程量 8
5.电力设置 11
6. 施工用材 11
五、 项目组织管理设置 11
六、 施工机械材料的计划进场 12
七、 雨水管、污水管及其施工方法 12
1.管道材料 12
2.雨水管道施工方案 12
（1）雨水管道施工工艺流程 12
（2）测量放线 13
（3）沟槽开挖和支护及排水设施 13
（4）管道基础及施工方案 15
（5）管节的预制、运输及现场堆放 16
（6）铺设管道 17
（7）附属构筑物、检查井及雨水口施工 18
（8）管道坞膀 18
（9）检查井 19
（10）雨水口 19
3.污水管道施工方案 19
（1）污水管道施工工艺流程 19
（2）测量放线 20
（3）第一次土方开挖 20
（4）井点降水 20
（5）打设槽钢板桩 21
（6）沟槽开挖及支护 21
（7）管道基础施工 22
（8）铺设管道 22
（9）附属构筑物、检查井等施工 22
（10）磅水（闭水）试验 23
（11）管道坞膀 23
（12）沟槽回填 23
八、 管道施工的质量工期保证措施 23
九、线下管线及其他地上地下设施的加固措施 24
十、管道施工的安全文明施工保证措施 24
十一、 收集利用系统工艺图 25
十二、冬雨季及农忙季节施工措施 26
1.雨季施工 26
2.冬季施工 27
3.农忙季节、节假日施工保证措施 29
十三、工程投入的主要施工机械设备表 29
十四、路基施工说明 30
1.路基部分要求 30
2.路面材料要求 30
3.施工注意事项 32
4.其它 33
5.路基路面强度要求 33
十五、投标人供应材料、设备和工程的质量保证措施 33
1.运用全面质量管理的措施 33
2.施工过程中的保证措施 34
3.保证施工人员操作技能的措施 34
4.具体的质量技术保证措施 34
十六、各工序的协调措施 35
1.与施工相关单位的协调 35
2.与建筑物业主及居民的协调 35
3.与可能出现的加工作业界面的协调 35
十七、施工现场环保措施 36
1、建立健全环境保证体系 36
2、定防止和减轻水流、大气污染措施 36
十八、施工现场维修措施 36
1.交通秩序维护 36
2.成品保护措施 37
十九、工程交验后服务措施 37

一、 编制依据
1. 相关资料
（1）建设单位设计委托书
（2）管线规划图、管线综合图
（3）道路场地施工图
（4）本院关于“富民小区一期补建工程市政设计”的设计任务书（2015-SG-009）
2. 工程设计规范与标准
（1）《室外给水设计规范》 （GB 50013-2006）
（2）《消防给水及消火栓系统技术规范》 （GB 50974-2014）
（3）《自动喷水灭火系统设计规范》 （GB 50084-2001）（2005年版）
（4）《给水排水工程管道结构设计规范》 （GB 50332-2002）
（5）《给水排水工程施工及验收规范》 （GB 50268-2008）
（6）《排水工程构筑物结构设计规范》 （GB 50069-2002）
（7）《建筑抗震设计规范》 （GB 50011-2010）
（8）《城市道路工程设计规范》 （CJJ37-2012）
（9）《公路水泥混泥土路面设计规范》 （JTG D40-2011）
（10）《水泥混凝土路面施工及验收规范》 （GBJ97-87）
（11）《城镇道路工程施工与质量验收规范》 （CJJ 1-2008）
（12）《公路路基设计规范》 （JTG D30-2004）
（13）《公路路基施工技术规程》 （JTG F10-2006）
（14）《厂矿道路设计规范》 （GBJ 22-87）
（15）《公路水泥混泥土路面施工技术规范标准细则》 （JTG F30-2014）
（16）《建筑与小区雨水利用工程技术规范》GB50400-2006
（17）《建筑中水设计规范》 GB500336-2002
（18）《建筑给排水设计规范》 GB50015-2003（2009年版）
（19）《城市污水再生利用 城市杂用水水质标准》 GB/T18920-2002
（20）《室外排水设计规范》 GB50014-2006（2014版）

二、编制原则
1.确保工期的原则
满足业主的工程及总公司对我项目经理部的工期要求。我们将完全按照《贵阳市青山路白云段道路工程建设项目一标段施工合同段合同文件》中业主对工期的要求，利用网络技术统筹安排，制定科学合理、严密的施工组织计划，搞好工序衔接，力求均衡生产，在确保业主要求的合同工期的前提下力争提前完工。
2.合理优化，优质高效的原则
在施工组织设计编制中，合理安排各项施工，对施工进行科学组织，优化管理。加强施工领导和管理，确保优质高效施工。使工程质量达到国家验收标准，工程一次验收合格通过，在此基础上力创优良。
（1）严格遵照业主对本项目的施工质量要求，结合本工程实际进行编制。
（2）严格遵守各有关设计图纸、设计规范、施工规范、安全规程和质量评定与验收标准。
（3）严格遵守招标文件各项条款要求，认真贯彻业主和监理工程师及其授权人或代表的指示、指令和要求。
（4）实施项目法管理，通过对劳动力、设备、材料、资金、技术信息的优化配置，实现成本、工期、质量和社会信誉的预期目标效果。
3.安全第一原则
安全工作是搞好生产的重要因素。在施工过程中，强化安全管理，杜绝伤亡事故。
严格遵照、遵守国家和当地政府关于施工安全、工地治安人员安全、劳动保护、土地使用与管理及环境保护等方面的具体规定和技术标准。
4.团结协作的原则
尊重工程所在地人民的生产、生活习惯，爱护当地人民的生命财产，互帮互学，与毗邻单位相互配合、相互支持、协调一致，共同营造良好的施工环境。一切忠实于业主、听从服务于业主。
5.坚持文明施工和环境保护的原则
施工过程中严格按照”建筑工地文明施工管理规定”要求执行，营造良好的施工环境。重视生态环境、强化环保意识，做好文明施工和环境保护。严格控制施工噪声、扬尘，处理好污水、弃碴、弃土，尊重当地民族习惯和风土民情，保障施工人员及周围群众人身和财产不因施工而受到损害。

三、设计与施工说明
1.设计内容
（1）消火栓给水管网设计:本次设计内容为25~30#房。由地下车库消防泵房出两根消防栓系统给水管，在室外成环状布置并与各栋楼室内消火栓出户管连接。
（2）喷淋给水管网设计:本次设计内容为25~30#房。由地下车库消防泵房出两根喷淋系统给水管并在室外成环状连接，在环上分别接出三个接口至1#车库、28#房和30#房，并将26#房屋顶消防水箱出水管就近接至室外喷淋给水环网。
（3）污水:本次设计范围为25~30#房，污水系统分三路排放，25、26#房污水收集后排至富民西路，27~29#房污水收集后排至新孟二路，30#房污水收集后排至富民中路。
（4）雨水:本次设计范围为25~30#房，25/26#房雨水收集后进入雨水回用池后多余的水排至富民西路，市民广场和27、28#房雨水收集后排至新孟二路，29#房收集后排至富民中路，30#房收集后排至新孟三路。
2.设计高程:采用青岛高层。
3.设计尺寸:标高、长度以米计，管径以毫米计，所注管径dn为管道公称外径；坡度以千分率计；本土采用黄海高程系统常州市2002年成果。
4.感到材料:室内消火栓、自动喷淋室外管道采用钢丝网骨架PE（PE80级）复合管，PN1.6Mpa。
管道基础:采用素土夯实基础。若沟底遇到有硬石、碎砖等坚硬物体时，清除后敷一层厚度不小于0.15m的沙土或素土并平整夯实。
管道接口:采用电容连接；与阀门等的连接采用标准法兰。法兰盘及螺栓防腐:两道环氧煤沥青。
5. 阀门及阀门井:阀门采用RVHX闸阀；喷淋管网所有闸阀应带有阀位锁定。
阀门井采用地面操作砖砌圆形立式闸阀井，见05S502-16。
检查井盖在车行道上采用重型球墨铸铁框盖（D400级）；其余采用钢纤维混凝土框盖（C250级）。
6. 室内消火栓系统管网和自动喷淋系统管网的水泵接合器位置参照单体给排水施工图。安装见图集99S203-23。
7. 管道试压:室内消火栓系统试验压力1.35Mpa；自动喷淋系统试验压力1.4Mpa。
8. 同标高管道交叉时遵循支管让干管、小管让大管的原则。采用45°弯头翻越。
9. 所用管材须满足《钢丝网骨架塑料（聚乙烯）复合管材及管件》（CJ/T 189-2007）的要求:施工及验收须满足《给水钢丝网骨架塑料（聚乙烯）复合管管道工程技术规程》 （CECS181-2005）及《给水排水管道工程施工及验收规范》 （GB50268-2008）的相关要求。
10. 本设计图应与综合管线图、其他专业管线施工图、建筑给排水施工图、道路场地施工图结合使用。
11. 本工程所有砖砌构筑物均采用Mu10水泥砖来代替粘土砖。

四、 工程概况
1. 合同工期:90天.
2.施工范围
富民小区一期工程项目位于江苏省常州市，补建部分绿地面积16000㎡，道路面积为6182㎡，现欲收集屋面、路面雨水，经过处理后的雨于该区域内的绿化烧酒，冲洗道路使用。
3. 技术标准
（1）技术标准:道路等级:小区道路
（2） 设计车速:15km/h
（3）设计轴载:BZZ-100
（4）路面类别:水泥砼路面
（5）设计使用年限:20年
（6）设计洪水频率:1/100
（7）抗震设防烈度:地震基本烈度7度
（8）道路横断面设计:本次4m以上道路均采用双向直线型路拱，横坡2.0%，指向道路外侧；4m及以下道路采用单向坡，坡度2.0%，指向建筑外侧；停车场均采用单项直线型路拱，横坡0.5%，指向道路内侧。
（9）路面结构层:车行道以及停车场地路面结构一致，全部采用:18cm水泥混凝土（抗折Cf≥4.5Mpa）+15cm10%石灰土。
（10）道路竖向设计:纵断面设计时主要依据有:①地块已经实施道路现状标高；②小区规划室外地坪标高6.0~6.2m。
（11）道路板块划分设计:本次道路设计板块主要尺寸有4.0×3.5m、4.0×3.0m和4.0×2.75m，最大边长不宜超过4.5m，最小边长不宜小于1.0m，相邻板的接缝应对齐，板角划分尽量不为锐角。
（12）土基处理层
为提高土基强度，在水泥砼路面车行道路面结构下采用20cm6%石灰土处理，使土基回弹模量达到26Mpa。路基施工时，应挖除耕植土等不适宜做路基回填土的土质，层厚按照20cm~30cm考虑；再对原槽土进行翻松处理，翻松厚度以满足在原槽上设置20cm3%的石灰土为前提，并保证路基的压实度要求。
（13） 本工程采用天然地基上的无筋扩展基础（C15砼），考虑地基承载力特征值为FaK>80Kpa（土质较差处，增加200厚碎石垫层）。±0.000以下墙体采用MU10混凝土实心砖，M7.5水泥砂浆砌筑。±0.000以上墙体采用MU10混凝土实心砖，M5.0混合砂浆砌筑。构造柱，圆梁及压顶混凝土等级为C20。钢筋锚固长度应满足03G101-1第33页。构造柱与基础连接大样详见<苏G02-2004>第3-05页2节点。墙身双面抹20厚1:3水泥砂浆面层，外墙刷耐脏灰色涂料。围墙每隔30米设置一处伸缩缝。

4. 主要工程量
（1）管道工程数量表
序号
名称
规格
材料
单位
数量
备注
1
钢丝网骨架PE管
dn160
PE
米
835
喷淋系统管网
2
钢丝网骨架PE管
dn160
PE
米
1700
消火栓系统管网
3
钢丝网骨架PE管
dn90
PE
米
15
喷淋系统管网
4
闸阀井（DN150）
Ф1200
砖砌
座
6
苏S01-2012/24，喷淋系统管网
5
闸阀井（DN150）
Ф1200
砖砌
座
18
苏S01-2012/24，消火栓系统管网
6
闸阀井（DN100）
Ф1200
砖砌
座
12
苏S01-2012/24，消火栓系统管网
7
DN150闸阀
RVHX-PN16

只
6
喷淋系统管网
8
DN150闸阀
RVHX-PN16

只
18
消火栓系统管网
9
DN100闸阀
RVHX-PN16

只
12
消火栓系统管网
10
dn160正三通

PE
只
4
喷淋系统管网
11
dn160*dn90正三通

PE
只
1
喷淋系统管网
12
dn160*90°弯头

PE
只
15
喷淋系统管网
13
dn160*45°弯头

PE
只
4
喷淋系统管网
14
dn160*dn160正三通

PE
只
3
消火栓系统管网
15
dn160*dn110正三通

PE
只
16
消火栓系统管网
16
dn160*90°弯头

PE
只
19
消火栓系统管网
17
dn110*90°弯头

PE
只
1
消火栓系统管网
18
dn160*45°弯头

PE
只
11
消火栓系统管网

注:45°弯头数量为平面图中所示数量，不包括管线交叉翻越所用之45°弯头
（2）路面强度工程数量表
名称
单位
数量
车行道水泥砼路面面积
平方米
11715
侧石长度
米
680
双排金山石长度
米
16

（3）雨水、污水工程数量表
序号
名称
规格
单位
数量
材料
备注
1
承插式雨水管
DN225
米
970
HDPE管（雨水口连接管）
环刚度≥8000N/㎡
2
承插式雨水管
d300
米
800
钢筋混凝土管
Ⅱ级
3
承插式雨水管
d400
米
805
钢筋混凝土管
Ⅱ级
4
承插式雨水管
d500
米
170
钢筋混凝土管
Ⅱ级
5
承插式污水管
DN300
米
981
球墨铸铁管
污水管用球墨铸铁管，压力等级C30
6
污水检查井
Ф700
座
64
砖砌
覆土≤1.0米时
7
污水检查井
Ф1000
座
30
砖砌
覆土>1.0米时
8
雨水检查井
Ф700
座
43
砖砌
覆土≤1.0米时
9
雨水检查井
Ф1000
座
90
砖砌
覆土>1.0米时
10
丙型单箅雨水口

座
214
砖砌

11
平箅式单箅雨水口

座
84
砖砌

12
偏沟式单箅雨水口

座
128
砖砌

5.电力设置
本工程照明灯具均采用YJV电力电缆供电，其中庭院灯主回路采用YJV-5*10 SC50供电。其他种类灯具采用YJV-3*6 SC32供电。其他种类灯具采用YJV-3*6 SC32供电。庭院灯回路主回路采用三相供电，支路为单相供电，施工时主回路接线时注意abc三相平衡接线。为保证供电及使用安全，每盏灯具均应设置接地极。施工时为方便施工及穿线，可适当增加手孔井。
6. 施工用材
钢丝网骨架PE管（dn160/dn90）、闸阀井（DN150）（Ф1200）、DN150闸阀（RVHX-PN16）、dn160正三通、dn160*dn90正三通、dn160*90°弯头、dn160*45°弯头、dn160*dn160正三通、dn160*dn110正三通、dn110*90°弯头、水泥、承插式雨水管（DN225/d300/d400/d500）、承插式污水管（DN300）、污水检查井（Ф700/Ф1000）、雨水检查井（Ф700/Ф1000）、丙型单箅雨水口、平箅式单箅雨水口、偏沟式单箅雨水口。

五、 项目组织管理设置
施工:常州市正益市政建筑安装有限公司
建设:常州黑牡丹置业有限公司
监理:江苏嘉越工程项目管理有限公司
设计:常州市规划设计院
中标价:579.893446万元。
项目经理:黄正伟 苏建安B（2005）0403942
技术负责人:周玉明 2011000893
质量负责人:吉留大 030411110082
安全负责人:罗根明 苏建安C（2005）0404119
造价:黄志伟 苏110D50973
材料员:杨丽华 （320404197112260661），060411010150
资料员:俞惠乾 080409000192
施工员:王宗材 32151040400070
安全员:

六、 施工机械材料的计划进场
1. 开工前落实有施工经验的劳动力，并计划适时组织进退场。
2. 根据施工图纸设计的材料规格、品种、数量、施工进度的要求编制合理的材料进场计划，有组织的进行采购。主要材料由项目部统一采购后合理配置到各项施工点。水泥等材料就近联系货源厂家或供货地点，直接汽运到现场；地方材料数量多，拟用汽运至材料场的运输方式。
3. 各种材料进场前必须进行试验和检验，如不符合要求绝不进场，自检、复试合格后报监理复检和抽查认可后方可进场使用。分批进场，分批试验，按检测数量要求进行抽两试验。对于进场的各种材料应分类堆放和保管；对于钢管、木材、水泥等做好防湿、防潮、防腐工作措施。
4. 工程机械及施工设备，按施工设备计划，由项目经理部呈报计划，总公司统一调度和选购，保证及时到位，详见主要机具设备表。工程机械和设备不仅做到数量上的保证，更注重质量的提高，机具和设备要有一套严密的管理制度，以提高机械效率促进生产力的提高。
5. 所有劳动力、机械及周转性材料退场必须在工程结束后有项目经理部计划退场。

七、 雨水管、污水管及其施工方法
1.管道材料
（1）雨水管:管径<300采用HDPE双壁波纹管（双壁承口），管径≥300采用钢筋混凝土管。
（2）污水管采用球墨铸铁管，其应满足《污水用球墨铸铁管、管件和附件GB/T 26081-2010》的要求。球墨铸铁管压力等级采用C30；出厂前应做好内外壁防腐，内壁采用高铝水泥砂浆衬里，外壁采用喷锌加环氧煤沥青。
2.雨水管道施工方案
（1）雨水管道施工工艺流程
测量放线 →沟槽挖土和支护（局部先进行浅层井点降水） → 管道基础施工 → 铺设管道 → 砖砌窨井→ 管道坞膀 → 沟槽回填
（2）测量放线
根据设计图，测设管道中心线和井中心位置，设立中心桩。管道中心线和井中心位置须经监理复核。
根据施工管道直径大小，按规定的沟槽宽定出边线，开挖前用白粉划线来控制，在沟槽外窨井位置的两侧设置控制桩，并记录两桩至窨井中心的距离，以备校核。
（3）沟槽开挖和支护及排水设施
雨水管的埋深较浅，管道埋深一般在1.5米～2.5米左右。该地区土质情况：上层为素填土，以粘性土为主，局部为粉土，土质松散。
据此，雨水管的沟槽采用放坡开挖，明排水施工。边坡1:1。沟槽用反铲挖掘机开挖，人工修坡，开挖时，应在设计槽底高程以上保留一定余量，避免超挖, 槽底以上20cm必须用人工修整底面，槽底的松散土、淤泥、大石块等要及时清除，并保持沟槽干燥，两侧不进行边坡支护，修整好底面，立即进行基础施工。
槽边堆土高度不宜高于1.5m（堆土边坡内侧按照1：1.5控制），在电杆、变压器附近堆土时其高度要考虑到距电线的安全距离，离槽边距离不得小于1.2m，施工机具设备停放离沟槽距离不得小于0.8m。
管道沟槽开挖的深度一般在2m左右，采用明沟排水法进行施工排水，具体方法如下：在沟槽的开挖过程中，在槽底设置排水沟，将地表水或槽底、槽坡渗流出来的地下水汇集到槽底的排水沟内，然后通过排水沟流入集水井，再用水泵将水抽走，抽出的水直接排入附近排水明沟，以保持沟槽干燥。排水沟深度比沟槽底低0.2m，集水井比排水沟低0.3m～0.5m，并保持水流畅通。
对于局部深度在3.0～4.5m，需先进行开挖，将表层1.5m的粘土挖除，上口宽度为15m左右，边坡为1：1.5，下层土基本上为粉细砂，然后在底面进行井点布置，根据管径大小，两排井点的布置宽度，一般在5.5～6.5m，井点管距坑壁不小于1m，间距为0.8~1.6m，滤管要埋在比槽底低0.9~1.2m处。井点降水2～3天后，进行沟槽开挖，边开挖边进行沟槽支护，支护采用组合钢撑板，其尺寸为厚6～6.4cm、宽16～20cm，长3～4m，横向放置，竖撑采用20×20cm木方，中间采用Φ63.5×6mm钢管作为撑柱。详见下图。

排水沟深度比沟槽底低0.2m，集水井比排水沟低0.3m～0.5m，并保持水流畅通。
对于局部深度在3.0～4.5m，需先进行开挖，将表层1.5m的粘土挖除，上口宽度为15m左右，边坡为1：1.5，下层土基本上为粉细砂，然后在底面进行井点布置，根据管径大小，两排井点的布置宽度，一般在5.5～6.5m，井点管距坑壁不小于1m，间距为0.8~1.6m，滤管要埋在比槽底低0.9~1.2m处。井点降水2～3天后，进行沟槽开挖，边开挖边进行沟槽支护，支护采用组合钢撑板，其尺寸为厚6～6.4cm、宽16～20cm，长3～4m，横向放置，竖撑采用20×20cm木方，中间采用Φ63.5×6mm钢管作为撑柱。详见下图。

（4）管道基础及施工方案
a.管道基础
球墨铸铁管管底采用10cm砂垫层，180°砂基础，参见苏S01-2012-96。覆土深度小于4米时，钢筋混凝土管采用10cm碎石垫层加120°混凝土基础，参见06MS201-3/19。遇其它不良地质情况时请及时与设计人员联系。
b.管道基础施工方案
（注意事项:沟槽开挖不得超挖，如超挖，严禁直接用素土回填，采用砂石回填。非车行道下的沟槽回填采用素土，车行道下的沟槽回填采用6%掺灰土回填，分层回填夯实，每层回填虚土厚度不超过20cm。沟槽回填土压实度均按轻型击实标准，柔性管道压实度分别为:管道两侧（胸腔）95%，管底以下100mm内90%，管顶以上500mm内的管道上部87%，此区域以外90%；刚性管道压实度分别为:管道两侧（胸腔）90%，管顶以上500mm内的管道上部87&，此区域以外90%。道路结构层范围内按道路压实度要求。）
在沟槽开挖完毕后，在槽口上方每隔20m或30m设置一个龙门板，基础施工前，必须及时复核高程样板标高，以控制挖土、垫层和基础面标高。龙门板必须稳定牢固，有一定刚度且不易变形，其顶部保持水平，用全站仪将中心位置测设在龙门板上并钉上中心钉，安装时在中心钉上系上锤球，确定中心位置，以中心线为准放出基础或垫层边线，如图所示。基础的底层土应人工挖除，修整槽底，如有超挖应用砾石砂或碎石等填实。
砾石砂垫层的铺设：当管道沟槽挖成，验槽达到设计要求，可以从高程样板上测出铺筑高度，插入木桩控制标高，即可进行砾石砂铺设。砾石砂最大粒径应小于7cm，铺筑前槽内不得有积水和淤泥。砾石砂以相应的管道基础宽度，进行铺筑、摊平、拍实。
对于硬聚氯乙稀UPVC加筋管管道基础采用垫层基础，对于一般的土质地段，垫层可为一层砂垫层（中粗砂），厚度为100mm；对处于地下水位以下的软土地基，垫层可采用150mm厚、颗粒尺寸为5～40mm的碎石或砾石砂，上面再铺50mm厚砂垫层（中粗砂）。管道基础夯实平整，密实度满足要求。
砼基础施工：砾石砂垫层上浇筑砼基础应按相应管道基础宽度安装侧向模板。基础定位于管道中心，拉线顺直。严格控制侧向模板的位置。侧向模板应具有一定的强度和刚度，以便于装拆和周转使用，安装应缝隙紧密、支撑牢固，并符合结构尺寸要求，一般可选用木板或钢模，砼采用商品混凝土，橄榄车运输，卸料槽卸料，人工摊铺，插入式振捣器或平板振捣器进行振捣。浇筑的砼在12h内不得浸水，混凝土强度达到2.5Mpa以上后方可拆模。
（5）管节的预制、运输及现场堆放
管道在预制时，我部将派施工技术人员会同监理不定期到厂方检查。管道采用汽车运输。运至现场的管道视现场情况就近沿途单排堆放。堆放时严禁管道中间有硬物顶撞，防止管道碰坏，同时服从现场调度排放，不得防碍机械的通行。待用的管材要进行检查验收，如有裂缝等缺陷的管材，不得使用，并做好记录，退回原厂。管节堆放，必须在起重机工作幅度范围内。两节管间要有一定间隙，以便捆管。管节捆绑生扣，可滚管，也可在地上开槽穿绳。钢丝绳不得从管心串过吊装。吊绳宜采用Ф3.65钢丝绳（抗拉强度为1961Mpa），所有绳扣均采用插辫方法，每扣不少于7花以便卸扣。
注：其中L为管长；Φ为管径；H≥L-2/5L；
单根绳长≥Φ×3.5+1.2H。
根据现场施工条件，管节重量大小选择起重设备。采用汽车吊（或者履带吊、挖掘机等）下管，下管应轻落，防止造成管材损坏和混凝土基础断裂。
下管用的起吊设备应停放在坚实的基础上，若地面软弱，要用方木、钢板等铺垫进行加固。下管时要有专人指挥。操作人员上下沟槽时，采用扶梯，扶梯要高出地面1m，人员上下时要密切配合，防止意外。
（6）铺设管道
本工程管道安装采用吊机下管、稳管，雨水管管径为d300～d500，在施工时以逆流方向进行铺设，承口应对向上游，插口对向下游，铺设前承口和插口用清水刷净。
稳管时，相邻两管底部应齐平。为避免因紧密相接使管口破损，并使柔性接口能承受少量弯曲，管子两端面之间应预留约１厘米的间隙。
排管前需检查混凝土基础的标高、轴线，清除基础表面的污泥、杂物及积水，在基础上弹出排管中心线。标高经复核后方可排管，排管时以控制管内底标高为准。
管道铺设要严格按照操作规程进行，管道接口需严密，管道间隙要符合设计要求，管枕、垫尖、管道不得左右晃动。
管道中心线垂直引至撑柱上，拉好中线，吊好锤球。管节铺设采用起吊设备在垂直方向吊管，采用两组手扳葫芦在管的左右两侧水平方向拉管。
排管铺设结束后，必须进行一次综合检查，当线形、标高、接口、管枕等符合质量要求时，方可进行下道工序的施工。
管道铺设质量验收标准应符合有关要求。
a.中线控制：本次施工采用边线法，即将管边线用钉子钉在龙门板桩上，通过锤球定位线定出边线，在基础上做好记号，稳管时通过锤线控制管道边线，这样管道就处于中心位置，用这种方法对中，比中心线法速度快。
b.高程控制：管道高程控制采用水准仪复测，龙门板控制高程。相邻两板的高程钉分别到管底标高的垂直距离应相等，则两高程钉之间连线的坡度即为管道坡度，该连线为坡度线。坡度线上任何一点到管底的垂直距离为一常数。
高程控制时，使用丁字形高程尺，将高程尺垂直放在管底，当标记和坡度线重合时，表明高程正确。管线平面位置与高程误差必须符合规范要求。管中心控制与高程控制必须同时进行。
（7）附属构筑物、检查井及雨水口施工
雨水管道检查井及雨水口为砖石砌筑，在施工时，井底基础应与管道基础同时浇筑。排水管检查井内的流槽，宜与井壁同时进行砌筑，流槽应与上下游管线底部接顺，井底基础与相邻管道基础同时浇筑，使两者基础浇筑条件一致，同时能减少接缝，避免了因接茬不好的因素，产生裂缝引起不均的沉降。
井内的踏步应随砌随安，位置准确，踏步安装后，未达砌筑强度前不得踩踏。此外，检查井的预留支管应随砌随安，预留管的直径、方向、标高应符合设计要求，管与井壁衔接处应严密，预留支管口宜用砂浆砌筑封口并抹平。
依据标准图集，雨水管出水口采用垫层、砌石基础，浆砌块石墙身。施工中用挖掘机根据图纸位置及标高挖出施工作业面，并用人工加以修整。浆砌块石采用砂浆将块石人工砌筑形成。砌筑时注意按照图纸尺寸并注意砂浆饱满。
（8）管道坞膀
本工程设计的管道坞膀，胸腔覆土采用中粗砂，钢筋砼管、玻璃钢夹砂管以及UPVC加筋管管道位于车行道下，回填土须回填至管顶以上500mm处，中粗砂干重不小于16KN/M3。管道位于绿化带内，胸腔覆土采用中粗砂，钢筋砼管须回填至管中心，玻璃钢夹砂管以及UPVC加筋管须回填至管顶。回填需对称均匀，洒水振实拍平，密实度满足要求。
（9）检查井
a.Ф700、Ф1000污水检查井，参见06MS201-3/18、06MS201-3/19。
b.Ф700、Ф1000雨水检查井，参见06MS201-3/9、06MS201-3/10。雨水检查井均做30cm落底（车库顶板上的井除外）。
c.检查井采用塑钢爬梯，塑钢爬梯做法详见06MS201-6。
d.车行道下的砖砌检查井底板采用C25钢筋混凝土预制底板，见图4/4，并在底板下采用10cm碎石垫层+10cm的C15混凝土找平，其余参见排水图集。
e.排水井盖:车行道上，雨污水检查井采用防盗球墨铸铁井盖（D400级）；非车行道上，雨污水检查井采用球墨铸铁井座、钢钎维混凝土（C250级）井盖。为防止异响，井盖侧向镶橡胶垫圈。
f.检查井的砖砌体需采用标号为MU15的水泥实心砖。
g.检查井全部采用内外粉刷至井顶部。车行道下的检查井井室周围50cm采用6%灰土处理，密实度≥90%。位于车行道上的检查井井周需采用加固措施，具体见道路施工图。
（10）雨水口
a.道路侧右边采用偏沟式单箅雨水口，参见06MS201-8/9；房屋下采用丙型单箅雨水口，参见苏S01-2012-225；道路铺装下采用平箅式单箅雨水口，参见06MS201-8/6。
b.雨水口连接管采用DN225HDPE双壁波纹管，连接管基础采用10cm碎石找平后浇注10cmC15混凝土垫层及C20混凝土回填至管顶20cm，宽度为官腔两侧各15cm。雨水口连接管设计坡度≥1%，覆土厚度≥0.70m；雨水口连接管接入检查井的水流转角小于90°时，水位落差不小于0.3m。所有雨水口均做20cm落底。
3.污水管道施工方案
（1）污水管道施工工艺流程
测量放线 → 第一次土方开挖 → 布置井点降水 → 打设槽钢板桩 → 沟槽开挖及支护 → 管道基础施工 → 铺设管道 → 污水井施工 → 磅水（闭水）试验 → 管道坞膀 → 沟槽回填
（2）测量放线
根据设计施工图，测设管道中心线和污水井中心位置，设立中心桩。管道中心线和井中心位置经监理复核后方可在施工中使用。
根据施工管道直径大小，按规定的沟槽宽定出边线，开挖前用白粉划线来控制，在沟槽外井位置的两侧设置控制桩，并记录两桩至井中心的距离，以备校核。
（3）第一次土方开挖
按照测量放出的开挖线，进行第一次开挖，将表层1.5m厚的粘土层开挖，上口宽度为13m左右，坡度为1：1.5，这样可以有效降低沟槽的深度，挖出的土离槽口尽量远，堆土高度宜小于1.5m。
（4）井点降水
由于污水管的埋深多在5.0m以上，管底最深为8.0m，为防止土层液化或管涌，沟槽采用板桩密排支撑，井点降水。
井点布置在沟槽两侧，60m左右为一流水作业段。井点管埋设前视污水管埋深，保证降低后的地下水位与槽底的最小深度大于0.5m，来确定井点管的长度和井点间距。
井点施工程序为：
放线定位—冲孔—安装井点管—填砂砾滤料—铺设总管—联接管连接井点管与集水总管—与抽气设备连通—安装集水箱和排水管—开动真空泵排气—开动离心水泵抽水—观察地下水位变化。
井点设备采用真空泵组合，即每套设备由5.5KW真空泵1台，2.8KW离心式水泵1台和1台气水分离器组成。每套井点设备有效抽水距离为60m，深度为地面以下6～8m。
为提高井点降水效果将井点管单排双侧布置，间距为0.8～1.0m，距离沟槽边1m左右，井点管入土深度要比设计沟槽底深0.9～1.2m。井点下端滤管长为1～1.5m，滤管上要先包一层细滤网，再包一层粗滤网，并用铁丝绑扎加以保护，滤水管必须埋入含水层内。
井管长度H（不包括滤管长度l）应符合下式要求：
H≥H1+h1+h2+iL
其中：
H1——为沟槽深度（m）；
h1——降低后的地下水位与槽底的最小深度，应大于0.5m；
i——为地下水计算降落坡度，环状井点为1/10，线状井点为1/3～1/4；
L——为井管至需要降低地下水位的水平距离，环状或双排井点为井管至沟槽中心的距离，单排井点为井管至沟槽对侧底的距离（m）；
h2——为井管露出槽顶的高度，一般为0.2～0.3m。
当井点管入土完毕后再安装集水总管，安装时应沿抽水水流方向有0.25～0.5％的上仰坡度。最后集水总管与井点管、真空泵连接，所有连接管都必须密封防止漏气。为保证井点连续不断地抽水，应配备双电源，以防断电，造成滤管堵塞。一般抽水3～5天后水位斗基本趋于稳定，正常出水规律为先大后小、先混后清。如不上水或水一直较混，或出现先清后又混等情况，应立即检查纠正。
（5）打设槽钢板桩
在第一次土方开挖的梯形沟槽中施打槽钢板桩，打设前，在最后矩形沟槽两边外侧10cm放出打设线。板桩材料选用[25a槽钢，按照沟槽深度不同选用不同的长度。根据上海地区的特点和施工经验，板桩入土深度（T）沟槽深度（H）比值α（α＝T/ H），在一般土质条件下，沟槽深度5m以内，α值宜取0.35；5～7m时宜取0.5；7m以上时，沟宜取0.65。板桩排列根据土质和沟槽深度等情况，采用咬口排列。咬口板桩应咬合紧密，板桩挺直，板桩打拔采用1m3履带式挖掘机配备振动沉桩锤进行施工，板桩的垂直度不能大于露出高度的1.5％。
施打板桩前应查明地下管线或地下构筑物，如有，先将管线外露，采取施工保护措施后再打设，或局部跳空采取其它支护措施。打设时，若出现板桩入土过慢，桩锤回弹过大，应查明原因，进行处理方可继续施打。
（6）沟槽开挖及支护
沟槽开挖采用挖掘机进行，沟槽深度较大的，采用两台以上挖掘机传递挖土，将开挖土方运离沟槽，对沟槽减少影响。挖土深度至2m时，应先距地面0.6～0.8m处撑头道支撑。管顶上的一道支撑与管顶净距不应小于20cm，离基础面上20cm处加设一道临时支撑。沟槽挖土与支撑应密切配合，做到随挖随撑。防止槽壁失稳而导致沟槽坍塌。挖掘机挖土时，应采取后退式挖土方法，严禁挖掘机进入未设支撑的区域内。
开挖的土方原则上就地堆置,但堆放高度不超过1.5m，堆置点离坑边距离不小于2m。施工时需计算沟槽边堆土对沟槽壁侧向土压力，以确保沟槽的稳定性。
（7）管道基础施工
按照设计要求，钢承口式钢筋混凝土管及丹麦管管道基座根据土质及降水效果选用基础形式，设计采用C25钢筋砼基础，横向配筋φ8 @200（上下层）、纵向配筋Φ10 @200（上下层）。若底板位于填土层上时，应将其全部挖除，再用级配砾石砂分层夯实回填至基底标高，压实度满足要求。硬聚氯乙稀UPVC加筋管管道基础按照《硬聚氯乙稀UPVC加筋管室外排水管道工程设计通用图》，管道基础采用碎石或砾石砂，碎石粒径为25～38mm，砾石砂的粒径为≤60mm。玻璃钢夹砂管管道
