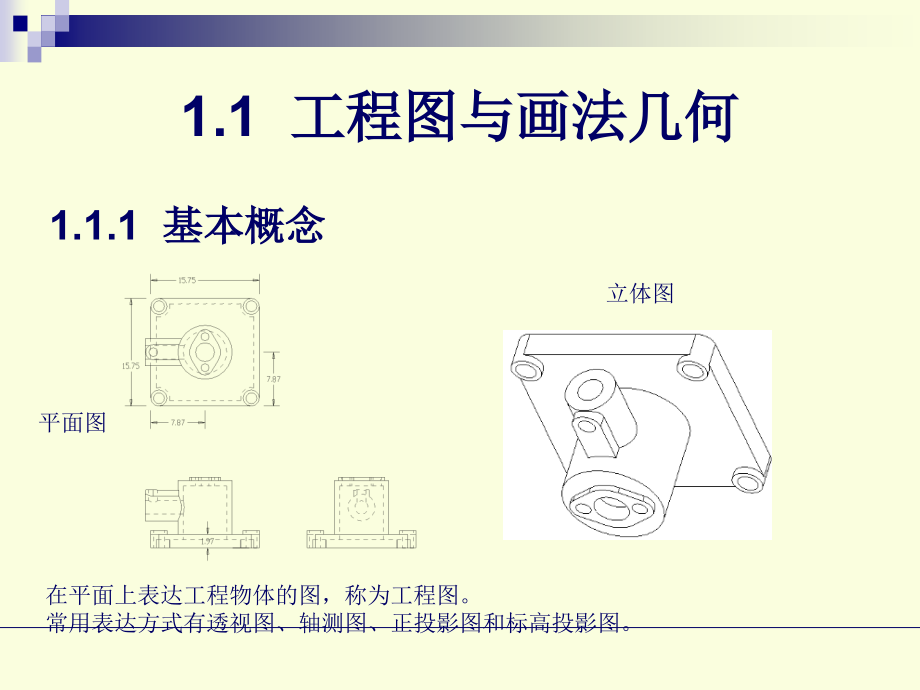

,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,第1章AutoCAD 2009与工程制图,AutoCAD 2009与工程制图的关系,AutoCAD 2009的界面与工具,图纸设置,文字设置,线条设置,尺寸标注,三维对象与平面图,1.1 工程图与画法几何,1.1.1 基本概念,立体图,平面图,在平面上表达工程物体的图，称为工程图。,常用表达方式有透视图、轴测图、正投影图和标高投影图。,1工程制图的任务与要求,（1）研究正投影的基本理论和作图方法。,（2）培养绘制和阅读工程图的能力，即培养图解能力。,（3）通过绘图、读图和图解的实践，培养空间想象能力。,（4）培养用计算机辅助绘图软件绘制图样的初步能力。,（5）正确使用绘图工具，包括实际手工工具和软件工具，掌握绘图的技巧和方法，又快又好地作出符合国家标准的工程图，并能正确地阅读一般的工程图纸。,1.1.2 工程制图的基本要求,2学习方法,（1）要培养空间与二维视图转换的想象能力。借助模型，加强图物对照的感性认识，直至可以完全依靠自己的空间想象能力看懂图纸。,（2）要培养实体的分解能力。一要掌握分解的思路，即空间问题，一定要拿到空间去分析研究，决定分解方案；二要掌握几何元素之间的各种基本关系（如平行、垂直、相交、交叉等）的表示方法。,（3）要提高自学能力与严谨的态度。工程图纸是施工的根据，必须与工程实践结合起来，而专业知识的学习主要靠用户自学。所以应从初学制图开始，严格要求自己，养成认真负责、一丝不苟和力求符合国家标准的工作态度。同时又要逐步提高绘图速度，达到又快又好的要求。,1.1.2 工程制图的基本要求,1.2,AutoCAD 2009与工程制图,1.,AutoCAD 2009的界面,1.2,AutoCAD 2009与工程制图,2.,AutoCAD 2009的工具与工程制图的关系,（1）图板：主要用来固定图纸。它一般是用胶合板制成，板面光滑平整，四边由平直的硬木镶边，其左侧边称为导边。常用的图板规格有0号、1号和2号。与此对应，AutoCAD提供绘图区，并且有相应的幅面图纸。,（2）绘制直线工具。,丁字尺：有木质和有机玻璃两种，由相互垂直的尺头和尺身组成。,三角板：一般由有机玻璃制成，可与丁字尺配合使用画垂直线和倾斜线。一副三角板有300mm600mm900mm和450mm450mm900mm两块。,与此对应，AutoCAD提供直线绘图,工具,、线型工具与几何约束工具。,1.2,AutoCAD 2009与工程制图,2.,AutoCAD 2009的工具与工程制图的关系,（3）比例尺：常为木质三棱柱体，也称为三棱尺。在它三面刻有6种不同的比例刻度。AutoCAD提供比例缩放工具。,（4）分规：其两腿均装有钢针，当两脚合拢时，两针尖应合成一点。主要用于量取尺寸和截取线段。AutoCAD应该提供裁剪工具。,（5）圆规：用于绘制圆弧和圆。AutoCAD提供圆工具和圆弧工具。,1.2,AutoCAD 2009与工程制图,2.,AutoCAD 2009的工具与工程制图的关系,（6）曲线板：绘制非圆曲线的常用工具。AutoCAD提供了样条曲线工具。,（7）铅笔：用来手工绘图的绘图工具。AutoCAD提供线型工具。如果用于写字，还必须提供字体样式工具。,（8）擦线板：用于擦拭不必要的线条和文字。AutoCAD提供了重画、重生成工具，用来刷新屏幕。,1.3,图 纸,1.3.1 图纸幅面与比例,1图纸幅面及格式,1.3,图 纸,1.3.1 图纸幅面与比例,2比例,种类,比例,原值比例,1:1,第一选择,放大比例,5:1 2:1,510,n,:1 210,n,:1 110,n,:1,缩小比例,1:2 1:5 1:10,1:210,n,1:510,n,1:110,n,第二选择,放大比例,4:1 2.5:1,410,n,:1 2.510,n,:1,缩小比例,1:1.5 1:2.5 1:3 1:4 1:6,1:1.510,n,1:2.510,n,1:310,n,1:410,n,1:610,n,表1-5 标准比例,1.3,图 纸,1.3.2,AutoCAD中图纸幅面的设置,1设置绘图单位,长度,：类型、精度,角度：类型、精度,拖放比例,基准角度的方向,输出样例,在功能区中选择【工具】【图形实用程序】中的【单位】按钮,或者在命令行窗口输入Units命令,1.3,图 纸,1.3.2,AutoCAD中图纸幅面的设置,2设置绘图区大小,绘图区就是确定图形设置所控制的区域，也就是手工绘图中图纸的尺寸。,图形界限相当于用户选择的图纸图幅大小。,图形界限的设置是通过LIMITS命令来确定的。,或者单击 按钮，在菜单栏中选择【格式】【图形界限】命令。,命令：Limits,重新设置模型空间界限：,指定左下角点或 开(ON)/关(OFF)：0,0(在命令行输入左下角坐标),指定右上角点：210,297(在命令行输入右上角坐标，完成设置),1.4 文字、线条与尺寸,1.4.1 字体,图 幅,字体h,A,0,A,1,A,2,A,3,A,4,汉字h,7,7,5,5,5,字母和数字h,5,5,3.5,3.5,3.5,1.4 文字、线条与尺寸,1.4.2 图线,1.4 文字、线条与尺寸,1.4.3 尺寸,1.5 自定义工作环境,设置工作空间,定义工作空间内容,工作空间的快速切换,第2章 工程图文档管理,AutoCAD 2009文件操作,AutoCAD 2009命令与输入,坐标系统与用户坐标系,设置图层、线型和颜色,通过工具栏选择图层设置,2.1 工程图档与AutoCAD文件,AutoCAD文件操作符合Windows基本操作习惯，比较特殊的有局部打开和快速查看。,2.2 AutoCAD 命令的执行方式,2.2.1 命令的执行方式,执行命令,：多种方式,命令:Pline,指定起点:(在图形区域选择起点),当前线宽为 0.0000,指定下一个点或 圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W):(指定第二个点),取消命令执行：ESC键或CTRL+C,重复执行命令,对话框与命令行的切换：在命令前加一连字符强迫该命令在命令行中显示命令提示，而不显示对话框。,2.2 AutoCAD 命令的执行方式,2.2.2 命令参数,大多数AutoCAD命令要求提供某些有关的参数,坐标点：鼠标或键盘输入,数值：键盘来输入 或鼠标,字符串：键盘输入,2.2 AutoCAD 命令的执行方式,2.2.3 系统变量,全局修改：系统变量是全局变量，可以使用统一的SETVAR命令进行查询和设置,单独修改：如果确切知道某个系统变量，可以直接在命令行输入该名称，单独修改即可,2.3 坐 标 系 统,笛卡儿坐标,1.直角坐标：用点到坐标轴X、Y、Z的距离来确定点的位置,绝对直角坐标：例如，(10,6),相对直角坐标：例如，4，6，-27,2.极坐标：用一个距离和角度来定位一个点,绝对极坐标：例如，2060,相对极坐标：例如，1045,2.4 图层、线型和颜色,2.4.1 图层基本概念及其特性,基本概念,：图层的线型、图层的颜色,图层的特性：无层数限制，有图层名字，在当前层工作，可以进行开与关、冻结与解冻、锁定与解锁等操作，以设置层的可见性与可操作性。,2.4 图层、线型和颜色,2.4.2 设置图层：3种方法,2.4 图层、线型和颜色,2.4.3 设置线型,2.4 图层、线型和颜色,2.4.4 设置颜色：索引颜色,、,真彩色,2.4.5 设置线宽：显示线宽,第3章 平面视图操作与编辑,平面视图操作的4种方法,对象的选择和特性更改,对象删除和恢复,对象的复制,3.1 平面视图操作,在绘制图形的过程中，图形位于视图中，视图同Windows标准窗口的基本操作没什么两样，但本身又带有一些不可替代的特色操作。用户可以对图形进行,缩放、移动和刷新,，还可,同时打开多个窗口,，通过各个窗口观察图形的不同部分。,3.1 视 图 操 作,3.1.1 图形的缩放,“缩放”面板或“标准”面板中的相应按钮,菜单：“视图”“缩放”相应选项,命令：ZOOM,AutoCAD 提供了多种缩放方式。,可以根据操作的需要选择适当的缩放方式。,3.1 视 图 操 作,按钮,含义,显示图纸的范围,缩放用矩形框选取的指定区域,显示本次操作中的上一次视图,放大或者缩小当前视口中的对象外观尺寸,在当前视窗中显示整张图形,动态缩放图形的生成部分,按所指定的比例缩放图形,以新建立的中心点和高度缩放图形,缩放以便尽可能大地显示一个或多个选定的对象并使其位于绘图区域中心,以一定倍数放大图形,以一定倍数缩小图形,3.1 视 图 操 作,3.1.2 图形的平移,“标准”面板“实时平移”,菜单：“视图”“平移”相应选项,命令：PAN,实时平移：光标变为手形光标,、任意拖动视图，按Esc键或Enter键结束平移。,定点平移：通过输入两点来平移图形。,3.1 视 图 操 作,3.1.3 鸟瞰视图,菜单：视图鸟瞰视图,命令：DSVIEWER,鸟瞰视图功能能够快速找到图形的特定部位，并进行移动或放大。,通过鸟瞰视图窗口可以实时缩放图形、平移图形，或改变鸟瞰图像的大小。,3.1 视 图 操 作,3.1.4 刷新视图,重画：,Redraw、Redrawall,重生成图形:Regen、Regenall,3.2 对象的选择和特性更改,3.2.1 选择对象,系统提供了多种选择对象的方式：直接选取、窗口方式、窗交方式、窗选方式、选择组中的对象 等。,选中前,选中后,3.2 对象的选择和特性更改,3.2.1 选择对象,选择相邻对象：对于图形中的一些距离比较近的、相交或重叠的对象，直接选择某一个对象是很困难的。可以采取在这些对象间循环切换的方法，直至切换到要选择的对象。,（1）在【选择对象】的提示下按住Shift键，在尽可能接近要选择对象处选择一点。系统提示如何进行选取操作。,（2）按住Shift键不放，重复按空格键，直到要选择的对象高亮度显示为止。,（3）按Enter键选定该对象。,3.2 对象的选择和特性更改,3.2.2 选择集模式和夹点编辑,使用“选择”选项卡可以设置选择模式、拾取框尺寸和对象排序方法，从而控制选择对象的方式。如果能熟悉该对话框的各种选项并可以进行设置，则能非常大地提高绘图效率。,3.2 对象的选择和特性更改,3.2.2 选择集模式和夹点编辑,夹点编辑：夹点就是一些特征控制点，对象夹点为用户提供了一种灵活方便的图形编辑方法。用户只需用光标拾取对象，即可将其加入选择集。此时，系统将对象以高亮显示，并标示出相应夹点。,基本操作：首先用光标拾取待编辑的对象，对象加入选择集并用蓝色方框标出相应的夹点。使用光标选择一个夹点作为基点进入夹点编辑模式，这个基点称为基准夹点，AutoCAD用红色实心方框标示出基准夹点。,在夹点编辑中，可以使用Shift键选择多个夹点作为基准夹点。在所选的基准夹点中选择一个基准夹点来激活夹点编辑模式。编辑时，所有基准夹点的几何完整性将保持不变。,3.2 对象的选择和特性更改,3.2.3 编辑对象特性,使用“特性”选项板可以列出选择对象的全部特性，可以直接修改这些特性。但是，有些特性是无法编辑的。,在“特性”选项板中选择要编辑的特性，在相应特性框中输入一个新值，也可以在下拉列表中选择需要的项。,3.2 编 辑 对 象,3.3.1 删除对象和恢复,删除对象,“修改”面板“删除”,菜单：修改删除,快捷菜单：选择“删除”选项,命令：ERASE,恢复删除的对象：使用OOPS命令，用户可以恢复最近一次被打断、定义成块和删除的对象。但是，对于以前删除的对象则无法恢复。用户想要恢复前几次删除的实体，只能使用放弃命令。,3.3 编 辑 对 象,3.3.2 复制对象,使用COPY命令复制对象,“修改”面板“复制”,菜单：修改复制,快捷菜单：选择对象单击鼠标右键在快捷菜单重选择“复制选择”。,命令：COPY,复制时，可以对选择的对象只复制一次，也可以进行多次复制。,3.3 编 辑 对 象,3.3.2 复制对象,在图形窗口之间复制、移动对象：在AutoCAD 中可以同时打开多个文档，用户可以快速在图形之间复制和粘贴，或从一个图形往另一个图形拖动对象。,可以使用CUTCLIP、COPYCLIP、COPYBASE、COPYLINK 命令将对象 复制到剪贴板，然后使用PASTECLIP、PASTEBLOCK、PASTEORIG、PASTESPEC将剪贴版中的对象粘贴到当前图形中。,也可以使用“编辑”菜单完成这些操作。,第4章 三维绘图基础,工作空间与三维建模空间,标准三维坐标系与用户坐标系,三维图像的类型,视觉样式管理器,三维视图观察,三维视图的动态观察与相机,视口与命名视图,4.1 工作空间与三维建模空间,工作空间是经过分组和组织的菜单、工具栏、选项板和控制面板的集合。不同的工作空间会对应不同的界面，使用户可以在面向任务的自定义绘图环境中工作。AutoCAD 2009提供【二维草图与注释】、【三维建模】和【AutoCAD经典】共3个带有基于任务的工作空间。,4.2 标准三维坐标系与用户坐标系,4.2.1 标准三维坐标系,1直角坐标,需要指定X、Y、Z三个方向上的值。格式如下：,X,Y,Z(绝对坐标),X,Y,Z(相对坐标),2柱面坐标,需要指定沿UCS X轴夹角方向、与UCS原点的距离以及垂直于XY平面的Z值。格式如下：,XY平面内与UCS原点的距离与X轴的角度,Z坐标值(绝对坐标),XY平面内与前一点的距离与X轴的角度,Z坐标值(相对坐标),3球面坐标,指定点与当前UCS原点的距离、与坐标原点连线在XY平面上的投影和X轴的夹角，以及与坐标原点的连线和XY平面的夹角，每项用尖括号“”作分隔符。格式如下：,与UCS原点的距离XY平面内的投影与X轴的角度与XY平面的角度(绝对坐标),与前一点的距离XY平面内的投影与X轴的角度与XY平面的角度(相对坐标),4.2 标准三维坐标系与用户坐标系,4.2.2 用户坐标系（UCS）,4.3 三维图像的类型与管理,4.3.1 三维图像的类型,4.3 三维图像的类型与管理,4.3.2 视觉样式管理器,在真实和概念样式中移动模型时，模型参照的光源以及表面显示等都是遵从系统默认值的。用户可以随时根据需要自定义视觉样式，突破当前的5种模式。这项工作可以通过视觉样式管理器来实现。,其基本的启动方式有3种。,在菜单栏中选择【工具】【选项板】【视觉样式】命令。,在命令行窗口输入Visualstyles并按Enter键。,在【视觉样式】功能面板中单击【视觉样式】按钮。,4.4 三维视图观察,4.4.1 设置观察方向,在菜单栏中选择【视图】【三维视图】【视点预设】命令。,在命令行窗口输入Ddvpoint并按Enter键。,4.4 三维视图观察,4.4.2 设置观察视点,在菜单栏中选择【视图】【三维视图】【视点】命令。,在命令行窗口输入Vpoint并按Enter键。,4.4 三维视图观察,4.4.3 显示UCS平面视图,在菜单栏中选择【视图】【三维视图】【平面视图】子菜单中的相应命令。,在命令行窗口输入Plan并按Enter键。,4.5 三维视图的动态观察与相机,在AutoCAD 2009中，对于三维对象的某些特殊面，往往通过静态操作来编辑是有困难的，所以，如何在动态环境中实时观察它就显得很重要。系统提供了【视图】功能面板，,4.5 三维视图的动态观察与相机,1受约束的动态观察,2自由动态观察,3连续动态观察,4.6 视口与命名视图,4.6.1 平铺视口,第5章 三视图与基本投影元素绘制,三视图基础知识,点的投影与AutoCAD 2009点绘制,直线的投影与AutoCAD 2009的直线绘制,AutoCAD 2009精确绘图辅助工具,5.1 三视图基础知识,5.1.1 三视图的形成,5.1 三视图基础知识,5.1.1 三视图的形成,5.1 三视图基础知识,5.1.2 三视图之间的关系,6.1.2 绘制圆弧,“绘图”面板“圆弧”按钮,菜单：绘图圆弧圆弧选项,命令：ARC,系统提供了很多种画圆弧的方法,采用不同的方法绘制的圆弧，如图所示。,6.1,圆（弧）和椭圆（弧）,5.2.1 点投影原理,5.2 点的投影,5.2 点的投影,5.2.2 AutoCAD 2009点绘制,1.设置点的样式及大小,菜单：格式点样式,命令：DDPTYPE,改变点样式和大小后，,对所有已经存在的点，,要执行重生成(REGEN)命,令后才会更改为设置的值。,5.2 点的投影,5.2.2 AutoCAD 2009点绘制,2.绘制一个点(单点),菜单：绘图点单点,命令：POINT,执行绘制点命令后，系统显示系统变量PDMODE和PDSIZE的值，即当前点的样式和大小。然后提示用户指定要绘制点的位置，可以使用键盘输入点坐标，也可用鼠标直接在屏幕上拾取点。,5.2 点的投影,5.2.2 AutoCAD 2009点绘制,3.绘制多个点(多点),菜单：绘图点多点,“绘图”面板“点”按钮,执行绘制多点命令后，系统的提示与绘制单个点的提示基本相同。绘制完一个点后，系统会继续提示用户绘制其他的点，直到用户按ESC键结束该命令为止。,5.2 点的投影,5.2.2 AutoCAD 2009点绘制,4.定数画点,菜单：绘图点定数等分,命令：DIVID,E,“定数等分的对象”可以是直线、圆、圆弧、多段线和样条曲线等，但不能是块、尺寸标注、文本及剖面线。,DIVIDE命令一次只能等分一个对象。,DIVIDE命令最多只能将一个对象分为32767份。,5.2 点的投影,5.2.2 AutoCAD 2009点绘制,5.定距等分点,菜单：绘图点定距等分,命令：MEASURE,“定距等分的对象”可以是直线、圆、圆弧、多段线和样条曲线等，但不能是块、尺寸标注、文本及剖面线。,放置点或块的起点位置是离选择对象点较近的端点。,若对象总长不能被指定间距整除，则选定对象的最后一段小于指定间距数值。,MEASURE命令一次只能测量一个对象。,5.3.1 直线的投影特性,5.3 直线的投影,5.3 直线的投影,5.3.2 AutoCAD 2009的直线绘制,1.绘制单一直线,“绘图”面板“直线”按钮,菜单：绘图直线,命令：LINE,用来绘制线段，可以画一条线段，也可以连续输入点坐标来绘制多条首尾相连的线段，或封闭的线段环。其中的每条线段都是独立的线对象，可使用线段编辑命令对单一的线段进行编辑。,5.3 直线的投影,5.3.2 AutoCAD 2009的直线绘制,2.绘制构造线,“绘图”面板“构造线”,菜单：绘图构造线,命令：XLINE,构造线是一种没有始点和终点的无限长直线。它通常被用作辅助绘图线，并单独地放在一层中。,可以绘制水平、垂直、与X轴成一定角度、或任意的构造线。,还可以绘制平分一已知角的构造线、平行构造线。,5.3 直线的投影,5.3.2 AutoCAD 2009的直线绘制,3.绘制射线,菜单：绘图射线,命令：RAY,射线是只有一个起始点并沿伸到无穷远的直线。,射线和构造线并不能作为图形的一部分，通常作图时仅将它们作为辅助线使用。,射线是辅助作图线，可放于单独一层并赋予一种颜色，便于独立处理以及与其他图线区分。,5.3 直线的投影,5.3.2 直线绘制,4.带宽度直线,命令行：TRACE,TRACE命令可以生成多条宽线，但它们都是独立对象。,(2)AutoCAD将输入的端点坐标放于线条中心线上，TRACE命令自动计算出端点倾角，以与下一条线段相连；第一段的宽线起点和最后一段宽线终点的角度为0,或90,。,(3)当系统变量FILLMODE为ON时，将填充所绘线条；当FILLMODE为OFF时，只画出轮廓。如图所示。,5.4 AutoCAD 2009精确绘图辅助工具,正交模式：光标只能沿水平或垂直方向移动，所以绘制的线条只能是完全水平或垂直的。,捕捉模式：光标只能按照一定间距的大小移动,。,栅格显示：为绘图提供一个可见参考,5.4 AutoCAD 2009精确绘图辅助工具,对象捕捉：在对象上准确定位某个点,5.4 AutoCAD 2009精确绘图辅助工具,极轴追踪：用来按照指定角度绘制对象,。,两种对象,捕捉追踪方式,5.4 AutoCAD 2009精确绘图辅助工具,自动捕捉与自动追踪,5.4 AutoCAD 2009精确绘图辅助工具,动态输入,6.1.4 绘制椭圆弧,“绘图”面板“椭圆”按钮,菜单：绘图椭圆圆弧,命令：ELLIPSE,相对于绘制椭圆来说，绘制椭圆弧比较简单。,首先确定椭圆形状。,通过指定椭圆弧的起始角度和终止角度确定椭圆弧。,或者输入参数或角度，绘制一定范围内的椭圆弧。,6.1,圆（弧）和椭圆（弧）,6.2 矩形、正多边形和区域填充,6.2.1 绘制矩形,“绘图”面板“矩形”按钮,菜单：绘图矩形,命行：RECTANG或RECTANGLE,可直接绘制倒角矩形。,可以绘制圆角矩形。,可以绘制有宽度的矩形。,还可以绘制有厚度或标高值的矩形。,6.2 矩形、正多边形和区域填充,6.2.2 绘制正多边形,“绘图”面板“正多边形”按钮,菜单：绘图正多边形,命令：POLYGON,正多边形是封闭多线段，线段数目为31024。,可通过指定正多边形中心、外接圆半径绘制正多边形。,可通过指定正多边形中心、内切圆半径绘制正多边行。,可以通过指定正多边形边长和方向绘制正多边形。,绘制的半径相同的不同正五边形如图所示。,6.3 绘 制 多 线,命令：MLINE,菜单：绘图多线,多线是指多条相互平行的直线，这些直线的线型可以相同，也可以不同。,使用“格式”菜单可以设置多线样式，多线特性等。,（多线实际应用少，可自学）,6.4 绘制样条曲线,“绘图”“样条曲线”按钮,命令行：Spline,菜单：绘图样条曲线,样条曲线是由多条线段光滑过渡组成。,绘制时需要指定起点、起点切向、拟合公差等。,可以绘制闭合的样条曲线，如图所示。,6.5 绘制多段线,绘制多段线,“绘图”面板“多段线”按钮,菜单：绘图多段线,命令：PLINE,多段线是由一系列线段和弧组成的，多段线的一个显著特点就是可以控制线宽。多段线除了能控制线宽外，还可以画锥形线、封闭多段线、用不同的方法画多段线弧，而且多段线可以方便地改变形状和进行曲线拟合。,还可绘制多段线弧，有多种绘制方式，其中有起点-圆心式、终点-角度式、终点-圆心式、起点-半径式和三点作弧式等，而且可以通过“方向”命令改变圆弧起始方向。,6.5 绘制多段线,多段线的分解,编辑多段线的优点是可以选取其中一段，就能编辑整条多段线，但有些时候，需要编辑其中一段。系统提供了EXPLODE命令，执行此命令可以把多段线分解成单个的对象。,多段线编辑,除了用标准的编辑方法外，还可以使用PEDIT命令来编辑多段线。PEDIT命令中的编辑选项包括打开、闭合、合并、宽度、编辑顶点、拟合、样条曲线、非曲线化、放弃，使用这些命令可以打开封闭的多段线，可以在封闭的多段线中添加线、弧等多段线，还可以改变多段线的形状。,6.6 修订云线与区域覆盖,6.6.1 修订云线,“绘图”面板“修订云线”按钮,“绘图”菜单“修订云线”,命令：revcloud,修订云线是,由连续圆弧组成的多段线。在检查或用红线圈阅图形时，可以使用修订云线功能亮显标记以提高工作效率。,用户可以为修订云线的弧长设置默认的最小值和最大值。绘制修订云线时，可以使用拾取点选择较短的弧线段来更改圆弧的大小。也可以通过调整拾取点来编辑修订云线的单个弧长和弦长。,6.6 修订云线、区域覆盖与表格,6.6.2 区域覆盖,菜单：“绘图”“擦除”,命令：wipeout,可以根据一系列点确定擦除对象的封闭多边形边界。,根据选定的闭合多段线确定擦除对象的多边形边界。,可以在图纸空间的布局上创建擦除对象，以便在模型空间中屏蔽对象。,第7章 AutoCAD 2009对象修改,复制操作,对象方位处理,对象变形处理,对象打断与合并,对象倒角,剖视图与图案填充,面域造型,功能面板设置,AutoCAD 2009大部分编辑命令集中放置在【修改】下拉菜单中，另外也可以通过【修改】和【修改II】功能面板选择,7.1 对象复制相关操作,7.1.1 镜像复制,“修改”面板“镜像”,菜单：修改镜像,命令：MIRROR,使用MIRROR命令,可以围绕用两点定义的轴线绘制对称图形,还可以选择删除原对象。,当对文本做镜像时，可以为文本完全镜像（MIRRTEXT=1），也可以是文本可读镜像（MIRRTEXT=0），如图所示。,7.1 对象复制相关操作,7.1.2 偏移复制,“修改”面板“偏移”,菜单：修改偏移,命令：OFFSET,指定偏移距离用OFFSET命令可以建立一个与原实体相似的另一个实体。,对不同图形执行偏移命令，会有不同结果：,偏移圆弧时，新圆弧的长度要发生变化，但新旧圆弧的中心角相同。,对直线、构造线、射线偏移时，实际上是将它们进行平行复制。,对圆或椭圆执行偏移命令，圆心不变，但圆半径或椭圆的长、短轴会发生变化。如图所示。,偏移样条曲线时，其长度和起始点要调整，使新样条曲线的各个端点均位于旧样条曲线相应端点处的法线方向上。,7.1 对象复制相关操作,7.1.3 阵列复制,“修改”面板“阵列”,菜单：修改阵列,命令：ARRAY,使用ARRAY命令可以利用一个实体组成含有多个相同实体的矩形方阵或环形方阵。,对于环形阵列，用户可以控制复制对象的数目。,对于矩形阵列，用户可以控制行和列的数目、它们之间的距离和是否旋转对象。,7.2 对象方位处理,7.2.1 移动对象,“修改”面板“移动”,菜单：修改移动,快捷菜单：选择要移动的对象，在绘图区域中单击鼠标右键显示快捷菜单，在快捷菜单中选择“移动”选项,命令：MOVE,移动时需要指定基点和位移。,AutoCAD将所选对象沿当前位置按照给定两点确定的位移矢量移动。,7.2 对象方位处理,7.2.2 旋转对象,“修改”面板“旋转”,菜单：修改旋转,快捷菜单：选择要进行旋转操作的对象，在绘图区域单击鼠标右键，在快捷菜单中选择“旋转”选项,命令：ROTAT,使用ROTATE命令，可以将图形对象绕某一基准点旋转，改变图形对象的方向。,旋转时通过指定参照，可避免用户去进行较为繁琐的计算。,7.2 对象方位处理,7.2.3 对齐对象,菜单：修改三维操作对齐,命令：ALIGN,ALIGN命令是Move命令与Rotate命令的组合。使用它，用户可以通过将对象移动、旋转和按比例缩放，使其与其他对象对齐，并可以选择不同的对齐方式。如图所示。,7.3 对象变形,7.3.1 缩放,“修改”面板“缩放”,菜单：修改缩放,快捷菜单：选择要进行比例缩放的对象，在绘图区域单击鼠标右键，在快捷菜单中选择“缩放”选项,命令：SCALE,SCALE命令它可按照用户需要将图形任意放大或缩小，而不需重画。,缩放时，可以输入缩放比例，也可以选择参考值让自动计算缩放系数。如图所示。,7.3 对象变形,7.3.2 拉伸对象,“修改”面板“拉伸”,菜单：修改拉伸,命令：STRETCH,STRETCH命令可以在一个方向上按用户所指定的尺寸拉伸图形。,使用交叉窗口或交叉多边形选择要拉伸的对象，则移动完全在窗口或多边形内的所有对象。如图所示。,对于由LINE、ARC、TRACE、SOLID、PLINE等命令绘制的直线段或圆弧段，若其整个对象均在窗口内，则执行的结果是对其移动。,7.3 对象变形,7.3.3 拉长对象,“修改”面板“拉长”,菜单：修改拉长,命令：LENGTHEN,LENGTHEN命令可延伸或缩短非闭合的直线、圆弧、非闭合多段线、椭圆弧和非闭合样条曲线的长度，也可以改变圆弧的角度。,多段线只能被缩短，不能被加长，而直线由长度控制加长或缩短，圆弧由圆心角控制。,7.3 对象缩放和变形,7.3.4 延伸对象,“修改”面板“延伸”,菜单：修改延伸,命令：EXTEND,EXTEND命令可以拉长或延伸直线或弧，使它与其他对象相接，也可以使它们精确地延伸至由其他对象定义的边界。如图所示。,可被延伸的对象包括圆弧、椭圆圆弧、直线、开放的二维多段线和三维多段线以及射线，有效的边界对象包括二维多段线、三维多段线、圆弧、圆、椭圆、浮动视口、直线、射线、面域、样条曲线、文字和构造线。,不封闭的多段线才能延长，封闭的多段线则不能。,7.3 对象缩放和变形,7.3.5 修剪对象,“修改”面板“修剪”,菜单：修改修剪,命令：TRIM,TRIM命令可以剪去对象上超过交点的部分。如图所示。,可以修剪的对象包括圆弧、圆、椭圆弧、直线、打开的二维和三维多段线、射线、构造线和样条曲线。可以作为剪切边的对象包括直线、弧、圆、椭圆、多段线、射线、构造线、区域填充、样条曲线。,7.4,对象打断与合并,7.4.1 打断,“修改”面板“打断”,菜单：修改打断,命令行：BREAK,BREAK命令可以把实体中某一部分在拾取点处打断，进而删除。如图所示。,可以打断的对象包括直线、圆、圆弧、多段线、椭圆、样条曲线、参照线和射线。,7.4,对象打断与合并,74.2 打断于点,“修改”面板“打断于点”,“打断于点”功能是“打断”功能的特殊情况，它将对象在选择点处直接打断，只需要选择一点即可。,7.4.3 合并,“修改”面板“合并”,可以将多个分开的相似对象合并起来。可以合并的对象包括圆弧、椭圆弧、直线、多段线和样条曲线。,7.5 对象倒角,7.5.1 倒棱角,“修改”面板“倒角”,菜单：修改倒角,命令：CHAMFER,可以进行倒角操作的对象包括直线、多段线、参照线和射线。另外，还可以进行多次连续倒角。如图所示。,如果倒直角的两个对象具有相同的图层、线型和颜色，则棱角对象也与其相同；否则倒角对象采用当前图层、线型和颜色。,7.5 对象倒角,7.5.2 倒圆角,“修改”面板“圆角”,菜单：修改圆角,命令：FILLET,FILLET命令可用光滑的弧把两个实体连接起来。该功能的对象主要包括直线、圆弧、椭圆弧、多义线、射线、构造线或样条曲线。另外还可以进行多次连续倒圆角。,在“修剪”模式下倒圆角时会将多余的线段修剪掉，并且两对象不相交时将其延伸以便使其相交；在“不修剪”模式下倒圆角时保留原线段，即不修剪也不延伸。如图所示。,7.5 对象倒角,7.5.3 多段线倒角,多段线是有宽度的直线和圆弧的结合体，编辑多段线过程中，只需要选取其中一段，而不用像编辑基本几何图形组成的实体一样要选取其中的每一段。但是“圆角”和“倒角”操作却不一样。,在一条多段线组成的闭合多边形中，可以有两种方法倒角。一种是作闭合多边形的一个倒角，另一种是对闭合多边形的所有边作倒角。如图所示。,7.6 剖视图与图案填充,7.6.1 剖视图的形成与画法,假想用剖切平面剖开机件，将处在观察者和剖切平面之间的部分移去，将其余部分向投影面投影，所得到的投影图称为剖视图。,7.6 剖视图与图案填充,7.6.2 图案填充,命令：BHATCH,菜单：绘图图案填充,“绘图”工具栏“图案填充”按钮,7.6 剖视图与图案填充,7.6.2 图案填充,选择填充范围时，可以以拾取点的形式自动确定填充区域的边界。也可以选取对象的方式确定填充区域的边界 。,可以选取文本作为图案填充的边界。如图是未选择文字和选取文本作为填充边界填充后的不同结果。,7.6 剖视图与图案填充,7.6.2 图案填充,删除孤岛：假如在一个边界包围的区域内又定义了另一个边界，则若不选取该项，则可以实现对两个边界之间的填充，即形成所谓非填充“孤岛”。,如图所示为孤岛填充的三种方式：普通孤岛填充、外部孤岛填充、忽略孤岛填充。,7.6 剖视图与图案填充,7.6.2 图案填充,渐变色填充，可以对封闭区域进行适当的渐变填充，形成比较好的修饰效果。,系统提供了用于渐变填充的9种固定图案，包括线性扫掠状、球状和抛物面状图案等。,图案填充和渐变填充对比效果如图所示。,7.6 剖视图与图案填充,7.6.2 图案填充,7.6 剖视图与图案填充,7.6.2 编辑填充图案,命令：HATCHEDIT,菜单：修改图案填充,执行命令后，提示选择关联填充对象，之后打开“边界图案填充”对话框进行设置。,7.6 剖视图与图案填充,7.6.2.图案可见性控制,利用FILL命令或系统变量FILLMODE，如图所示。,利用图层：若填充图案放在单独一层，在不需要显示该图案时，则将图案所在层关闭或冻结即可。,7.6 剖视图与图案填充,7.6.3 面域造型,命令：REGION,菜单：绘图面域,工具栏：“绘图”“面域”按钮,执行该命令后，系统提示选择对象，选择欲建立面域的边界后，回车结束。系统提示已提取个 环，已创建个 面域。,7.6 剖视图与图案填充,7.6.3 利用对话框建立面域,命令：BOUNDARY,菜单：绘图边界,从“对象类型”下拉表中选取“面域”选项。,单击“拾取点”按钮，转换到绘图区域，按照命令提示进行操作即可。,7.6 剖视图与图案填充,7.6.3 并集运算,命令：UNION,菜单：修改实体编辑并集,执行该命令后，系统提示求并的面域对象选择对象，回车结束。,计算的结果是得到一个新的面域，该面域由各参加并集运算的面域组成。如图所示。,7.6 剖视图与图案填充,7.6.3 差运算,命令：SUBTRACT,菜单：修改实体编辑差集,所谓差运算就是从一些面域中去掉一些面域而得到一个新面域。,计算的结果得到一个新面域，该面域由要减去的实体或面域减去被减去的实体或面域组成。如图所示。,7.6 剖视图与图案填充,7.6.3 相交运算,命令：INTERSECT,菜单：修改实体编辑交集,相交运算，就是求两个或多个面域的交集，即它们的公共部分。,计算的结果得到一个新面域，该面域由参与运算的所有面域的公共部分组成。如图所示。,7.6 剖视图与图案填充,建立面域或构造面域之后，AutoCAD 2009自动计算出面域的质量特性，如面积、周长、质心、惯性矩等。,命令：MASSPROP,菜单：工具查询,面域/质量特性,第8章 标 注 尺 寸,尺寸标注基础知识,尺寸标注类型与方法,设置尺寸标注,编辑尺寸标注和放置文本,公差标注,8.1 尺寸标注基础,8.1.1 尺寸标注组成,一个典型的尺寸标注通常由标注线、尺寸界线、箭头、尺寸文字等要素组成。有些尺寸标注还有引线、圆心标记和公差等要素。,8.1 尺寸标注基础,8.1.2 尺寸标注类型,AutoCAD提供了四种基本类型的尺寸标注，即线型尺寸标注、径向尺寸标注、角度尺寸标注和其它尺寸标注。,8.1 尺寸标注基础,8.1.3 基本步骤与工具,一般来说，图形标注应遵循下面步骤：,为尺寸标注创建一个独立的图层，使之与图形的其他信息分隔开。,为尺寸标注文本建立专门的文本类型。,打开“标注样式”对话框，然后通过设置尺寸线、尺寸界线、比例因子、尺寸格式、尺寸文本、尺寸单位、尺寸精度以及公差等，并保持所作的设置使其生效。,利用目标捕捉方式快速拾取定义点。,8.1 尺寸标注基础,AutoCAD提供了一套完整的尺寸标注命令，全部放在“标注”下拉菜单和标注工具栏中,8.2 尺寸标注方法,AutoCAD 提供了多种尺寸标注命令，包括直线型尺寸标注、角度型尺寸标注、径向尺寸标注、引线型尺寸标
