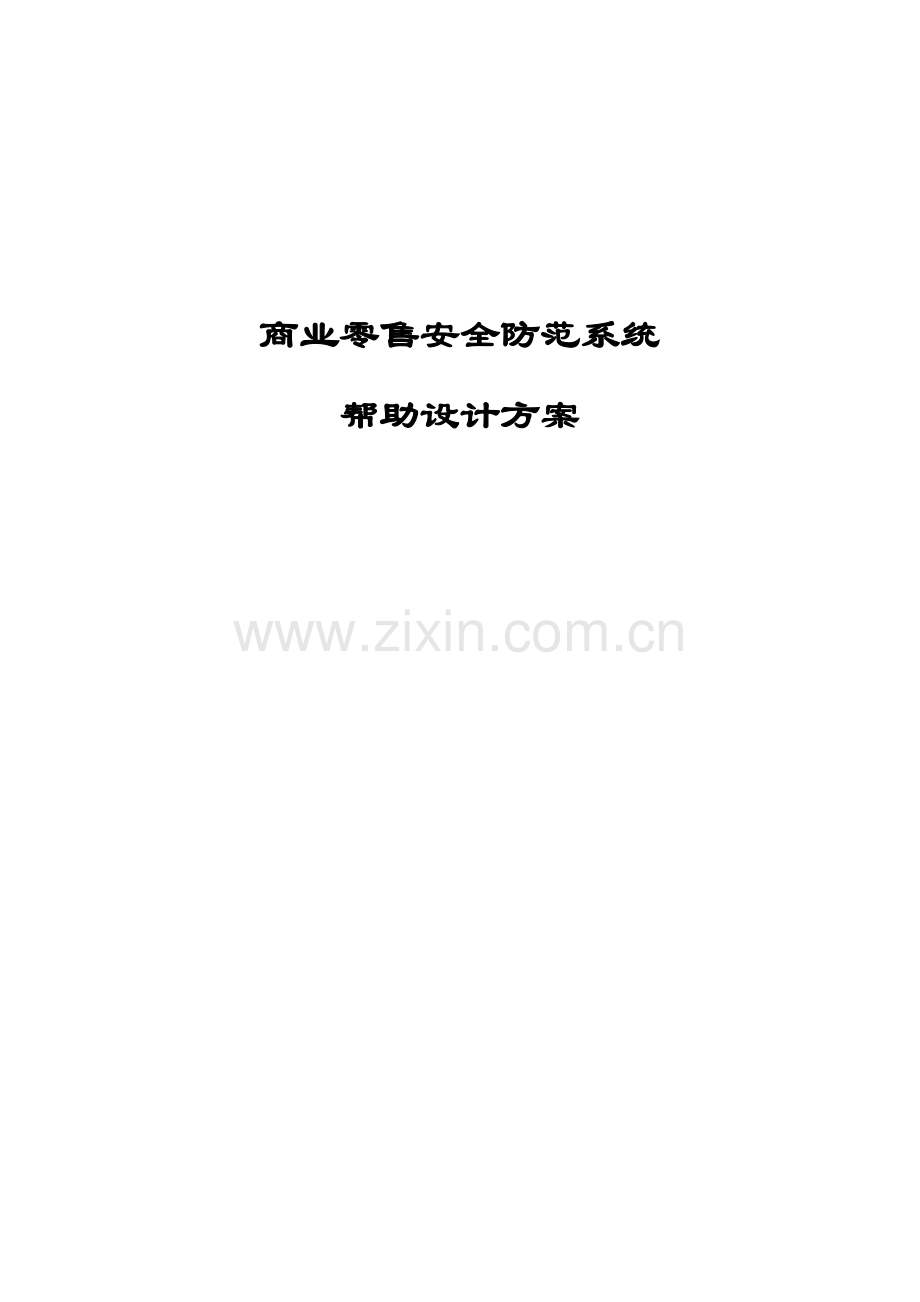

商业零售安全防范系统
帮助设计方案

第一部分 商业零售与安全防范
1． 商业零售的发展现状与趋势
进入九十年代以来，由于改革的进一步深入，市场经济迅猛发展，人民的生活质量有了很大的进步，人民消费水平也日益提高。全国各地的商场、超市如雨后春笋般遍地开花。在激烈竞争的市场环境中，精明的商家可谓镏铢必较，降低成本、提高效率，吸引顾客成为每一个商家所追求的目标。
大型的商场超市人员流动比较频繁，商家为了方便顾客购买，通常都采用开架销售的方式，使顾客可以自由的选购商品。而开架销售的方式既可以提高销售面积、减少人员、又可以加强服务、达到增加销售利润之目的，因此被越来越多的商家所采用。
2． 商业零售对安全防范系统的需求
随着中国零售业的发展和扩大，众多商场的经营者在现代管理中认识到了防损的重要性，卖出了商品未必就有相应的利润回报，然而损失或被盗的商品却是实实在在的利润。
开架销售的方式无疑会给顾客带来了极大的方便，并且售货员与顾客之间更容易沟通，但随之而来的是，这也给犯罪分子提供了可乘之机，单靠以往的人防已远远不能满足要求。
美国权威商业调查机构指出：美国1995年由店员内盗、店内盗窃、管理不善和供应商欺诈所造成的商场损耗高达250亿美元，平均商业零售损耗占销售总额的1.83%，而中国城市的零售损耗率更高达2.5%以上。
不仅如此，而且在商场下班以后，商场内大量的商品更是犯罪分子主要攻击的目标。因此，利用现代化的高科技技术手段，组成全方位监控安防系统是十分必要的。
供应商欺诈6%
管理不善20%
店员内盗39%
店内盗窃35%
商场损耗的主要原因：店员内盗、店内盗窃、管理不善和供应商欺诈。（如图所示）
3． 商业零售的安全防范策略
随着商家防损意识的逐步加强，现代化超市对其加强内部管理提出了更高的要求，一方面超市要更方便地为顾客服务，使顾客满意、如意，不能出现盲目怀疑顾客偷盗商品的行为，另一方面又必须在最大程度上防止商品流失，以及杜绝超市员工监守自盗、内外勾结的行为，以提高企业运作效率，提高经济效益。
为实现这种管理方面的更高要求，不仅要在企业内部管理机制、管理纪律上下工夫，更重要的是要有可靠的硬件设备，即做到出击准确有效，不放过任何偷盗行为。有了准确可靠的监督工具，任何心存侥幸心理的偷盗分子都会产生忌惮而放弃无谓的冒险尝试，即对不良分子起到一种震慑作用。另外，无数经验证明，监控系统还对在受监控区域工作的员工起到一种激励工作的作用，尤其在收银台上方装一部摄像机，不仅可以观察顾客付款情况，还可以监督收款人员的工作情况，杜绝财务上面的漏洞从而可提高企业工作效率。
心理学家认为挫折、机会、风险是盗窃犯罪的主要原因：
个人的心理失去平衡、生活上的挫折，会引起偷窃的欲望以宣泄不满；开架或自选商场给犯罪分子提供了可乘之机；偷窃时没有被抓住的风险或风险很小；都会增加偷窃的可能性。
因此对商品实行防盗保护，减少偷窃的机会；增大监控力度，增加案犯被抓住的可能性，提高偷窃的风险；都会减少店员内盗、店内盗窃的发生，提高经济效益。
同时我们也认为捉拿窃贼并非是最经济有效的方法，因为这样将会：
² 增加销售人员及保安人员的工作量；
² 浪费工作时间；
² 影响了对顾客的服务；
最佳的方法是防患于未然，拒窃贼于门外，同时可以采用开架销售方式，以达到提高销售面积、减少人员、加强服务、增加销售利润之目的。

4． 安全防范系统的发展现状与趋势
安防行业的发展趋势是“四化”：
² 前端球型化-------高速、多功能、美观而易安装的球型摄象机会取代传统的摄象机、镜头、云台、解码箱、防护罩及支架等烦琐而难看的组合
² 系统集成化-------监控、报警、门禁、楼宇自控、消防等多系统的集成
² 监控网络化-------多网点、分布式远程网络监控及报警处理
² 视频数字化-------视频/音频/数据基于电话线、ISDN、LAN/WAN的数字化传输
5． ADEMCO的满足商业零售需求的可行性和系统优势
ADEMCO（安定宝）集团已远远走在时代前沿：针对安防行业的发展趋势，安定宝集团迅速调整战略，在作为全球最大的安防报警器材供应商的基础上，又相继收购了：
² 美国著名的闭录电视监控系统（CCTV）供应商JAVELIN（标枪）公司
² 英国著名的高品质智能一体化球型摄象机供应商VCL公司
² 加拿大著名的远程监控制造商Rapid Eye公司
² 美国著名的门禁系统制造商Northern Computers（北方电脑）公司
集ADEMCO报警/消防、JAVELIN闭路监控、VCL一体化球型摄象机、Rapid Eye远程图像传输、Northern Computers门禁控制等多种系统于一体，并且实现了以JAVELIN闭路监控系统为中心，与ADEMCO报警主机及Northern Computers门禁等主要系统间的联动集成，从而使ADEMCO集团能够对整个安防事业提供多系统、全方位的支持。同时JAVELIN闭路监控系统以其良好的开放性和兼容性，也可以与其他厂家的消防、楼宇自控等系统实现联动集成。
安定宝的宗旨：以最新的技术、多元化集成性的产品、最强的支持服务于中国的安防事业。

第二部分 ADEMCO的商业零售安防解决方案
针对以上分析，我们采用以下对策：
1． 系统结构
l 闭路电视监控系统CCTV
在商场内安装闭路电视监控系统，不仅可以看到顾客的购物情况，还可以提早发现犯罪分子，并可打开录像机进行录象，以作为证据，对那些有不良企图的人们也起到一定的威慑作用。尤其在收银台上方装一部摄像机，不仅可以观察顾客付款情况，还可以监督收款人员的工作情况，杜绝财务上面的漏洞。
监控点设计：
监控点尽量能够覆盖整个商场，商场内所有人员的活动情况都可尽收眼底。摄像机尽量采用彩色半球型或一体化球型机，以提供较好的画面质量，同时不但美观大方，具有隐蔽性，而且不会破坏商场内的整体布局。
l 周界防范报警系统
在商场内安装周界防范报警系统，报警主机接收来自入侵探测器发出的报警信号，一旦发现非法入侵，报警主机即发出声光报警并指示入侵发生的部位。选择报警主机时，其容量一般要稍多于报警探头的数量，以便利于以后的系统扩充。同时报警主机必要时可以和所在辖区的110报警中心联网，实现警民联防。
布防点设计：
在防盗报警系统中，前端探测器的选型与安装位置十分关键，注意整个防区不要有盲区，以免给犯罪分子以可乘之机。根据商场内场地情况，可适当选择点型入侵探测器、直线型入侵探测器、面型入侵探测器、空间型入侵探测器。比如在门、窗部位可以安装门磁开关或玻璃破碎探测器等等。为了减少误报率，可将检测探头的几种性能结合起来，比如三鉴探测器是将微波、红外再加上人工智能处理技术，增强了抗干扰能力，也大大降低了误报率。
l 系统集成
ADEMCO（安定宝）集团将Javelin（标枪）的CCTV系统和Ademco的报警主机通过RS232串口方式有机的集成在一起，组成严密的安防体系。Ademco报警主机的每一个防区在Javelin（标枪）Q控或Q控+的系统软件中可以逐一设定，显示其状态。一旦有警情发生，报警信号可立即发出声光报警，并以编程方式联动CCTV，实现视频切换、报警录象以及自动打开现场灯光、门锁等等。
2． 系统扩展
系统根据容量大小可选用中小型Q控系统或中大型Q控+系统。
Q控是基于电脑的中小型多媒体CCTV系统（最大64路视频输入）。它通过电脑插卡方式接入输出视频信号，使用JO1350软件控制，实现摄象机到监视器的视频矩阵切换，云台和镜头的控制，报警联动以及与安定宝（ADEMCO）的报警系统（VISTA50以上)、北方电脑WIN-PAK门禁系统的系统集成功能。并具有开放式的通讯协议也使其易于和其他系统如消防报警系统、楼宇自控系统等实现系统集成。
Q控系统也能通过分控键盘或分控电脑对系统进行控制，并带有图形控制软件，可以直接对电子地图上的图标进行操作来完成各种功能，通过实时图象卡（视霸卡）还可在电脑上显示实时图象，从而构成一个灵活、方便的多媒体的矩阵系统。
Q控+系统同样是基于电脑的大型多媒体CCTV系统，拥有Q控的全部功能。通过独立于电脑的视频矩阵箱和报警箱与Q控+软件相连，使得系统容量比Q控更大（最大1000路视频输入）；通过JO1650软件，实现摄象机到监视器的视频矩阵切换，云台和镜头的控制，报警联动以及与安定宝（ADEMCO）的报警系统（VISTA50以上)、北方电脑WIN-PAK门禁系统的系统集成功能。并具有开放式的通讯协议也使其易于和其他系统如消防报警系统、楼宇自控系统等实现系统集成。
另外，采用Q网系统，可以在Q控和Q控+的基础上形成一个全球网络数字化CCTV系统。通过标准以太网络，TCP/IP协议编码压缩，可直接在网络上传送视频及控制信号，从而实现多网点、分布式的远程网络监控及报警处理。

第三部分 典型系统案例
一. 系统要求
某一典型超市如图所示，需要安装安全防范系统，要求该系统不仅能够监控整个超市，查看顾客购物状况，提早发现可疑迹象，同时也要防止可疑分子的非法入侵，尤其是夜间盗窃。

二. 设计思想
现代化的超市对其加强内部管理提出了更高的要求，一方面超市要更方便地为顾客服务，使顾客满意、如意，不能出现盲目怀疑顾客偷盗商品的行为，另一方面又必须在最大程度上防止商品流失，以及杜绝超市员工监守自盗、内外勾结的行为，以提高企业运作效率，提高经济效益
为实现这种管理方面的更高要求，不仅要在企业内部管理机制、管理纪律上下工夫，更重要的是要有可靠的硬件设备，即做到出击准确有效，不放过任何偷盗行为。有了准确可靠的监督工具，任何心存侥幸心理的偷盗分子都会产生忌惮而放弃无谓的冒险尝试，即对不良分子起到一种震慑作用。
同时我们也认为捉拿窃贼并非是最经济有效的方法，因为这样将会：
² 增加销售人员及保安人员的工作量；
² 浪费工作时间；
² 影响了对顾客的服务；
最佳的方法是防患于未然，拒窃贼于门外，同时可以采用开架销售方式，以达到提高销售面积、减少人员、加强服务、增加销售利润之目的。
因此，在商场超市内安装闭路电视监控系统，不仅可以看到顾客的购物情况，还可以提早发现犯罪分子，并可自动打开录像机进行录象，以作为证据，对那些有不良企图的人们也起到一定的震慑作用。同时对在监控区域工作的员工也起到一种激励工作的作用，尤其在收银区域上方装设摄像机，不仅可以观察顾客付款情况，还可以监督收款人员的工作情况，并可通过录象事后核查，以杜绝财务上的漏洞，从而可提高企业工作效率。
另外，在商场超市内安装防盗报警系统，根据商场内场地情况，恰当选择各类探测器，杜绝盲区以免犯罪分子有可乘之机，使系统既能够接收来自入侵探测器发出的报警信号，发出声光报警并能指示入侵警情发生的部位。同时可以联动闭路电视系统，自动打开警情周围灯光照明，切换报警画面进行报警核实，并启动录像机，将报警画面及时记录下来，作为证据以供事后核查，这一系列工作都通过系统主机自动完成。
报警系统必要时可以和所在辖区的110报警中心联网，实现警民联防。
本安全防范系统设计成为闭路电视监控系统和周界防范报警系统的一个集成化的安全管理系统，采用国际先进技术，下设各系统间可集成联动，也可独立工作，同时可透过网络与其他系统如BA、FA、OA等实现信息交换、数据共享。
性能可靠、操作简便、技术先进、扩展性强、维护方便是我们的设计思想；为用户着想，使业主的投资更趋合理是我们的宗旨。
三. 系统结构
整个安防系统由以下系统构成：
l 闭路电视监控系统
l 周界防范报警系统
闭路电视监控系统选用美国JAVELIN（标枪）全中文多媒体界面，全视频矩阵控制系统。JAVELIN具有最先进的系统组网能力，为美国白宫、国防部五角大楼提供着保安监控系统，并以稳定可靠、品质一流、设计成熟而得到业界公认，无疑是一套蕴藏巨大潜能的21世纪的监控系统。JAVELIN公司现为美国安定宝（ADEMCO）集团子公司。
周界防范报警系统选用美国ADEMCO（安定宝）公司报警主机。美国ADEMCO（安定宝）公司1929年于美国成立，为全球最大的电子防盗产品制造商，始终以技术先进、性能稳定，在安防业界保持着领先地位。
四. 系统设计及系统功能
1． 闭路电视监控系统
1.1 系统概述
在超市营业区、收银区、收货区以及重要工作区及其他保安要求度高的地方安装摄像机，各摄像机采集的摄像信号通过同轴视频电缆传送至超市的保安监控中心，通过矩阵控制器的切换，将视频画面显示到若干台监视器上，保安值班人员通过监视器，可随时发现可疑迹象，以便及时采取行动。同时，通过采用多画面分割器，可以将多个摄像机的画面播放在一台监视器上。采用24小时长延时录像机或数字录象机，可以将重要的需要连续监视的画面录象保存，定期存档，以便在发生事故后重放，搜索事故线索。
闭路电视监视系统在中央操作站通过以太网可与其他如BAS系统、报警系统、门禁系统、停车场系统、OAS等进行联网系统集成，以达到信息共享，协调工作的要求，中央管理系统可以对CCTV系统进行集中管理和控制。
1.2 系统方案
监控中心：
根据前端安装监控点的具体情况，灵活组合控制室内设备。主控系统采用Javelin Q控32×8（32路视频，8路视频输出）系统，通过Javelin所独有的电脑内插卡设计，所有矩阵功能用一台电脑完成，同时在经理办公室设置一台图形分控，便于经理人员随时掌握超市动态。
一台双工十六画面处理器，配合24小时录象机将重点保护区域显示在同一台大屏幕监视器上，并24小时录象。另一台录象机配合报警系统，通过软件编程，一旦有警情发生，视频图像自动切换到报警现场并予以录象。
监控点：
尽量能够覆盖整个超市，超市内所有人员的活动情况都可尽收眼底。摄像机采用彩色半球型固定摄象机或普通摄象机球型护罩或智能一体化球型摄象机，不仅提供较好的画面质量，而且美观大方，具有隐蔽性，又不破坏超市内的整体布局。
对于超市出入口、主要通道、经理室、财务室、收银区等重点保护区域安装固定摄象机，在服务台、营业区、收货区等特殊地点安装智能一体化球型摄象机，全方位操纵云台，跟踪掌握各方情况。
1.3 系统功能
l 本系统为电脑智能化操作平台，可靠性高，功能强大，使用中文Windows软件，用户界面友好，操作简便。
l 系统为开放式结构，可通过DDE、串口、继电器等多种方式与其他系统如BA、FA、OA系统完美集成。 这是目前国际上最先进的闭路电视监视系统集成方式。
l JAVELIN具有成熟的QNET数字图像网络系统。QNET利用电脑网络系统来实现观看、分送、图像切换和控制不同地点的闭路电视系统，甚至可以通过ISDN/DDN/ATM通讯线路达到远程实时监控功能。
l 当探测器发出报警后，系统自动联动摄象机、灯光、录像机等设备；监视器自动切换到报警现场画面，快速转动摄象机到相应位置，镜头自动变倍变焦，使所摄图象清晰，同时录象机开始录象。一切都为系统自动完成，无须人工操作。
l 本设计方案中，充分考虑到工程施工的实际情况，以及系统日后扩展升级、维修的方便性，采用Q控中小型控制系统，该控制系统可随时扩充到网络系统（QNET），实现多网点、分布式远程网络监控及报警处理。
l 在超市一些平时或夜间无人去的地方，使用视频动态监视系统。即监控区域的摄像机画面通常是静止的，主控系统通过动态视频检测功能检测到画面产生变化时，立即发出报警，同时联动监控中心的监视器自动切换到该画面并录象，以便保安人员及时处理或事后调查。
l Javelin Q系列矩阵系统首创将电脑技术引入CCTV，并随电脑技术发展而不断进步。
2． 周界防范报警系统
2.1 系统概述
安定宝周界防范报警系统的特点是性能稳定，功能强大，安装简单，操作方便。
2.2 系统方案
在周界防范报警系统中，前端探测器的选型与安装位置十分关键，注意整个防区不要有盲区，以免给犯罪分子以可乘之机。
根据超市现场具体情况，适当选择点型入侵探测器、直线型入侵探测器、面型入侵探测器、空间型入侵探测器。如在门、窗等部位安装门磁开关或玻璃破碎探测器。为了减少误报率，在特殊地点采用三鉴探测器（将微波、红外再加上人工智能处理技术），增强了抗干扰能力，也大大降低了误报率。选择报警控制器，其容量稍多于报警探头的数量，以便利于日后扩充。本次报警数量定为70路。
对主要区域的出入口、监控中心、经理室、财务室、仓库等重要部位安装门磁开关、红外探头、玻璃破碎器、三鉴探测器、震动探测器等，由监控中心统一监控。同时与CCTV系统联动，使值班人员能及时、准确地获得发生事故的信息和相关图像。
采用VISTA120报警主机通过常规四线、两线总线连接最多可达128个防区，每个防区内所有探测器可通过两线总线或常规四线接入报警主机，总线扩充可使用总线扩充器4208U（8个防区）或4193SN（2个防区）或4293SN（1个防区），所有扩充器都是并联在一条总线上连接到报警主机，减少众多布线及接线麻烦。
按照系统的实际需要，可以配置成三个报警子系统：办公区、营业区、收货区三个独立的报警子系统。各报警子系统都可以在当地的布撤防键盘上进行独立布撤防操作，也可在监控中心集中控制，统一管理。
VISTA120主机通过4100SM串行接口把防区的状态信息传送到Javelin主控电脑，最多可通过串口扩充模块接入8套VISTA120主机系统，连接多达1000个防区。电脑软件则完成所有的报警监控功能。同时报警系统可根据需要通过电话线与当地公安局110报警中心实现联网。
2.3 系统功能
系统可分成三个报警子系统：办公区、营业区、收货区三个独立的报警子系统。
l 各报警子系统都可以在当地的布撤防键盘上进行独立布撤防操作，也可在监控中心集中控制，统一管理。
l 软件还可绘制电子地图，在地图上表示出所有报警点，还可进行地图之间跳转，方便在大范围区域显示各级地图和所有的报警点。
l 还可设置定时功能，定时自动对各报警子系统进行布撤防，减轻操作员的工作负担。
3． 系统集成
周界防范报警系统通过串口集成于闭路电视监控系统，从而达到报警系统与CCTV系统的联动。只要有报警信号产生，系统自动联动摄像机、监视器、录像机等视频设备，自动录下现场图像以便取证；同时主控室显示屏会有相应信息条闪动，提醒值班人员注意。
联动后的保安系统可通过CCTV系统将数据和图像可通过网络与其他系统共享。
通过报警联动模块，可自定义其驱动方式及动作方式：可由一些防区或子系统报警、未准备、布撤防、旁路等状态去驱动动作，通过指定串行口输出报警数据，与CCTV系统实现联动。同时，继电器的动作方式可以是连续吸合、吸合2秒、断续吸合等，可以与超市的空调、照明、电控门等联动，提高办公自动化程度。
4． 设备选型
ý 主控中心
闭路电视监视系统的监控中心，配置了如下设备：
l 监控中心设置CCTV主控工作站，采用研华具有高速处理能力的工控机，其操作系统为Windows98，运行Javelin Quest for Windows版软件。用于管理视频矩阵切换器的输入输出，记录报警信息，用电子地图方式管理所有的摄像机、报警点，还可以在屏幕上用鼠标遥控带云台摄像机或智能一体化球型摄象机。
l 监控中心设置4台14寸黑白/彩色监视器器，用于单画面分区切换显示；4台21寸彩色监视器用于彩色十六画面图像显示，多台监视器在监控中心控制台上组成电视墙。
功能：
l 以电子地图方式管理所有的摄像机和报警点；
l 可以预设所有摄像机的动作顺序；
l 对每个带云台摄像机的动作进行设置，如控制云台的水平俯仰和聚焦；
l 控制矩阵视频切换器的输入输出；
l 接收报警系统的报警信息并进行相应的联动；
l 从监视器的窗口中观察实时动态监控图像等；
ý 前端摄象机
系统配置20台固定摄像机，12台智能一体化球型摄象机，对以下地点进行监控：
各出入口、收银区、重点区域共采用20台固定摄象机配半球型护罩；
服务台、营业区主要通道、仓库区共采用12台智能一体化球型摄象机；
ý JO1350SK/2系统组件（含主控软件）
采用电脑插卡式设计，提供32路视频输入，8路视频输出，有时间/日期，ID编号，二行20个黑/白字符显示。
Q控主控软件提供中文图文界面操作；具有自动/手动切换、自动/手动群组切换、自动启动轮询功能，可实现宏编程控制；密码分级保护，系统全部报警、监视器及分控器可分区控制。具有电子地图功能，在地图里可任意设定摄像机的位置与方向，同时可以从地图上控制摄像机的图像及设置自动切换等功能；系统内置在线诊断功能，可判断通讯口是否连接正常；云台镜头优先控制选择，可自动调用全方位云台/镜头控制窗口，通过鼠标在窗口内控制云台/镜头的动作；WINDOWS软件界面可显示报警讯息，记录报警事件，报警后可联动继电器，并可设定自动/手动复位警报；系统可提供简便的云台/镜头预置位编程。可增加实时视频图像显示卡显示实时图像。所有的操作控制可完全由鼠标完成。
ý JO4170JX分控键盘
袖珍桌面型分控键盘，内置液晶（LCD）显示屏，控制摄象机、监视器、报警点及继电器的选择。操纵杆可控制变速云台及镜头。操作员凭密码联机与脱机，防止未被授权的操作。分控键盘通过RS232信号与主控电脑连接。它拥有与主控电脑几乎同样的操作功能。
ý JPMCD16X彩色多画面处理器
不仅具有最先进的多画面记录、显示及回放功能，特有的视频移动检测功能更使其成为同类产品的首选。可进行2（画中画）、4、9、16画面等多种画面分割，带环路输出功能。兼容同步或非同步摄像机，自动与不同的录像机记录速度同步，多个可编程的自动切换，实时或回放的图像定格及2倍放大。每个多画面图像处理器的视频移动检测，提供多达16个独立的、可分辩物体大小的动态探测功能。
ý AVD-CD-06彩色半球型摄像机
1/3″CCD，330线解析度，1.0Lux/F1.2，6mm镜头，46dB信噪比，电子快门。吸顶式半球设计，安装隐蔽，防破坏性好，外表美观。
ý JE4824HRX固定摄像机
1/3″彩色CCD，470线解析度，1.0Lux/F1.2，48dB信噪比，自动/手动电子快门、背景光补偿，自动跟踪白平衡。
ý VC5S-ORBM/TP智能高速一体化彩色球形摄像机
蕴涵智慧设计，5寸球体，天花板安装/墙装，内置万向云台1-400°/秒无级变速，360°连续旋转（水平180度/秒，垂直90度/秒），128个预置位，自带标准RS485接口解码器，先进的4编程漫游。内置460线彩色摄像机，彩色/黑白自动转换，照度0.01~1.0Lux，18倍变焦镜头，4倍电子放大，自动聚焦功能。
ý 24小时实时录象机
日本JVC最新推出SR-L901E长时间录像机，可在一盒磁带上进行24小时的连续高密度视、音频记录，以每秒8.3帧的速度实时记录捕捉精细的画面和动作，先进的状态锁定系统、报警记录/报警搜索功能，自动重复记录功能，时间/日期发生器，大型LCD显示屏及屏幕菜单。
ý VISTA 120控制/通讯主机
9个基本接线防区，可扩充多致128个防区，使用有线、总线及无线防区；可分为8个可独立操作及通讯的子系统；150组使用者密码，划分为7个使用者级别；可记录224宗事件以供参考，由键盘显示，也可接打印机输出。
来自报警探头的所有报警信号，连入VISTA120报警主机，主控电脑就可监控、显示、处理这些报警信号，并可控制一路或多路继电器作灯光、录像、警号等控制，实现报警联动功能。
防盗控制主机Vista-120,通过其串口模块4100SM联入CCTV系统。主机可以通过密码对任何一个防区进行布防和撤防，并联入110报警网。
ý RX-40QZ被动红外探头
RX-40QZ 是安定宝公司长期的销售伙伴OPTEX公司（世界著名的红外探测器生产厂家）最新推出的智能型被动红外探测器。OPTEX改良了其专利的“多重对焦光学”技术，创造了QZL（四分区逻辑）技术，可更精确地探测区分来自人体、小动物、窗帘等的温度变化，达到及高的防误报能力。
OPTEX的光学四分区逻辑技术，是把一个较高大的探测区域分为上部和下部的区域。它探测两者的红外能量变化，并综合起来以达到更加精确的探测。在整个探测范围，四分区逻辑提供多重分段的探测区，一个报警信号是由每个区域的所有红外能量累计所产生。它把一个人体目标分为4到8个区域来产生清晰和最强的信号，以达到稳定的探测。局部温度的变化，如由小动物和窗帘等引起的，则同时只影响1或2个区域，从而产生较小的探测信号。这些信号进一步由ECO芯片和信号处理电路分析以得到更加精确的探测，并滤除误报信号。
另外，RX-40QZ使用专利的球形镜片，为四分区逻辑技术提供每个探测区域更精确的焦距，使得四分区逻辑的性能达到最高。
ý 11WH机械式振动探测器
该探头保护面积约1平方米，感应较强打击型振动。可用于窗、保险箱等的防护。该探头通过簧片接触来感应振动，调节簧片的紧张度可以调节探头的灵敏度，使之可适用于玻璃窗、胶合板、甚至水泥墙等。
ý 2100EX玻璃破碎感应器
2100EX除了分析玻璃破碎产生的高频声波，同时还探测因此产生的低频振动，从而避免风扇、钥匙、门铃、压缩机等可以产生高频声波的干扰。因为要探测玻璃破碎产生的低频振动，因此2100EX要安装在与玻璃同一面墙的位置，探测8米范围的玻璃破碎信号。

五. 设备配置清单
序 号
型 号
说 明
数 量
品 牌
闭路电视监控系统
1

主控电脑
1

2

打印机
1

3
JO1350SK/2
32×8系统组件(含软件)
1
美国JAVELIN
4
JO5350S
中文图控软件
1
美国JAVELIN
5
JO4170
分控键盘
1
美国JAVELIN
6
JPMCD16
十六画面处理器
1
美国JAVELIN
7
AVD-CH14D
14寸彩色监视器
4
美国JAVELIN
8
AVD-CH21DX
21寸彩色监视器
1
美国JAVELIN
9
SR-L901E
长时间录像机
2
日本JVC
10
AVD-CD-06
彩色固定半球型摄象机
9
美国ADEMCO
11
JE4824
彩色固定摄象机
5
美国JAVELIN
12

自动光圈镜头
60

13

防护罩及支架
60

14
JO310SDU
信号分配器
1
美国JAVELIN
15
VC5S-ORBM/TP/FC
室内一体化球型摄像机
8
英国VCL
16

多用户卡
1

17

485/232转换器
1

周界防范报警系统
1
VISTA120
报警主机
1
美国ADEMCO
2
12V7AH
蓄电池
1
美国ADEMCO
2
4293SN
总线扩充器
70
美国ADEMCO
3
6139
编程键盘
1
美国ADEMCO
4
6128CH
操作键盘
1
美国ADEMCO
5
2104
串口扩充模块
1
美国ADEMCO
6
DT706
双鉴探测器

美国C&K
7
7940WH
门磁开关

美国ADEMCO
8
2100EX
玻璃破碎探测器

美国ADEMCO
9
747
警号
1
美国ADEMCO
10
