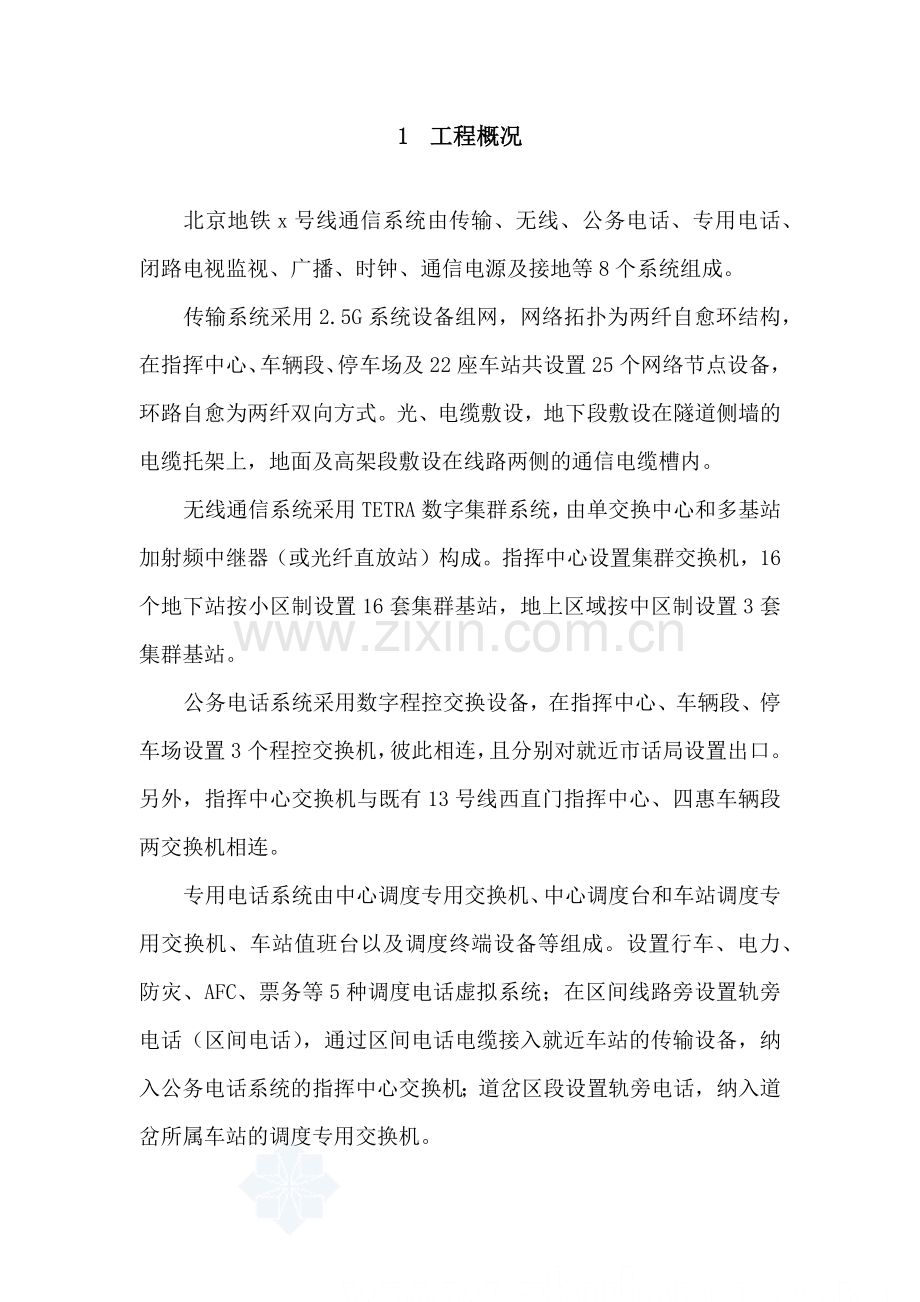

1 工程概况

北京地铁x号线通信系统由传输、无线、公务电话、专用电话、闭路电视监视、广播、时钟、通信电源及接地等8个系统组成。
传输系统采用2.5G系统设备组网，网络拓扑为两纤自愈环结构，在指挥中心、车辆段、停车场及22座车站共设置25个网络节点设备，环路自愈为两纤双向方式。光、电缆敷设，地下段敷设在隧道侧墙的电缆托架上，地面及高架段敷设在线路两侧的通信电缆槽内。
无线通信系统采用TETRA数字集群系统，由单交换中心和多基站加射频中继器（或光纤直放站）构成。指挥中心设置集群交换机，16个地下站按小区制设置16套集群基站，地上区域按中区制设置3套集群基站。
公务电话系统采用数字程控交换设备，在指挥中心、车辆段、停车场设置3个程控交换机，彼此相连，且分别对就近市话局设置出口。另外，指挥中心交换机与既有13号线西直门指挥中心、四惠车辆段两交换机相连。
专用电话系统由中心调度专用交换机、中心调度台和车站调度专用交换机、车站值班台以及调度终端设备等组成。设置行车、电力、防灾、AFC、票务等5种调度电话虚拟系统；在区间线路旁设置轨旁电话（区间电话），通过区间电话电缆接入就近车站的传输设备，纳入公务电话系统的指挥中心交换机；道岔区段设置轨旁电话，纳入道岔所属车站的调度专用交换机。
闭路电视监视系统由图像的摄取、显示及录制，车站控制，中心控制，视频信号传输等部分组成，实现指挥中心和车站对自动/人工售票处、检票口、变电所、乘客集散厅及重要地点、站台、自动扶梯等处所的监视。
广播系统包括正线广播、车辆段/停车场广播。其中正线广播为中心和车站二级广播，可进行全线广播、选站广播及选区广播。
时钟系统采用指挥中心与车站/车辆段/停车场两级组网方式，由中心母钟（一级母钟）、车站/车辆段/停车场母钟（二级母钟）、时间显示单元（子钟）组成。
通信电源系统采用高频开关电源与交流不间断电源（UPS）相结合的供电方式，由交流配电屏、高频开关电源、UPS和蓄电池组构成。
通信设备接地采用综合接地方式，由接地铜排连通设备接地配线与综合接地极。
完整文章下载地址：
2 监理服务范围

2.1 监理服务工作范围
监理服务工作范围为，国标-《建设工程监理规范》GB50319-2000中除第八部分设备采购监理与设备监造外规定的全部内容。同时，还应完成北京市地方性标准-《建设工程监理规程》DBJ01-41-2002规定的全部内容。
监理服务工作范围包括：质量控制、进度控制、造价控制、安全控制、预留/预埋等专业接口控制、合同管理、信息管理、工程协调（包括通信专业内部设计、施工、供货商、业主间的协调；通信专业外部与土建、其他设备、精装修等专业间的协调）、项目监理部内部自身考核等。
2.2 监理服务区域范围
监理服务区域范围为，北京地铁x号线全长27.71km范围内，分布于指挥中心、车辆段、停车场、23座车站及所有区间的通信设备安装全部工程。另外还有通信对外出口（市话出口、13号线出口、1 号线出口）。
通信系统包括传输、无线、公务电话、专用电话、闭路电视监视、广播、时钟、通信电源及接地等8个系统。
2.3 监理服务时间范围
监理服务时间范围为，从本合同签订之日起，至全线试运营期结束后一年止。即，前期服务：土建预留、预埋监理，计划2005年3月1日～2006年2月28日；
施工期服务：通信专业施工监理，计划2006年3月1日开工，2007年6月30日竣工验收、备案结束；
质量保证期服务：计划2007年7月1日～2009年6月30日。其中， 2007年7月1日～2008年6月30日为试运营期； 2008年7月1日～2009年6月30日为正式运营期。

3 监理工作依据

3.1 国家和北京市有关工程建设的法律、法规和规章。
3.2 国家和北京市有关工程建设的技术标准、规范、规程、规定和条例等。
3.2.1 国标：建设工程监理规范（GB50319-2000）；
3.2.2 北京市地方性标准：建设工程监理规程（DBJ01-41-2002）；
3.2.3 国标：建筑工程施工质量验收统一标准（GB50300-2001）；
3.2.4 国标：地下铁路工程施工及验收规范（GB50229—1999）；
3.2.5 北京市地方性标准：建筑工程资料管理规程（DBJ01-51-2003）；
3.2.6 建设部：房屋建筑工程和市政基础设施工程竣工验收暂行规定；
3.2.7 建设部：房屋建筑工程和市政基础设施工程竣工验收备案管理暂行办法；
3.2.8 国务院第393号令：建设工程安全生产管理条例；
3.2.9 北京市城市轨道交通安全运营管理办法；
3.2.10 其他有关专业技术标准。
3.3 经有关部门批准的工程项目文件和设计文件。
3.4 本项目工程委托监理合同。
3.5 本项目建设工程施工合同。
3.6 业主发布的有关标准、规定和办法等。
4 监理服务工作目标

根据本招标文件要求，监理服务工作主要包括：质量控制、进度控制、造价控制、安全控制、预留/预埋等专业接口控制、合同管理、信息管理、工程协调以及项目监理部内部自身考核等。为了更好地履行委托监理合同，保证监理服务工作总目标的实现，特明确如下重要控制目标及管理目标。
4.1 质量控制目标
依照地铁通信设计文件及有关验收规范对本工程实施验收，保证检验批、分项工程、分部工程、单位工程全部合格，争创优质工程。
4.2 工期控制目标
依照本工程承包合同及委托监理合同对工期的要求，在过程控制中保证各节点工期的实现，同时保证总工期目标（计划2007年6月30日竣工并投入试运营）的实现。当业主提出调整工期要求时，应进行科学分析，统筹安排，确保新工期目标的实现。
4.3 造价控制目标
依照本工程项目总投资并结合承包合同额，配合业主对工程造价实施控制。严格控制合同外工程计量及工程款审核，以过程控制确保造价控制总目标的实现。
4.4 安全控制目标
依照国务院《建设工程安全生产管理条例》有关规定，结合业主针对本工程提出的具体要求，对安全生产实施监理控制，保证业主提出的安全目标的实现。
4.5 合同管理目标
坚持“事前预控、及时纠偏、充分协商、公正处理”的原则，加强工程变更、暂停、复工及延期等合同事项管理，调解合同争议，妥善处理费用索赔及违约责任，确保施工承包合同的顺利履行。
4.6 信息管理目标
保证项目监理部与业主、施工、设计间的信息沟通渠道畅通；按时提报监理周、月、季、年报告以及阶段性总结、工程总结；监理工作原始记录（或资料）齐全、真实、签认规范；监理归档资料完整、准确，满足北京市地方性标准-《建筑工程资料管理规程》DBJ01-51-2003及业主有关要求。
4.7 工程协调目标
加强业主、施工、设计等单位之间，土建与设备专业之间，通信与其他设备专业之间的协调，保证进度、质量、造价、安全等目标的实现。

5 质量控制

通信系统的质量控制按照工序前后应分下述几个步骤：设备安装前的质量控制；设备安装调试阶段的质量控制；设备试运行阶段的质量控制；竣工验收阶段的质量控制；设备保修期的质量控制。
5.1 设备安装前的质量控制
5.1.1 工厂验收
设备制造完成后，由业主组织，设计、施工、监理参加进行工厂验收。必要时，可邀请运营接管单位参加。工厂验收是设备制造阶段的关键一关，也是最后一道关口，它是检验设备各项综合性能并最终证明设备是否满足项目要求的重要一环。验收完毕将确定设备能否发往现场。
工厂验收前，由生产厂家按照自身产品质量管理体系要求进行自检，对各项性能进行测试，填写测试记录及自检记录；工厂自检合格后，向业主发出工厂验收申请。监理单位参与工厂验收，协助制订《验收大纲》，填写验收记录，并由参验各方代表签字。
《验收大纲》通常包括：验收组织、验收时间、验收准备、验收步骤、验收内容、对验收记录的要求等。
5.1.2 设备进场验收
设备运抵现场后，先由施工单位进行点收，监理工程师现场见证；然后由业主组织（可委托监理）承包单位、监理单位、设备集成商（或厂商）的有关人员参加，共同对到场设备进行验收。

验收前，监理工程师应熟悉设备采购合同的有关条款及技术要求。
验收内容包括：检查包装物的标记；核对设备数量、规格、型号、主要结构尺寸、安装尺寸等；检查设备外观质量；检查并核对到场设备及其附件、技术文件、备品备件、附属机具的数量，并检查其完整性。必要时，对设备外观质量情况进行拍照。
验收完毕，由监理工程师负责汇总各方意见，填写《设备到场验收记录表》，并给出能否进行安装的结论。
设备进场验收作为设备安装质量的事先控制，是监理工作的重要控制点，监理单位应协助业主做好此项工作。这一时期正是专业施工高峰期，土建专业施工收尾，精装修专业施工已相继开始，其他设备专业同步施工，各种设备、材料都陆续运抵现场，工序交叉，工地混乱，现场管理尤为重要。
设备尽管已通过工厂验收，但设备进场验收仍是必不可少的。运输过程是否有损伤，安装环境是否合适，专业接口是否配套，等等。所有这些都需现场验证，最终确认设备能否投入安装工序。监理工程师在设备进场验收过程中应做到：协助组织，把握程序，严格标准，完善资料，明确结论。
设备进场应实现“零库存”，即直接进入设备机房，不出现存储及二次搬运。通信设备属电子、电气产品，对环境要求高，所以设备机房应事先达标。为此，设备安装单位要与房建施工单位办理工序交接手续，设备监理工程师与土建监理工程师应到场见证交接。设备进
场后要做好成品保护工作。
5.2 设备安装调试阶段的质量控制
5.2.1 前期准备
设备安装质量控制的前期准备工作有，设计交底会议、第一次工地会议、监理交底会议、审核施工组织设计、签发工程动工报审表。
5.2.1.1 设计交底会议
设计交底会议（即四方会议）由业主主持，设计、施工、监理单位参加。之前，项目监理部应组织监理工程师熟悉设计文件、设计图，运用自身专业技术水平，结合以往同类工程监理之经验，对施工图设计提出意见或建议，并形成文字材料，在设计交底会上与设计者沟通。
5.2.1.2 第一次工地会议
第一次工地会议（即三方会议）由业主主持，施工、监理单位参加。之前，监理单位应将针对项目总监理工程师的法定代表人授权委托书报业主。会上由业主宣布项目总监理工程师并向其授权，宣布承包单位项目经理，同时明确双方的监理与被监理关系。项目监理部应负责编印会议纪要。
5.2.1.3 监理交底会议
监理交底会议（即两方会议）由项目总监理工程师主持，监理、施工单位参加。会上明确有关设备监理的政策、法规；进一步阐明合同中约定的建设、监理、施工各单位的权利和义务；介绍设备监理的工作内容及监理控制工作的基本程序和方法；提出有关报表的报审要求及工程资料管理要求。项目监理部编写会议纪要，发至施工单位。

5.2.1.4 审核施工组织设计
施工组织设计由总监理工程师组织监理工程师审查，并核准。针对本设备安装工程其审核内容包括：承包单位的审批手续是否齐全、有效；施工部署是否合理，施工方法是否可行，质量保证措施是否可靠并具有针对性；工期安排是否满足建设工程施工合同要求；进度计划是否保证施工的连续性和均衡性，所需的人力、材料、设备的配置与进度计划是否协调；承包单位项目经理部的质量管理体系、技术管理体系和质量保证体系是否健全；安全、环保、消防和文明施工措施是否符合有关规定。
5.2.1.5 签发工程动工报审表
《工程动工报审表》由总监理工程师签发，并报业主。之前，应组织监理工程师核查开工条件。针对本设备安装工程监理工程师应核查下列条件：政府主管部门已签发“北京市建设工程施工许可证”；施工组织设计已经项目总监理工程师审批；承包单位施工人员已到位，施工人员、设备、计量、检测仪器已按需要进场，主要材料、设备供应已落实；线路两侧已具备光、电缆敷设条件；设备机房已具备安装条件。
5.2.2 过程质量控制
过程质量控制是通信设备安装的重要环节，它包括工序交接检查、过程检查、隐蔽工程检查验收、检验批验收、分项工程验收、分部工程验收、设备调试、单位工程竣工预验收等内容。
5.2.2.1 工序交接检查

工序交接检查重点是针对由土建施工的通信专业沟、槽、孔、洞的预留和管道、基础的预埋。土建施工时，通信设备安装单位应派施工人员予以配合，按照设计图现场核对预留预埋的规格、尺寸、位置、数量等。监理工程师应实施监督管理，针对现场实际环境，运用类似工程之经验，适时提供合理建议，使预留预埋更趋合理，减少二次剔凿。预留预埋完成后应由监理工程师组织工序交接，以便及时发现问题，明确责任，尽早解决。
5.2.2.2 过程检查
过程检查是监理工程师进行质量控制的经常性工作，其手段有巡视、旁站、平行检验。各种手段的重要性没有轻重之分，其目的都是对施工过程进行质量控制，实际中视情况而定采取何种手段。
巡视是监理工程师对正在施工的部位或工序进行有目的的或随机的观察、抽查、抽检等监理活动。在通信设备的安装过程中，巡视是监理工程师的常用手段。巡视内容通常有，电缆支架施工、光电缆及漏缆敷设与接续、室外设备安装、室内设备安装等等。监理工程师通过日常巡视，发现问题，及时发出指令，及时予以纠正，以避免工程返工。
旁站是监理工程师对工程的关键部位或关键工序的施工过程进行的连续监控活动。对于通信而言，旁站往往是针对质量出现问题后无法或难以修复的部位或工序进行的。隐蔽工程除在隐蔽前进行检查外，施工过程中要实施旁站监理。通信专业的测试、试验项目往往是与平行检验交替进行，即对于某项测试或试验项目至少运用旁站和平
行检验中的一种手段，必要时两种手段都采用。
平行检验是项目监理部运用一定的检测手段，在施工单位自检的基础上，按照一定的比例独立进行的检验活动。通信的单项测试均由项目监理部按比例安排监理工程师进行平行检验。
通常在施工质量验收规范中明确旁站和平行检验项目以及抽检比例。
5.2.2.3 隐蔽工程检查验收
对于通信工程隐蔽工程较少，有一些属于准隐蔽工程（如站厅层吊顶内的桥架、管线等），但均视为隐蔽工程来管理。隐蔽工程在施工过程中应实施旁站监理。隐蔽前，施工单位应进行自检，自检合格后填写《隐蔽工程检查记录》，报项目监理部。监理工程师应对《隐蔽工程检查记录》的内容进行现场检测、核查，对隐检不合格的工程应填写《不合格项处置记录》，要求施工单位整改，合格后予以复查。对隐检合格的工程，监理工程师签认《隐蔽工程检查记录》，并准予进行隐蔽施工。隐蔽工程由监理工程师组织进行验收，等同于检验批验收。
5.2.2.4 检验批验收
检验批是设备安装质量验收的最小单元，也是质量控制的基础环节。检验批可以根据施工组织、工序安排、质量控制及专业验收等需要进行划分，一个分项工程也可以只有一个检验批。检验批的验收，应先由施工单位自检合格，并填写检验批质量验收记录，再由监理工程师组织施工单位项目专业技术负责人等进行验收。

5.2.2.5 分项工程验收
分项工程是设备安装质量验收的基本单元，它是在施工质量验收规范中已经确定名称的验收项目，本合同通信工程约为36个分项工程。分项工程的验收，应先由施工单位自检合格，并填写《分项/分部工程施工报验表》，附相应资料，再由监理工程师组织施工单位项目专业技术负责人等进行验收。
分项工程的验收是在其检验批验收全部合格的前提下进行的，重点是资料验收，同时对工程实体进行抽检。
5.2.2.6 分部工程验收
分部工程的验收，应先由施工单位自检合格，并填写《分项/分部工程施工报验表》，附相应资料，再由总监理工程师组织施工单位项目负责人和技术、质量负责人等进行验收。根据需要，设计单位也应参加有关的分部工程验收。
分部工程的验收尽管是在其所属分项工程验收全部合格的前提下进行的，但它的验收仍是非常重要的。每个分项工程单独验收合格，并不能保证该分部工程一定合格，分部工程反映的是整体质量。分部工程的验收在所属分项工程验收合格的基础上，还应增加质量控制资料的检查，各种功能的检测以及观感质量的验收。
本合同通信工程分为光传输系统、公务电话系统、专用通信系统、列车无线调度系统、广播系统、闭路电视监视系统、时钟系统、通信电源系统及接地装置、通信线路及设备等9个分部工程。
5.2.2.7 设备调试

根据本项目设备采购管理模式，设备调试工作由项目监理部协助业主组织，设备集成商、施工、设计、监理等单位参加，必要时邀请运营单位参加，共同完成设备调试任务。设备调试工作首先应由设备集成商会同设计单位编制调试大纲报业主；由业主主持会议审定，项目监理部协助完成审定技术工作；设备调试具体工作由设备集成商牵头，施工单位协助。项目监理部应监督其调试程序的完整、规范，测试手段的科学、健全，调试记录的完备、详实，调试结果应由参加各方签字确认。
系统调试完成后，总监理工程师签认系统调试合格证书。
通信设备的调试分三个阶段进行。即，单机调试、系统调试、联合调试。
单机调试通常分为一般性能检验和特性指标测试。单机调试由施工方和设备集成商共同完成，监理工程师监督做好调试记录。发现问题应及时分析原因，及时解决。
系统调试是指每个子系统的调试。即，通信系统的传输、无线、公务电话、专用电话、闭路电视监视、广播、时钟等7个子系统。
联合调试主要是指通信系统的各个子系统的联合调试。同时也包括配合其他专业的调试，通信专业主要是为其他设备专业提供传输通道；而更多的是在通信自身调试时，需要其他专业的配合。监理工程师应协调专业之间的配合。
5.2.2.8 单位工程竣工预验收
单位工程竣工后，施工单位应自行组织有关人员进行检查评定，填写《单位工程竣工预验收报验表》，并附相应竣工资料，报项目监理部，申请竣工预验收。
项目监理部收到申请竣工预验收申请后，由总监理工程师组织对该单位工程进行竣工预验收。预验收合格后，监理单位提出质量评估报告，同时要求施工单位提出工程竣工报告，一并报业主。
业主审查后，可安排设备投入试运行。
5.2.3 工序质量分级控制
设备安装质量的控制应深入到工程的最基础的单元-工序或分项工程。只有控制好工序质量或分项工程质量，才能保证该设备安装工程的整体质量。
为了使工序质量（或分项工程质量）控制措施更具可操作性，监理工作通常对工序质量（或分项工程质量）实施分级控制。通过对通信各工序及各分项工程的分析，编制出《工序质量分级控制点表》，给出的各工序等级，实施不同的监理对策。
工序质量分级控制点表

序 号
工程、工序、控制点名称
控制点等级
1
施工准备

1.1
施工专业人员持证检查

1.1.1
现场项目经理持证检查
BR
1.1.2
专职质量检查人员持证检查
BR
1.1.3
专职安全检查人员持证检查
BR
1.1.4
特殊工种人员持证检查
BR
1.2
施工机械、进场设备、仪器、仪表检查

1.2.1
进场施工机械性能检查
CR
1.2.2
进场设备、仪器、仪表配套检查
CR
1.2.3
进场设备、仪器、仪表状况检查
CR
1.2.4
进场设备、仪器、仪表性能检查
CR
1.3
施工现场临时设施

1.3.1
施工现场环境、卫生、消防检查
C
1.3.2
施工临时用电及线路检查
C
2
通信部分

2.1
光电缆敷设

2.1.1
光电缆径路复测
BR
2.1.2
光电缆进场后外观检查
C
2.1.3
单盘测试
BR
2.1.4
光电缆配盘检查
CR
2.1.5
电缆支架检查
B
2.1.6
电缆桥架检查
B
2.1.7
过轨预埋PVC管检查
B
2.1.8
光电缆的敷设检查
B
2.1.9
光电缆的接续检查
BR
2.1.10
电缆交接箱、分线盒检查
CR
2.1.11
光电缆接头盒的密封、防腐检查
C
2.1.12
光电缆全程指标测试检查
AR
2.2
光传输系统

2.2.1
设备安装与配线
C
2.2.2
设备单机特性检验
BR
2.2.3
系统测试
AR
2.2.4
维护专用电话
C
2.2.5
网管系统
BR
2.3
无线通信系统

2.3.1
漏泄同轴电缆线路
BR
2.3.2
铁塔和天线
AR
2.3.3
设备安装与配线
C
2.3.4
电气特性
BR
2.3.5
系统性能测试
BR
2.4
公务电话系统

2.4.1
设备安装与配线
C
2.4.2
设备单机特性检验
BR
2.4.3
系统测试
BR
2.5
专用电话系统

2.5.1
程控调度交换机
B
2.5.2
调度电话分机
B
2.5.3
车站电话集中机
B
2.5.4
直通电话分机、区间电话插销
C
2.6
闭路电视监视系统

2.6.1
设备安装与配线
C
2.6.2
电气特性
BR
2.6.3
系统功能
BR
2.7
广播系统

2.7.1
设备安装与配线
C
2.7.2
电气特性
BR
2.7.3
系统功能
BR
2.8
时钟系统

2.8.1
设备安装与配线
C
2.8.2
电气特性
BR
2.8.3
系统功能
BR
2.9
电源系统及接地

2.9.1
交流配线柜（箱）
CR
2.9.2
高频开关电源
C
2.9.3
不间断电源（UPS）
B
2.9.4
蓄电池
B
2.9.5
电源配线
BR
2.9.6
接地装置
BR
注：
A（AR）为质检站或业主、设计单位、监理单位和承包单位共检的工序控制点；
B（BR）为监理单位和承包单位共检的工序控制点；
C（CR）为承包单位检查的工序控制点。
表中凡带R的为检查时承包单位必须提供自检记录和资料。
承包单位在通知有关单位进行A（AR）、B（BR）工序控制点检查前，必须进行认真自检。业主和监理单位有权对C（CR）级控制点进行随机检查。
5.2.4 通信专业过程质量控制
5.2.4.1 传输设备
5.2.4.1.1传输设备安装应符合下列规定：
1.光、电缆走线架和槽道的型号、规格符合设计要求；
2.光分配架、数字分配架等引入设备和配线设备的型号、规格符合设计要求；
3.光电数字传输设备的型号、规格符合设计要求；
4.机架电路插板的数量、规格和安装位置符合设计要求；
5.机架地线必须连接良好；
6.机械室内走线架、槽道安装位置和走向符合设计要求；

7.引入设备和配线设备的安装位置和走向符合设计要求；
8.光电数字传输设备的安装位置和走向符合设计要求。
监理工程师检查方法：
对照设计文件检查。用万用表测量机架对地电阻，用绝缘测试器测机架或机壳对地绝缘电阻。
5.2.4.1.2传输设备配线应符合下列规定：
1.配线电缆、同轴电缆和电线的型号和规格符合设计要求；
2.配线电缆、同轴电缆和电线的芯线应无错线或断线、混线，电缆芯线间的绝缘电阻符合以下规定：
配线电缆，≥50 MΩ；同轴电缆≥1000 MΩ；
3.配线电缆近端串音衰减不应小于78.0dB。
4.配线电缆、同轴电缆应与其它电源线分开绑扎，配线在槽道内应按机列、机架顺序平直排列整齐，电缆槽道内配线顺直，列间电缆、电线均匀分布在槽道内；
5.编扎电缆芯线做到电缆剖头长度符合使用要求，保持好电缆芯线的扭绞，布线不能过紧，转弯圆滑，分线按色谱顺序，余留芯线长度能满足更换编线最长芯线的要求；
6.配线焊接后绝缘不应有烫伤、开裂及后缩现象。绕接绕线要严密、紧贴，不得有叠绕。铜线除去外皮后，在绕线柱上的最少匝数：当芯线直径为0.4mm、0.5mm时应为6～8匝，0.6～1.0mm时为4～6匝。不接触绕线柱的部分不宜露铜，卡接电缆芯线的卡接端子必须牢固。

监理工程师检查方法：
对照设计文件检查。用万用表检查断线、混线；用绝缘测试器测量绝缘电阻；用串音衰减测试器或用振荡器、电平表测近端串音衰减。
5.2.4.1.3 设备单机特性检验
1交换设备应进行下列项目测试：
·告警及恢复功能；
· 接口板热插拔；
· 当前状态指示和告警指示；
· 故障和告警记录；
· 交换机网管系统掉电恢复；
· 网元状态及配置显示；
· 物理端口参数配置查询；
· 物理端口状态的监视与查询。
2.视解码设备应进行下列项目测试：
· 监视器图像显示清晰、稳定；
· 摄像头云台远程控制正常；
· 可切换显示全线各站的任何一幅图像；
· 闭路监控图像切换良好；
· 一幅图像可同时被多个监控终端调看。
· 网管功能正常：图形化配置管理；视频连接查看；设备故障声音报警；设备故障颜色报警；系统日志自动导出。
· 网关：是否能为OWS提供服务。

3.闭路电视设备应进行下列项目测试：
· 中心网管系统功能正常：实时监视所有电视监控设备的工作状态：摄像机输出信号，键盘工作状态，四画面输出；可控制中心及分站设备电源的定时顺序开关机时间；对于故障情况及时进行多媒体声音及图像报警并打印报警报告；巡检人员考勤记录管理功能；具有告警过滤和遮蔽功能；提供完整且精确的日报表、月报表、年报表。
· 字符检测机箱工作正常：16路64路输出；每路1进4出；每路输出均预留汉字字符叠加功能。
· 中心站网管主机工作正常：检测各设备的状态，准确的故障报警，定时顺序开关机。
· 数字硬盘录像机工作正常：在VGA显示器上显示的实时视频信号可以四画面、单画面及单画面切换方式进行显示，并可以实时存储在硬盘中，也可以将画面通过光盘刻录机备份在光盘上，备份在光盘上的图像信息可以在其它的计算机中读取。
· 17吋、19吋监视器工作正常：750线，2路视频输入。
· 电源机箱工作正常：三路电源开关（直通，自动两档），AC220V，AC24V输出。
4. 1662 SMC设备应进行下列项目测试：
· 2Mb/S输入抖动容限；
· 2Mb/S映射抖动；
· 2Mb/S输出抖动；
· 622Mb/s光口输入抖动容限；

· 622Mb/s光口输出抖动；
· 光口平均发送光功率和灵敏度。
5. 1650 SMC设备应进行下列项目测试：
· 2Mb/S输入抖动容限；
· 2Mb/S映射抖动；
· 2Mb/S输出抖动；
· 622Mb/s光口输入抖动容限；
· 622Mb/s光口输出抖动；
· 光口平均发送光功率和灵敏度。
6. P128M综合接入设备应进行下列项目测试：
· 2M数字接口测试：同步及发信口输出特性；
· 广播业务接口测试：中心P128M端播放音乐，车站P128M端可听到音乐；
· 二/四线单元指标测试：传输电平、话音清晰；
· RS232业务测试：接口电平及误码率；
· RS422业务测试：接口电平及误码率；
· P128M普通电话业务测试：主被叫正常、通话质量良好。
7.设备应提供单机出厂检验合格证和检验记录。
8.应提供ATM，SDH设备单机电特性检测记录。
监理工程师检查方法：
对照设备技术指标和功能，检查出厂测试记录，抽测；检查核对。
5.2.4.1.4 系统测试

1.系统测试应进行以下项目测试并满足设备技术指标：
· 24小时误码率测试；
· 接收光功率；
· 抖动性能测试；
· 以太网性能测试（最大带宽设置为100mb/s）：带宽共享测试；保护倒换测试；流量控制及优先级处理测试。
· 故障时环路自愈功能正常；
· 手持控制终端功能正常。
监理工程师检查方法：
对照国家标准全程测试，检查区段测试记录；对照设备技术指标测试。
2.SDH系统检验符合下列规定：
· 系统接收光功率符合公式：
P1≥PR + Mc + Me
式中 P1——接收端实测系统接收光功率；
PR——接收器的接收灵敏度；
Mc——光缆富余度；
Me——设备富余度。
· SDH传输网及用户网2M链路误码性能指标符合下表规定。传输网通道的误码性能指标应以通道端到端的实际距离乘以每千米误码性能指标。测试时间24h。
SDH 2M链路误码性能指标
项 目
传送网（每千米）
用户网
误码秒比（ESR）
2.2×10-7
2.4×10-4
严重误码秒比（SESR）
1.1×10-8
1.2×10-5
背景误码比（BBER）
1.1×10-9
1.2×10-6

· 音频特性测试下列项目：通路电平；净衰减频率特性；增益随输入电平变化限值；空闲信道噪声（衡重噪声）；总失真；路际串话电平。
· 下列各种功能试验正常：公务电话功能；切换功能。
· 故障时环路自愈功能正常。
监理工程师检查方法：
用光源、光功率计测量光功率，用误码测试仪或SDH分析仪测试误码性能，用通路测试仪测试音频特性，进行功能试验。
5.2.4.1.5 网管功能
1.告警和控制功能；
2.检验网管系统管理范围，对SDH、P128M、ATM设备板卡热插拔测试及板卡上各接口测试；
3.其它功能试验符合系统设计规范规定；
4.各项功能检查试验完整、准确、并能提供清楚规范的记录。
监理工程师检查方法：
全线各类告警试验检查试验记录,竣工抽验10%；对照设备说明书试验；核查记录。

5.2.4.2 电话交换设备
5.2.4.2.1 机架安装
1.机架的排列、安装位置及方向符合设计规定；
2.机架外观完好，各种标志清晰、准确、零部件齐全，机内不得有杂物；
3.机架内连接插件平直整齐，电路板导轨平滑无阻碍，电路板锁定器件齐全可靠，机架内电路板数量、规格、安装位置与设计文件相符；
4.总配线架型号、规格、容量、安装位置、方向符合设计规定，各种附件、备件齐全完整；
5.接线模块安装整齐、牢固；
6.电缆槽、走线架规格、组装方式、安装位置符合设计规定；
7.电缆槽安装尺寸应与机架排列位置相对应，并且符合设计规定；
8.配线电缆的单线对地绝缘电阻符合电缆施工规范。
监理工程师检查方法：
对照设计文件检查、观察。
5.2.4.2.2 设备配线
1.布放电缆的规格、路由、位置符合设计规定；
2.电缆槽或走线架中电缆应排列整齐，外皮不得损伤，符合施工规范；
3.卡接电缆芯线应平整、牢固不松动，接触良好。
监理工程师检查方法：
对照设计文件检查、观察。
5.2.4.2.3设备接地装置及接地电阻符合设计规定。
监理工程师检查方法：
对照设计文件检查。
5.2.4.2.4 设备检查与系统检测
1.设备各种保险规格符合技术条件；
2.列架、机架接地良好；
3.设备硬件测试符合设备技术条件：
· 整流器输出电压；
· 外围设备自测正常；
· 告警装置；
· 设备自检正常。
4.系统检验：
· 系统初始化后，交换机各模块应处于正常运行状态；
· 系统自动／人工再装入后应运行正常；
· 系统自动／人工再启动后应运行正常；
· 系统的呼叫接续及复原控制方式符合规范；
· 主控设备倒换正常。
5.系统维护管理功能及故障诊断良好；
6.机架内不应遗留螺丝、螺帽、芯线头等杂物；
7.设备内电源布线不应有接地、破皮现象；
8.系统功能测试符合设计规定，内容包括：
· 用户分类；
· 新业务性能；
· 计费功能；
· 非电话业务；
· 与传输设备的配合；
· 时间监视及强迫释放；
· 话务台功能应包括：根据业务类型完成接续；对交换系统的维护功能。
· 集中维护功能；
· 集中告警功能。
监理工程师检查方法：
随工观察并检查记录、检查测试记录及验收抽测。
5.2.4.2.5 系统性能测试
1.处理能力、超负荷能力测试：对中央处理忙时呼叫尝试次数（BHCA）进行测试和计算，符合设备指标。
2.性能测试：
· 本局呼叫包括：正常通话、摘机不拨号和位间超时、拨号中途放弃、久叫不应、被叫忙、呼叫空号；
· 出入局呼叫：对每个直达局的中继线做l00％呼叫测试；
· 复原方式：主叫控制、被叫控制、互不控制；
· 长时间通话测试，将l 2对通话保持48小时。
3.局间中继测试：中继测试项目包括；位间超时、拨号中弃、久叫不应、正常通话、中继忙、被叫应答、一方先挂释放、呼叫空号；局间中继、市话中继传输指标(电平、频率特性、抖动误码、失真、频率、增益特性)。
4.接续故障率测试：
· 采用模拟呼叫器测试时，接续故障率不应大于4×10-4
· 采用人工拨号测试时，接续故障率不应大于5×10-2
监理工程师检查方法：
按厂家提供方法进行测试、对照设计规定检查测试、检查测试记录、测试结果满足国标；市话局参加复验、测试。
5.2.4.2.6 电话机、电话插销
1.各种电话机及区间电话插销安装位置、规格、型号、数量、标牌、固定方式应符合设计要求；
2.单线对地、线间绝缘电阻＞20MΩ；
3.焊点牢固，无假、错、漏、混焊；
4.通话清晰(主、被叫)。
监理工程师检查方法：
对照设计图，随工检验；试验、观察，检查。
5.2.4.3 无线通信设备
5.2.4.3.1 设备安装与配线
1.无线通信系统所属设备（包括集群交换机、集群基站、调度台等设备）的安装位置、安装方式应符合设计规定；
2.无线通信系统所属设备及其附、备件齐全完整、漆饰良好；
3.无线通信系统所属设备的配线应符合设计规定及常规标准；
4.铁塔高度及安装方式应符合设计规定；
（1）铁塔基础深度、标高及铁靴安装位置应符合设计要求。
（2）基础混凝土所用原材料的规格应符合设计要求。
（3）基础混凝土的强度等级应符合设计要求。
5.基站天线安装方式、位置应符合设计规定；基站天线应在消雷器45度保护角之内；铁塔防雷系统电阻应符合设计规定；
6.无线通信系统所属设备应提供出厂合格证和出厂检验记录，国家无线电办公室型号注册及项目检验核定书。
监理工程师检查方法：
对照设计文件和图纸检查、观察、核验。
5.2.4.3.2 技术指标
1.无线电台(包括固定台、车载台、便携台)设备的性能指标应符合设备技术规范：
· 输出功率；
· 频率稳定度；
· 接收灵敏度；
· 共道抗扰性；
· 邻道抗扰性；
· 音频失真；
· 固定台、车载台的天线增益、驻波比；
· 车载台的电源DC／DC转换器的电特性指标。
2.基站设备的性能指标应符合设备技术规范：
· 输出功率；
· 频率稳定度；
· 邻道功率；
· 离散发射；
· 互调衰减；
· 接收灵敏度；
· 共道抗扰性；
· 邻道抗扰性；
· 互调响应抗扰性；
· 寄生响应抗扰性；
· 阻塞电平；
· 基站天线增益、驻波比。
3.光直放站设备的性能指标应符合设备技术规范：
· 发送光功率；
· 光接收灵敏度；
· 驻波比；
· 下行输出电功率；
· 上行最小接口电平；
· 设备时延。
4.集群系统控制中心设备（位于小营控制中心）的性能指标应符合设备技术规范：
· 支持用户数；
· 支持载频数；
· 支持基站数；
· 支持调度台数；
· 控制中心设备与其余设备的接口：包括与调度台、网管、基站、公务电话交换机等的接口。
监理工程师检查方法：
随工验收，竣工检查测试记录并抽测。
5.2.
