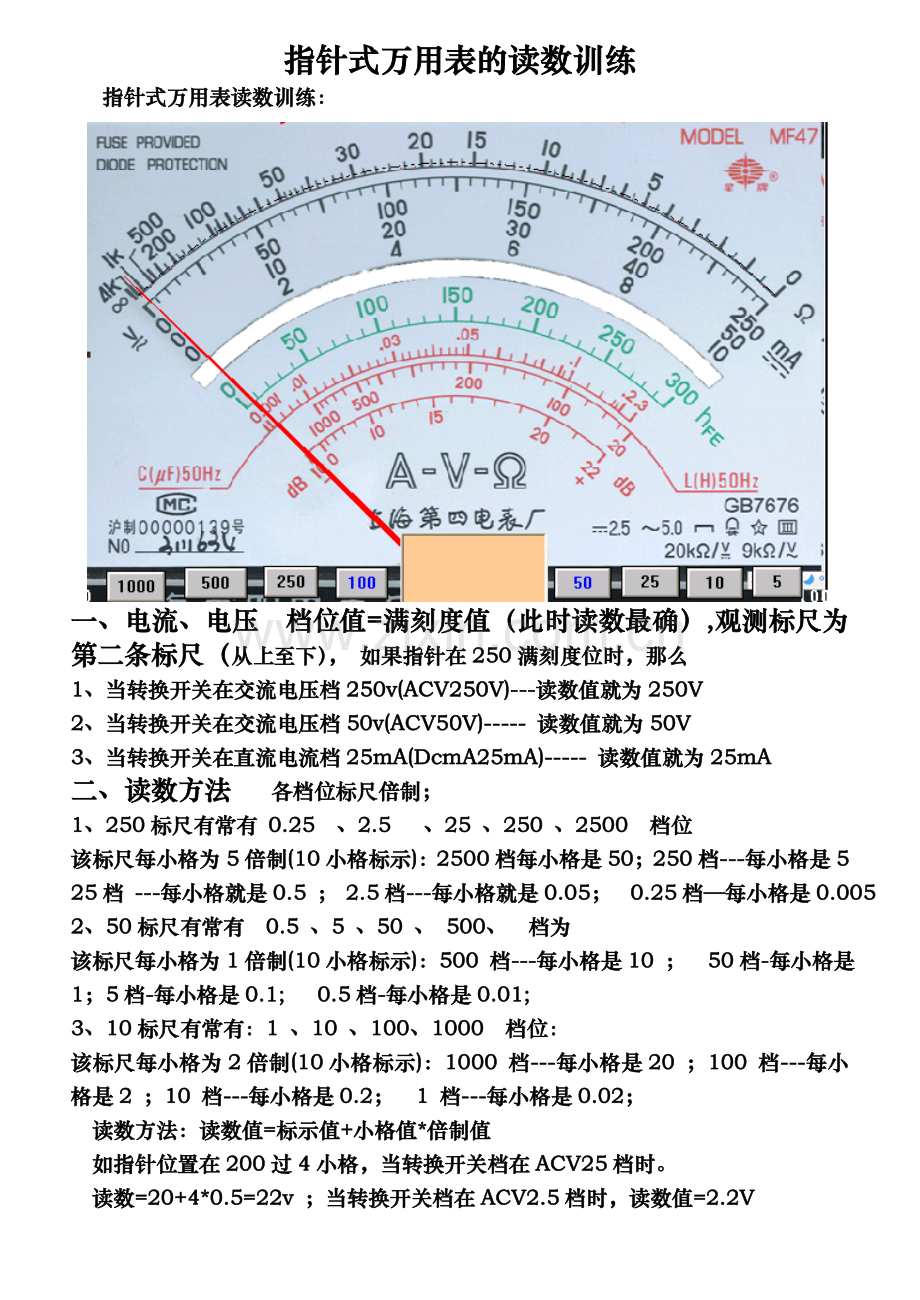

指针式万用表的读数训练
指针式万用表读数训练：
一、电流、电压 档位值=满刻度值（此时读数最确）,观测标尺为第二条标尺（从上至下）， 如果指针在250满刻度位时，那么
1、当转换开关在交流电压档250v(ACV250V)---读数值就为250V
2、当转换开关在交流电压档50v(ACV50V)----- 读数值就为50V
3、当转换开关在直流电流档25mA(DcmA25mA)----- 读数值就为25mA
二、读数方法 各档位标尺倍制；
1、250标尺有常有 0.25 、2.5 、25 、250 、2500 档位
该标尺每小格为5倍制(10小格标示)：2500档每小格是50；250档---每小格是5
25档 ---每小格就是0.5 ； 2.5档---每小格就是0.05； 0.25档—每小格是0.005
2、50标尺有常有 0.5 、5 、50 、 500、 档为
该标尺每小格为1倍制(10小格标示)：500 档---每小格是10 ； 50档-每小格是1；5档-每小格是0.1; 0.5档-每小格是0.01;
3、10标尺有常有：1 、10 、100、1000 档位：
该标尺每小格为2倍制(10小格标示)：1000 档---每小格是20 ；100 档---每小格是2 ；10 档---每小格是0.2； 1 档---每小格是0.02；
读数方法：读数值=标示值+小格值*倍制值
如指针位置在200过4小格，当转换开关档在ACV25档时。
读数=20+4*0.5=22v ；当转换开关档在ACV2.5档时，读数值=2.2V

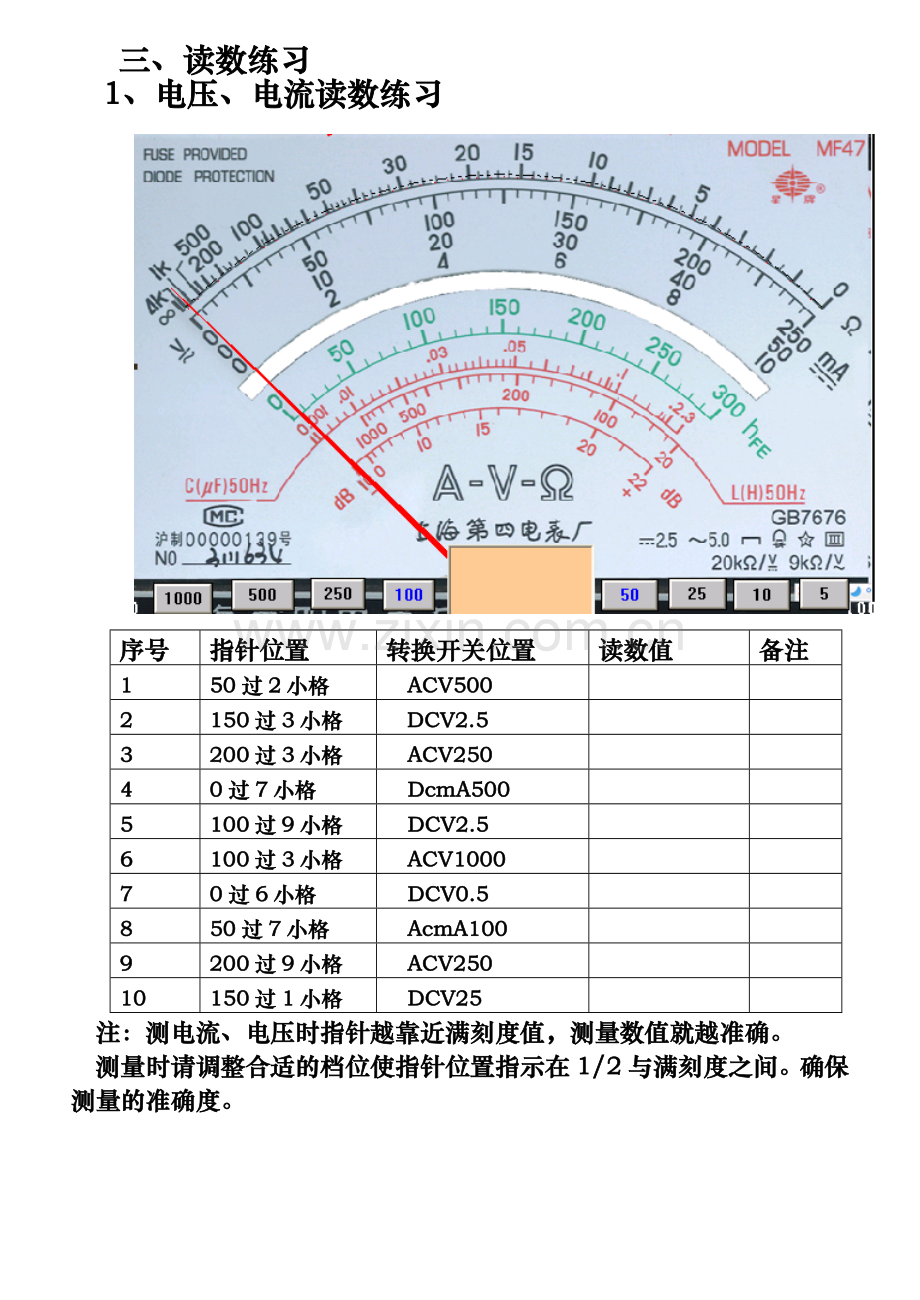

三、读数练习
1、电压、电流读数练习

序号
指针位置
转换开关位置
读数值
备注
1
50过2小格
ACV500

2
150过3小格
DCV2.5

3
200过3小格
ACV250

4
0过7小格
DcmA500

5
100过9小格
DCV2.5

6
100过3小格
ACV1000

7
0过6小格
DCV0.5

8
50过7小格
AcmA100

9
200过9小格
ACV250

10
150过1小格
DCV25

注：测电流、电压时指针越靠近满刻度值，测量数值就越准确。
测量时请调整合适的档位使指针位置指示在1/2与满刻度之间。确保测量的准确度。

2、电阻读数
测量读数前进行欧姆调零， 指针在标尺中间的数值叫欧姆中心中值，此时测量的数值最准确，因此调整转换开关倍率档，使指针尽量靠近欧姆中心值。

常

用电阻倍率档有 ×1 ×10 ×100 ×1K ×10K
序号
指针位置
转换开关位置
读数值
备注
1
0过9格
×1

2
5过6格
×1K0

3
15过3格
×100

4
30过7格
×10

5
50过8格
×10K

题一：一多用电表的电阻挡有三个倍率，分别是×1、×10、×100.用×10挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，应换到　　　　挡，如果换挡后立即用表笔连接待测电阻进行读数，那么缺少的步骤是　　　　；若补上该步骤后测量，表盘的示数如图所示，则该电阻的阻值是　 Ω.

若将该表的选择开关置于1 mA挡测电流，表盘示数仍如图所示，则被测电
流为　　　　mA；若用直流15 V挡测量电压，则读数为　　　　V.
