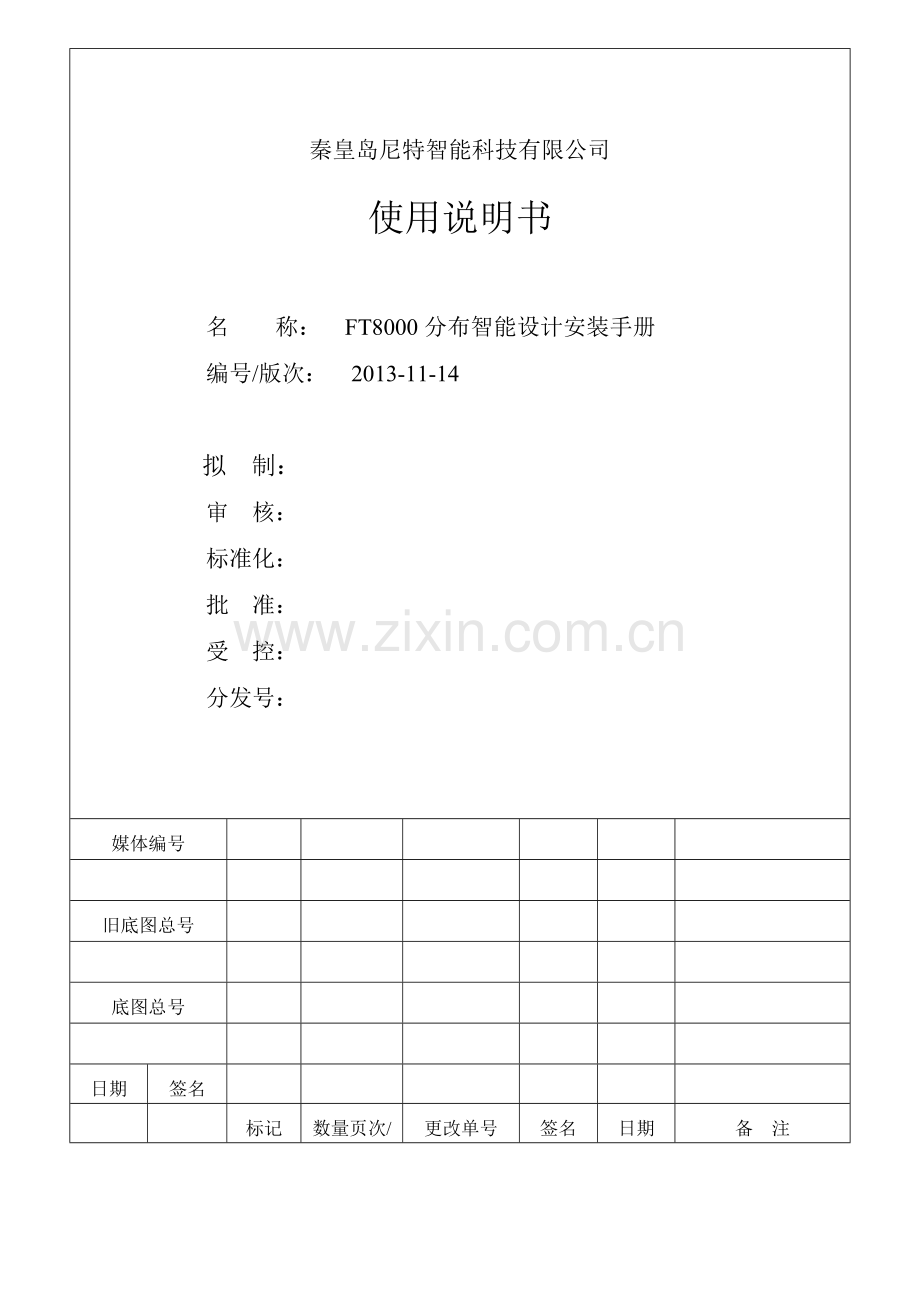

秦皇岛尼特智能科技有限公司

使用说明书

名 称： FT8000分布智能设计安装手册
编号/版次： 2013-11-14

拟 制：
审 核：
标准化：
批 准：
受 控：
分发号：
媒体编号

旧底图总号

底图总号

日期
签名

标记
数量页次/
更改单号
签名
日期
备 注

目 录
产品使用需知 I
一、分布智能火灾探测器 1
JTY-GD-FT8101点型光电感烟火灾探测器 1
JTY-GD-FT8101(Ex)点型光电感烟火灾探测器 2
JTW-ZOM-FT8103点型感温火灾探测器 3
JTW-ZOM-FT8103(Ex)点型感温火灾探测器 4
JTW-ZOF-FT8105点型感温火灾探测器 6
JTF-GOM-FT8106点型复合式感烟感温火灾探测器 7
DZ-FT8107探测器通用底座 8
DZ-FT8110探测器通用底座 8
二、分布智能控制模块 9
NT8251总线短路隔离器 9
J-SAP-FT8202手动火灾报警按钮 10
J-SAP-FT8202(Ex)手动火灾报警按钮 11
FT8203消火栓按钮 12
NT8254输入模块 14
NT8259输入输出模块 15
NT8258输出模块 16
NT8257中继模块 18
三、分布智能控制接口 19
NT8253切换接口 19
NT8252手动接口 20
FT8220终端器 22
四、分布智能控制系统 22
JB-QG-FT8000/JB-QT-FT8000A火灾报警控制器（联动型） 22
JB-QB-FT8003火灾报警控制器（联动型） 25
FT8010消防控制室图形显示装置 26
NT8307 编码器 27
FT8302火灾显示盘 28
FT8303火灾显示盘 29
FT8304总线制手动控制盘 30
FT8305A 多线制手动控制盘 31
FT8305B多线制手动控制盘 33
五、接口设备 33
FT8003/232通讯接口 33
FT8003/CAN联网接口 34
FT8000系列接口卡 34
六、总线消防广播系统 35
HGM3100广播控制器 35
HGM2400系列消防广播功放盘 36
XD-YX8406吸顶音箱 BG-YX8407壁挂音箱 38
七、消防电话系统 38
HDM2101多线制消防电话通讯盘 38
多线消防电话分机及插孔 40
HDM3210总线制消防电话通讯盘 41
总线消防电话分机及插孔 42
八、声光警报设备其它设备 44
NT8213火灾声光警报器 44
LW5609消防警铃 45
FT8802 直流消防电源 45
FT8805 直流消防电源 46
FT8902 消防接线箱 47
九、气体灭火控制系统 48
FT8030气体灭火控制器 48
FT8230气体喷洒指示灯 50
FT8231紧急启停按钮 51
十、综合火灾报警联动系统设计 52

产品使用需知
一、产品布线要求
u 管线铺设：所有布线应穿金属管或经阻燃处理的硬质塑料管或封闭式线槽中，严禁与不同用途、不同电压等级的线同槽或同管敷设。
u 工程用二总线：宜选用截面积不小于1.0mm2阻燃双色双绞软铜线（ZR-RVS2×1.0mm2），穿金属管或阻燃管敷设。
u DC24V电源总线：宜选用截面积不小于1.5 mm2阻燃双色双绞软铜线（ZR-BV2×1.5mm2）或选用截面积不小于1.5mm2的阻燃铜芯电缆（ZR-KVV2×1.5mm2）。
u 线间电阻（一般在40千欧—120千欧之间）线对地电阻（必须大于20兆欧）。
u 保护接地：单独接地不得大于4欧姆，联合接地不得大于1欧姆；接地方法：应采用截面积大于25 mm2的铜芯绝缘导线或电缆从接地体引至消防控制室的接地板，再用截面积大于4 mm2的铜芯软线从接地板引至报警主机的接地端子。
二、产品安装及接线注意事项
u 安装点型光电感烟探测器与点型感温火灾探测器时，探测器和底座必须牢固安装。安装期间探测器的保护罩不要取下，以免灰尘影响。
u 输入输出模块采用磁保持继电器，具有两组常开常闭触点，磁保持继电器的常闭或常开状态完全是依赖永久磁钢的作用，其开关状态的转换是靠一定宽度的脉冲电信号触发而完成的，可能会有运输途中客观原因偶发模块常开点变为常闭点，此时可将模块上电即可恢复正常。
u 输入输出模块不可直接控制交流220V或以上的高压设备，需配接切换接口完成强电控制功能。
u 输出模块的音源线（AC120V）严禁与二总线（DC28V）混接，会造成设备烧损。
u 受控设备（输入及输入输出模块）的反馈端子严禁直接接地，如反馈线对地直接短路，会造成整个回路二总线对地短路。
u 切换接口与输入输出配合使用，也可以当做一个继电器使用，可控制AC220V小于8A的受控设备。
u 消火栓按钮有四线制与六线制两种穿线方式，用于四线制时，两根总线，两根启泵线，不需反馈线，它是通过两总线把反馈灯点亮，每个回路最多带50个消火栓按钮。用于六线制时，两根总线、两根启泵线和两根反馈线，需注意反馈是有源的，是由消防泵启动后控制柜给出的DC24V，在安装调试时必须测量其反馈电压，否则串入交流电，会把主机及消火栓按钮烧掉。
u 多线制手动控制盘B需与手动接口模块配合使用， 注意端子C1+与C1-不能接反，接反后不启动多线盘也会报出反馈，主机自带8个直控点也需与手动接口模块配合使用，如不用此8个直控点须把控制器上的INT1、INT2两个短路环拆掉。
u 功放接线时需注意功放对地阻值必须大于20M欧姆，功放在开机前要把音量调到最小，不然会造成功放损坏。
u 24V直流消防电源线的线径计算，应考虑最大电流的线路压降，确保设备负载端的电压在21V以上。
u 电源接线前也要测线，要求线间阻值大于40K欧姆，对地阻值大于20M欧姆，当突然有很多模块或声光报出故障时首先要想到消防电源是否短路，关闭电源查看线路。（只要线间短路电源会自动保护停止输出电压，但时间一长就会把电源烧掉），测量线间阻值严禁在安装设备后用摇表测量。
u 电池一般在电源电量充足并静态工作时，电池可保证工作8小时，但在备电欠压或主电长时间断电时关掉备电。在停电时最好要把主备电全部关掉。
u 在主机开机之前，需检查市电输入电压，对于低于AC180V和高于AC240V的电源及电压波动较大电源、临时电源严禁接入。
u FT8000火灾报警控制器最多可实现32台主机联网，通讯距离为5千米，联网时每台控制器配置联网接口卡1块，联网的方式为拓扑结构，也就是从A到B从B到C从C到D；主机设为00号，从机自01、02、03...顺序排列，主机可联动启动各从机的模块。主机复位时从机也跟着复位，从机的故障、火警等信息主机都能显示。
u FT8003控制器单机最大容量为252点，可4台壁挂机联网，作为FT8000控制器的从机可32台联网，联网通讯距离为5千米 ，联网方式与FT8000主机相同。

I

一、分布智能火灾探测器
JTY-GD-FT8101点型光电感烟火灾探测器
原理及特点
本探测器采用进口光电管，利用红外光散射原理制成。表贴工艺，超薄设计，无极性二总线制，采用电子编码，占一个编码点，抗干扰能力强，对环境变化具有自动补偿功能，并有自测试功能。白烟和黑烟的不同环境都可以准确识别出火灾。性能稳定可靠，误报率极低。产品满足GB 4715-2005《点型感烟火灾探测器》标准。
产品外形图

主要性能及指标
u 工作电压：DC18～28V 环境温度：-10℃～60℃
u 静态电流：≤240µA 相对湿度：≤95%,不结露
u 报警电流：≤2mA 风 速：≤5m/s
u 保护范围：以GB50116-98为准 外形尺寸：Φ102*46.5mm
安装与接线
u 用两只M4自攻螺丝将底座固定在86H50标准预埋接线盒上；
u 将两根总线连接到底座的2、4接线端子上；
u 将探测器上的2脚对准底座的2接线端子，顺时针旋入底座。
使用说明
u 探测器正常工作时红灯闪亮，火警时红灯常亮。在施工过程中，须将防尘罩盖好。
适用场所
宾馆、医院、办公楼、计算机房、电梯房、图书室、档案室等及有电器火灾的场所。
不适用场所
产生水蒸汽和油雾、有大量粉尘、正常情况下有烟滞留的场所。

1

JTY-GD-FT8101(Ex)点型光电感烟火灾探测器
原理及特点
本探测器主要安装在有防爆要求的石油、化工等易燃、易爆场所，其型号为JTY-GD-FT8101（Ex）。本探测器防爆类型为本质安全型，符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》和GB3836.4-2000《爆炸性气体环境用电气设备本质安全型“I”》的有关规定，同时满足国标GB4715-2005要求。
产品外形图

主要性能及指标
u 工作电压：DC18～28V（经安全栅供电） 环境温度：-10℃～60℃
u 静态电流：≤240µA 防爆标志：ExibIICT6
u 报警电流：≤2mA 灵 敏 度：可调
u 保护范围：以GB50116-98为准 风 速：≤5m/s
u 本安防爆参数Ui=28V、Ii=93mA、Pi=0.65W、Ci=0、Li=0 外形尺寸：Φ102*46.5mm
安装与接线
u 用两只M4自攻螺丝将底座固定在86H50标准预埋接线盒上；
u 将两根总线连接到底座的2、4接线端子上；
u 将探测器上的2脚对准底座的2接线端子，顺时针旋入底座；
u 安全栅使用时安装在安全区域，非本安侧为输入端，1接总线正极，2接总线负极；本安侧为输出端，3和4接防爆设备，无极性；

u 现场安装应按照GB3836.15-2000《爆炸性气体环境用电气设备 第15部分 危险场所电气安装（煤矿除外）》有关要求进行；
u 布线要求：电缆应选用截面积不小于1.0mm2的本安电缆，电缆间分布电容CC≤0.05μF；电缆间分布电感LC≤2.4mH；
u 本安侧和非本安侧接线应分开，并保持一定距离至少50mm；
u 安全栅接地必须可靠，连接螺钉必须拧紧，不可松动，接地电阻不能大于1Ω，本安回路最大分布参数不应超过规定值；
u 本产品外壳为ABS工程塑料，容易聚集静电。现场清洁时务必使用湿布擦拭，以免产生静电危险火花。
使用说明
u 探测器正常工作时红灯闪亮，火警时红灯常亮。在施工过程中，须将防尘罩盖好；
u 安装在危险场所，可与本公司的防爆感温探测器、防爆手动报警按钮混接，但一个安全栅后所接设备不能超过10只；
u 安全栅属于一次性保护组件，一旦损坏应予更换，更换时必须使用原型号，严禁随意替换。本安全栅输入端为有极性连接，更换时应注意极性。
适用场所
有防爆要求的石油、化工等易燃、易爆场所。
不适用场所
产生水蒸汽和油雾、有大量粉尘、正常情况下有烟滞留的场所。

47

JTW-ZOM-FT8103点型感温火灾探测器
原理及特点
本探测器采用热敏电阻作为感温器件。探测器内置10位A/D转换的单片机，适用于能够产生温度变化的火灾探测，在不同环境都可以准确识别出火灾，具有强大的火警判断能力，采用贴片工艺，超薄设计，无极性二总线制，采用电子编码，占一个编码点，抗干扰能力强，性能稳定可靠，并有自测试功能。产品满足GB 4716-2005《点型感温火灾探测器》标准。
产品外形图

主要性能及指标
u 工作电压：DC18～28V 环境温度：-10℃～50℃
u 静态电流：≤240µA 相对湿度：≤95%,不结露
u 报警电流：≤2mA 保护范围：以GB50116-98为准
u 定 温 点：58℃～62℃ 外形尺寸：Φ102*43mm
安装与接线
u 用两只M4自攻螺丝将底座固定在86H50标准预埋接线盒上；
u 将两根总线连接到底座的2、4接线端子上；
u 将探测器上的2脚对准底座的2接线端子，顺时针旋入底座。
使用说明
u 探测器正常工作时红灯闪亮，火警时红灯常亮。
适用场所
汽车库、吸烟室、锅炉房、厨房、发电机房等正常情况下有烟和蒸汽的场所、有粉尘污染的场所、相对湿度经常小于95％的场所。
不适用场所
可能产生阴燃火的场所。

JTW-ZOM-FT8103(Ex)点型感温火灾探测器
原理及特点
本探测器主要安装在有防爆要求的石油、化工等易燃、易爆场所，其型号为JTW-ZOM-FT8103(Ex)。本探测器防爆类型为本质安全型，符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》和GB3836.4-2000《爆炸性气体环境用电气设备本质安全型“I”》的有关规定，同时满足国标GB4716-2005要求。
产品外形图

主要性能及指标
u 工作电压：DC18～28V（经安全栅供电） 环境温度：-10℃～50℃
u 静态电流：≤240µA 防爆标志：ExibIICT6
u 报警电流：≤2mA 灵 敏 度：可调
u 保护范围：符合GB50116-98标准 定 温 点：58℃～62℃
u 本安防爆参数Ui=28V、Ii=93mA、Pi=0.65W、Ci=0、Li=0 外形尺寸：Φ102*43mm
安装与接线
u 用两只M4自攻螺丝将底座固定在86H50标准预埋接线盒上；
u 将两根总线连接到底座的2、4接线端子上；
u 将探测器上的2脚对准底座的2接线端子，顺时针旋入底座；
u 安全栅使用时安装在安全区域，非本安侧为输入端，1接总线正极，2接总线负极；本安侧为输出端，3和4接防爆设备，无极性；

u 现场安装应按照GB3836.15-2000《爆炸性气体环境用电气设备 第15部分 危险场所电气安装（煤矿除外）》有关要求进行；
u 布线要求：电缆应选用截面积不小于1.0mm2的本安电缆，电缆间分布电容CC≤0.05μF；电缆间分布电感LC≤2.4mH；
u 本安侧和非本安侧接线应分开，并保持一定距离至少50mm；
u 安全栅接地必须可靠，连接螺钉必须拧紧，不可松动，接地电阻不能大于1Ω，本安回路最大分布参数不应超过规定值；
u 本产品外壳为ABS工程塑料，容易聚集静电。现场清洁时务必使用湿布擦拭，以免产生静电危险火花。
使用说明
u 探测器正常工作时红灯闪亮，火警时红灯常亮；
u 安装在危险场所，可与本公司的防爆光电感烟探测器、防爆手动报警按钮混接，但一个安全栅后所接设备不能超过10只；
u 安全栅属于一次性保护组件，一旦损坏应予更换，更换时必须使用原型号，严禁随意替换。本安全栅输入端为有极性连接，更换时应注意极性。
适用场所
有防爆要求的石油、化工等易燃、易爆场所。
不适用场所
可能产生阴燃火的场所。

JTW-ZOF-FT8105点型感温火灾探测器
原理及特点
本探测器为非编探测器，探测器采用热敏电阻作为感温器件。探测器内置10位A/D转换的单片机，适用于能够产生温度变化的火灾探测，在不同环境都可以准确识别出火灾，具有强大的火警判断能力，采用贴片工艺，超薄设计，有极性二线制，抗干扰能力强，性能稳定可靠，并有自测试功能。产品满足GB 4716-2005《点型感温火灾探测器》标准。
产品外形图

主要性能及指标
u 工作电压：DC18～28V 环境温度：-10℃～50℃
u 静态电流：≤240µA 相对湿度：≤95%,不结露
u 报警电流：≤30mA 保护范围：以GB50116-98为准
u 外形尺寸：Φ102*43mm
安装与接线
u 用两只M4自攻螺丝将底座固定在86H50标准预埋接线盒上；
u 底座上有三个带数字标识的接线端子，‘2’接LD-FT8219中继模块端子15，即输出端的正极（O+），‘3’接下一探测器底座的‘2’端子。‘4’与下一只探测器的‘4’端子连接在一起，并接在LD-FT8219中继模块端子16，即输出端的负极（O-）；
u 接探测器对准底座，顺时针旋入底座。
使用说明
u 探测器正常工作时红灯闪亮，火警时红灯常亮。
适用场所
汽车库、吸烟室、锅炉房、发电机房等正常情况下有烟和蒸汽的场所、有粉尘污染的场所、相对湿度经常小于95%的场所。
不适用场所
可能产生阴燃火的场所。

JTF-GOM-FT8106点型复合式感烟感温火灾探测器
原理及特点
本探测器是由烟雾传感器件和半导体温度传感器件构成的复合探测器。探测器内置10位A/D转换的单片机，适用于能够产生烟尘和温度变化的火灾探测，在不同环境都可以准确识别出火灾，具有强大的火警判断能力，采用贴片工艺，超薄设计，无极性二总线制，采用电子编码，占一个编码点，抗干扰能力强，性能稳定可靠，并有自测试功能。产品满足GB4715-2005《点型感烟火灾探测器》标准和GB 4716-2005《点型感温火灾探测器》标准。
产品外形图

主要性能及指标
u 工作电压：DC18～28V 环境温度：-10℃～50℃
u 静态电流：≤400µA 相对湿度：≤95%,不结露
u 报警电流：≤1.5mA 保护范围：以GB50116-98为准
u 外形尺寸：Φ102*57.3mm
安装与接线
u 用两只M4自攻螺丝将底座固定在86H50标准预埋接线盒上。
u 将两根总线连接到底座的2、4端子上。
u 将探测器上的2脚对准底座的2接线端子，顺时针旋入底座。
使用说明
u 探测器正常工作时红灯闪亮，火警时红灯常亮。
适用场所
宾馆、医院、办公楼、计算机房、电梯房、图书室、档案室等及有电器火灾的场所。
不适用场所
产生水蒸汽和油雾、有大量粉尘、正常情况下有烟滞留的场所。

DZ-FT8107探测器通用底座
功能特点
本探测器底座接线简单方便，适用于JTY-GD-FT8101点型光电感烟火灾探测器、JTY-GD-FT8101(Ex)点型光电感烟火灾探测器、JTW-ZOM-FT8103点型感温火灾探测器、JTW-ZOM-FT8103(Ex)点型感温火灾探测器、JTF-GOM-FT8106点型复合式感烟感温火灾探测器安装接线。
产品外形图

DZ-FT8110探测器通用底座
功能特点
本探测器底座接线简单方便，适用于JTW-ZOF-FT8105点型感温火灾探测器安装接线。
产品外形图

二、分布智能控制模块
NT8251总线短路隔离器
原理及特点
用于两总线回路中，安装在每一个分支回路的前端。当分支回路短路时隔离器动作，自动将该短路支路与总线断开，保证报警干线和其余回路正常工作。二总线制，无极性，不占编码点。
产品外形图

正面示意图 侧面示意图 底座示意图
主要性能及指标
u 工作电压：DC20～28V 环境温度：0℃～40℃
u 静态电流：0µA 相对湿度：≤95%,不结露
u 动作电流：≤100mA 外形尺寸：85mm×85mm×36mm
安装与接线
u 将底座用两只M4自攻螺丝固定的86H50标准预埋接线盒上；
u 端子1、2接总线进线（无极性）；
u 端子11、12接总线出线（无极性）。

使用说明
u 正常工作时，隔离指示灯不亮；短路隔离时，隔离指示灯常亮。
J-SAP-FT8202手动火灾报警按钮
原理及特点
J-SAP-FT8202手动火灾报警按钮（以下简称报警按钮）安装在公共场所，当人工确认火灾发生后按下报警按钮上的有机玻璃片，可向控制器发出火灾报警信号，控制器接收到报警信号后，显示出报警按钮的编号或位置并发出报警声响。
产品外形图

正面示意图 侧面示意图 底座示意图
主要性能及指标
u 工作电压：DC18～28V 环境温度：-10℃～55℃
u 监视电流：≤200μA 相对湿度：≤95%,不结露
u 报警电流：≤1mA 外形尺寸：85*85*41mm
编码方法
用电子编码器进行编码，编码范围1～252。
安装与接线
u 安装时只需拔下报警按钮，从底壳的进线孔中穿入电缆并接在相应端子上，再插好报警按钮即可安装好报警按钮，安装孔距为60mm。报警按钮底壳安装可采用明装或暗装两种方式。
u 端子说明：
总线1、总线2（即1、2）：无极性信号二总线接线端子；
电话1、电话2（即5、6）：电话接线端子；
公共、常开（即7、8）：无源常开输出端子,输出容量DC60V/100mA,当报警按钮按下时，输出闭合信号，可控制外部设备。

使用说明
u 正常工作状态下报警按钮的指示灯每隔5秒闪一次；
u 当现场发生火警后，按下报警按钮上的玻璃片，报警按钮指示灯常亮，控制器显示火警地址信息；
u 无火情后及时将报警按钮复位。

J-SAP-FT8202(Ex)手动火灾报警按钮
原理及特点
J-SAP-FT8202(Ex)手动火灾报警按钮主要安装在有防爆要求的石油、化工等易燃、易爆场所。本按钮防爆类型为本质安全型，符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》和GB3836.4-2000《爆炸性气体环境用电气设备本质安全型“I”》的有关规定，同时满足国标GB 19880-2005要求。
产品外形图

正面示意图 侧面示意图 底座示意图
主要性能及指标
u 工作电压：DC18～28V（经安全栅供电） 环境温度：-10℃～55℃
u 静态电流：≤200µA 相对湿度：≤95%,不结露
u 报警电流：≤1mA 防爆标志：ExibIICT6
u 颜 色：红色阻燃塑料外壳 具备一对无源常开触点（24V/1A）
u 本安防爆参数Ui=28V、Ii=93mA、Pi=0.65W、Ci=0、Li=0 外形尺寸：85*85*41mm
编码方法
