晋能集团石窟煤业有限公司矿井供电设计

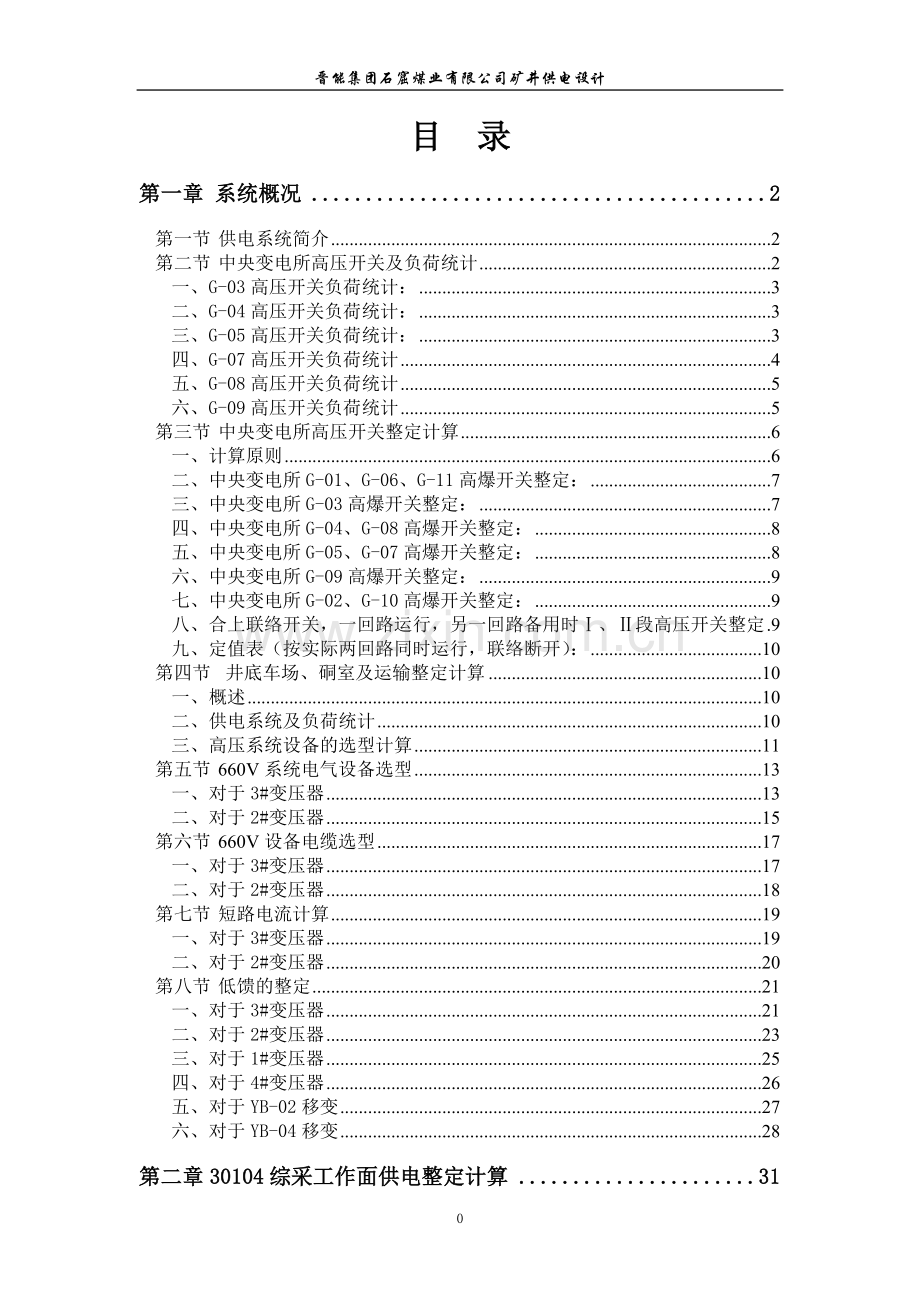

目 录
第一章 系统概况 2
第一节 供电系统简介 2
第二节 中央变电所高压开关及负荷统计 2
一、G-03高压开关负荷统计： 3
二、G-04高压开关负荷统计： 3
三、G-05高压开关负荷统计： 3
四、G-07高压开关负荷统计 4
五、G-08高压开关负荷统计 5
六、G-09高压开关负荷统计 5
第三节 中央变电所高压开关整定计算 6
一、计算原则 6
二、中央变电所G-01、G-06、G-11高爆开关整定： 7
三、中央变电所G-03高爆开关整定： 7
四、中央变电所G-04、G-08高爆开关整定： 8
五、中央变电所G-05、G-07高爆开关整定： 8
六、中央变电所G-09高爆开关整定： 9
七、中央变电所G-02、G-10高爆开关整定： 9
八、合上联络开关，一回路运行，另一回路备用时Ⅰ、Ⅱ段高压开关整定 9
九、定值表（按实际两回路同时运行，联络断开）： 10
第四节 井底车场、硐室及运输整定计算 10
一、概述 10
二、供电系统及负荷统计 10
三、高压系统设备的选型计算 11
第五节 660V系统电气设备选型 13
一、对于3#变压器 13
二、对于2#变压器 15
第六节 660V设备电缆选型 17
一、对于3#变压器 17
二、对于2#变压器 18
第七节 短路电流计算 19
一、对于3#变压器 19
二、对于2#变压器 20
第八节 低馈的整定 21
一、对于3#变压器 21
二、对于2#变压器 23
三、对于1#变压器 25
四、对于4#变压器 26
五、对于YB-02移变 27
六、对于YB-04移变 28
第二章30104综采工作面供电整定计算 31
第一节 供电系统 31
第二节 工作面供电系统及负荷统计 32
第三节 高压系统设备的选型计算 33
一、1140V设备YB-03移动变电站的选择 33
二、660V设备YB-04移动变电站的选择 33
三、高压电缆的选择及计算 34
四、1140V系统电气设备电缆计算 35
五、660V系统电器设备电缆计算 38
第四节 短路电流计算 44
第五节 整定计算 51
第六节 供电安全 56
第三章 30106工作面联络巷供电整定计算 57
第一节 供电系统 57
第二节 工作面供电系统及负荷统计 57
第三节 设备的选型计算 57
一、YB-02移动变电站的选择 57
二、高压电缆的选择及计算 58
三、低压系统电气设备电缆计算 59
第四节 短路电流计算 62
第五节 整定计算 64
第六节 供电安全 68

第一章 系统概况
第一节 供电系统简介
我煤矿供电系统为单母线分段分列运行供电方式，一回来自西白兔110KV站35KV母线，另一回来自羿神110KV站35KV母线。
井下供电采用双回路分列运行方式（电缆型号为：MYJV42-8.7／10 3×95mm2 500米），分布在地面变电所两段母线上，井下布置有1个中央变电所（11台高爆开关、14台低压馈电开关、4台隔爆干式变压器、3台软启动）。
第二节 中央变电所高压开关及负荷统计
编号
用途
规格型号
额定电流（A）
总负荷（kw）
电压等级（kV）
G-01
Ⅰ回进线
PJG1-6Y
400
842.6
6
G-02
备用
PJG1-6Y
100
备用
6
G-03
掘进电源
PJG1-6Y
100
310.5
6
G-04
风机专用Ⅰ
PJG1-6Y
50
2×15
6
G-05
2#变压器
PJG1-6Y
100
502.1
6
G-06
联络开关
PJG1-6Y
400
停用
6
G-07
3#变压器
PJG1-6Y
100
470.4
6
G-08
风机专用Ⅱ
PJG1-6Y
50
2×15
6
G-09
综采电源
PJG1-6Y
200
1361.3
6
G-10
备用
PJG1-6Y
100
备用
6
G-11
Ⅱ回进线
PJG1-6Y
400
1861.7
6
一、G-03高压开关负荷统计：
序号
馈电编号
开关编号
设备名称
规格型号
功率（kw）
电压等级（V）
1
K-29
KXJ10-298
掘进机
EBZ120
206
660
2
Q-46
转载皮带
YDB-11
11
660
3
Q-42
带式输送机
DSJ65/10/37
37
660
4
Q-39
张紧绞车
JH-5
7.5
660
5
ZB-10
信号综保
ZBZ-4.0
4
660
6
Q-47
刮板输送机
SGB420/30
30
660
7

潜水泵
BQW-30-80-15
15
660
总负荷

310.5

二、G-04高压开关负荷统计：
序号
馈电编号
开关编号
设备名称
规格型号
功率（kw）
电压等级（V）
1
K-13（K-21）
Q-35
局部通风机
（双电机运行）
FBD-№6.0
2×15
660
三、G-05高压开关负荷统计：
序号
馈电编号
开关编号
设备名称
规格型号
功率（kw）
电压等级（V）
1
K-02
ZB-01
信号照明综合保护装置
ZBZ-4.0
4
660
2
K-03
Q-04
调度绞车
JD-1
11.4
660
3
Q-06
调度绞车
JD-1
11.4
660
4
Q-07
调度绞车
JD-1
11.4
660
5
Q-08
调度绞车
JD-1
11.4
660
6
Q-09
带式输送机
DTL65/10/22
22
660
7
Q-10
水泵
BQW30-80-15
15
660
8
Q-30
局部通风机
FBD-№5.6
11
660
9
K-04
Q-24
二部皮带带式输送机
DTL80/40/2×55
2×55
6608
10
Q-25
11
Q-26
张紧绞车

7.5
660
12
Q-27
潜水泵
BQW30-80-15
15
660
13
ZB-07
信号照明综保
ZBZ-4.0
4
660
14
ZB-08
信号照明综保
ZBZ-4.0
4
660
15
K-05
Q-03
耐磨式离心泵
MD 85-45×7
132
660
16
K-06
Q-02
耐磨式离心泵
MD 85-45×7
132
660
总负荷

502.1

四、G-07高压开关负荷统计
序号
馈电编号
开关编号
设备名称
规格型号
功率（kw）
电压等级（V）
1
K-08
Q-01
耐磨式离心泵
MD 85-45×7
132
660
2
K-09
Q-22
带式输送机
DTL100/60/132
132
660
3
Q-23
调度绞车
JD-1.6
25
660
4
ZB-09
信号照明综合保护装置
ZBZ-4.0
4
660
5
K-10（K-15）
Q-05
循环绞车
SQ20/22
22
660
6
Q-11
1#给煤机
GLL0620/7.5/S
7.5
660
7
Q-12
2#给煤机
GLL0620/7.5/S
7.5
660
8
Q-13
1#给煤机闸门

4
660
9
Q-14
2#给煤机闸门

4
660
10
Q-15
1#皮带
DTL80/40/15
15
660
11
Q-16
2#皮带
DTL80/40/15
15
660
12
Q-17
1#液压泵站

15
660
13
Q-18
2#液压泵站

15
660
14
ZB-04
信号照明综合保护装置
ZBZ-4.0
4
660
15
ZB-05
信号照明综合保护装置
ZBZ-4.0
4
660
16
ZB-06
信号照明综合保护装置
ZBZ-4.0
4
660
17
K-10
Q-19
副井底液压站1#

15
660
18
Q-20
副井底液压站2#

15
660
19
Q-21
潜水泵
BQW30-80-15
15
660
20
Q-71
调度绞车
JD-1
11.4
660
21
K-11
ZB-02
信号照明综合保护装置
ZBZ-4.0
4
660
总负荷

470.4

五、G-08高压开关负荷统计
序号
馈电编号
开关编号
设备名称
规格型号
功率（kw）
电压等级（V）
1
K-14（K-31）
Q-35
局部通风机
（双电机运行）
FBD-№6.0
2×15
660
六、G-09高压开关负荷统计
序号
馈电编号
开关编号
设备名称
规格型号
功率（kw）
电压等级（V）
1
YB-03
1000KVA
移变
Q-57（组合开关）
破碎机
PCM110
110
1140
2
后刮板输送机
SGZ630/220
2×110
1140
3
转载机
SZZ730-132
132
1140
4
Q-58（组合开关）
采煤机
4MG200-W1
200
1140
5
1#乳化液泵（一备一用）
WRB200/31.5
125
1140
6
前刮板输送机
SGZ630/220
2×110
1140
7
Q-70
2#乳化液泵（一备一用）
WRB200/31.5
125
1140
8
YB-04
400KVA移变
K-19
Q-31
带式输送机
DSJ80/40/55
55
660
9
Q-32
张紧绞车
JH-5
7.5
660
10
ZB-11
信号综保
ZBZ-4.0
4
660
11
ZB-13
照明综保
ZBZ-4.0
4
660
12
Q-28
潜水泵
BQW50-100-25
25
660
13
Q-68
调度绞车
JD-0.5
5.5
660
14
Q-48
回柱绞车
JH-14
18.5
660
15
K-25
Q-
电滚筒
YDB-30
30
660
16
Q-
电滚筒
YDB-30
30
660
17
Q-64
潜水泵
BQW-50-140-37
37
660
18
ZB-23
信号综保
ZBZ-4.0
4
660
19
Q-49
电滚筒
YDB-55
55
660
20
Q-72
张紧绞车
JH-5
7.5
660
21
Q-33
喷雾泵
BPW-250/10
30
660
22
Q-61
调度绞车
JH-1
11.4
660
23
Q-73
回柱绞车
JH-14
18.5
660
24
Q-63
调度绞车
JD-1
11.4
660
总负荷

1361.3

第三节 中央变电所高压开关整定计算
一、计算原则
过载值整定：
短路值整定：
两相短路电流及灵敏度校验：

：过载负荷整定
：额定电流
：起动电流
：短路保护整定值
：两相短路电流
：可靠系数，用于电流速断保护时取1.3或1.5。（本书取1.5，地面取1.3）
：接线系数，接于相电流取1，接于相电流差时取
：线路最大过负荷电流
：短路电流灵敏度校验系数
、：短路回路内一相电阻、电抗值的总和，Ω
：短路容量计算的系统电抗值，Ω
、：高压电缆的电阻、电抗值，Ω
：矿用变压器的变压比
、：矿用变压器的电阻、电抗值，Ω
、：低压电缆的电阻、电抗值，Ω
：变压器二次侧的额定电压
二、中央变电所G-01、G-06、G-11高爆开关整定：
G-01、G-11高爆开关为中央变电所Ⅰ段进线、Ⅱ段进线，G-06为联络开关，实际运行时，G-06断开，G-01、G-11分列运行，高爆开关额定电流为400A，过载值有0.2-1.4倍档可选用，短路值有1.6-10倍档可选用。
G-01总负荷：
1、过载值整定：

整定过载电流取400×0.2=80A，0.2档
2、短路值整定：
由于G-01高爆开关为中央变电所进线开关，所以采用下列公示计算：

整定短路电流为400×1.6=640A，1.6倍档
G-11总负荷：
1、过载值整定：

整定过载电流取400×0.5=200A，0.5档
2、短路值整定：
由于G-11高爆开关为中央变电所进线开关，所以采用下列公示计算：

整定短路电流为400×1.6=640A，1.6倍档
合上联络开关运行时，G-06整定按G-11开关负荷计算
三、中央变电所G-03高爆开关整定：
G-03高爆开关为掘进工作面供电使用，高爆开关额定电流为100A，过载值有0.2-1.4倍档可选用，短路值有1.6-10倍档可选用。
总负荷：
1、过载值整定：

整定过载电流取100×0.3=30A，0.3档
2、短路值整定：
由于G-03高爆开关为中央变电所去掘进工作面进线开关，所以采用下列公示计算：

整定短路电流为100×1.6=160A，1.6倍档
四、中央变电所G-04、G-08高爆开关整定：
G-04、G-08高爆开关为掘进工作面局部通风机Ⅰ、Ⅱ段专用，高爆开关额定电流为50A，过载值有0.2-1.4倍档可选用，短路值有1.6-10倍档可选用。
总负荷：
1、过载值整定：

整定过载电流取50×0.2=10A，0.2档
2、短路值整定：
由于G-04、G-08高爆开关为掘进工作面局部通风机专用，所以采用下列公示计算：

整定短路电流为50×1.6=80A，1.6倍档
五、中央变电所G-05、G-07高爆开关整定：
G-05、G-07高爆开关为副井底中央变电所Ⅰ、Ⅱ段供电，高爆开关额定电流为100A，过载值有0.2-1.4倍档可选用，短路值有1.6-10倍档可选用。
G-05总负荷：
1、过载值整定：

整定过载电流取100×0.5=50A，0.5档
2、短路值整定：
由于G-05、G-07高爆开关为为副井底中央变电所Ⅰ、Ⅱ段供电，所以采用下列公示计算：

整定短路电流为100×1.6=160A，1.6倍档
G-07总负荷：
1、过载值整定：

整定过载电流取100×0.5=50A，0.5档
2、短路值整定：
由于G-05、G-07高爆开关为为副井底中央变电所Ⅰ、Ⅱ段供电，所以采用下列公示计算：

整定短路电流为100×1.6=160A，1.6倍档
六、中央变电所G-09高爆开关整定：
G-09高爆开关为采煤工作面供电，高爆开关额定电流为200A，过载值有0.2-1.4倍档可选用，短路值有1.6-10倍档可选用。
总负荷：
1、过载值整定：

整定过载电流取200×0.6=120A，0.6档
2、短路值整定：
由于G-06高爆开关为采煤工作面供电，所以采用下列公示计算：

整定短路电流为200×1.6=320A，1.6倍档
七、中央变电所G-02、G-10高爆开关整定：
G-02、G-10高爆开关为备用开关，整定为备用
八、合上联络开关，一回路运行，另一回路备用时Ⅰ、Ⅱ段高压开关整定
1、中央变电所G-01、G-11高爆开关整定：
G-01、G-11高爆开关为中央变电所Ⅰ段进线、Ⅱ段进线，G-06为联络开关，若一回路出现故障，采用另一回路运行时，G-06合闸，高爆开关额定电流为400A，过载值有0.2-1.4倍档可选用，短路值有1.6-10倍档可选用。
G-01（或G-11）总负荷：

1、过载值整定：

整定过载电流取400×0.6=240A，0.6档
2、短路值整定：
由于G-01（或G-11）高爆开关为中央变电所进线开关，所以采用下列公示计算：

整定短路电流为400×1.6=640A，1.6倍档
九、定值表（按实际两回路同时运行，联络断开）：
编 号
用 途
过流整定
短路整定
过载整定倍数
短路整定倍数
额定电流（A）
过载值
（A）
延时时间（S）
短路值
（A）
动作时间（S）
G-01
Ⅰ回进线
80
5
640
0.1
0.2
1.6
400
G-03
掘进电源
30
5
160
0.1
0.3
1.6
100
G-04
风机专用Ⅰ
10
5
80
0.1
0.2
1.6
50
G-05
2#变压器
50
5
160
0.1
0.5
1.6
100
G-06
母联
200
5
640
0.1
0.5
1.6
400
G-07
3#变压器
50
5
160
0.1
0.5
1.6
100
G-08
风机专用Ⅱ
10
5
80
0.1
0.2
1.6
50
G-09
综采电源
120
5
320
0.1
0.6
1.6
200
G-11
Ⅱ回进线
200
5
640
0.1
0.5
1.6
400
表1-1 高爆开关定值表
第四节 井底车场、硐室及运输整定计算
一、概述
井底车场级运输电源取自中央变电所，根据用电设备的容量与布置，采用干式变压器方式供电。6KV电源的供电线路由中央变电所高压馈电开关向2#、3#变压器供电，电源分别取自中央变电所G-05、G-07高压馈电开关。
二、供电系统及负荷统计
表1-2 主运输主要设备表
序号
名称
型号
台数
电机功率
（KW）
电压等级
（V）
备 注
一、3#变压器
1
2#主水泵
MD85-45×7
1
132
660

2
3#主水泵
MD85-45×7
1
132
660

3
调度绞车
JD-11.4
4
11.4
660

4
带式输送机
DTL65/10/22
1
22
660

5
潜水泵
BQW30-80-15
2
15
660

6
皮带输送机
DTL80/40/55×2
1
110
660

7
皮带涨紧绞车
JH-7.5
1
7.5
660

8
局部通风机
FBD-№5.6
1
11
660

9
信号照明综保
ZBZ-4.0
1
4
660

合计

494.1

二、2#变压器
1
1#主水泵
MD85-45×7
1
132
660

2
皮带输送机
DTL100/60/132
1
132
660

3
调度绞车
JD-1.6
1
25
660

4
给煤机
GLL0620/7.5/S
2
7.5
660

5
给煤机闸门

2
4
660

6
皮带输送机
DTL80/40/15
2
15
660

7
液压泵站

4
15
660

8
循环绞车
SQ-20/22
1
22
660

9
调度绞车
JD-1
1
11.4
660

10
潜水泵
BQW-30-80-15
1
15
660

11
信号照明综保
ZBZ-4.0
5
4
660

合计

470.4

三、高压系统设备的选型计算
1、变压器的选择

式中：——最大电动机功率
——变压器计算容量，KVA
——连接设备总容量
——需用系数，查《煤矿电工手册》表10-3-1
——设备平均功率因数，取0.7
（1）3#变压器选择

根据计算，选择一台KBSG-500/6干式变压器, 其额定容量为500KVA＞417.1KVA，满足供电要求。
（2）2#变压器选择

根据计算，选择一台KBSG-500/6干式变压器, 其额定容量为500KVA＞403.2KVA，满足供电要求。
2、对于3#变压器
（1）电缆长度的确定
由于供电距离较近，不存在较大压降，故选择将变压器放置在中央变电所， L=20m

（2）按长时允许负荷电流选择电缆截面
从中央变电所到2#变压器：

初选MYPTJ-6/10 3×70＋1×25mm²型号的矿用6KV高压电缆。

（3）按经济电流密度校验：　　　

：按经济电流密度选择的电缆截面
：正常运行时，实际流过电缆的工作电流
：经济电流密度，取
中央变电所至高压三通：

所选电缆截面满足要求。
3、对于2#变压器
（1）电缆长度的确定
由于供电距离较近，不存在较大压降，故选择将变压器放置在中央变电所， L=20m

（2）按长时允许负荷电流选择电缆截面
从中央变电所到3#变压器：

初选MYPTJ-6/10 3×70＋1×25mm2型号的矿用6KV高压电缆。

（3）按经济电流密度校验：　　　

：按经济电流密度选择的电缆截面
：正常运行时，实际流过电缆的工作电流
：经济电流密度，取
中央变电所至高压三通：

所选电缆截面满足要求。
第五节 660V系统电气设备选型
一、对于3#变压器
本系统选用编号为GB-02号KBSG－500/6干式变压器，控制301采区皮带输送机、水泵房及清撒斜巷设备等。　

1、倾撒斜巷主馈电选型
倾撒斜巷包括一台潜水泵，一部带式输送机，三部调度绞车，实际流过电缆的工作电流的计算：

、系数查《煤矿电工手册》第二分册348页得。
经计算，选择一台KJZ-200的馈电，满足要求
1.1 潜水泵开关选型

经计算，选择一台QBZ-80的开关，满足要求。
1.2 带式输送机开关选型

经计算，选择一台QBZ-80的开关，满足要求。
1.3 调度绞车开关选型

经计算，选择一台QBZ-80的开关，满足要求。
2、301采区皮带巷主馈电选型
301采区皮带巷包括一部带式输送机，一台潜水泵，一部张紧绞车，两台综保，实际流过电缆的工作电流的计算：

、系数查《煤矿电工手册》第二分册348页得。
经计算，选择一台KJZ-200的馈电，满足要求
2.1 带式输送机开关选型

经计算，选择一台QBZ-120的开关，满足要求。
2.2 潜水泵开关选型

经计算，选择一台QBZ-80的开关，满足要求。
2.3 张紧绞车开关选型

经计算，选择一台QBZ-80的开关，满足要求。
3、主水泵馈电选型
按实际流过电缆的工作电流的计算：

、系数查《煤矿电工手册》第二分册348页得。
经计算，各选择一台KJZ-200的馈电，满足要求。
3.1 主水泵开关的选型

经计算，选择一台QJR-400的开关，满足要求。
二、对于2#变压器
本系统选用编号GB-03号KBSG-500/6干式变压器，控制上仓巷皮带输送机、主水泵及配煤巷、副井底液压站设备等。

1、副井底液压站及配煤巷主馈电选型
副井底液压站及配煤巷主馈电按实际流过电缆的工作电流计算：

、系数查《煤矿电工手册》第二分册348页得。
经计算，各选择一台KJZ-200的馈电，满足要求。
1.1 操车液压站开关选型

经计算，选择一台QBZ-80的开关，满足要求。
1.2 潜水泵开关选型

经计算，选择一台QBZ-80的开关，满足要求。
1.3 给煤机开关选型

经计算，选择一台QBZ-80的开关，满足要求。
1.4 给煤机闸门开关选型

经计算，选择一台QBZ-80N的开关，满足要求。
1.5 操车液压站开关选型

经计算，选择一台QBZ-80的开关，满足要求。
1.6 循环绞车开关选型

经计算，选择一台QBZ-80的开关，满足要求。
1.7调度绞车开关选型

经计算，选择一台QBZ-80N的开关，满足要求。
2、上仓巷主馈电选型
上仓巷主馈电按实际流过电缆的工作电流计算：

、系数查《煤矿电工手册》第二分册348页得。
经计算，各选择一台KJZ-400的馈电，满足要求。
2.1 带式输送机开关选型

经计算，选择一台QJR-400的开关，满足要求。
2.2 调度绞车开关选型

经计算，选择一台QBZ-80N的开关，满足要求。
3、主水泵馈电选型
按实际流过电缆的工作电流的计算：

、系数查《煤矿电工手册》第二分册348页得。
经计算，各选择一台KJZ-200的馈电，满足要求。
3.1 主水泵开关的选型

经计算，选择一台QJR-400的开关，满足要求。
第六节 660V设备电缆选型
一、对于3#变压器
本系统采用编号GB-03号
KBSG-500/6干式变压器向301采区皮带总馈电供电。
电缆选型：
1、供301采区带式输送机总开关电缆选择

选用一跟3×70+1×25mm²电缆，。满足要求，取125m。
2、供主水泵总开关电缆选择

选用一跟3×70+1×25mm²电缆，。满足要求，取45m。
3、供倾撒斜巷总开关电缆选择

选用一跟3×70+1×25mm²电缆，。满足要求，取150m。
电缆校验：
按正常允许电压损失检验，系统允许损失电压。
500KVA移变阻抗计算：（根据煤矿电气三大保护细则取得系数）

所以
其中 ：变压器绕组电抗压降百分值5.5
：变压器短路损耗4600
：变压器二次侧额定电流465
500KVA变压器：（皮带输送机、水泵等）

二、对于2#变压器
本系统采用编号为GB-02号KBSG-500/6干式变压器向上仓巷皮带输送机、主水泵、配煤巷及副井液压站等设备供电。
电缆选型：
1、副井底液压站

选用一跟3×25+1×16mm²电缆，。满足要求，取150m。
2、配煤巷总开关电缆选择

选用一跟3×70+1×25mm²电缆，。满足要求，取150m。
3、供上仓巷总开关电缆选择

选用一跟3×70+1×25mm²电缆，。满足要求，取230m。
4、供主水泵总开关电缆选择

选用一跟3×70+1×25mm²电缆，。满足要求，取45m。
电缆校验：
按正常允许电压损失检验，系统允许损失电压。
500KVA移变阻抗计算：（根据煤矿电气三大保护细则取得系数）

所以
其中 ：变压器绕组电抗压降百分值5.5
：变压器短路损耗4600
：变压器二次侧额定电流465
500KVA变压器：（皮带输送机、水泵等）

第七节 短路电流计算
一、对于3#变压器
660V系统（带式输送机、排水泵）
1、取变电所母线短路容量为50MVA，则系统的电抗值
95mm²电缆的阻抗，L=200m

所以
折算到0.69KV则：
2、500KVA变压器阻抗

3、变压器至总开关干线阻抗
3.1 至2#主水泵 70mm² L=0.045km
所以
2#主水泵电机端子两相短路电流：

所以，
3.2 至3#主水泵70mm² L=0.05km
所以
3#主水泵电机端子两相短路电流：

所以，
3.3 至301采区带式输送机50mm² L=0.2km
所以
301采区带式输送机电机端子两相短路电流：

所以，
二、对于2#变压器
660V系统（带式输送机、排水泵）
1、取变电所母线短路容量为50MVA，则系统的电抗值
95mm²电缆的阻抗，L=35m

所以
折算到0.69KV则：

2、500KVA变压器阻抗

3、变压器至总开关干线阻抗
3.1 至1#主水泵 70mm² L=0.04km
所以
1#主水泵电机端子两相短路电流：

所以，
3.2 至上仓巷皮带70mm² L=0.2km
所以
上仓巷皮带电机端子两相短路电流：

所以，
第八节 低馈的整定
一、对于3#变压器
灵敏度校验公式：
注：下式中，所有电缆换算成50mm²电缆计算
1、K-01中央变电所Ⅰ段总馈电开关整定计算：
正常情况下，水泵按一台计算，总功率： 368.1kw

1.1过载整定：整定值结合实际，取值450A。
1.2短路整定：
取值1，最大功率为水泵132kw。
短路电流结合实际取值1350A。
2、K-03清撒斜巷总馈电开关整定计算：
总功率： 93.6kw
2.1过载整定：整定值结合实际，取值105A。
2.2短路整定：
取值1，最大功率为皮带机22kw。
短路电流结合实际取值260A。
2.3灵敏度校验：
25mm²电缆150m折算成50mm²电缆287m
16mm²电缆80m折算成50mm²电缆241m
总长L=287+241=528m

，校验合格。
3、K-04采区皮带巷总馈电开关整定计算：
总功率： 140.5kw
3.1过载整定：整定值结合实际，取值150A。
3.2短路整定：
取值1，最大功率为皮带机55×2kw。
短路电流结合实际取值925A。
3.3灵敏度校验：
70mm²电缆130m折算成50mm²电缆287m
总长L=287m

，校验合格。
4、K-05（K-06、K-08）主水泵总馈电开关整定计算：
总功率： 132kw
4.1过载整定：整定值结合实际，取值150A。
4.2短路整定：
取值1，最大功率为水泵电机132kw。

短路电流结合实际取值1065A。
4.3灵敏度校验：
馈电到启动器开关为70mm²电缆5m，距离太短，短路电流相当大，灵敏度也相当高。
5、K-16二部皮带机头总馈电开关整定计算：
K-16馈电上一级为K-04馈电，中间无其他分馈，结合实际情况，过载整定值取值150A，短路整定取值取值925A。
二、对于2#变压器
灵敏度校验公式：
注：下式中，所有电缆换算成50mm²电缆计算
1、K-12中央变电所Ⅱ段总馈电开关整定计算：
总功率： 470.4kw
1.1过载整定：整定值结合实际，取值480A。
1.2短路整定：
取值1，最大功率为水泵132kw。
短路电流结合实际取值1350A。
2、K-10副井底液压站及配煤巷总馈电开关整定计算：
（部分设备未能同时启动）
总功率： 131.4kw
2.1过载整定：整定值结合实际，取值145A。
2.2短路整定：
取值1，最大功率为循环绞车22kw。
短路电流结合实际取值305A。
2.3灵敏度校验：
25mm²电缆150m折算成50mm²电缆287m
6mm²100m折算成50mm²电缆811m
总长L=287+811=1098m

，校验合格。
3、K-09上仓巷总馈电开关整定计算：
总功率： 157kw
3.1过载整定：整定值结合实际，取值170A。
3.2短路整定：
取值1，最大功率为皮带机132kw。
短路电流结合实际取值1100A。
3.3灵敏度校验：
70mm²电缆230m折算成50mm²电缆168m
总长L=168m

，校验合格。
4、K-15配煤巷总馈电开关整定计算：
总功率： 90kw
4.1过载整定：整定值结合实际，取值105A。
4.2短路整定：
取值1，最大功率为循环绞车22kw。
短路电流结合实际取值260A。
4.3灵敏度校验：
25mm²电缆35m折算成50mm²电缆66m
总长L=66m

，校验合格。
三、对于1#变压器
灵敏度校验公式：
注：下式中，所有电缆换算成50mm²电缆计算
1、K-21掘进工作面Ⅰ段局部通风机总馈电开关整定计算：（双电机运行）
总功率：2×15kw
1.1过载整定：整定值结合实际，取值35A。
1.2短路整定：
取值1，最大功率为风机双电机2×15kw。

短路电流结合实际取值245A。
1.3灵敏度校验：
35mm²电缆400m折算成50mm²电缆548m
总长L=548m

，校验合格。
2、K-13掘进工作面Ⅰ段局部通风机总馈电开关整定计算：
K-21馈电上一级为K-13馈电，中间无其他分馈，结合实际情况，过载整定值取值40A，短路整定值取值250A。
四、对于4#变压器
灵敏度校验公式：
注：下式中，所有电缆换算成50mm²电缆计算
1、K-31掘进工作面Ⅱ段局部通风机总馈电开关整定计算：
总功率：2×15kw
1.1过载整定：整定值结合实际，取值35A。
1.2短路整定：
取值1，最大功率为风机双电机2×15kw。

短路电流结合实际取值245A。
1.3灵敏度校验：
50mm²电缆400m
总长L=400m

，校验合格。
2、K-14掘进工作面Ⅰ段局部通风机总馈电开关整定计算：
K-31馈电上一级为K-14馈电，中间无其他分馈，结合实际情况，过载整定值取值40A，短路整定取值取值250A。
五、对于YB-02移变
灵敏度校验公式：
1、K-29掘进工作面馈电开关整定计算：
总功率： 310.5kw
1.1过载整定：整定值结合实际，取值150A。
1.2短路整定：
取值0.35，最大功率为掘进机截割电机120kw。

短路电流结合实际取值970A。
1.3灵敏度校验：

，校验合格。
六、对于YB-04移变
灵敏度校验公式：
1、K-19 30104运输顺槽馈电开关整定计算：
总功率：119.5kw

1.1过载整定：整定值结合实际，取值115A。
1.2短路整定：
取值1，最大功率为皮带电机55kw。

短路电流结合实际取值500A。
1.3灵敏度校验：

，校验合格。
2、K-25 30104运输巷馈电开关整定计算：
总功率：223.4kw

2.1过载整定：整定值结合实际，取值135A。
2.2短路整定：
取值1，最大功率为回柱绞车电机55kw。

短路电流结合实际取值640A。
2.3灵敏度校验：

，校验合格。
3、K-17 30104回风巷口馈电开关整定计算：
总功率：71.3kw

2.1过载整定
