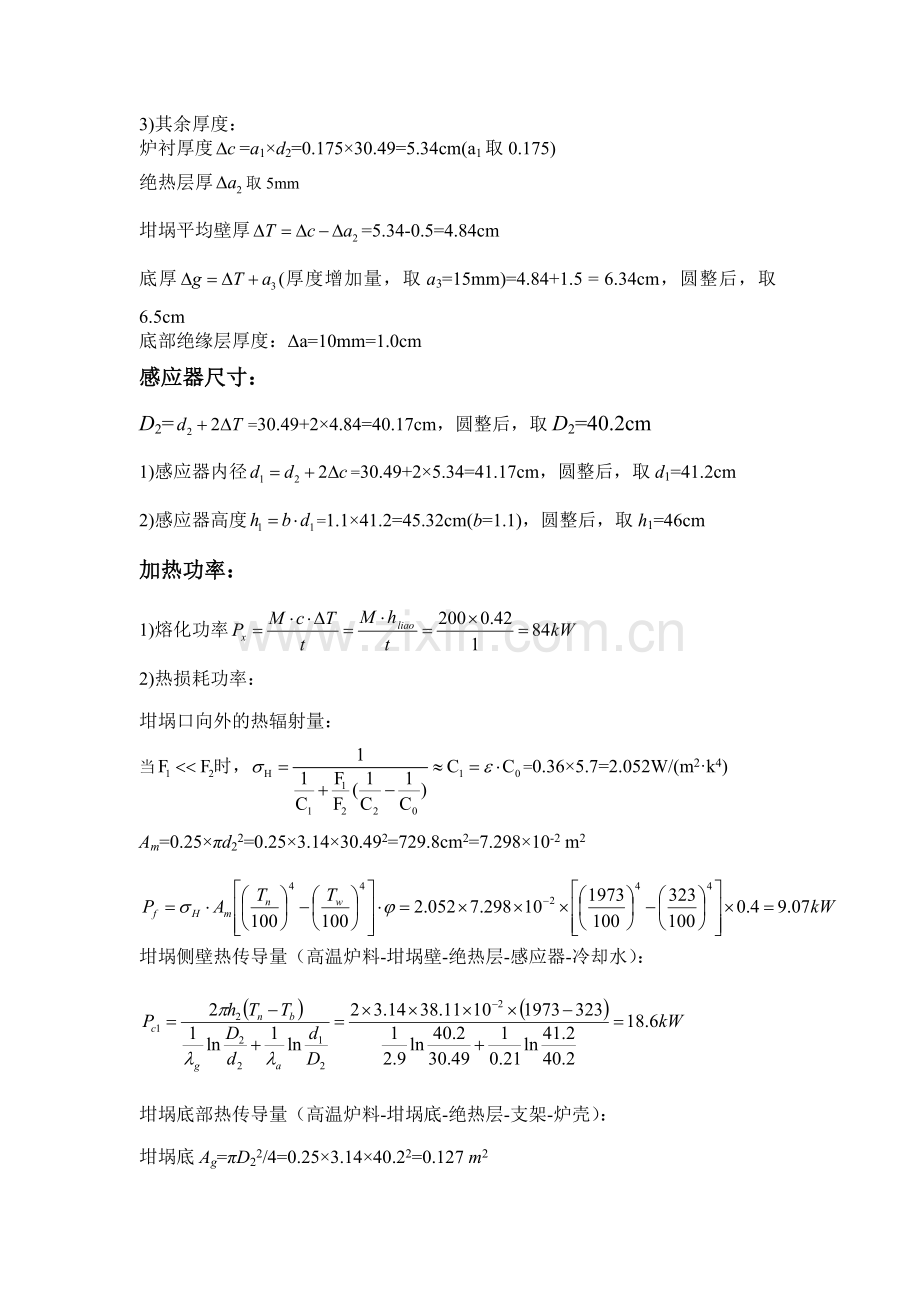

感应器设计计算 已知: 设计炉子容量:200kg; 炉炼材料:钢,材料密度:7.2g/cm3; 浇注温度:1700℃; 浇注温度下炉料热焓:0.42kW.h/Kg; 熔炼时间:1h 镁砂坩埚导热系数:2.9W/m.℃ 隔热石棉板导热系数:0.21W/m.℃ 炉壳温度:50℃; 炉料电阻率:常温1×10-5Ω.cm;液态1.37×10-4Ω.cm; 感应器电阻率:1.75×10-6Ω.cm 感应器端电压:250V;电流密度:2500Hz; 液态炉料黑度:0.36 补偿电容量:125*10-6F 提示: 1)依据容炼材料及熔炼量计算坩埚及感应器的尺寸 2)依据熔炼材料及熔炼温度等计算感应炉的功率 3)计算感应器的电器参数 坩埚尺寸: 1) 总容积: 由题目及设计条件,有:M=200kg=200×103g,rm=7.2g/cm3,K=75%=0.75 液体金属体积:Vg=M/rm=200×103/7.2=2.78×104cm3 坩埚总容积:Vz=Vg/K=2.78×104/0.75=3.71×104cm3 2)平均直径和深度: a=0.5~1.0,取a=0.8,由公式: 得: 金属液高度,坩埚深度,圆整后,取 3)其余厚度: 炉衬厚度=a1×d2=0.175×30.49=5.34cm(a1取0.175) 绝热层厚取5mm 坩埚平均壁厚=5.34-0.5=4.84cm 底厚(厚度增加量,取a3=15mm)=4.84+1.5 = 6.34cm,圆整后,取6.5cm 底部绝缘层厚度:Δa=10mm=1.0cm 感应器尺寸: D2==30.49+2×4.84=40.17cm,圆整后,取D2=40.2cm 1)感应器内径=30.49+2×5.34=41.17cm,圆整后,取d1=41.2cm 2)感应器高度=1.1×41.2=45.32cm(b=1.1),圆整后,取h1=46cm 加热功率: 1) 熔化功率 2) 热损耗功率: 坩埚口向外的热辐射量: 当=0.36×5.7=2.052W/(m2·k4) Am=0.25×πd22=0.25×3.14×30.492=729.8cm2=7.298×10-2 m2 坩埚侧壁热传导量(高温炉料-坩埚壁-绝热层-感应器-冷却水): 坩埚底部热传导量(高温炉料-坩埚底-绝热层-支架-炉壳): 坩埚底Ag=πD22/4=0.25×3.14×40.22=0.127 m2 绝热层面积Aa=πd12/4=0.25×3.14×41.22=0.133 m2 则全部热损耗功率: =9.07+18.6+3.18=30.85kW 3)总功率和热效率: η1—变频效率,η1=0.8(中频发电机组);η2—电容效率,η2=0.97; η3—感应器效率, η3=0.8;η4—输电线路效率,η4=0.95 (在0.7~0.9之间,合格) =0.8×0.97×0.8×0.95=0.59 感应熔炼电气参数: f=2500Hz>fmin,满足要求。 感应器线圈参数: 1)炉料、感应器有效电阻R1、R2: 感应器、炉料透入深度 Δ1、 Δ2: 感应器、炉料有效电阻R1、R2: k3=0.7~0.95(填充系数),与绝缘方式有关,取k3=0.85 2)感应器、炉料感抗: 由于匝数未知,先按单匝计算感抗 μ0=4π×10-7 d1/h1=41.2/46=0.9,查表得:K1=0.71 d2’/h2=(30.49-1.17)/38.11=0.77,查表得:K2=0.75 3)炉料—感应器系统互感抗: h1/h2=46/38.11=1.2,d1/h1=41.2/46=0.9,查图得:Km=1.23 4)炉料——感应器系统阻抗: 折算系数: 等效电阻、等效感抗: 等效系统的阻抗: 5)炉子电效率和自然功率因数 炉子的电效率: 炉子的自然功率因数: 6)电源供给感应器有功功率及单匝感应器电流与电压: 加热、熔炼炉料所需的有功功率: 供给感应器的有功功率: 单匝感应器电流与电压: 7)感应器总匝数: UH——电源的额定电压,UH=(125-600)V,为方便使用,取UH=380V Ui——感应器的端电压,Ui=(85~90)%UH=0.9×380=342V ,取匝数N=3 8)输入感应器电流: 9)感应器尺寸: 感应器铜管外径:,圆整后,取dv=13cm 感应器外径: 铜管壁厚: 10)感应器——炉料系统实际阻抗: 系统实际等效电阻: 系统实际等效感抗: 系统实际等效阻抗: 11)补偿电容 所需补偿的无功功率: 所需补偿的电容量: 并联电容的数量:,即需22个。 12)感应器截面电流密度的校验: 有效导电面积: 验证:<=100A/mm2,符合要求。 13)感应器的水冷计算: 冷却水带走的热量: 所需冷却水的体积流量: 冷却水的流速v: 水管内径: 水管截面积: 于是,水流速度: 紊流校验:>2300,故为紊流。 所有计算完成。
