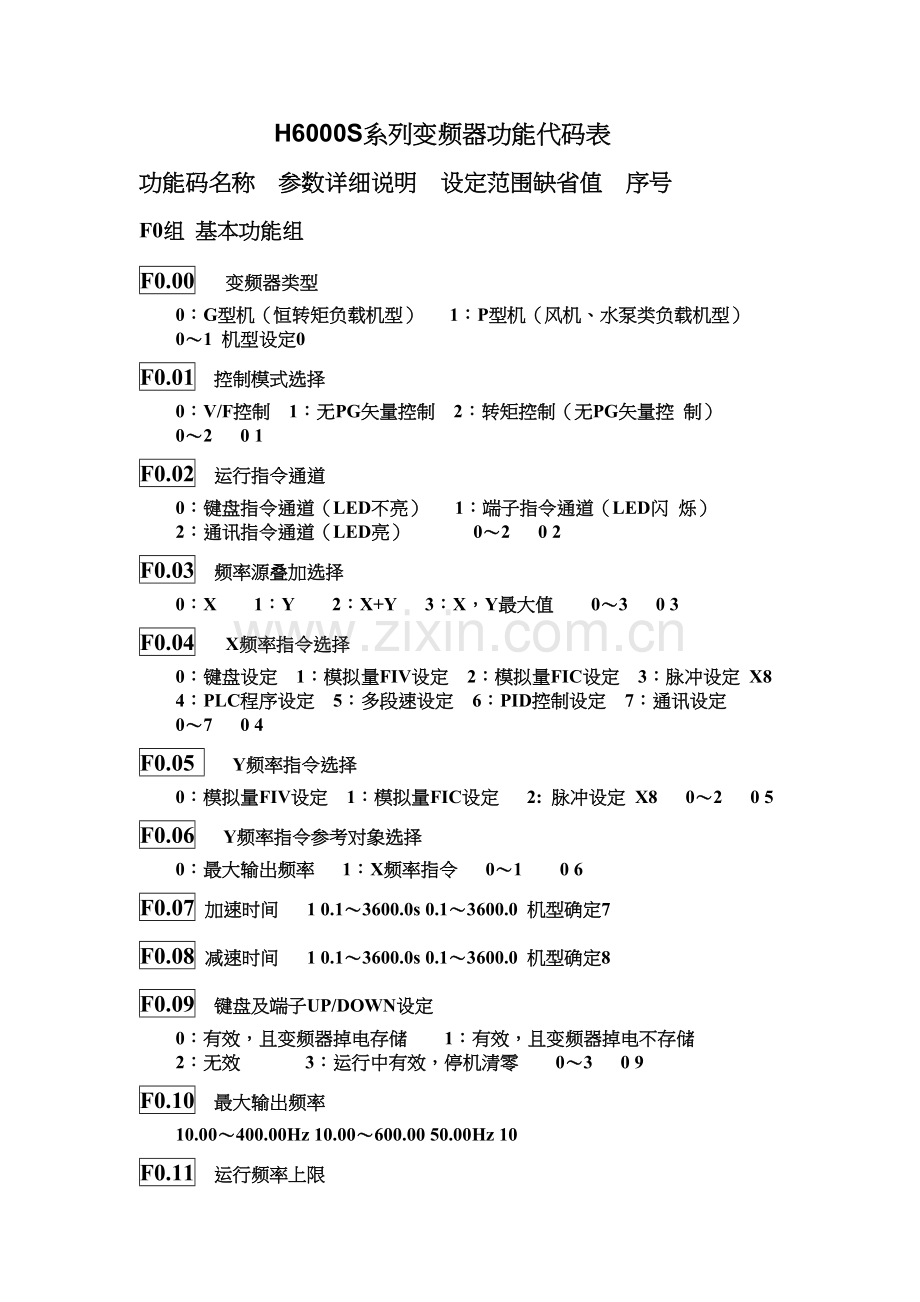

H6000S系列变频器功能代码表
功能码名称 参数详细说明 设定范围缺省值 序号
F0组 基本功能组
F0.00 变频器类型
0：G型机（恒转矩负载机型） 1：P型机（风机、水泵类负载机型）
0～1 机型设定0
F0.01 控制模式选择
0：V/F控制 1：无PG矢量控制 2：转矩控制（无PG矢量控 制）
0～2 0 1
F0.02 运行指令通道
0：键盘指令通道（LED不亮） 1：端子指令通道（LED闪 烁）
2：通讯指令通道（LED亮） 0～2 0 2
F0.03 频率源叠加选择
0：X 1：Y 2：X+Y 3：X，Y最大值 0～3 0 3
F0.04 X频率指令选择
0：键盘设定 1：模拟量FIV设定 2：模拟量FIC设定 3：脉冲设定 X8
4：PLC程序设定 5：多段速设定 6：PID控制设定 7：通讯设定
0～7 0 4
F0.05 Y频率指令选择
0：模拟量FIV设定 1：模拟量FIC设定 2: 脉冲设定 X8 0～2 0 5
F0.06 Y频率指令参考对象选择
0：最大输出频率 1：X频率指令 0～1 0 6
F0.07 加速时间 1 0.1～3600.0s 0.1～3600.0 机型确定7
F0.08 减速时间 1 0.1～3600.0s 0.1～3600.0 机型确定8
F0.09 键盘及端子UP/DOWN设定
0：有效，且变频器掉电存储 1：有效，且变频器掉电不存储
2：无效 3：运行中有效，停机清零 0～3 0 9
F0.10 最大输出频率
10.00～400.00Hz 10.00～600.00 50.00Hz 10
F0.11 运行频率上限
F0.12～F0.10（最大频率） F0.12～F0.10 50.00Hz 11
F0.12 运行频率下限
0-00 Hz～F0.11（运行频率上限） 0.00～F0.11 0.00Hz 12
F0.13 键盘设定频率
0.00 Hz～F0.10（最大频率） 0.00～F0.10 50.00Hz 13
F0.14 运行方向选择
0：默认方向运行 1：相反方向运行 2：禁止反转运行 0～2 0 14
F0.15 载波频率设定
1.0～15.0kHz 1.0～15.0 机型确定 15
F0.16 功能参数恢复
0：无操作 1：恢复缺省值 2：清除故障档案 0～2 0 16
F0.17 AVR功能选择
0：无效 1：全程有效 2：只在减速时无效 0～2 1 17
F0.18 电机参数自学习
0：无操作 1：全面参数自学习 2：静止参数自学习 0～2 0 18
F1组 电机参数组
F1.00 电机额定功率
0.4～3000.0kW 0.4～3000.0 机型确定 19
F1.01 电机额定频率
10.00Hz～F0.10 （最大频率） 10.00～F0.10 50.00Hz 20
F1.02 电机额定转速
0～36000rPm 0～36000 机型确定 21
F1.03 电机额定电压
0～800V 0～800 机型确定 22
F1.04 电机额定电流
0.8～6000.0A 0.8～6000.0 机型确定 23
F1.05 电机定子电阻
0.001～65.535Ω 0.001～65.535 机型确定 24
F1.06 电机转子电阻
0.001～65.535Ω 0.001～65.535 机型确定 25
F1.07 电机定、转子电感
0.1～6553.5mH 0.1～6553.5 机型确定 26
F1.08 电机定、转子互感
0.1～6553.5mH 0.1～6553.5 机型确定 27
F1.09 电机空载电流
0.1～6553.5A 0.1～6553.5 机型确定 28
F2组 电机矢量控制功能组
F2.00 速度环比例增益1
0～100 0～100 20 29
F2.01 速度环积分时间1
0.01～10.00s 0.01～10.00 0.50s 30
F2.02 切换低点频率
0.00Hz～F2.05 0.00～F2.05 5.00Hz 31
F2.03 速度环比例增益2
0～100 0～100 25 32
F2.04 速度环积分时间2
0.01～10.00s 0.01～10.00 1.00s 33
F2.05 切换高点频率
F2.02～F0.10（最大频率） F2.02～F0.10 10.00Hz 34
F2.06 VC转差补偿系数
50%～200% 50～200 100% 35
F2.07 转矩上限设定
0.0～200.0% （变频器额定电流）0.0～200.0 G型机：150.0% P 型机：120.0% 36
F2.08 转矩设定方式选择
0：键盘设 定 转 矩（对应F3.09） 1：模拟量FIV设定转矩
2：模拟量FIC设定转矩 3：高速脉冲X8设定转矩
4: 多段转矩设定 5：远程通讯设定转矩
（1～5：100%相对于2倍变 频器额定电流）0～5 0 37
F2.09 键盘设定转矩
-200.0%～200.0%（变频器额定电流） -200.0～200.0 50.0% 38
F2.10 上限频率设定源选择
0 ： 键 盘 设 定 上限 频 率（F0.11） 1：模拟量FIV设定上限频率
2：模拟量FIC设定上限频率 3：高速脉冲X8上限频率
4：多段设定上限频率 5：远程通讯设定上限频率（ 1～4： 100% 对应 最 大 频率）0～5 39
F3组 V/F控制功能组
F3.00 V/F曲线设定
0：直线V/F 1：多点V/F 2：1.3次幂降转矩V/F
3：1.7次幂降转矩V/F 4：2.0次幂降转矩V/F 0～4 0 40
F3.01 转矩提升
0.0%：（自动） 0.1%～10.0% 0.0～10.0 0.0% 41
F3.02 转矩提升截止
0.0%～50.0%（相对电机额定频率） 0.0～50.0 20.0% 42
F3.03 多点V/F频率点1
0.00Hz～F3.05 0.00～F3.05 0.00Hz 43
F3.04 多点V/F电压点1
0.0%～100.0% （ 电机额定电压） 0.0～100.0 00.0% 44
F3.05 多点V/F频率点2
F3.03～F3.07 F3.03～F3.07 00.00Hz 45
F3.06 多点V/F电压点2
0.0%～100.0% （ 电机额定电压） 0.0～100.0 00.0% 46
F3.07 多点V/F频率点3
F3.05～ F1.01（电机额定频率） F3.05～F1.01 00.00Hz 47
F3.08 多点V/F电压点3
0.0%～100.0% （ 电机额定电压） 0.0～100.0 0.0% 48
F3.09 V/F转差补偿限定
0.0～200.0% 0.0～200.0 0.0% 49
F3.10 节能运行选择
0：不动作 1：自动节能运行 0～1 0 50
F3.11 电机低频抑制振荡因子
0～10 0～10 2 51
F3.12 电机高频抑制振荡因子
0～10 0～10 0 52
F3.13 电机抑制振荡分界点
0.00Hz～F0.10（最大频率） 0.00～F0.10 30.00 Hz 53
F4组 输入端子组
F4.00 X1端子功能选择
0：无功能 1：正转运行 2：反转运行 3：三线式运行控制
4：正转寸动 5：反转寸动 6：自由停车 7：故障复位
8：运行暂停 9：外部故障输入 10：频率设定递增（UP）
11：频率设定递减（DOWN） 12：频率增减设定清除
13：X设定与Y设定切换 14：（X+Y）设定与X设定切换
15：（X+Y）设定与Y设定切换 16：多段速端子1
17：多段速端子2 18：多段速端子3 19：多段速端子4
20：多段速暂停 21：加减速时间选择1 22：加减速时间选择2
23：简易PLC停机复位 24：简易PLC暂停 25：PID控制暂停
26：摆频暂停（停在当前频率） 27：摆频复位（回到中心频率）
28：计数器复位 29：转矩控制禁止 30：加减速禁止
31：计数器触发 32：频率增减设定暂时清除 33～39：保留
0～39 1 54
F4.01 X2端子功能选择 0～39 4 55
F4.02 X3端子功能选择 0～39 7 56
F4.03 X4端子功能选择 0～39 0 57
F4.04 X5端子功能选择 0～39 0 58
F4.05 X6端子功能选择 0～39 0 59
F4.06 X7端子功能选择 0～39 0 60
F4.07 X8端子功能选择 0～39 0 61
F4.08 X8输入类型选择
0：X8为高速脉冲输入 1：X8为开关量输入 0～1 0 62
F4.09 开关量滤波次数
1～10 1～10 5 63
F4.10 端子控制运行模式
0：两线式控制1 1：两线式控制2 2：三线式控制1 3：三线式控制2
0～3 0 64
F4.11 端子UP/DOWN频率增量变化率
0.01～50.00Hz/s 0.01～50.00 0.50Hz/s 65
F4.12 FIV下限值 -10V～10.00V -10.00～10.00 0.00V 66
F4.13 FIV下限对应设定 -100.0%～100.0% -100.0～100.0 0.0% 67
F4.14 FIV上限值0V～10.00V 0.00～10.00 10.00V 68
F4.15 FIV上限对应设定
-100.0%～100.0% -100.0～100.0 100.0% 69
F4.16 FIV输入滤波时间
0.00s～10.00s 0.00～10.00 0.10s 70
F4.17 FIC下限值 0.00V～10.00V 0.00～10.00 0.00V 71
F4.18 FIC下限对应设定
-100.0%～100.0% -100.0～100.0 0.0% 72
F4.19 FIC上限值 0.00V～10.00V 0.00～10.00 10.00V 73
F4.20 FIC上限对应设定
-100.0%～100.0% -100.0～100.0 100.0% 74
F4.21 FIC输入滤波时间 0.00s～10.00s 0.00～10.00 0.10s 75
F4.22 X8下限频率 0.00kHz ～50.00kHz 0.00～50.00 0.00kHz 76
F4.23 X8下限频率 对应设定
-100.0%～100.0% -100.0～100.0 0.0% 77
F4.24 X8上限频率 0.00kHz～50.00kHz 0.00～50.00 50.00kHz 78
F4.25 X8上限频率对应设定
-100.0%～100.0% -100.0～100.0 100.0% 79
F4.26 X8频率输入滤波时间
0.00s～10.00s 0.00～10.00 0.10s 80
F5组 输出端子组
F5.00 继电器RA、RB、RC输出选择
0：无输出 1：变频器运行中 2：变频器正转运行中
3：变频器反转运行中 4：故障输出 5：频率水平检测 FDT输出
6：频率到达 7：零速运行中 8：设定记数值到达
9：指定记数值到达 10：过载预报警 11：简易 PLC 阶段完成
12：简易 PLC 循环完成 13：运行时间到达 14：上限频率到达
15：下限频率到达 16：运行准备就绪 17～20：保留
0～20 4 81
F5.01 继电器YA、YB、YC输出选择
0～20 0 82
F5.02 YO开路集电极输出选择
0～20 1 83
F5.03 YO输出选择
0：开路集电极高速脉冲输出 1：开路集电极输出 0～1 0 84
F5.04 FOV输出选择
0：运行频率 1：设定频率 2：运行转速 3：输出电流 4：输出电压
5：输出功率 6：设定转矩 7：输出转矩 8：模拟FIV输入值
9：模拟FIC输入值 10：脉冲频率X8输入值 0～10 0 85
F5.05 FOC输出选择 0～10 0 86
F5.06 YO开路集电极高速脉冲输出选择 0～10 0 87
F5.07 FOV输出下限 0.0%～100.0% 0.0～100.0 0.0% 88
F5.08 下限对应FOV输出 0.00V ～10.00V 0.00～10.00 0.00V 89
F5.09 FOV输出上限 0.0%～100.0% 0.0～100.0 100.0% 90
F5.10 上限对应FOV输出 0.00V ～10.00V 0.00～10.00 10.00V 91
F5.11 FOC输出下限 0.0%～100.0% 0.0～100.0 0.0% 92
F5.12 下限对应FOC输出 0.00V ～10.00V 0.00～10.00 0.00V 93
F5.13 FOC输出上限 0.0%～100.0% 0.0～100.0 100.0% 94
F5.14 上限对应FOC输出 0.00V ～10.00V 0.00～10.00 10.00V 95
F5.15 YO输出下限 0.00%～100.0% 0.00～100.00 0.00% 96
F5.16下限对应YO输出
0.000～ 50.00kHz 0.000～50.000 0.00kHz 97
F5.17 YO输出上限 0.00%～100.0% 0.000～100.00 100.0% 98
F5.18上限对应YO输出0.0 ～ 50.00kHz 0.000～50.000 50.00kHz 99
F6组 起停控制组
F6.00 加减速方式选择
0：直线型 1：保留 0～1 0 100
F6.01 起动运行方式
0：直接起动 1：先直流制动再起动 2：转速追踪再起动 0～2 0 101
F6.02 直接起动开始频率 0.00～10.00Hz 0.00～10.00 1.50Hz 102
F6.03 起动频率保持时间 0.0～50.0s 0.0～50.0 0.0s 103
F6.04 起动前制动电流 0.0～150.0% 0.0～150.0 0.0% 104
F6.05 起动前制动时间 0.0～50.0s 0.0～50.0 0.0s 105
F6.06 停机方式选择 0：减速停车 1：自由停车 0～1 0 106
F6.07 停机制动开始频率 0.00～F0.10 0.00～F0.10 0.00Hz 107
F6.08 停机制动等待时间 0.0～50.0s 0.0～50.0 0.0s 108
F6.09 停机直流制动电流 0.0～150.0% 0.0～150.0 0.0% 109
F6.10 停机直流制动时间 0.0～50.0s 0.0～50.0 0.0s 110
F6.11 正反转死区时间 0.0～60.0s 0.0～60.0 0.0s 111
F6.12 运行频率低于频率下限动作（频率下限大于0有效）
0：以频率下限运行 1：停机 2：休眠待机 0～2 0 112
F6.13 休眠唤醒延时时间 0.0～3600.0s（F6.12为2有效）
0.0～3600.0 0 113
F6.14 停电再起动选择
0：禁止再起动 1：允许再起动 0～1 0 114
F6.15 再起动等待时间0.0～3600.0s（F6.14为1有效）
0.0～3600.0 0.0s 115
F6.16 上电时端子功能检测选择
0：上电时端子运行命令无效 1：上电时端子运行命令有效 0～1 0 116
保留 117 118
F6.19Bit0: 0-急停是自由停车; 1-急停是减速停车,并选用加减速时间4
Bit1：0标准协议；1兼容H3000空压机协议
0～65535 0 119
F7组 人机界面组
F7.00 用户密码 0～65535 0～65535 0 120 （54321）
F7.03 多键功能选择
0：左移位键切换显示状态 1：寸动运行 2：正转反转切换
3：清除UP/DOWN设定 4：快速调试模式（按非出厂参数调试）
0～4 0 123
F7.04 STOP/RST 键停机功能选择
0：只对键盘控制有效 1：对键盘和端子控制同时有效
2：对键盘和通讯控制同时有效 3：对所有控制模式均有效
0～3 0 124
F7.05 保留
F7.06 运行状态显示的参数选择1
0～0XFFFF BIT0：运行频率 BIT1：设定频率（Hz闪烁）
BIT2：母线电压 BIT3：输出电压
BIT4：输出电流 BIT5：运行转速
BIT6：线速度 BIT7：输出功率;
BIT8：输出转矩 BIT9：PID给定值
BIT10：PID反馈值 BIT11：输入端子状态
BIT12：输出端子状态 BIT13：转矩设定值
BIT14：计数值BIT15：PLC及多段速当前段数
0～0XFFFF 0X07FF 126
F7.07 运行状态显示的参数选择2
0～0XFFFF BIT0：模拟量FIV值 BIT1：模拟量FIC值
BIT2：高速脉冲X8频率 BIT3：电机过载百分比
BIT4：变频器过载百分比 BIT5～15：保留
0～0XFFFF 0 127
F7.08 停机状态显示的参数选择
0～0XFFFFFBIT0：设定频率 BIT1：母线电压
BIT2：输入端子状态 BIT3：输出端子状态
BIT4：PID给定值 BIT5：PID反馈值
BIT6：模拟量FIV值 BIT7：模拟量FIC值
BIT8：高速脉冲X8频率 BIT9：PLC及多段速当前段数
BIT10：转矩设定值 BIT11～ BIT15：保留
0～0XFFFF 0x00FF 128
F7.09 转速显示系数
0.1～999.9%机械转速=120*运行频率*F7.09/电机极对数0.1～999.9 100.0% 129
F7.10 线速度显示系数
0.1～999.9%线速度=机械转速x F7.100.1～999.9 1.0% 130
F7.11 整流桥模块温度 0～100.0℃ 131 ●
F7.12 逆变模块温度 0～100.0℃ 132 ●
F7.13 软件版本133 ●
F7.14 变频器额定功率
0.4～3000.0kW 0.4～3000.0 机型确定 134 ●
F7.15 变频器额定电流
0.0～6000.0A 0.0～6000.0 机型确定 135 ●
F7.16 本机累积运行时间 0～65535h 136 ●
F7.17 前两次故障类型
0：无故障 1 ： 逆 变 单 元 U相 保 护 （UC1）
2 ：逆 变 单 元 V 相保 护 （UC2）
3 ：逆 变 单 元 W相 保 护 （UC3） 4：加速运行过电流（OC1）
5：减速运行过电流（OC2） 6：恒速运行过电流（OC3）
7：加速运行过电压（OU1） 8：减速运行过电压（OU2）
9：恒速运行过电压（OU3） 10：母线欠压故障LU）
11：电机过载（OL1） 12：变频器过载（OL2）
13：输入侧缺相（LI） 14：输出侧缺相（LO）
15：整流模块过热OH1） 16：逆变模块过热OH2）
17：外部故障（EF） 18：通讯故障（CE）
19：电流检测故障（IE） 20：自学习故障（TE）
21 ：EEFROM 读 写故障 （EEP） 22 ：FID 反馈 断 线故 障 （PIDE）
23：制动单元故障（bCE）24 ：厂家运行时间到达（END）
25：过转矩故障（OL3） 137 ●
F7.18 前一次故障类型 138 ●
F7.19 当前故障类型 139 ●
F7.20 当前故障运行频率 140 ●
F7.21 当前故障输出电流 141 ●
F7.22 当前故障母线电压 142 ●
F7.23 当前故障输入端子状态 143 ●
F7.24 当前故障输出端子状态 144 ●
F8组 增强功能组
F8.00 寸动运行频率
0.00～F0.10（最大频率）0.00～F0.10 5.00Hz 145
F8.01 寸动运行加速时间
0.1～3600.0s 0.1～3600.0 机型确定 146
F8.02 寸动运行减速时间
0.1～3600.0s 0.1～3600.0 机型确定 147
F8.03 加速时间2 0.1～3600.0s 0.1～3600.0 机型确定 148
F8.04 减速时间2 0.1～3600.0s 0.1～3600.0 机型确定 149
F8.05 加速时间3 0.1～3600.0s 0.1～3600.0 机型确定 150
F8.06 减速时间3 0.1～3600.0s 0.1～3600.0 机型确定 151
F8.07 加速时间4 0.1～3600.0s 0.1～3600.0 机型确定 152
F8.08 减速时间4 0.1～3600.0s 0.1～3600.0 机型确定 153
F8.09 跳跃频率1
0.00～F0.10（最大频率）0.00～F0.10 0.00Hz 154
F8.10 跳跃频率2
0.00～F0.10（最大频率）0.00～F0.10 0.00Hz 155
F8.11 跳跃频率幅度
0.00～F0.10（最大频率）0.00～F0.10 0.00Hz 156
F8.12 摆频幅度
0.0～100.0% （相对设定频率）0.0～100.0 0.0% 157
F8.13 突跳频率幅度
0.0～50.0% （相对摆频幅度）0.0～50.0 0.0% 158
F8.14 摆频上升时间 0.1～3600.0s 0.1～3600.0 5.0s 159
F8.15 摆频下降时间 0.1～3600.0s 0.1～3600.0 5.0s 160
F8.16 故障自动复位次数 0～3 0～3 0 161
F8.17 故障自动复位间隔时间设置 0.1～100.0s 0.1～100.0 1.0s 162
F8.18 设定记数值
F8.19～65535 F8.19～65535 0 163
F8.19 指定记数值 0～F8.18 0～F8.18 0 164
F8.20 设定运行时间 0～65535h 0～65535 65535h 165
F8.21 FDT电平检测值
0.00～ F0.10（最大频率）0.00～ F0.10 50.00Hz 166
F8.22 FDT滞后检测值0.0～100.0%（FDT电平）0.0～100.0 5.0% 167
F8.23 频率到达检出幅度0.0～100.0%（最大频率）0.0～100.0 0.0% 168
F8.24 下垂控制 0.00～10.00Hz 0.00～10.00 0.00Hz 169
F8.25 制动阀值电压
115.0～140.0%（标准母 线电压）380V机型
115.0～140.0%（标准母线电压）220V机型
115.0～140.0
130.0%
120%
170
F8.26 冷却散热风扇运行模式
0：正常运行模式 1：上电一直运行 0～1 0 171
F8.27 过调制功能选择
0：过调制功能无效 1：过调制功能有效 0～1 0 172
F8.28 PWM选择
0：PWM模式1 1：PWM模式2 2：PWM模式3 0～2 0 173
F9组 PID控制组
F9.00 PID给定源选择
0：键盘给定（F9.01） 1：模拟通道FIV给定 2：模拟通道FIC给定
3：脉冲频率给定（X8） 4：多段给定 5：远程通讯给定
0～5 0 174
F9.01 键盘预置PID给定 0.0%～100.0% 0.0～100.0 0.0% 175
F9.02 PID反馈源选择
0：模拟通道FIV反馈 1：模拟通道FIC反馈 2：FIV+FIC反馈
3：远程通讯反馈 4：脉冲频率反馈（X8） 0～3 0 176
F9.03 PID输出特性选择
0：PID输出为正特性 1：PID输出为负特性 0～1 0 177
F9.04 比例增益（KP） 0.00～100.00 0.00～100.00 0.10s 178
F9.05 积分时间（Ti） 0.01～10.00s 0.01～10.00 0.10s 179
F9.06 微分时间（Td） 0.00～10.00s 0.00～10.00 0.00s 180
F9.07 采样周期（T） 0.00～100.00s 0.00～100.00 0.10s 181
F9.08 PID控制偏差极限 0.0～100.0% 0.0～100.0 0.0% 182
F9.09 反馈断线检测值 0.0～100.0% 0.0～100.0% 0.0% 183
F9.10 反馈断线检测时间 0.0～3600.0s 0.0～3600.0 1.0s 184
FA组 简易PLC及多段速控制组
FA.00 简易PLC记忆选择
0：掉电不记忆 1：掉电记忆 0～1 0 185
FA.01 简易PLC方式
0：运行一次后停机 1：运行一次后保持最终值运行
2：循环运行 0～2 0 186
FA.02 多段速0 -100.0～100.0% -100.0～100.0 0.0% 187
FA.03 第0段运行时间 0.0～6553.5s（min） 0.0～6553.5 0.0s 188
FA.04 多段速1 -100.0～100.0% -100.0～100.0 0.0% 189
FA.05 第1段运行时间 0.0～6553.5s（min） 0.0～6553.5 0.0s 190
FA.06 多段速2 -100.0～100.0% -100.0～100.0 0.0% 191
FA.07 第2段运行时间 0.0～6553.5s（min） 0.0～6553.5 0.0s 192
FA.08 多段速3 -100.0～100.0% -100.0～100.0 0.0% 193
FA.09 第3段运行时间0.0～6553.5s（min） 0.0～6553.5 0.0s 194
FA.10 多段速4 -100.0～100.0% -100.0～100.0 0.0% 195
FA.11 第4段运行时间0.0～6553.5s（min） 0.0～6553.5 0.0s 196
FA.12 多段速5 -100.0～100.0% -100.0～100.0 0.0% 197
FA.13 第5段运行时间 0.0～6553.5s（min） 0.0～6553.5 0.0s 198
FA.14 多段速6 -100.0～100.0% -100.0～100.0 0.0% 199
FA.15 第6段运行时间 0.0～6553.5s（min） 0.0～6553.5 0.0s 200
FA.16 多段速 7 -100.0～100.0% -100.0～100.0 0.0% 201
FA.17 第7段运行时间 0.0～6553.5s（min） 0.0～6553.5 0.0s 202
FA.18 多段速8 -100.0～100.0% -100.0～100.0 0.0% 203
FA.19 第8段运行时间0.0～6553.5s（min） 0.0～6553.5 0.0s 204
FA.20 多段速9 -100.0～100.0% -100.0～100.0 0.0% 205
FA.21 第9段运行时间 0.0～6553.5s（min） 0.0～6553.5 0.0s 206
FA.22 多段速10 -100.0～100.0% -100.0～100.0 0.0% 207
FA.23 第10段运行时间 0.0～6553.5s（min） 0.0～6553.5 0.0s 208
FA.24 多段速11 -100.0～100.0% -100.0～100.0 0.0% 209
FA.25 第11段运行时间 0.0～6553.5s（min） 0.0～6553.5 0.0s 210
FA.26 多段速12 -100.0～100.0% -100.0～100.0 0.0% 211
FA.27 第12段运行时间 0.0～6553.5s（min） 0.0～6553.5 0.0s 212
FA.28 多段速13 -100.0～100.0% -100.0～100.0 0.0% 213
FA.29 第13段运行时间 0.0～6553.5s（min） 0.0～6553.5 0.0s 214
FA.30 多段速14 -100.0～100.0% -100.0～100.0 0.0% 215
FA.31 第14段运行时间0.0～6553.5s（min） 0.0～6553.5 0.0s 216
FA.32 多段速15 -100.0～100.0% -100.0～100.0 0.0% 217
FA.33 第15段运行时间
0.0～6553.5s（h） 0.0～6553.5 0.0s 218
FA.34 简易PLC第0～7段的加减速时间选择
0～0XFFFF 0～0XFFFF 0 219
FA.35 简易PLC第8～15段的加减速时间选择
0～0XFFFF 0～0XFFFF 0 220
FA.36 PLC再启动方式选择
0：从第一段开始重新运行 1：从中断时刻的阶段频率继续运行
0～1 0 221
FA.37 多段时间单位选择 0：秒 1：分钟 0～1 0 222
Fb组 保护参数组
Fb.00 电机过载保护选择
0：不保护 1：普通电机(带低速补偿) 2：变频电机(不带低速补偿)
0～2 2 223
Fb.01 电机过载保护电流
20.0%～120.0% (电机额定电流)20.0～120.0 100.0% 224
Fb.02 输入缺相保护 0：禁止 1：允许 0～1 1 225
Fb.03 输出缺相保护 0：禁止 1：允许 0～1 1 226
Fb.04 瞬间掉电降频点
70.0～110.0%（标准母线电压）70.0～110.0 80.0% 227
Fb.05 瞬间掉电频率下降率
0.00～F0.10（最大频率） 0.00～F0.10 0.00Hz/s 228
Fb.06 过压失速保护 0：禁止 1：允许 0～1 1 229
Fb.07 过压失速保护电压 110～150% 110～150 130% 230
Fb.08 自动限流水平 50～200% 50～200
G型机：160% P型机：120% 231
Fb.09 限流时频率下降率 0.00～100.00Hz/s
0.00～100.0010.00Hz/s 232
Fb.10 限流动作选择
0：限流一直有效 1：限流恒速时无效
0～1 0 233
Fb.11 转矩动作选择（OL3）
0：不检测
1：运行中过转矩检出有效，检出后继续运行
2：运行中过转矩检出有效，检出后报警（OL3）并停机
3：恒速运行中过转矩检出有效，检出后继续运行
4：恒速运行中过转矩检出有效，检出后报警（OL3）并停机
234
Fb.12 过转矩检出水平
1.0%～200.0% （相对于变频器的额定电流） 1.0～200.0
G型机：150.0% P型机：120.0% 235
Fb.13 过转矩检出时间 0.1～60.0s 0.0～60.0 0.1s 236
Fb.14 保留 237 ●
Fb.15 保留 238 ●
FC组 串行通讯组
FC.00 通讯波特率设置
0：1200BPS 1：2400BPS 2：4800BPS 3：9600BPS
4：19200BPS 5：38400BPS 0～5 3 239
·
FC.01 数据位校验设置
0:无校验（N，8，1）for RTU 1:偶校验（E，8，1）for RTU
2:奇校验（O，8，1）for RTU 3:无校验（N，8，2）for RTU
4:偶校验（E，8，2）for RTU 5:奇校验（O，8，2）for RTU
0～5 0 240
FC.02 本机通讯地址 0～247，0为广播地址 0～247 1 241
FC.03 通讯应答延时 0～200ms 0～200 5ms 242
FC.04 通讯超时故障时间
0.0（无效）， 0.1～100.0s 0.0～100.0 0.0s 243
FC.05 传输错误
0：
