资源描述

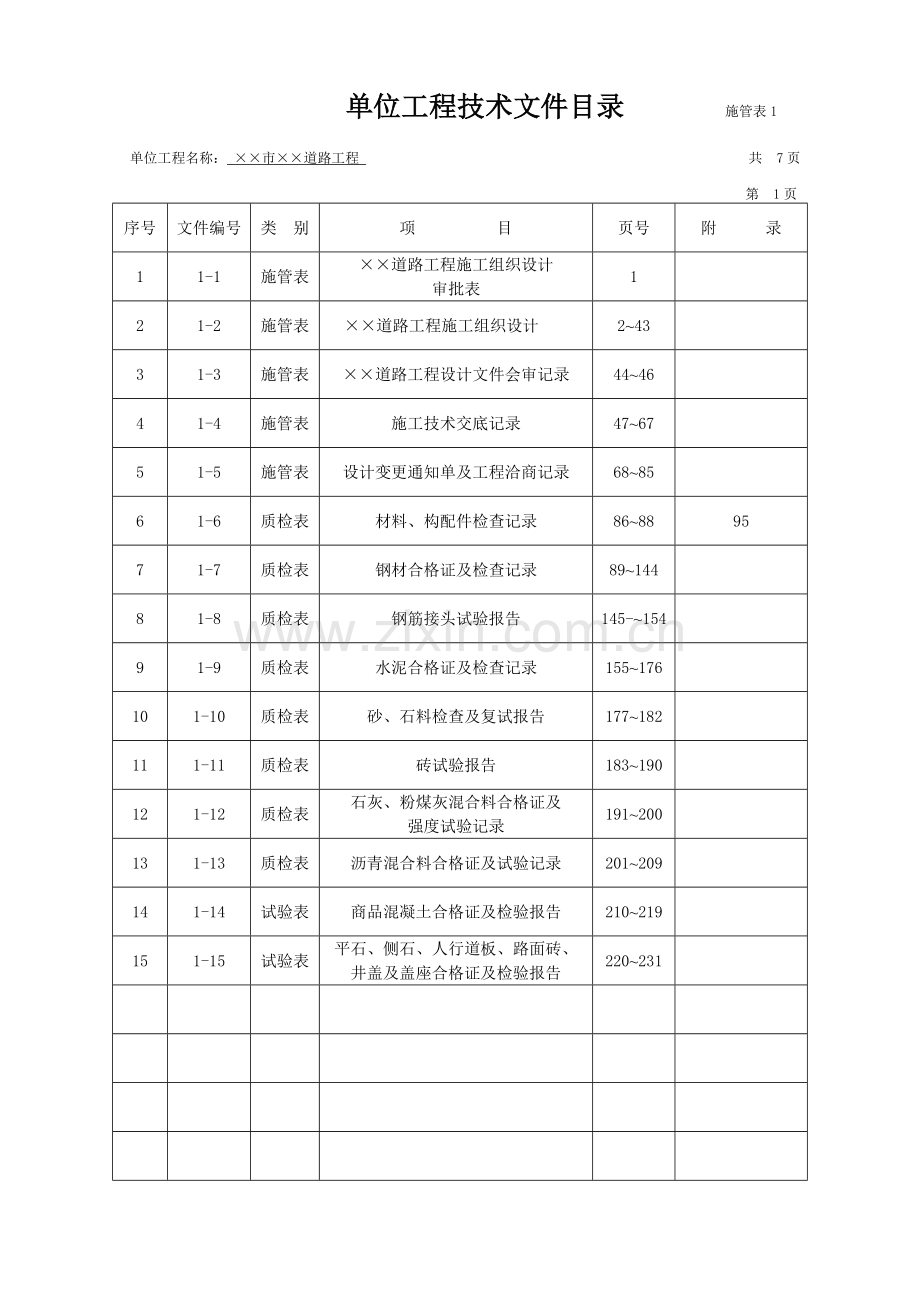

单位工程技术文件目录 施管表1
单位工程名称： ××市××道路工程 共 7页
第 1页
序号
文件编号
类 别
项 目
页号
附 录
1
1-1
施管表
××道路工程施工组织设计
审批表
1
2
1-2
施管表
××道路工程施工组织设计
2~43
3
1-3
施管表
××道路工程设计文件会审记录
44~46
4
1-4
施管表
施工技术交底记录
47~67
5
1-5
施管表
设计变更通知单及工程洽商记录
68~85
6
1-6
质检表
材料、构配件检查记录
86~88
95
7
1-7
质检表
钢材合格证及检查记录
89~144
8
1-8
质检表
钢筋接头试验报告
145-~154
9
1-9
质检表
水泥合格证及检查记录
155~176
10
1-10
质检表
砂、石料检查及复试报告
177~182
11
1-11
质检表
砖试验报告
183~190
12
1-12
质检表
石灰、粉煤灰混合料合格证及
强度试验记录
191~200
13
1-13
质检表
沥青混合料合格证及试验记录
201~209
14
1-14
试验表
商品混凝土合格证及检验报告
210~219
15
1-15
试验表
平石、侧石、人行道板、路面砖、
井盖及盖座合格证及检验报告
220~231
单位工程技术文件目录 施管表1
单位工程名称： ××市××道路工程 共 7页
第 2页
序号
文件编号
类 别
项 目
页号
附 录
1
2-1
试验表
混凝土配比申请单、通知单、强度试验报告、汇总表及评定记录
1~156
2
2-2
试验表
砂浆配比申请单、通知单、强度试验报告、汇总表及评定记录
157~168
3
2-3
试验表
回弹弯沉记录
169~286
4
2-4
试验表
有见证试验汇总表及见证记录
287~402
单位工程技术文件目录 施管表1
单位工程名称： ××市××道路工程 共 7页
第 3页
序号
文件编号
类 别
项 目
页号
附 录
1
3-1
试验表
路基、路床压实度试验报告
1~98
2
3-2
试验表
道路基层压实度试验报告及强度试验记录
99~130
3
3-3
施记表
地基与基槽验收记录
131~133
4
3-4
施记表
混凝土浇筑及测温记录
134~197
5
3-5
施记表
测量复核记录
198~222
单位工程技术文件目录 施管表1
单位工程名称： ××市××道路工程 共 7页
第 4页
序号
文件编号
类 别
项 目
页号
附 录
4-1
施记表
预检记录
1~82
4-2
施记表
隐蔽工程检查验收记录
83~218
单位工程技术文件目录 施管表1
单位工程名称： ××市××道路工程 共 7页
第 5页
序号
文件编号
类 别
项 目
页号
附 录
5-1
质评表
工程质量检验评定资料
1~183
5-2
质评表
竣工测量资料
184~195
单位工程技术文件目录 施管表1
单位工程名称： ××市××道路工程 共 7页
第 6页
序号
文件编号
类 别
项 目
页号
附 录
1
6-1
竣工图
1~56
-
单位工程技术文件目录 施管表1
单位工程名称： ××市××道路工程 共 7页
第 7页
序号
文件编号
类 别
项 目
页号
附 录
7-1
工程竣工验收文件
1~32
-
竣 工 验 收 证 书
施管表2
工程名称
××市××路××桥
开工日期
××年×月×日
对 工 程 的 质 量 评 价
工程已按施工合同要求完成，经验收检查，外观项目，量测项目及资料核查均符合有关标准的规定，全部达到合格，同意验收
施工单位
××市政工程有限公司
竣工日期
××年×月×日
合同造价
（万元）
632.0
施工决算
（万元）
648.0
竣工验收日期
年 月 日
验收范围及数量：
桥梁宽度：39.94m，跨度：16+8×2=32m,总长38m。钻孔灌注桩基础（桥墩Ф1700，16根；桥台Ф1000，28根），钢筋混凝土排架式桥墩，薄壁桥台，预制简支空心桥梁板，板式橡胶支座，青石栏杆
参加竣工验收单位意见
建设单位
同意验收
签名: ××× (盖章)
设计单位
同意验收
签名: ××× (盖章)
监理单位
同意验收
签名: ××× (盖章)
施工单位
同意验收
签名: ××× (盖章)
存在问题及处理意见：
外观检查中除桥面局部有少量收缩裂纹外，未发现其他明显缺陷，量测项目全部合格，质量保证资料真实、完整
工程施工过程中未出现过安全与质量事故
勘察单位
同意验收
签名: ××× (盖章)
邀请单位
签名: (盖章)
施工组织设计审批表
年 月 日 施管表3
工程名称
××市××道路工程
施工单位
××市政工程公司
有关部门会签意见：
技术上可行，能够按计划实现。
技术科：×××（签名）
同意。设备材料可按计划实现。
机具、材料科：×××（签名）
资金周转没问题。
财务科：×××（签名）
质量目标能实现，安全有保证。同意。
质量、安全科：×××（签名）
同意。
经营科：×××（签名）
结论：该施工组织设计，技术上可行，进度目标、质量安全目标能够实现。符合有关规范、标准。符合合同要求。同意按此施工组织设计实施
审批单位（盖章）
审批人
公司总工程师：×××（签名
施工图设计文件会审记录
施管表4
工程名称
××市××路工程
图纸会审部位
全部工程（包括道路、桥梁、排水）
日 期
××年4月4日
会审中发现的问题：
1． 1． 几个检查井的平面尺寸不明确、并缺施工详图
2． 2． 留管的长度为多少
3． 3． 路基遇水塘如何处理
4． 4． 土路基的回弹模量是多少
5．DN300雨水口连接管的坡度是多少
处理情况：
1.Y128 井室尺寸按1750mm×1750㎜施工，Y124 井室尺寸按1500mm×1500㎜施工，所有预留井井室尺寸均按1000mm×1000㎜施工；管径大于1200㎜及井深大于4000㎜的检查井由设计院另补出详图。其余检查井套用杭州城建设计院97通通用图
2.所有预留管均以做出路面一节管为准
3.路基施工如遇水塘，应先彻底清淤，然后采用塘渣回填，塘渣直径应小于100㎜。并分层碾压密实，达到规定的压实度
4.土路基回弹模量为23MPa
5.DN300雨水口连接管的坡度与DN200管一样均为1％
参加会审单位及人员
单位名称
姓 名
职 务
单位名称
姓 名
职 务
××投资开发公司
×××
总工
××建设监理公司
×××
监理
工程师
××投资开发公司
×××
工程师
××市政工程有限公司
×××
项目
经理
××市政工程设计院
×××
高 工
××市政工程有限公司
×××
工程师
××市政工程设计院
×××
工程师
××市政工程有限公司
×××
工程师
填表人：
施工技术交底记录 之一 施管表5
××年 8 月 1 日
工程名称
××市××路××桥梁工程
分部工程
上部结构
分项工程名称
梁板制安
交底内容：
1．钢筋成型与安装
成型前必须按设计要求配制钢筋的级别、钢种、根数、形状、直径等；绑扎成型时，钢丝必须扎紧，不得有滑动、折断、移位等情况；成型后的网片或骨架必须稳定牢固，在安装及浇注混凝土时不得松动或变形；受力钢筋同一截面内、同一根钢筋上只准有一个接头；绑扎或焊接接头与钢筋弯曲处相距不应小于10倍主筋直径，也不宜位于最大弯矩处；钢筋网片和骨架成型允许偏差应符合（CJJ2－90）表7.3.6的规定
2．模板
模板及支撑不得有松动、跑模或变形等现象；模板必须拼缝严密，不得漏浆，模内必须洁净；凡需起拱的构件模板，其预留拱度应符合规定
3．水泥混凝土构件
混凝土的原材料、配合比必须符合有关标准、规范的规定，强度必须符合设计要求；强度的检验可做抗压试验；混凝土构件不得有蜂窝、露筋等现象，如有硬伤、掉角等缺陷均应修补完好；其允许偏差应符合（CJJ2－90）表8.0.5的规定
4．水泥混凝土构件（梁、板）安装
梁、板安装必须平稳，支点处必须接触严密、稳固；相邻梁或板之间的缝隙必须用细石混凝土或砂浆嵌填密实；伸缩缝必须全部贯通，不得堵塞或变形，活动支座必须按设计要求上油润滑；支座接触必须严密，不得有空隙，位置必须符合设计要求；梁、板安装允许偏差应符合（CJJ2－90）表9.1.6的规定
交底单位
接收单位
交 底 人
×××
接 收 人
×××
施工技术交底记录 之二 施管表5
×× 年 8 月 1 日
工程名称
××市××路××桥梁工程
分部工程
桥面及附属工程
分项工程名称
栏杆、灯柱、人行道板
交底内容：
栏杆、灯柱、人行道板安装必须牢固，线条直顺不歪斜、扭曲；栏板与栏杆接缝处的填缝砂浆必须饱满，伸缩缝必须全部贯通；预制人行道板安装必须平整稳定，不平处要用砂浆填平；水泥混凝土面层要平整，打格线条要顺直、无裂缝，纵横坡度要符合设计要求；栏杆、灯柱、人行道板安装允许偏差应符合（CJJ2－90）表9.4.4的规定
交底单位
接收单位
交 底 人
×××
接 收 人
×××
施工技术交底记录 之三 施管表5
×× 年 8 月 1 日
工程名称
××市××路××桥梁工程
分部工程
桥面及附属工程
分项工程名称
桥面铺装层
交底内容：
桥面与基层必须结合牢固；桥面泄水孔的进水口必须低于桥面，泄水不得流向墩台；桥头排水沟必须畅通，不得冲刷路堤；桥面防水层应符合设计要求；桥面厚度应满足设计要求；桥面铺装层允许偏差应符合（CJJ2－90）表12.2.6的规定
交底单位
接收单位
交 底 人
×××
接 收 人
×××
施工技术交底记录 之四 施管表5
×× 年 8 月 1 日
工程名称
××市××路××桥梁工程
分部工程
桥面及附属工程
分项工程名称
变形装置
交底内容：
构造及宽度必须符合设计规定；伸缩缝面应平整，伸缩性能必须有效；不得有堵塞、渗漏、变形和开裂等现象
沉降装置必须垂直，接触面平整；混凝土基础、压顶与挡墙墙身的沉降装置须在同一垂直线上，并使其缝在基桩间隙中通过
止水装置缝面应垂直、平整，填充料必须嵌填密实，不得有渗漏、变形和开裂等现象
交底单位
接收单位
交 底 人
×××
接 收 人
×××
施工技术交底记录 之五 施管表5
×× 年 8 月 1 日
工程名称
××市××路××桥梁工程
分部工程
桥面及附属工程
分项工程名称
挡墙工程
交底内容：
1．基坑
严禁扰动基底土，如发生超挖，严禁用土回填；基底不得受浸泡或受冻；基底淤泥必须清理干净，基坑内旧基础、桩及其他不符合设计要求的杂物必须处理；基坑允许偏差应符合（CJJ2－90）表3.1.5的规定
2．基础
混凝土基础不得有石子外露、脱皮、裂缝等现象；伸缩缝位置应正确、垂直、贯通；其允许偏差应符合（CJJ3－90）表4.2.2的规定
3．砌体
砌体砂浆必须嵌填饱满密实；灰缝整齐均匀，缝宽符合要求，勾缝不得空鼓、脱落；砌体分层砌筑必须错缝，交接处咬扣应紧密；预埋件、泄水孔、反滤层、防水设施等必须符合设计或规范的要求。砌体允许偏差应符合（CJJ2－90）表5.0.6的规定
4．回填
回填时，基坑内无积水；填土经碾压后不得有翻浆、“弹簧”现象；填土中不得含有淤泥、腐殖土、冻土及有机物质；回填土压实度标准应符合（CJJ2－90）表3.2.3的规定
交底单位
接收单位
交 底 人
×××
接 收 人
×××
工 程 洽 商 记 录 之一 施管表6
第 ××号 ×× 年 11月 2 日
工程名称
××市××路××桥工程
施工单位
××市政工程有限公司
洽商事项：
1． 1． 原设计桥面铺装层是10㎝的混凝土，考虑到桥体的不均匀沉降和行车的平顺性，建议改为7㎝的混凝土加3㎝的细粒式沥青混凝土
2． 2． 原设计图纸中栏杆是贴面砖的混凝土栏板和不锈钢管组成，从美观出必发建议改为青石栏杆
参加单位
及 人 员
建设单位
设计单位
监理单位
施工单位
同意
（公章）
李为民（签名）
同意
（公章）
王爱民（签名）
同意
（公章）
赵维民（签名）
（公章）
张利民（签名）
单位工程质量评定表 之一 质评表1
工程名称： ××市××路××桥梁工程 施工单位：××市政工程有限公司
序号
部位（工序）名称
合格率（%）
质量等级
备 注
1
基础工程
91.3
2
下部构造
88.9
3
上部构造
90.4
4
桥面及附属工程
88.6
平均合格率（%）
89.8
评
定
意
见
同意该部位评定为合格
评定等 级
合格
（单位盖章）
单位工程技术负责人：××× 质检员：××× ×× 年 ×× 月 ×× 日
单位工程质量评定表 之二 质评表1
工程名称： ××市××路道路工程 施工单位：××市政工程有限公司
序号
部位（工序）名称
合格率（%）
质量等级
备 注
1
路基
85.6
合格
2
基层
89.7
合格
3
面层
88.3
合格
4
附属构筑物
86.2
合格
5
道路半成品
87.5
合格
平均合格率（%）
87.5
评
定
意
见
同意评为合格
评
定
等
级
合格
（单位盖章）
单位工程技术负责人：××× 质检员：××× ×× 年 ×× 月 ×× 日
单位工程质量评定表 之三 质评表1
工程名称： ××市××路道路工程 施工单位：××市政工程有限公司
序号
部位（工序）名称
合格率（%）
质量等级
备 注
1
0＋035――1＋056
89.6
合格
2
1＋056――2＋178
83.4
合格
平均合格率（%）
86.5
评
定
意
见
同意评为合格
合格
（单位盖章）
单位工程技术负责人：××× 质检员：××× ×× 年 ×× 月 ×× 日
单位工程质量评定表 之四 质评表1
工程名称： ××市××路排水工程 施工单位：××市政工程有限公司
序号
部位（工序）名称
合格率（%）
质量等级
备 注
1
沟槽开挖
85.1
合格
2
平基
88.5
合格
3
安管
89.2
合格
4
管座
84.9
合格
5
检查井
85.6
合格
6
无压力管道严密性试验
100
合格
7
回填
83.4
合格
平均合格率（%）
88.1
评
定
意
见
同意评为合格
合格
（单位盖章）
单位工程技术负责人：××× 质检员：××× ×× 年 ×× 月 ×× 日
单位工程质量评定表 之五 质评表1
工程名称： ××市××路排水工程 施工单位：××市政工程有限公司
序号
部位（工序）名称
合格率（%）
质量等级
备 注
1
污水管道
83.7
合格
2
雨水管道
84.3
合格
3
4
平均合格率（%）
84.0
评
定
意
见
同意评为合格
合格
（单位盖章）
单位工程技术负责人：××× 质检员：××× ××年××月××日
工程部位质量评定表 之一 质评表2
施工单位： ××市政工程有限公司
工程名称： ××市××路××桥梁工程 部位名称： 基础工程
序号
工序名称
合格率（%）
质量等级
备 注
1
基坑开挖
89.6
合格
2
钻孔灌注桩
88.7
合格
3
承台
89.2
合格
4
基坑回填
85.9
合格
平均合格率（%）
88.4
评
定
意
见
同意该部位评定为合格
评
定
等
级
合格
施工项目技术负责人： ××× 质检员： ××× 施工负责人：××× ×× 年 ×× 月 ×× 日
工程部位质量评定表 之二 质评表2
施工单位： ××市政工程有限公司
工程名称： ××市××路××工程 部位名称： 下部构造
序号
工序名称
合格率（%）
质量等级
备 注
1
圆柱式桥墩
86.7
合格
2
薄壁式桥台
89.4
合格
平均合格率（%）
88.1
评
定
意
见
同意该部位评定为合格
评
定
等
级
合格
施工项目技术负责人： ××× 质检员： ××× 施工负责人：××× ×× 年 ×× 月 ×× 日
工程部位质量评定表 之三 质评表2
施工单位： ××市政工程有限公司
工程名称： ××市××路××桥梁工程 部位名称： 上部构造
序号
工序名称
合格率（%）
质量等级
备 注
1
16m简支梁空心中板
82.3
合格
2
16m简支梁空心边板
85.6
合格
3
8m简支梁空心中板
83.7
合格
4
8m简支梁空心边板
88.6
合格
5
北桥桥墩盖梁
89.5
合格
6
中桥桥墩盖梁
86.7
合格
7
南桥桥墩盖梁
85.8
合格
平均合格率（%）
86.0
评
定
意
见
同意该部位评定为合格
评
定
等
级
合格
施工项目技术负责人： ××× 质检员： ××× 施工负责人：××× ×× 年 ×× 月 ×× 日
工程部位质量评定表 之四 质评表2
施工单位： ××市政工程有限公司
工程名称： ××市××路××桥梁工程 部位名称： 桥面及附属工程
序号
工序名称
合格率（%）
质量等级
备 注
1
桥面铺装层
86.7
合格
2
栏杆
83.4
合格
3
人行道板
85.6
合格
4
搭板
88.4
合格
平均合格率（%）
86.0
评
定
意
见
同意该部位评定为合格
评
定
等
级
合格
施工项目技术负责人： ××× 质检员： ××× 施工负责人：××× ×× 年 ×× 月 ×× 日
工程部位质量评定表 之五 质评表2
施工单位： ××市政工程有限公司
工程名称： ××市××路排水工程 部位名称： 污水管道
序号
工序名称
合格率（%）
质量等级
备 注
1
沟槽开挖
85.1
合格
2
平基
88.5
合格
3
安管
89.2
合格
4
管座
84.9
合格
5
检查井
85.6
合格
6
无压力管道严密性试验
100
合格
7
回填
83.4
合格
平均合格率（%）
88.1
评
定
意
见
同意该部位评定为合格
评
定
等
级
合格
施工项目技术负责人： ××× 质检员： ××× 施工负责人：××× ×× 年 ×× 月 ×× 日
工程部位质量评定表 之六 质评表2
施工单位： ××市政工程有限公司
工程名称： ××市××路××工程
