移动模架设计计算书

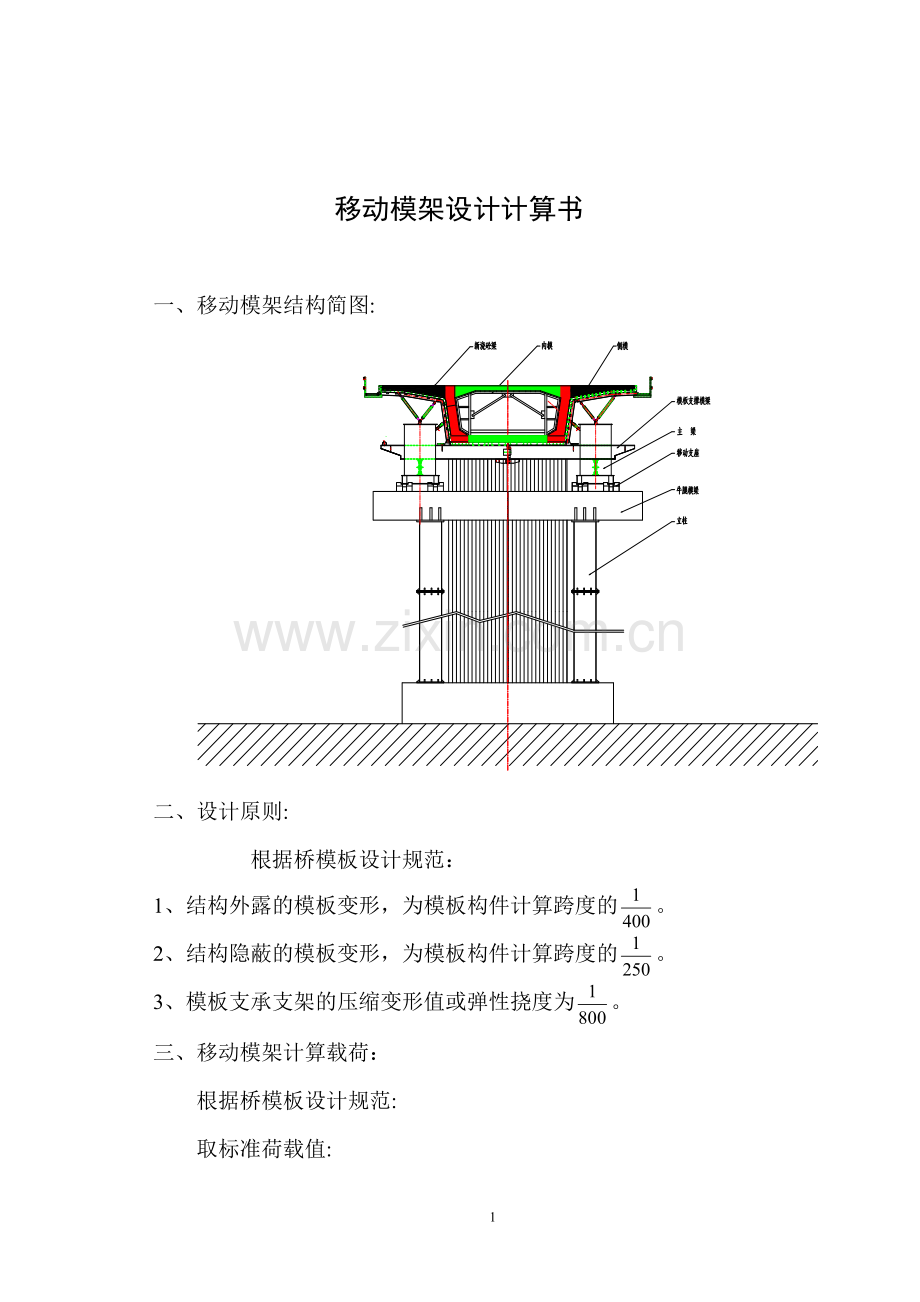

一、移动模架结构简图:
二、设计原则:
根据桥模板设计规范：
1、结构外露的模板变形，为模板构件计算跨度的。
2、结构隐蔽的模板变形，为模板构件计算跨度的。
3、模板支承支架的压缩变形值或弹性挠度为。
三、移动模架计算载荷：
根据桥模板设计规范:
取标准荷载值:
1、 新浇混凝土自重： 25KN/m3
2、钢筋自重： 1.5KN/m2
3、施工人员荷载： 2.5KN/m2
4、振捣动荷载： 2-4KN/m2(平面模板取2,墙模取4)
5、模板自重： (按结构实际重量)
6、混凝土侧压力：

四、造桥机外侧模板计算：
1、模板受混凝土压力简图
2、底模验算:

a：底模面板验算
面板计算简图:
　底模面板采用δ=8mm钢板，宽度1m, 筋的间距300mm，故面按三跨连续梁计算。
混凝土压力:
底模左右两侧受混凝土压力最大其值为:
1、新浇混凝土自重： 25KN/m3 F=25×1.54×1=38.5KN
2、钢筋自重： 1.5KN/m2 F=1.5×1.54=2.31KN
3、施工人员荷载： 2.5KN/m2 F=2.5×1.54=3.85KN
4、振捣动荷载： 2-4KN/m2 F=2×1.73=3.08KN
F底总=38.5+2.31+3.85+3.08=47.7KN
q底=F/0.405×0.3=35.4N/mm
强度验算
跨度/板厚=30/0.8=40<100,属小挠度连续板,弯矩系数为-0.1

截面抵抗矩:

面板最大应力:

.挠度验算:

b底模纵筋验算
底模纵筋采用 H300×150×8×5钢,截面特性Ix=6070cm4 Wx=405cm3

计算简图：

纵筋强度强度计算

挠度验算：
(可)
3.侧模验算
侧模面板采用δ=6mm钢板,材料截面特性: ,纵筋采用H300×150间距400mm. 材料截面特性:Ix=60700000mm4 wx=405000mm3
侧模板承受荷载：
a、混凝土侧压力
b、振捣动载荷
c、施工人员荷载

模板简图

面板验算:
1.计算简图（侧模为连续梁结构按三跨连续梁计算）
2.强度验算：

3.刚度验算：

：侧模纵筋验算（侧模纵筋为简支结构按简支梁计算）
1、计算简图
2.强度验算

3.刚度验算
(可)
五、模板底横梁计算
模板底横梁结构简图
模板底横梁承受砼梁,模板自重重力,施工荷载。模板底横梁采用焊接形箱梁结构,截面特性:IX=508762×104mm4,Wx=9250×103mm3
.模板底横梁荷载:
1、新浇混凝土梁自重： F混=9000÷32.6×4.16=1148KN
2、施工人员荷载： 2.5KN/m2 F施=2.5×8.33×4.16=86.6KN
3、模板自重： F模=1350÷32.6×4.16 =172 KN
P=(F混+F施+F模重)/2
=703.3KN

计算简图:

强度验算:

刚度验算:
)
=13.3mmmm(可)
附一：弯矩图

附二：变形图

六：牛腿横梁验算:
.牛腿横梁简图
牛腿承受砼梁,顶模、侧模及底模模板自重重力,施工荷载,牛腿采用焊接箱形梁,截面特性:IX=3495669×104mm4,Wx=58261×103mm3
.牛腿横梁荷载:
1.梁重量: F1=9000KN
2.模板重量: F2=1350KN
3.主梁重量: F3=1830KN
4.移动支座: F3=300KN
5.牛腿自重: F4=124KN
P总=
.计算简图:

强度验算：
一,工作状态
强度验算:

刚度验算:
)
ω=1.5mm
二.过孔状态
强度验算:

刚度验算:　　
)
ω=24.6mmmm

附三:牛腿横梁弯矩图(工作状态)

附四:牛腿横梁变形图

附五:牛腿横梁弯矩图(过跨状态)

附六:牛腿横梁变形图(过跨状态)

七.主梁验算:
主梁承受混凝土梁片、模板重量、主梁自重荷载。
F混=9000KN/20=450K
F模=1350KN/20=67.5KN
F主梁=1437.4KN/20=72KN
F鼻梁=348.4KN/80=4.36KN
工作状态: P主梁= + F模+F主梁=450+67.5+72=590KN
P鼻梁==4.36KN
过孔状态: P主梁= F模+F主梁=67.5+72=139.4KN
P鼻梁==4.36KN
主梁由鼻梁与焊接式箱形梁组合而成,主梁材料截面特性:鼻梁Ix=3.3×1010 ， Wx=3×107　。焊接箱梁Ix= 1.77×1011mm4 ，Wx=1.28×108mm3

主梁受力简图:

强度验算:
　　　一.工作状态:
强度验算：

刚度验算:
　　ω=
=54 (可)
二.过孔状态:
强度验算:

刚度验算:
　　　ω=
=10mm (可)

主梁工作状态弯矩图：

主梁工作状态变形图：

主梁工作状态应力图：

主梁过孔状态弯矩图

主梁过状态变形图

主梁过孔应力图
