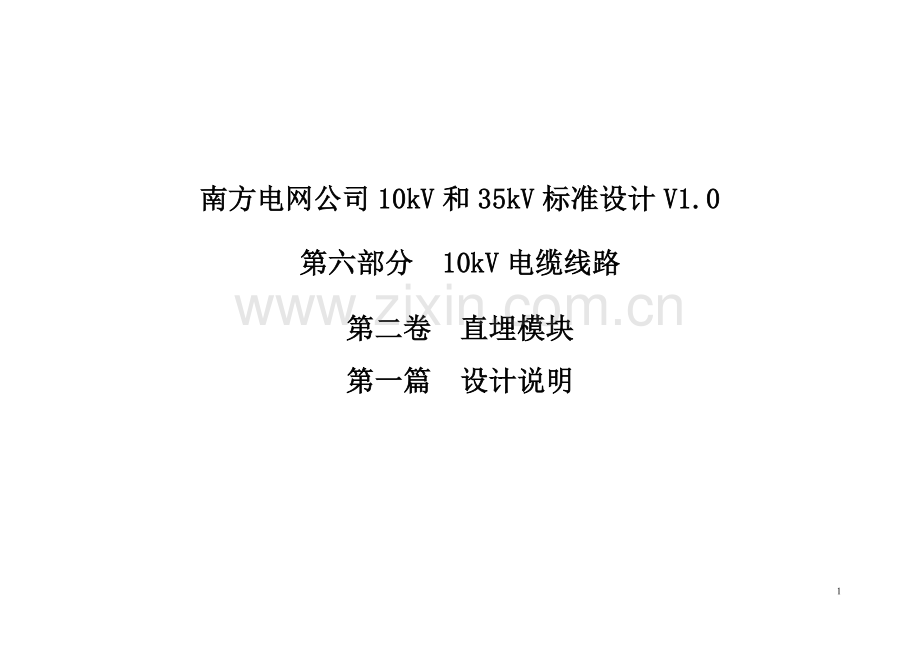

南方电网公司10kV和35kV标准设计V1.0
第六部分 10kV电缆线路

第二卷　直埋模块

第一篇 设计说明

6

第1章 设计说明
1.1 适用范围
1.1.1 本模块适用于城乡的非行车道路面道路上，不易有经常性开挖的地段。
1.1.2 本模块适用电缆回路数为4回及以下。
1.2 模块划分
1.2.1 按敷设形式分为直埋敷设和槽盒敷设。槽盒敷设按埋设方式分为浮面敷设和沉底敷设。
1.2.2 按电缆回路分为二线、四线。
1.3 设计要点
1.3.1 开挖电缆沟时根据土质类型进行放坡或使用挡土板支护，在电缆沟开挖至足够深度后，把沟底土层整平夯实。
1.3.2 直埋敷设时，在沟底铺垫100mm厚细沙，晒水夯实后再敷设电缆，在电缆上方覆盖200mm厚细沙后沿电缆全长加盖预制砼保护板。保护板覆盖宽度不小于电缆两侧各50mm。
1.3.3 槽盒敷设时，在新建电缆走廊沟底先用石粉夯实垫平100mm后，再安装电缆槽盒。敷设电缆时先内垫100mm细沙子，敷设电缆后槽盒内应填满细沙子。
1.3.4 电缆转角或分支时，必须保证满足电缆转弯半径的要求。槽盒转弯处之间的接缝砌MU15砖，抹M10砂浆。
1.3.5 敷设电缆必须保持平直，电缆与电缆之间保持100mm间距，应每隔10m用绝缘带把铝牌(型号规格满足供电局要求)扎紧在电缆上，保证每回路电缆的可辩性。
1.3.6 路面修复时，道路上应设置明显电缆标志，直线段每隔10~15m及电缆转弯、接头、进入建筑物等处设置醒目的电缆标志牌。当路面为泥土路面时，采用每隔20m竖立电缆标志桩。
1.3.7 禁止电缆在其它管道上下平行敷设；
1.3.8 如经过通道有行车可能时，必须采取补强措施或采用排管敷设。
1.4 模块的特点
1.4.1 电缆运行维护方便。
1.4.2 无需设置专门的排水系统，符合一定的经济性。
1.4.3 施工简单，造价低。
1.4.4 体现了绿色节能环保的理念。
第2章 主要设备材料清册
表2-2-1 主要设备材料清册
序号
模块编号
模块描述
材 料 名 称
规 格 参 数
单位
数量
备 注
1
CSG-10D-Z2
两线电缆直埋
预制砼保护板
860mm(长)×480mm(宽)×60mm(厚)
块
1.17

细砂

m3
0.144

2
CSG-10D-Z4
四线电缆直埋
预制砼保护板
860mm(长)×480mm(宽)×60mm(厚)
块
2.099

细砂

m3
0.258

3
CSG-10D-ZH2-FM
电缆两线槽盒浮面敷设
石粉

m3
0.116

双线槽盒

套
1
含盖板
细砂

m3
0.104

4
CSG-10D-ZH4-FM
电缆四线槽盒浮面敷设
石粉

m3
0.156

四线槽盒

套
1
含盖板
细砂

m3
0.253

5
CSG-10D-ZH2-CD
电缆两线槽盒沉底敷设
石粉

m3
1.587

两线槽盒

套
1
含盖板
细砂

m3
0.104

6
CSG-10D-ZH4-CD
电缆四线槽盒沉底敷设
石粉

m3
1.945

四线槽盒

套
1
含盖板
细砂

m3
0.253

说明：以上模块的材料数量以每米开计。
第3章 标准设计图纸
表2-3-1标准设计图纸
序号
模块编号
图号
图纸流水号
图纸名称
备注
1
CSG-10D-Z2
01
2-1-1
两线电缆直埋敷设图

2
02
2-1-2
860×480×60盖板配筋图

3
03
2-1-3
电缆标志牌及标志桩

4
CSG-10D-Z4
01
2-2-1
四线电缆直埋敷设图

5
CSG-10D-ZH2-FM
01
2-3-1
电缆两线槽盒浮面敷设图

6
02
2-3-2
电缆两线槽盒加工图

7
03
2-3-3
820×420×80槽盒盖板配筋图

8
CSG-10D-ZH4-FM
01
2-4-1
电缆四线槽盒浮面敷设图

9
02
2-4-2
电缆四线槽盒加工图

10
CSG-10D-ZH2-CD
01
2-5-1
电缆两线槽盒沉底敷设图

11
CSG-10D-ZH4-CD
01
2-6-1
电缆四线槽盒沉底敷设图

说明：上表中图纸流水号第一位数字表示图纸所在卷数，第二位数字表示该图纸所属模块的模块顺序号，第三位数字表示该图纸在模块中的图纸编号。
