空气加热器使用说明书.pdf

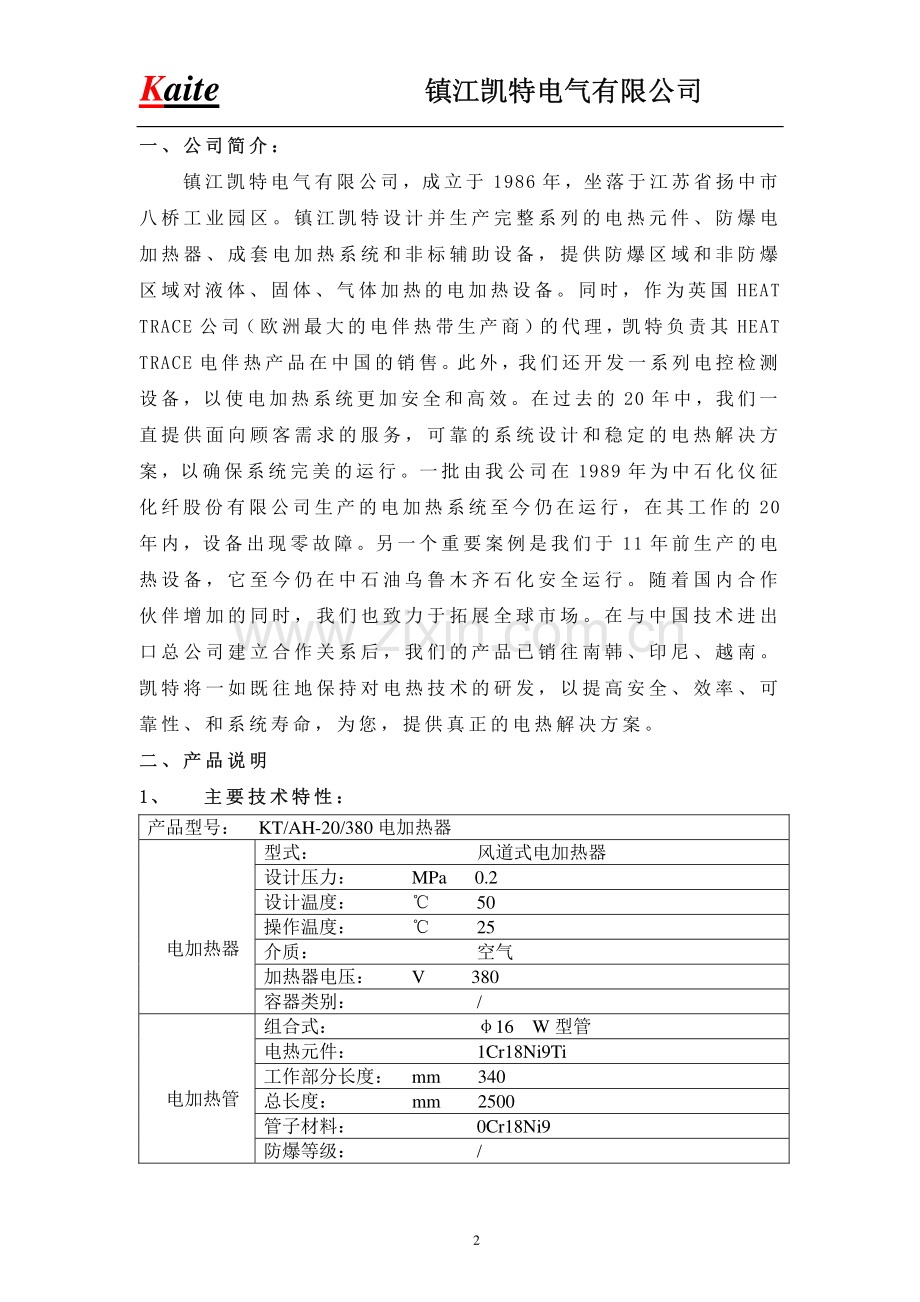

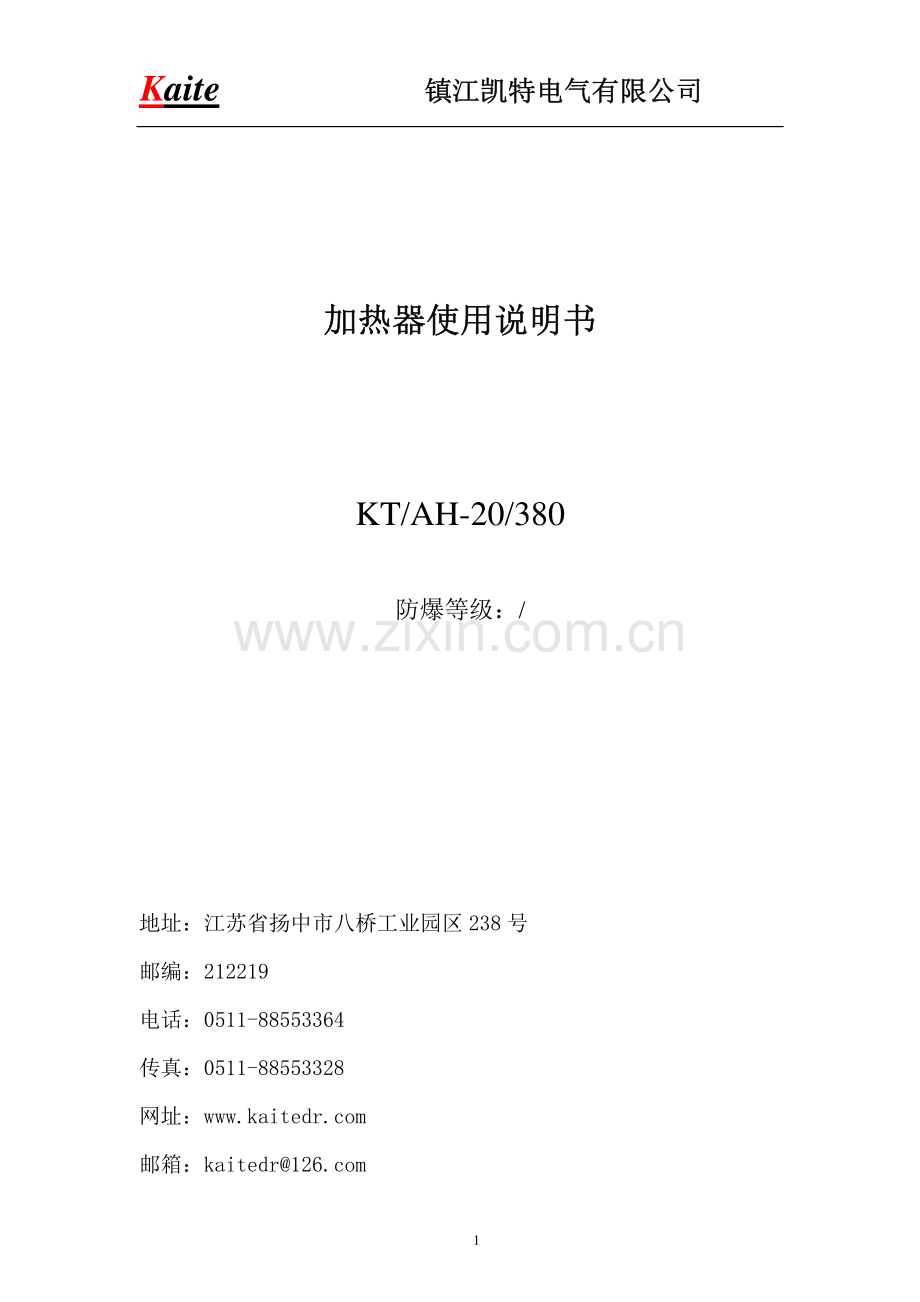

Kaite 镇江凯特电气有限公司 镇江凯特电气有限公司 1 加热器使用说明书 加热器使用说明书 KT/AH-20/380 防爆等级：/地址：江苏省扬中市八桥工业园区 238 号 邮编：212219 电话：[phone] 传真：[phone] 网址： 邮箱： Kaite 镇江凯特电气有限公司 镇江凯特电气有限公司 一、公司简介：一、公司简介：镇江凯特电气有限公司，成立于 1986 年，坐落于江苏省扬中市八桥工业园区。镇江凯特设计并生产完整系列的电热元件、防爆电加热器、成套电加热系统和非标辅助设备，提供防爆区域和非防爆区域对液体、固体、气体加热的电加热设备。同时，作为英国 HEAT TRACE 公司（欧洲最大的电伴热带生产商）的代理，凯特负责其 HEAT TRACE 电伴热产品在中国的销售。此外，我们还开发一系列电控检测设备，以使电加热系统更加安全和高效。在过去的 20 年中，我们一直提供面向顾客需求的服务，可靠的系统设计和稳定的电热解决方案，以确保系统完美的运行。一批由我公司在 1989 年为中石化仪征化纤股份有限公司生产的电加热系统至今仍在运行，在其工作的 20年内，设备出现零故障。另一个重要案例是我们于 11 年前生产的电热设备，它至今仍在中石油乌鲁木齐石化安全运行。随着国内合作伙伴增加的同时，我们也致力于拓展全球市场。在与中国技术进出口总公司建立合作关系后，我们的产品已销往南韩、印尼、越南。凯特将一如既往地保持对电热技术的研发，以提高安全、效率、可靠性、和系统寿命，为您，提供真正的电热解决方案。二、产品说明二、产品说明 1、1、主要技术特性：主要技术特性：产品型号：KT/AH-20/380 电加热器 型式：风道式电加热器 设计压力：MPa 0.2 设计温度：50 操作温度：25 介质：空气 加热器电压：V 380 电加热器 容器类别：/组合式：16 W 型管 电热元件：1Cr18Ni9Ti 工作部分长度：mm 340 总长度：mm 2500 管子材料：0Cr18Ni9 电加热管 防爆等级：/2Kaite 镇江凯特电气有限公司 镇江凯特电气有限公司 32、2、工作原理与结构概述 工作原理与结构概述 电加热器由接线箱、电加热管和温控器组成，其中接线箱包括了接线盒和电加热管连接板两个部分。由接线箱和电加热管组成的整体，其机构设计参数符合 GB3836.13-2000爆炸性环境用电气设备的有关规定。电加热器外形尺寸：请见电加热器图纸。发热体为合金电阻电热丝，其材料为 1Cr18Ni9Ti，与管内连接导体一起均装在金属管内。管内空隙紧密填充粉状氧化镁绝缘填料，发热体相互间及它们与金属管的间距大于 2 毫米，管内连 接 导 体 与 发 热 体 之 间 采 用 压 接 或 硬 钎 焊 连 接，并 按GB3836.13-2000 表 1 和表 3 规定了的最小电气绝缘及防潮处理。按 GB3836.13-2000“爆炸性环境用电气设备”的规定进行形式试验。3、3、使用说明项 使用说明项 1）必须要在流动的气体管道出口设一套自动控温设备，与电加热器内配有的一套自动控温设备形成保护。2）工作电压不得超过其额定电压的 1.0 倍，内外壳应有效接地。3）工作环境：0 45，无腐蚀气体。4）启动工作时必须先通气源，切不可断气干烧。5）定期检查电热管表面，如有结炭，必须除尽后使用。同时，每隔 1 1 年检查一次筒体、腐蚀程度、是否需更换容器及电热管。6）元件应贮藏在通风干燥处。7）接线箱内的线需套黄蜡管。8）认真检查电加热器与电加热器配套的电气和仪表控制系统等设备和线路是否完好，并紧固所有螺栓，确认能Kaite 镇江凯特电气有限公司 镇江凯特电气有限公司 4否投入使用。9）定时观察设备、电气、仪表以及控制系统工作是否正常。10）注意观察三相电流情况。11）本设备可室内安装，若需在室外安装，应置挡雨挡雪设施。12）每 次 启 动 前 应 对 电 热 管 绝 缘 电 阻 测 量 一 下，低 于2 M时应抽出电热管，放于不高于 300烘箱中烘干后使用。13）Exd BT4 的工作温度严格控制在 250以下。若被加热的可燃性气体有自燃点（加热温度超过自燃点后就会燃烧爆炸），则必须查清被加热介质的自燃点以确定最高加热温度。14）加热器的管道接头垫片应用缠绕式柔性石墨垫片，至少出口处必需加装膨胀收缩节。15）根据 JB88-85 标准中规定，工业用电热管寿命不低于9000 小时，应备一定的备用电热管。4、4、操作注意事项 操作注意事项 1）启动前的准备：1.1 认 真 检 查 与 电 加 热 器 配 套 的 电 气 和 仪 表 及 控 制 系 统 各 设备和线路是否牢固完好，连接是否可靠，并紧固所有螺栓，确认完好后方能投入使用。1.2 认真检查电加热器设备各部分是否完好，连接是否可靠，确认完好后方能投入使用。1.3 电加热器附近环境是否清理干净，确认后方能投入工作。1.4 必要的灭火消防设备是否齐备，确认后方能投入工作。1.5 加热槽内应在无可燃性气体的情况下才能开车。如加入的物料与容器或管道内的空气（大气）混合成易爆性气体，应 先 抽 净 空 气，真 空 处 理，0.15MPa。如 对 油 等 液 体 加Kaite 镇江凯特电气有限公司 镇江凯特电气有限公司 5热，应先将油加满，以防止电热管露出油面后干烧、烧坏。1.6 在设备开车运行时，必须有专业人员严加看管，做好各项运行记录。1.7 如有其他部位漏气，爆炸起火，应立即关掉电源。1.8 如有化学反应，在管道中应安装防爆膜。5、操作使用说明：5、操作使用说明：控制柜外形及内部元件安装详见电控柜原理图。面板上装有启动、停止及运行指示灯等。按动启动纽就可运行加热，按下停止按纽将停止工作。温控由智能温控表自动控制、恒温控制。电气保护在电柜内部实现。电气控制柜具有常规的电气保护措施。（短路、缺相、过流、过热）。电加热器出口设一支 Pt100 热电阻，热电阻控制加热器出口温度,实行电加热器内温度的调节功能，以保证出口温度在设定值。加热区内另设有一只超温保护用温控器（TW），作炉膛保护用，一旦断气或其它原因导致炉膛温度超温（设定的加热温度上限值，出厂设定为 50 度出厂设定为 50 度），温控器 TW 动作，发出超温报警信号，同时切断控制电源，停止加热并输出报警指示。温控表操作详见使用说明书。注意：启动工作前必需先启动气源，方可运行本设备，严禁没有气源干烧！注意：启动工作前必需先启动气源，方可运行本设备，严禁没有气源干烧！
