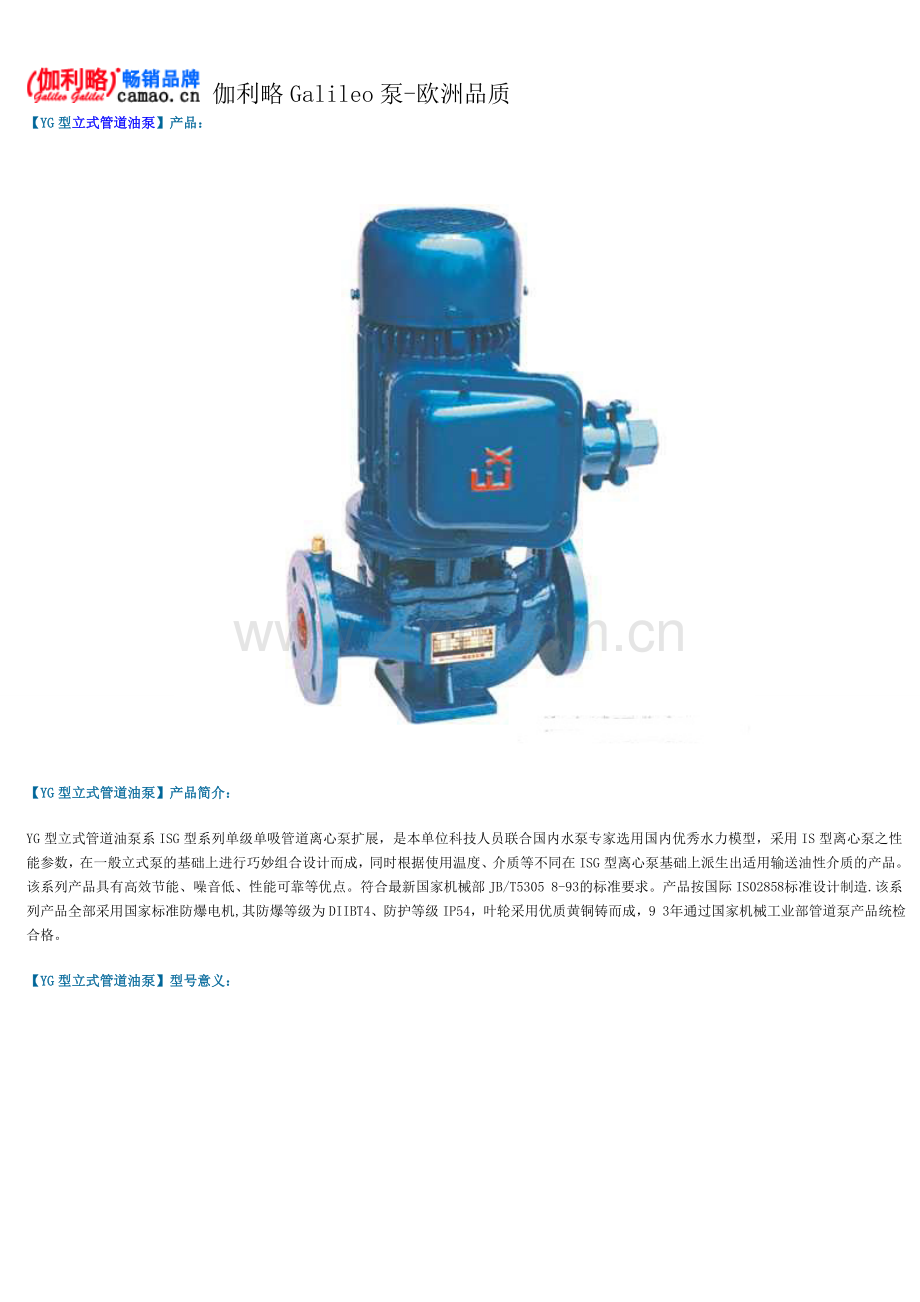

【YG型立式管道油泵】产品：

【YG型立式管道油泵】产品简介：
YG型立式管道油泵系ISG型系列单级单吸管道离心泵扩展，是本单位科技人员联合国内水泵专家选用国内优秀水力模型，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在ISG型离心泵基础上派生出适用输送油性介质的产品。该系列产品具有高效节能、噪音低、性能可靠等优点。符合最新国家机械部JB/T5305 8-93的标准要求。产品按国际IS02858标准设计制造.该系列产品全部采用国家标准防爆电机,其防爆等级为DIIBT4、防护等级IP54，叶轮采用优质黄铜铸而成，9 3年通过国家机械工业部管道泵产品统检合格。

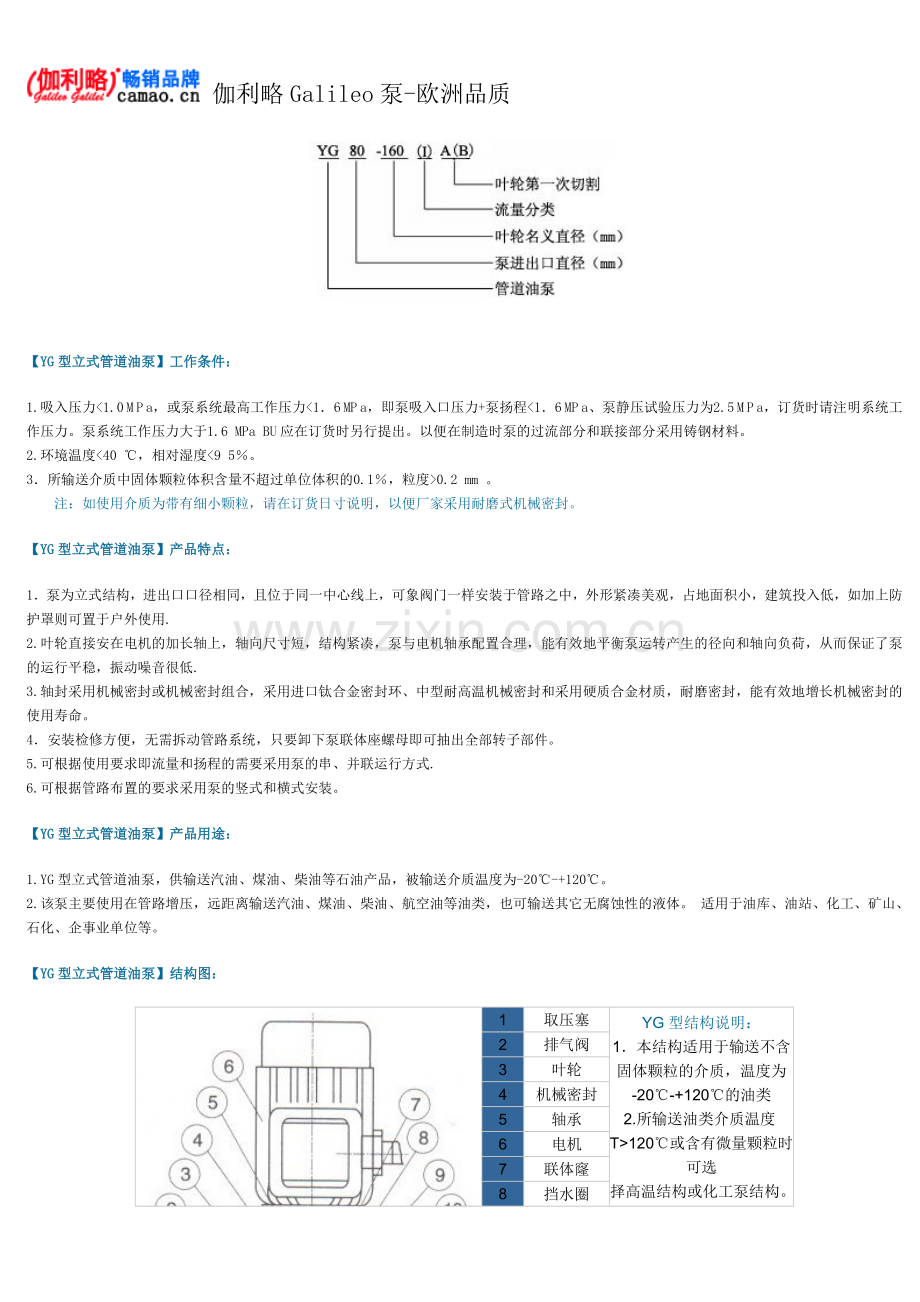

【YG型立式管道油泵】型号意义：

【YG型立式管道油泵】工作条件：
1.吸入压力<1.0 M P a，或泵系统最高工作压力<1．6 MP a，即泵吸入口压力+泵扬程<1．6 MP a、泵静压试验压力为2.5 M P a，订货时请注明系统工作压力。泵系统工作压力大于1.6 MPa BU应在订货时另行提出。以便在制造时泵的过流部分和联接部分采用铸钢材料。
2.环境温度<40 ℃，相对湿度<9 5％。
3．所输送介质中固体颗粒体积含量不超过单位体积的0.1％，粒度>0.2 mm 。
注：如使用介质为带有细小颗粒，请在订货日寸说明，以便厂家采用耐磨式机械密封。
【YG型立式管道油泵】产品特点：
1．泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用.
2.叶轮直接安在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动噪音很低.
3.轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地增长机械密封的使用寿命。
4．安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
5.可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式.
6.可根据管路布置的要求采用泵的竖式和横式安装。
【YG型立式管道油泵】产品用途：
1.YG型立式管道油泵，供输送汽油、煤油、柴油等石油产品，被输送介质温度为-20℃-+120℃。
2.该泵主要使用在管路增压，远距离输送汽油、煤油、柴油、航空油等油类，也可输送其它无腐蚀性的液体。 适用于油库、油站、化工、矿山、石化、企事业单位等。
【YG型立式管道油泵】结构图：

1
取压塞
YG型结构说明：
1．本结构适用于输送不含固体颗粒的介质，温度为-20℃-+120℃的油类
2.所输送油类介质温度T>120℃或含有微量颗粒时，可选
择高温结构或化工泵结构。
2
排气阀
3
叶轮
4
机械密封
5
轴承
6
电机
7
联体窿
8
挡水圈
9
叶轮螺母
10
泵体
11
放水阀
【YG型立式管道油泵】性能参数：
此泵性能参数请参照ISG型立式管道离心泵性能参数---点击此处
【YG型立式管道油泵】型谱图：

【YG型立式管道油泵】管道连接方式：

【YG型立式管道油泵】安装方式：
一、硬性连接：

二、柔性连接：

【YG型立式管道油泵】安装尺寸图：

型号
外形尺寸
安装尺寸
进口法兰尺寸
隔振器(垫)
L
B
H
C1×B1
A
C2×B2
4-d1
D
D1
n-d
规格
H1
YG20-110
260
230
405
80×110
55
50×80
4-12
G3/4
/
/
SD41-0.5
75
YG20-160
300
230
420
90×130
65
60×100
4-14
G3/4
/
/
SD41×0.5
85
YG25-110
260
230
415
80×110
60
50×80
4-14
115
85
4-Φ14
SD41×0.5
80
YG25-125
260
230
435
80×110
75
50×80
4-14
115
85
4-Φ14
SD41×0.5
95
YG25-125A
260
230
435
80×110
75
50×80
4-14
115
85
4-Φ14
SD41×0.5
95
YG25-160
300
270
430
90×130
65
60×100
4-14
115
85
4-Φ14
SD41-0.5
85
YG25-160A
300
270
430
90×130
65
60×100
4-14
115
85
4-Φ14
SD41-0.5
85
YG32-100
260
230
445
100×150
72
70×120
4-14
140
100
4-Φ18
SD41-0.5
92
YG32-125
260
230
445
100×150
72
70×120
4-14
140
100
4-Φ18
SD41-0.5
92
YG32-125A
260
230
445
100×150
72
70×120
4-14
140
100
4-Φ18
SD41-0.5
92
YG32-160
320
270
505
100×150
85
70×120
4-14
140
100
4-Φ18
SD61-0.5
105
YG32-160A
320
270
415
90×130
90
70×120
4-14
140
100
4-Φ18
SD61-0.5
110
YG32-160(I)
320
270
505
100×150
90
70×120
4-14
140
100
4-Φ18
SD61-0.5
110
YG32-200
340
330
540
120×170
95
80×130
4-14
140
100
4-Φ18
SD61-0.5
115
YG32-200A
340
330
540
120×170
95
80×130
4-14
140
100
4-Φ18
SD61-0.5
115

型号
外形尺寸
安装尺寸
进口法兰尺寸
隔振器(垫)
L
B
H
C1×B1
A
C2×B2
4-d1
D
D1
n-d
规格
H1
YG32-200(I)
340
330
560
120×170
95
80×130
4-14
140
100
4-Φ18
SD61-0.5
115
YG40-100
260
230
445
120×170
85
70×120
4-14
150
110
4-Φ18
SD41-0.5
105
YG40-100A
260
230
445
100×150
85
70×120
4-14
150
110
4-Φ18
SD41-0.5
105
YG40-125
280
230
445
100×150
85
70×120
4-14
150
110
4-Φ18
SD41-0.5
105
YG40-125A
280
230
445
100×150
85
70×120
4-14
150
110
4-Φ18
SD41-0.5
105
YG40-160
320
270
505
100×150
90
70×120
4-14
150
110
4-Φ18
SD61-0.5
110
YG40-160A
320
270
505
100×150
90
70×120
4-14
150
110
4-Φ18
SD61-0.5
110
YG40-160B
320
270
505
100×150
90
70×120
4-14
150
110
4-Φ18
SD61-0.5
110
YG40-200
340
330
560
120×170
95
80×130
4-14
150
110
4-Φ18
SD61-0.5
115
YG40-200A
340
330
560
120×170
95
80×130
4-14
150
110
4-Φ18
SD61-0.5
115
YG40-200B
340
330
560
120×170
95
80×130
4-14
150
110
4-Φ18
SD61-0.5
115
YG40-250
400
405
630
120×170
95
80×130
4-14
150
110
4-Φ18
SD61-0.5
115
YG40-250A
400
405
630
120×170
95
80×130
4-14
150
110
4-Φ18
SD61-0.5
115
YG40-250B
400
405
565
120×170
95
80×130
4-14
150
110
4-Φ18
SD61-0.5
115
YG40-100(I)
300
230
455
120×170
90
80×130
4-14
150
110
4-Φ18
SD41-0.5
110

型号
外形尺寸
安装尺寸
进口法兰尺寸
隔振器(垫)
L
B
H
C1×B1
A
C2×B2
4-d1
D
D1
n-d
规格
H1
YG40-100(I)A
300
230
455
120×170
90
80×130
4-14
150
110
4-Φ18
SD41-0.5
110
YG40-125(I)
300
240
465
120×170
90
80×130
4-14
150
110
4-Φ18
SD41-0.5
110
YG40-125(I)A
300
240
450
120×170
90
80×130
4-14
150
110
4-Φ18
SD41-0.5
110
YG40-160(I)
340
300
550
120×170
95
80×130
4-14
150
110
4-Φ18
SD61-0.5
115
YG40-160(I)A
340
300
515
120×170
95
80×130
4-14
150
110
4-Φ18
SD61-0.5
115
YG40-160(I)B
340
300
490
120×170
95
80×130
4-14
150
110
4-Φ18
SD61-0.5
115
YG40-200(I)
360
350
635
120×170
95
80×130
4-14
150
110
4-Φ18
SD61-0.5
115
YG40-200(I)A
360
350
570
120×170
95
80×130
4-14
150
110
4-Φ18
SD61-0.5
115
YG40-200(I)B
360
350
550
120×170
95
80×130
4-14
150
110
4-Φ18
SD61-0.5
115
YG40-250(I)
450
430
780
140×200
105
100×160
4-18
150
110
4-Φ18
JSD2-3
205
YG40-250(I)A
450
360
650
140×200
105
100×160
4-18
150
110
4-Φ18
JSD2-3
205
YG40-250(I)B
450
360
650
140×200
105
100×160
4-18
150
110
4-Φ18
JSD2-3
205
YG40-250(I)C
450
360
650
140×200
105
100×160
4-18
150
110
4-Φ18
JSD2-3
205
YG50-100
290
230
455
100×150
95
70×120
4-14
165
125
4-Φ18
SD41-0.5
115
YG50-100A
290
230
455
100×150
95
70×120
4-14
165
125
4-Φ18
SD41-0.5
115

型号
外形尺寸
安装尺寸
进口法兰尺寸
隔振器(垫)
L
B
H
C1×B1
A
C2×B2
4-d1
D
D1
n-d
规格
H1
YG50-125
300
240
465
100×150
95
70×120
4-14
165
125
4-Φ18
SD41-0.5
115
YG50-125A
300
240
450
100×150
95
70×120
4-14
165
125
4-Φ18
SD41-0.5
115
YG50-160
320
300
550
120×170
100
80×130
4-14
165
125
4-Φ18
SD61-0.5
120
YG50-160A
320
300
515
120×170
100
80×130
4-14
165
125
4-Φ18
SD61-0.5
120
YG50-160B
320
300
490
120×170
100
80×130
4-14
165
125
4-Φ18
SD61-0.5
120
YG50-200
360
350
635
120×170
100
80×130
4-14
165
125
4-Φ18
SD61-0.5
120
YG50-200A
360
350
570
120×170
100
80×130
4-14
165
125
4-Φ18
SD61-0.5
120
YG50-200B
360
350
550
120×170
100
80×130
4-14
165
125
4-Φ18
SD61-0.5
120
YG50-250
440
430
780
140×270
105
100×160
4-18
165
125
4-Φ18
JGD2-3
205
YG50-250A
440
430
650
140×270
105
100×160
4-18
165
125
4-Φ18
JGD2-3
205
YG50-250B
440
360
650
140×270
105
100×160
4-18
165
125
4-Φ18
JGD2-3
205
YG50-250C
440
360
650
140×270
105
100×160
4-18
165
125
4-Φ18
JGD2-3
205
YG50-100(I)
320
235
475
140×270
105
100×160
4-18
165
125
4-Φ18
SD41-0.5
125
YG50-100(I)A
320
235
460
140×270
105
100×160
4-18
165
125
4-Φ18
SD41-0.5
125
YG50-125(I)
340
280
550
140×270
95
100×160
4-18
165
125
4-Φ18
SD61-0.5
110

型号
外形尺寸
安装尺寸
进口法兰尺寸
隔振器(垫)
L
B
H
C1×B1
A
C2×B2
4-d1
D
D1
n-d
规格
H1
YG50-125(I)A
340
280
515
140×270
95
100×160
4-18
165
125
4-Φ18
SD61-0.5
110
YG50-160(I)
360
305
570
140×270
100
100×160
4-18
165
125
4-Φ18
SD61-0.5
120
YG50-160(I)A
360
305
570
140×270
100
100×160
4-18
165
125
4-Φ18
SD61-0.5
120
YG50-160(I)B
360
305
550
140×270
100
100×160
4-18
165
125
4-Φ18
SD61-0.5
120
YG50-200(I)
380
350
635
140×270
105
100×160
4-18
165
125
4-Φ18
SD61-0.5
125
YG50-200(I)A
380
350
635
140×270
105
100×160
4-18
165
125
4-Φ18
SD61-0.5
125
YG50-200(I)B
380
350
635
140×270
105
100×160
4-18
165
125
4-Φ18
SD61-0.5
125
YG50-250(I)
460
435
785
160×220
110
120×180
4-18
165
125
4-Φ18
JGD2-3
210
YG50-250(I)A
460
435
785
160×220
110
120×180
4-18
165
125
4-Φ18
JGD2-3
210
YG50-250(I)B
460
435
785
160×220
110
120×180
4-18
165
125
4-Φ18
JGD2-3
210
YG50-315(I)
550
510
920
190×280
110
150×240
4-18
165
125
4-Φ18
JGD2-3
210
YG50-315(I)A
550
470
855
190×280
110
150×240
4-18
165
125
4-Φ18
JGD2-3
210
YG50-315(I)B
550
435
830
190×280
110
150×240
4-18
165
125
4-Φ18
JGD2-3
210
YG50-315(I)C
550
435
785
190×280
110
150×240
4-18
165
125
4-Φ18
JGD2-3
210
YG65-100
320
235
475
140×200
105
100×160
4-18
185
145
4-Φ18
SD41-0.5
125

型号
外形尺寸
安装尺寸
进口法兰尺寸
隔振器(垫)
L
B
H
C1×B1
A
C2×B2
4-d1
D
D1
n-d
规格
H1
YG65-100A
320
235
460
140×200
105
100×160
4-18
185
145
4-Φ18
SD41-0.5
125
YG65-125
340
280
550
140×200
100
100×160
4-18
185
145
4-Φ18
SD41-0.5
120
YG65-125A
340
280
515
140×200
100
100×160
4-18
185
145
4-Φ18
SD41-0.5
120
YG65-160
360
305
570
140×200
100
100×160
4-18
185
145
4-Φ18
SD41-0.5
120
YG65-160A
360
305
570
140×200
100
100×160
4-18
185
145
4-Φ18
SD41-0.5
120
YG65-160B
360
305
550
140×200
100
100×160
4-18
185
145
4-Φ18
SD41-0.5
120
YG65-200
380
350
635
140×200
105
100×160
4-18
185
145
4-Φ18
SD41-0.5
125
YG65-200A
380
350
635
140×200
105
100×160
4-18
185
145
4-Φ18
SD41-0.5
125
YG65-200B
380
350
635
140×200
105
100×160
4-18
185
145
4-Φ18
SD41-0.5
125
YG65-250
480
435
785
160×220
110
120×180
4-18
185
145
4-Φ18
JGD2-3
210
YG65-250A
480
435
785
160×220
110
120×180
4-18
185
145
4-Φ18
JGD2-3
210
YG65-250B
480
435
785
160×220
110
120×180
4-18
185
145
4-Φ18
JGD2-3
210
YG65-315
550
510
920
190×280
110
120×180
4-18
185
145
4-Φ18
JGD2-3
210
YG65-315A
550
470
855
190×280
110
150×240
4-18
185
145
4-Φ18
JGD2-3
210
YG65-315B
550
435
830
190×280
110
150×240
4-18
185
145
4-Φ18
JGD2-3
210

型号
外形尺寸
安装尺寸
进口法兰尺寸
隔振器(垫)
L
B
H
C1×B1
A
C2×B2
4-d1
D
D1
n-d
规格
H1
YG65-315C
550
435
785
190×280
110
150×240
4-18
185
145
4-Φ18
JGD2-3
210
YG65-100(I)
400
285
570
140×200
120
100×160
4-18
185
145
4-Φ18
SD61-0.5
140
YG65-100(I)A
400
245
530
140×200
120
100×160
4-18
185
145
4-Φ18
SD61-0.5
140
YG65-125(I)
400
360
660
140×200
100
100×160
4-18
185
145
4-Φ18
SD61-0.5
140
YG65-125(I)A
400
315
595
140×200
120
100×160
4-18
185
145
4-Φ18
SD61-0.5
140
YG65-160(I)
400
360
660
140×200
125
100×160
4-18
185
145
4-Φ18
SD61-0.5
145
YG65-160(I)A
400
360
660
140×200
125
100×160
4-18
185
145
4-Φ18
SD61-0.5
145
YG65-160(I)B
400
315
660
140×200
125
100×160
4-18
185
145
4-Φ18
SD61-0.5
145
YG65-200(I)
450
430
795
140×200
125
100×160
4-18
185
145
4-Φ18
JGD2-3
225
YG65-200(I)A
450
430
795
140×200
125
100×160
4-18
185
145
4-Φ18
JGD2-3
225
YG65-200(I)B
450
430
665
140×200
125
100×160
4-18
185
145
4-Φ18
JGD2-3
225
YG65-250(I)
480
465
870
160×220
130
120×180
4-18
185
145
4-Φ18
JGD2-3
280
YG65-250(I)A
480
430
850
160×220
130
120×180
4-18
185
145
4-Φ18
JGD2-3
280
YG65-250(I)B
480
430
805
160×220
120
120×180
4-18
185
145
4-Φ18
JGD2-3
230
YG65-315(I)
580
530
1000
190×280
130
150×240
4-18
185
145
4-Φ18
JGD2-3
230

型号
外形尺寸
安装尺寸
进口法兰尺寸
隔振器(垫)
L
B
H
C1×B1
A
C2×B2
4-d1
D
D1
n-d
规格
H1
YG65-315(I)A
580
530
1000
190×280
130
150×240
4-18
185
145
4-Φ18
JGD2-3
230
YG65-315(I)B
580
530
1000
190×280
130
150×240
4-18
185
145
4-Φ18
JGD2-3
230
YG65-315(I)C
580
470
885
190×280
130
150×240
4-18
185
145
4-Φ18
JGD2-3
230
YG80-100
400
285
570
140×200
120
100×160
4-18
200
160
8-Φ18
SD61-0.5
140
YG80-100A
400
245
535
140×200
120
100×160
4-18
200
160
8-Φ18
SD61-0.5
140
YG80-125
400
360
660
140×200
120
100×160
4-18
200
160
8-Φ18
SD61-0.5
140
YG80-125A
400
315
595
140×200
120
100×160
4-18
200
160
8-Φ18
SD61-0.5
140
YG80-160
400
360
660
140×200
125
100×160
4-18
200
160
8-Φ18
SD61-0.5
145
YG80-160A
400
360
660
140×200
125
100×160
4-18
200
160
8-Φ18
SD61-0.5
145
YG80-160B
400
360
660
140×200
120
100×160
4-18
200
160
8-Φ18
SD61-0.5
145
YG80-200
430
430
795
140×200
125
100×160
4-18
200
160
8-Φ18
JGD2-3
225
YG80-200A
430
430
795
140×200
125
100×160
4-18
200
160
8-Φ18
JGD2-3
225
YG80-200B
430
360
665
140×200
125
100×160
4-18
200
160
8-Φ18
JGD2-3
225
YG80-250
480
465
870
160×220
130
120×180
4-18
200
160
8-Φ18
JGD2-3
230
YG80-250A
480
430
850
160×220
120
120×180
4-18
200
160
8-Φ18
JGD2-3
230

型号
外形尺寸
安装尺寸
进口法兰尺寸
隔振器(垫)
L
B
H
C1×B1
A
C2×B2
4-d1
D
D1
n-d
规格
H1
YG80-250B
480
430
805
160×220
130
120×180
4-18
200
160
8-Φ18
JGD2-3
230
YG80-315
580
530
1000
190×280
130
150×240
4-18
200
160
8-Φ18
JGD2-3
230
YG80-315A
580
530
1000
190×280
130
150×240
4-18
200
160
8-Φ18
JGD2-3
230
YG80-315B
580
530
1000
190×280
130
150×240
4-18
200
160
8-Φ18
JGD2-3
230
YG80-315C
580
470
885
190×280
130
150×240
4-18
200
160
8-Φ18
JGD2-3
230
YG80-100(I)
460
360
675
160×220
140
150×220
4-18
200
160
8-Φ18
SD61-0.5
160
YG80-100(I)A
460
360
615
160×220
140
120×180
4-18
200
160
8-Φ18
SD61-0.5
160
YG80-125(I)
450
430
805
160×220
140
120×180
4-18
200
160
8-Φ18
JGD2-3
240
YG80-125(I)A
450
350
675
160×220
140
120×180
4-18
200
160
8-Φ18
JGD2-3
240
YG80-160(I)
500
430
835
160×220
160
120×180
4-18
200
160
8-Φ18
JGD2-3
260
YG80-160(I)A
500
430
835
160×220
160
120×180
4-18
200
160
8-Φ18
JGD2-3
260
YG80-160(I)B
500
430
835
160×220
160
120×180
4-18
200
160
8-Φ18
JGD2-3
260
YG80-200(I)
480
475
880
160×220
130
120×180
4-18
200
160
8-Φ18
JGD2-3
235
YG80-200(I)A
480
430
860
160×220
135
120×180
4-18
200
160
8-Φ18
JGD2-3
235
YG80-200(I)B
480
430
815
160×220
135
120×180
4-18
200
160
8-Φ18
JGD2-3
235

型号
外形尺寸
安装尺寸
进口法兰尺寸
隔振器(垫)
L
B
H
C1×B1
A
C2×B2
4-d1
D
D1
n-d
规格
H1
YG80-250(I)
550
520
1015
190×280
155
150×240
4-18
200
160
8-Φ18
JGD2-3
275
YG80-250(I)A
550
520
1015
190×280
155
150×240
4-18
200
160
8-Φ18
JGD2-3
275
YG80-250(I)B
550
520
1015
190×280
155
150×240
4-18
200
160
8-Φ18
JGD2-3
275
YG80-315(I)
640
700
1235
190×280
165
150×240
4-18
200
160
8-Φ18
JGD2-3
285
YG80-315(I)A
640
640
1165
190×280
165
150×240
4-18
200
160
8-Φ18
JGD2-3
285
YG80-315(I)B
640
580
1080
190×280
165
150×240
4-18
200
160
8-Φ18
JGD2-3
285
YG80-315(I)C
640
520
1040
190×280
165
150×240
4-18
200
160
8-Φ18
JGD2-3
285
YG100-100
460
360
675
160×220
140
120×180
4-18
220
180
8-Φ18
SD61-0.5
160
YG100-100A
460
315
610
160×220
140
120×180
4-18
220
180
8-Φ18
SD61-0.5
160
YG100-125
440
430
805
160×220
140
120×180
4-18
220
180
8-Φ18
JGD2-3
240
YG100-125A
440
350
675
160×220
140
120×180
4-18
220
180
8-Φ18
JGD2-3
240
YG100-160
500
430
835
160×220
160
120×180
4-18
2
