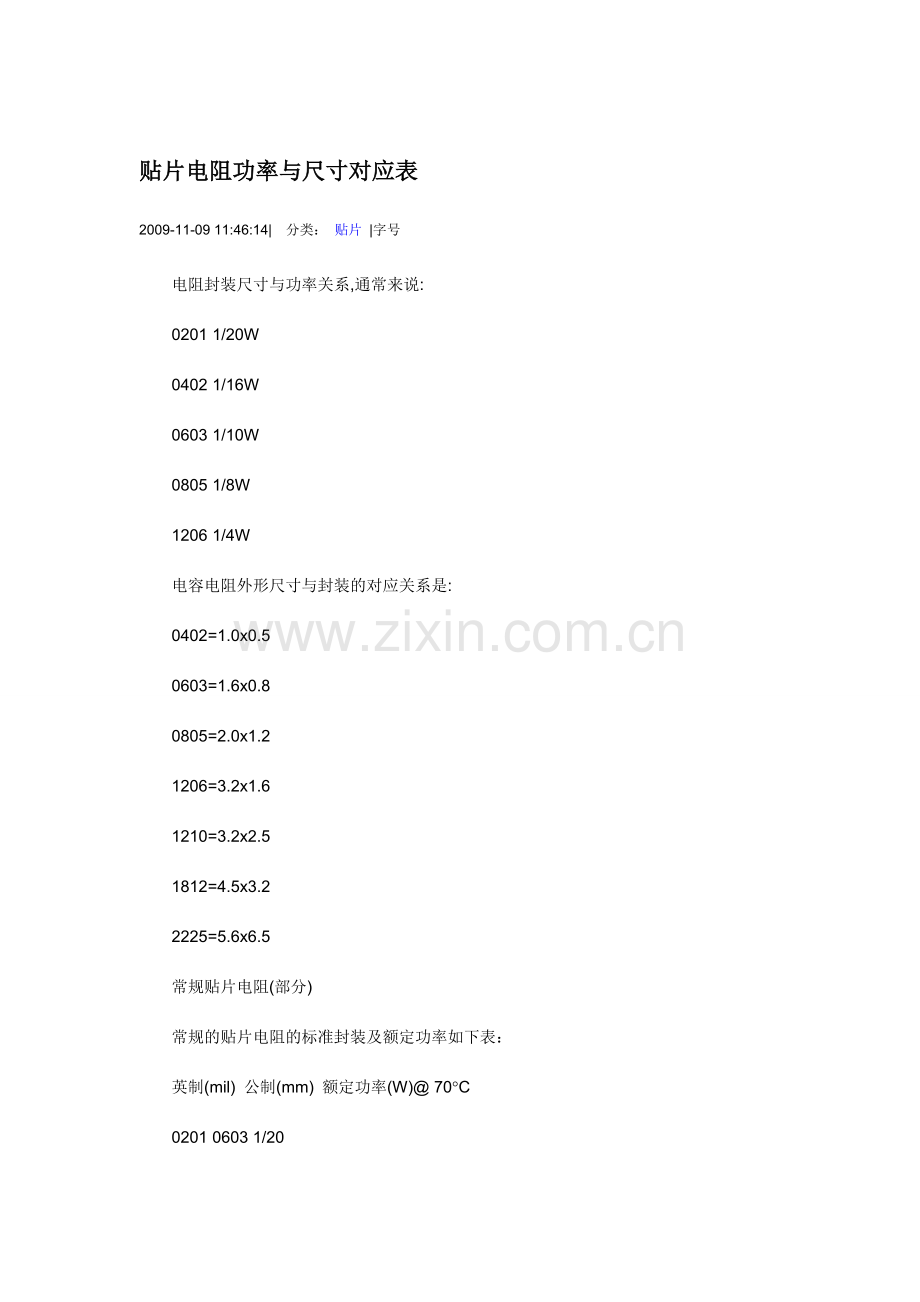

贴片电阻功率与尺寸对应表
2009-11-09 11:46:14| 分类： 贴片 |字号
电阻封装尺寸与功率关系,通常来说:
0201 1/20W
0402 1/16W
0603 1/10W
0805 1/8W
1206 1/4W
电容电阻外形尺寸与封装的对应关系是:
0402=1.0x0.5
0603=1.6x0.8
0805=2.0x1.2
1206=3.2x1.6
1210=3.2x2.5
1812=4.5x3.2
2225=5.6x6.5
常规贴片电阻(部分)
常规的贴片电阻的标准封装及额定功率如下表：
英制(mil) 公制(mm) 额定功率(W)@ 70°C
0201 0603 1/20
0402 1005 1/16
0603 1608 1/10
0805 2012 1/8
1206 3216 1/4
1210 3225 1/3
1812 4832 1/2
2010 5025 3/4
2512 6432 1

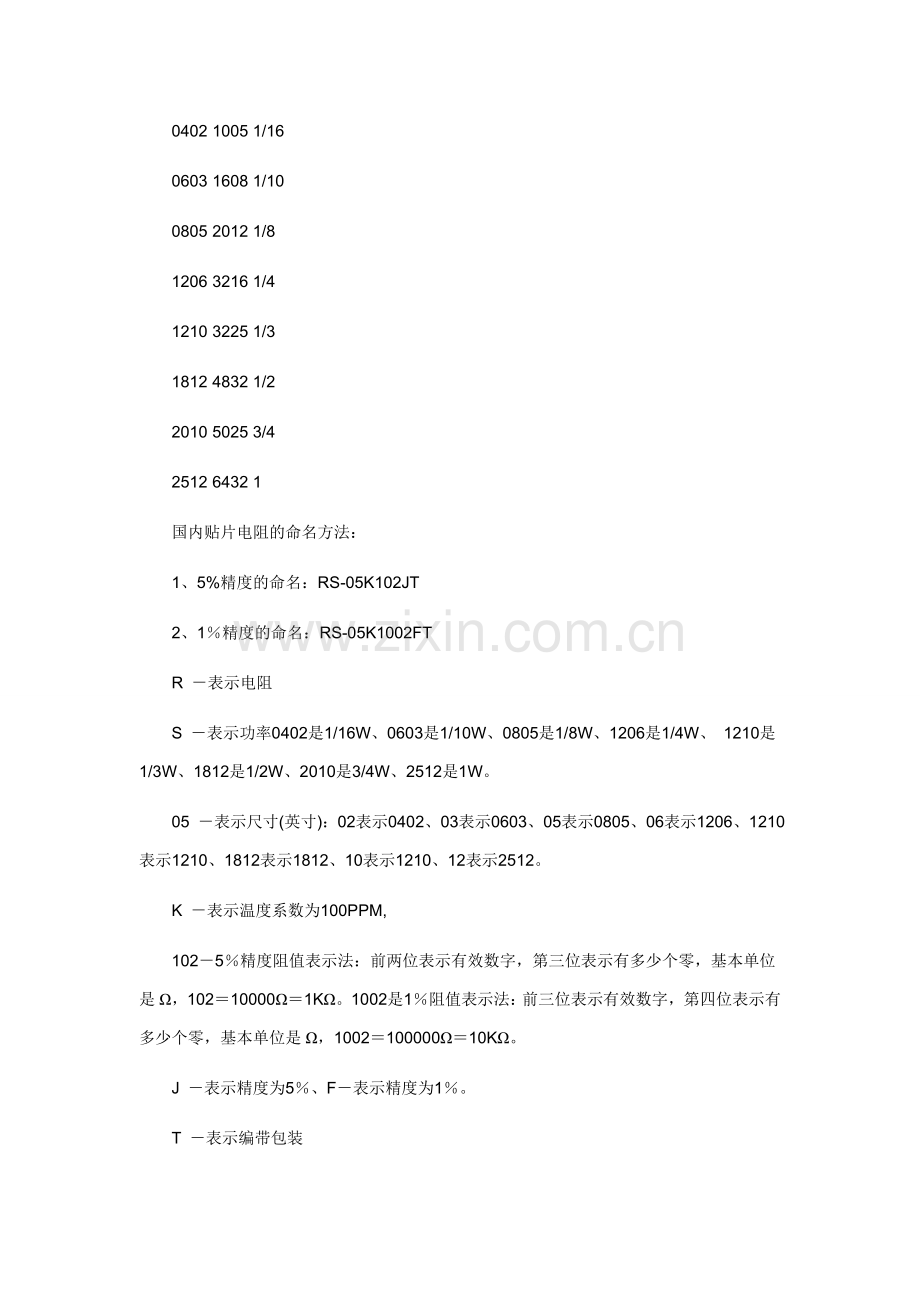

国内贴片电阻的命名方法：
1、5%精度的命名：RS-05K102JT
2、1％精度的命名：RS-05K1002FT
R －表示电阻
S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。
K －表示温度系数为100PPM,
102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝100000Ω＝10KΩ。
J －表示精度为5％、F－表示精度为1％。
T －表示编带包装
1：0402(1/16W) 2:0603(1/10W) 3:0805(1/8W) 4:1206(1/4W) 5:1210(1/3W) 6:2010(1/2W) 7:2512(1W)
1206 20欧1/4 *4 5欧1w 120
贴片电阻的封装与功率关系贴片电阻的封装与功率关系如下表：
　　封装 额定功率@ 70°C 最大工作电压(V) 英制(mil) 公制(mm) 常规功率系列 提升功率系列
　　0201 0603 1/20W / 25
　　0402 1005 1/16W / 50
　　0603 1608 1/16W 1/10W 50
　　0805 2012 1/10W 1/8W 150
　　1206 3216 1/8W 1/4W 200
　　1210 3225 1/4W 1/3W 200
　　1812 4832 1/2W / 200
　　2010 5025 1/2W 3/4W 200
　　2512 6432 1W / 200
贴片电阻封装与尺寸
　　贴片电阻的封装与尺寸如下表：
　　英制(mil) 公制(mm) 长(L)(mm) 宽(W)(mm) 高(t)(mm) a(mm) b(mm)
　　0201 0603 0.60±0.05 0.30±0.05 0.23±0.05 0.10±0.05 0.15±0.05
　　0402 1005 1.00±0.10 0.50±0.10 0.30±0.10 0.20±0.10 0.25±0.10
　　0603 1608 1.60±0.15 0.80±0.15 0.40±0.10 0.30±0.20 0.30±0.20
　　0805 2012 2.00±0.20 1.25±0.15 0.50±0.10 0.40±0.20 0.40±0.20
　　1206 3216 3.20±0.20 1.60±0.15 0.55±0.10 0.50±0.20 0.50±0.20
　　1210 3225 3.20±0.20 2.50±0.20 0.55±0.10 0.50±0.20 0.50±0.20
　　1812 4832 4.50±0.20 3.20±0.20 0.55±0.10 0.50±0.20 0.50±0.20
　　2010 5025 5.00±0.20 2.50±0.20 0.55±0.10 0.60±0.20 0.60±0.20
　　2512 6432 6.40±0.20 3.20±0.20 0.55±0.10 0.60±0.20 0.60±0.20
