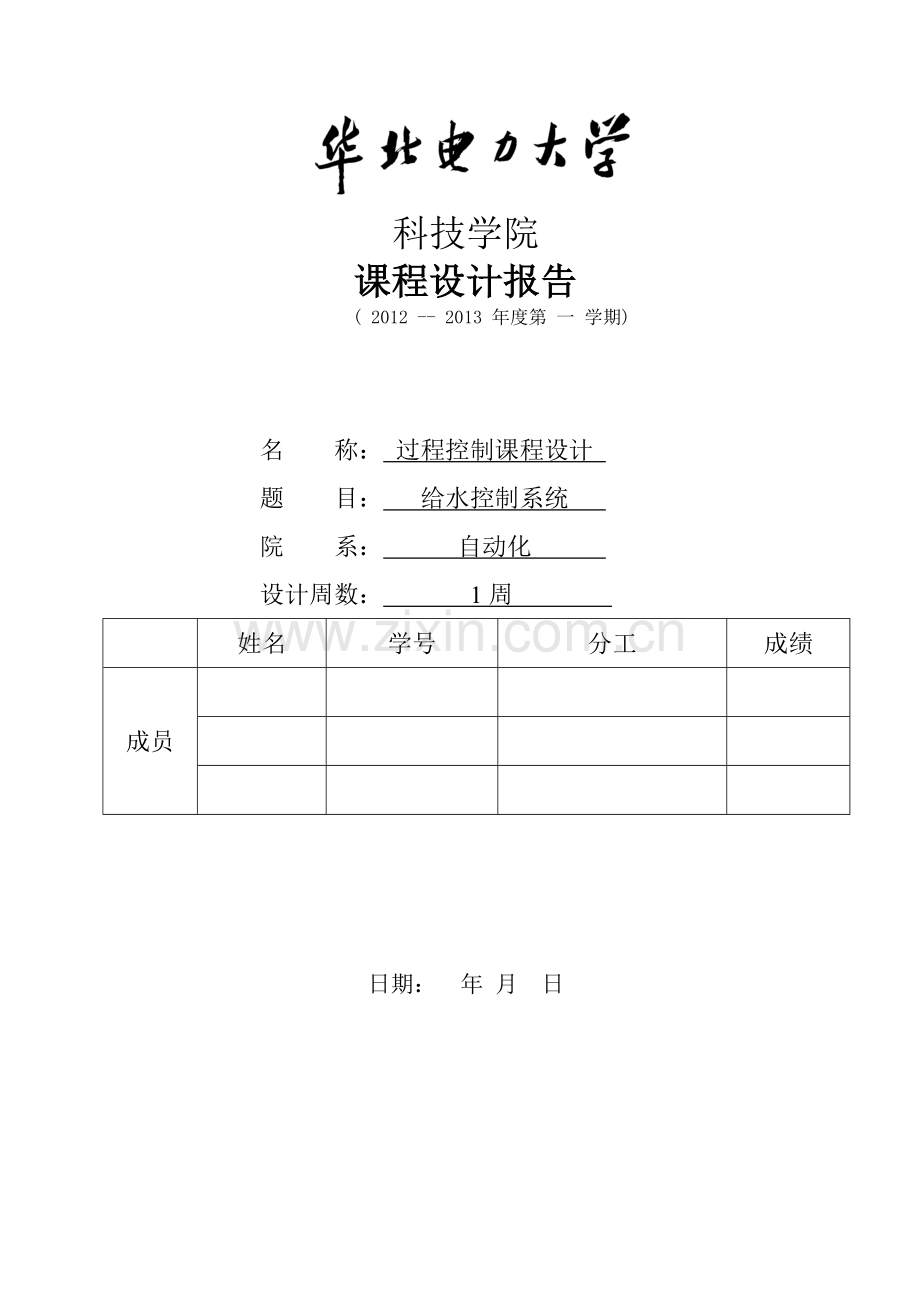

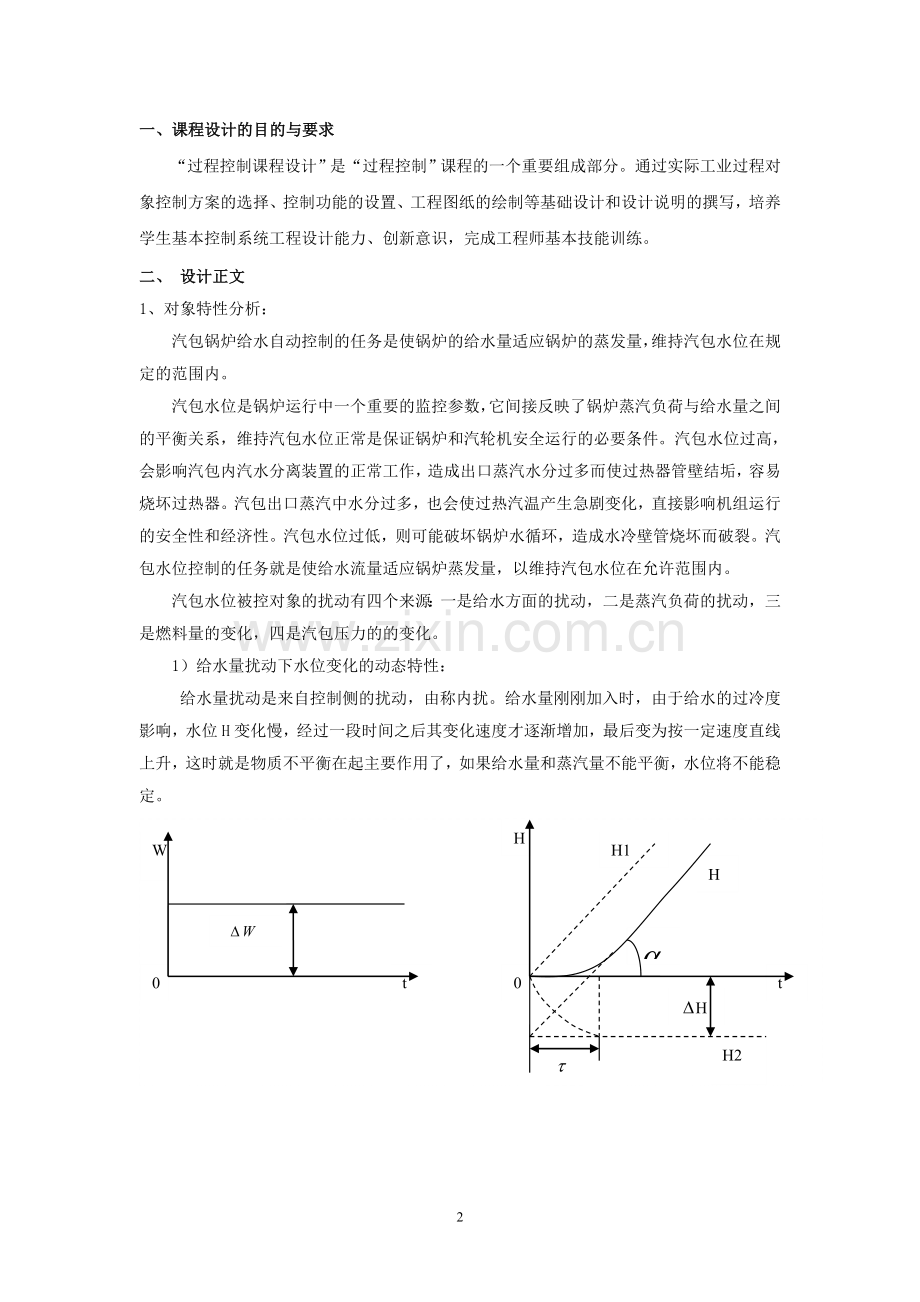

科技学院 课程设计报告 ( 2012 -- 2013 年度第 一 学期) 名 称: 过程控制课程设计 题 目: 给水控制系统 院 系: 自动化 设计周数: 1周 姓名 学号 分工 成绩 成员 日期: 年 月 日 一、课程设计的目的与要求 “过程控制课程设计”是“过程控制”课程的一个重要组成部分。通过实际工业过程对象控制方案的选择、控制功能的设置、工程图纸的绘制等基础设计和设计说明的撰写,培养学生基本控制系统工程设计能力、创新意识,完成工程师基本技能训练。 二、 设计正文 1、对象特性分析: 汽包锅炉给水自动控制的任务是使锅炉的给水量适应锅炉的蒸发量,维持汽包水位在规定的范围内。 汽包水位是锅炉运行中一个重要的监控参数,它间接反映了锅炉蒸汽负荷与给水量之间的平衡关系,维持汽包水位正常是保证锅炉和汽轮机安全运行的必要条件。汽包水位过高,会影响汽包内汽水分离装置的正常工作,造成出口蒸汽水分过多而使过热器管壁结垢,容易烧坏过热器。汽包出口蒸汽中水分过多,也会使过热汽温产生急剧变化,直接影响机组运行的安全性和经济性。汽包水位过低,则可能破坏锅炉水循环,造成水冷壁管烧坏而破裂。汽包水位控制的任务就是使给水流量适应锅炉蒸发量,以维持汽包水位在允许范围内。 汽包水位被控对象的扰动有四个来源:一是给水方面的扰动,二是蒸汽负荷的扰动,三是燃料量的变化,四是汽包压力的的变化。 1)给水量扰动下水位变化的动态特性: 给水量扰动是来自控制侧的扰动,由称内扰。给水量刚刚加入时,由于给水的过冷度影响,水位H变化慢,经过一段时间之后其变化速度才逐渐增加,最后变为按一定速度直线上升,这时就是物质不平衡在起主要作用了,如果给水量和蒸汽量不能平衡,水位将不能稳定。 0 H2 H H H1 H t 0 t W 2)蒸汽量扰动下水位变化的动态特性: 蒸汽量主要来自汽轮机发电机组的负荷变化,属于外部扰动。当负荷增加时,虽然汽包的进水量小于蒸发量,但在一开始水位不仅不下降,反而迅速上升,这种现象称为虚假水位,这时由于符合增加是水面下气泡的容积增加得很快。当气泡的容积已与符合相适应而达到稳定后,水位就主要随物质不平衡的关系的变化而下降 。 0 H2 H H1 H t 0 t D 3)燃料量扰动下水位变化的动态特性: 燃料量的扰动必引起蒸汽量的变化,也同样有“虚假水位“现象,但蒸汽量增加时燃料量只能缓慢增大,使汽泡体积减小,因此虚假水位比负荷扰动时缓和的多。 由以上分析可知,给水量扰动下水为响应过程具有纯迟延;负荷扰动下的水位响应过程具有假水位现象;燃料量扰动下也会出现假水位现象。这些特性使控制汽包水位的任务变得比较困难和复杂。 2、根据对象特性设计系统自动控制方案 从以上分析可知,汽包水位的调节应根据汽包水位H,蒸汽流量D,和给水量W三个信号变化快的量进行调节。因为燃料量对水位变化影响较弱且变换缓慢故暂不考虑。其中给水量是来自控制侧的扰动,是内扰;蒸汽流量扰动主要来自汽轮发电机组的负荷变换,属于外部扰动。从控制原理知识可知,克服内扰用串级控制系统;克服外扰用前馈控制系统。而H是主信号,用一般的反馈调节系统。因此汽包水位的控制应用串级三冲量控制系统。 SP — — W D Gc1(s) K GHD(s) GHW(s) Gc2(s) Kp Kz γH γw γD 系统原理图: H 工艺流程图: 系统SAMA图: 3、对所选对象进行仿真 使用MATLAB搭建系统模型 内回路整定如下: 内回路组态图 内回路是一个比例环节,仿真图如下 外回路整定: 系统组态图 系统为串级控制,外回路调节器参数P=0.45,I=0.0035 系统仿真曲线如下: 有内扰的情况下: 有外扰的情况下: 系统满足无扰调节,超调量小于20%。满足要求 三、设计总结 通过本次课程设计,学习并认识了过程控制在实际生产中的应用,对于给水控制系统的设计和整定也有了深入的理解,对于串级控制、反馈控制、前馈控制系统的知识有了进一步的理解,同时巩固了对matlab的应用操作,将平时学习内容系统地联系在一起,为将来将所学知识运用到工程实际打下了基础。在与同学的共同讨论研究中,培养了团队精神和协作能力。 四、参考资料 [1]《MATLAB实用教程》 郑阿奇 主编 曹弋 赵阳 编著 电子工业出版社 [2]《过程控制》 金以慧 主编 方崇智 审校 清华大学出版社 8
