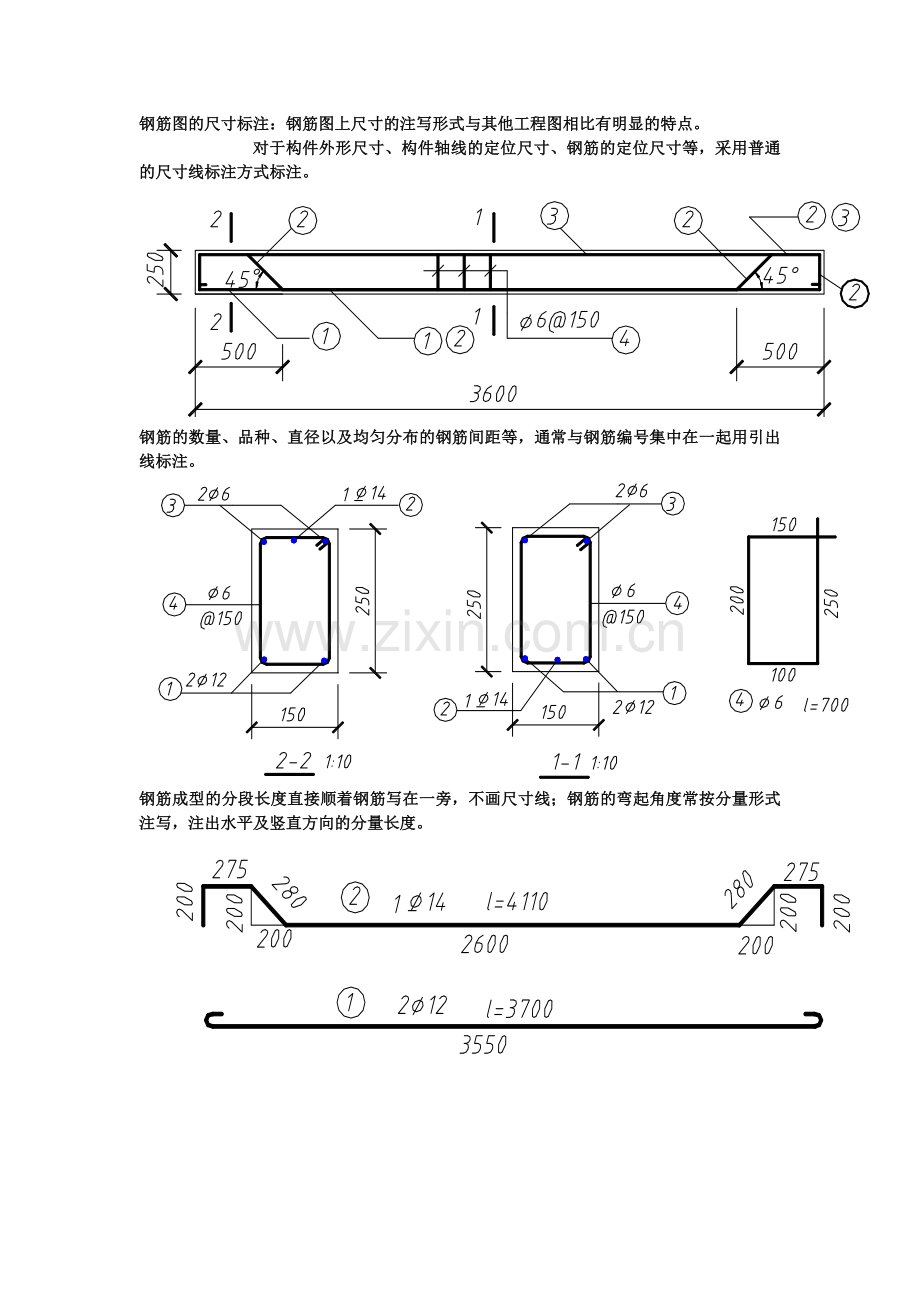

钢筋图的尺寸标注：钢筋图上尺寸的注写形式与其他工程图相比有明显的特点。
对于构件外形尺寸、构件轴线的定位尺寸、钢筋的定位尺寸等，采用普通的尺寸线标注方式标注。

钢筋的数量、品种、直径以及均匀分布的钢筋间距等，通常与钢筋编号集中在一起用引出线标注。

钢筋成型的分段长度直接顺着钢筋写在一旁，不画尺寸线；钢筋的弯起角度常按分量形式注写，注出水平及竖直方向的分量长度。

对于钢筋混凝土板，通常只用一个平面图表示其配筋情况。

③、④号钢筋是两端带有向上弯起的半圆弯钩的I级钢筋，③号钢筋直径为8mm，间距200mm；④号钢筋直径6mm，间距150mm。（平面图上弯向上方或左方表示钢筋位于底层）。

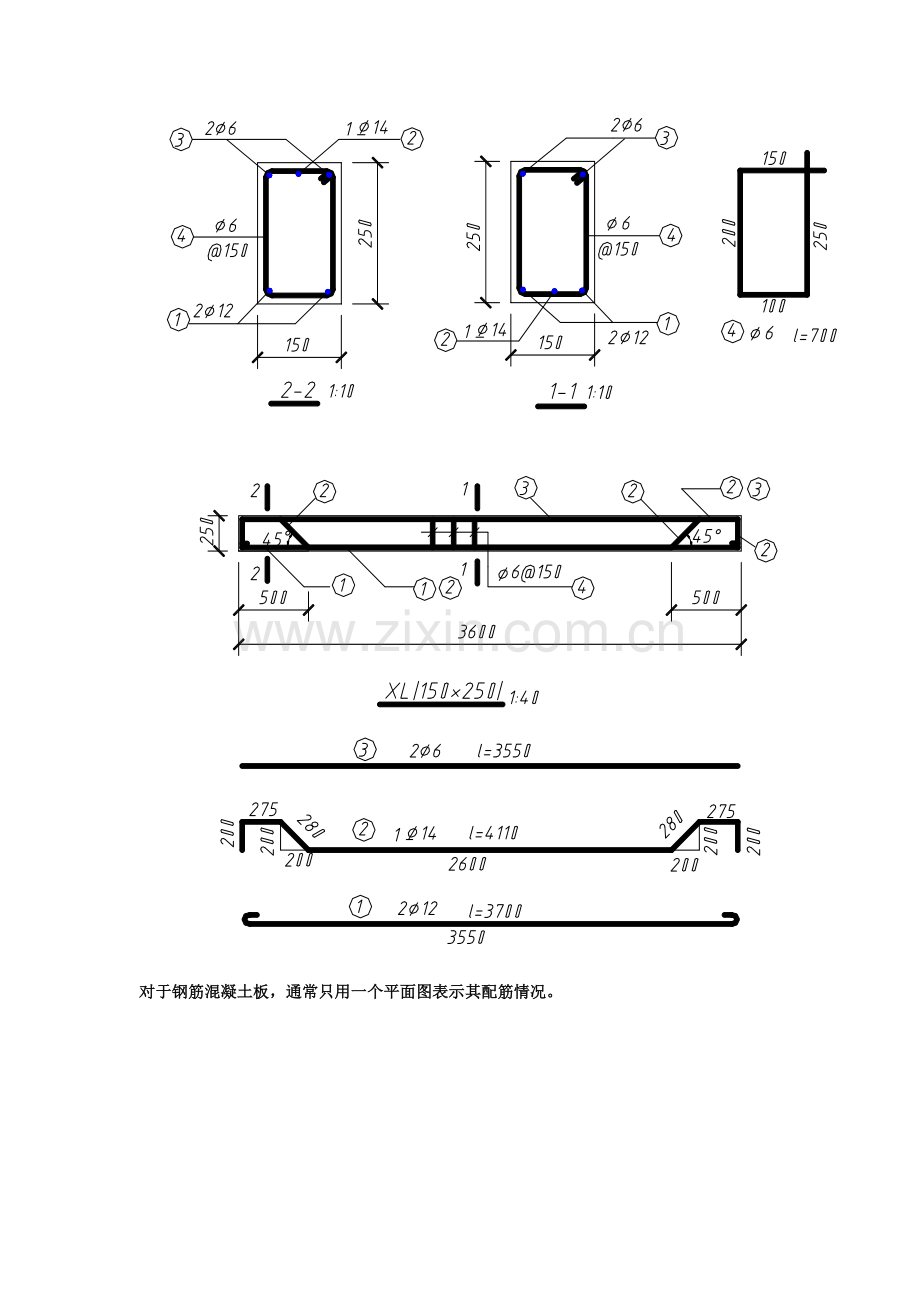

比较细长的构件（如梁、柱）的钢筋，常用配筋立面图并配合若干配筋断面图表达。下图是一单跨简支梁的配筋图。

图中XL（150×250）是该梁的配筋立面图。梁的轮廓线采用细实线绘制，用粗实线画出各号钢筋的纵向位置、弯起筋的弯起部位、箍筋的排列及其间距。全部钢筋均予以编号，共有四种钢筋：①号钢筋在梁的下部，是全长布置的直筋，在两端带有向上弯的半圆形弯钩；②号钢筋是弯起筋，其形状见钢筋详图（成型图）；③号钢筋在梁上部沿全长设置，为不带弯钩的直筋；④号钢筋是箍筋，沿全长排列。

图中1-1、2-2是该梁的两个配筋断面图。一般断面图所用的比例比立面图大。断面轮廓用细实线绘制，断面内不再画混凝土的材料图例。1-1断面图表明，①号钢筋在梁下部的两角各有一根；②号钢筋在梁的中间；③号钢筋分布在梁上部的两角处；④号钢筋是矩形箍筋，两端带有135°的弯钩。2-2断面与1-1断面相比，除②号钢筋已弯至上部外，其它无变化。

立面图下部画钢筋成型图，从构件的最上部的钢筋开始依次排列，并与立面图中的同号钢筋对齐。同一号钢筋只画一根，也注明钢筋的编号、根数、品种、直径及下料长度

为了便于统计用料，在传统的钢筋图上常画出钢筋表。
