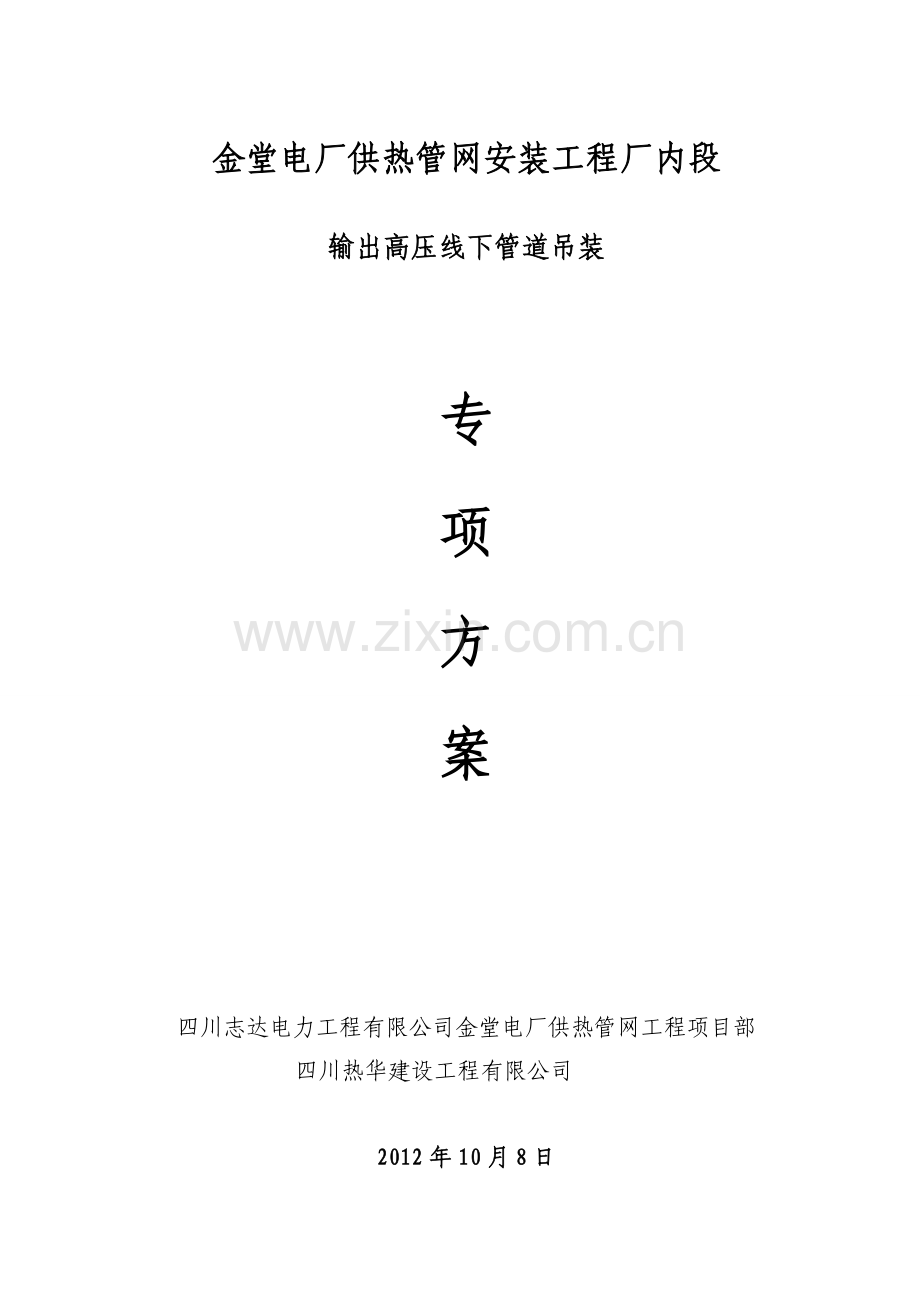

金堂电厂供热管网安装工程厂内段

输出高压线下管道吊装

专

项

方

案

四川志达电力工程有限公司金堂电厂供热管网工程项目部
四川热华建设工程有限公司

2012年10月8日
目 录
一、工程概况……………………………………………………………3
二、编制说明……………………………………………………………3
三、编制原则……………………………………………………………3
四、安全管理组织机构…………………………………………………4
五、起重吊装安全作业基本要点及起重机司机 “十不吊”…………5
六、起重机械的安全使用规定：………………………………………6
七、安全防护重点部位及措施…………………………………………7
八、汽车吊的技术参数及吊装布置图…………………………………8
九、管道吊装措施………………………………………………………8
十、安全保证措施………………………………………………………11

一、工程概况
国电金堂电厂热网管道安装工程 (厂内段)输出高压线下吊装管道厂区升压站外侧出厂高压线下，吊装区域顶部与高压线距离近，壶垂电线与管道间距小、工期紧、空间受限等特点，吊装中存在较大的安全隐患。
二、编制说明
依据金堂电厂供热管网工程厂内段管道走向图和《电力设施保护条例实施细则》等相关安全规定编制吊装专项措施及施工注意事项。
编制起重吊装作业措施前，与主要操作人员实地察看吊装现场，确定切实可行的安技措施和吊装方法，保证吊装作业安全，避免违章、盲目施工。
三、编制原则
1、安全第一的原则：
坚持吊装准备工作完善、周到；技术上科学可行，操作过程精细；管理到位，监督严谨；严格按安全操作规程执行，确保施工和高压输电线路安全。
2、质量根本的原则：
严格遵守并认真执行设计文件、技术规范及验收标准，确保施工质量目标的实现。
3、安全风险预控的原则：
为保证施工人员和高压线输电线路安全，在管道吊装作业前，有关人员必须先察看现场，编制危险点源目录，提出控制预案，并将预案编制入吊装方案内，提交有关部门进行讨论、修改，直至最后定稿，过程中严格按制定的安全预案进行施工。
四、安全管理组织机构
为了确保金堂电厂热网管网（厂内段）高压线下吊装有序、高效、高质量的开展，实现工程施工“质量优、工期合理、安全文明施工”的目标，保证吊装过程中人身、设备的安全，根据建设工程施工规范、国电集团公司和四川志达电力工程有限公司关于工程建设的要求，结合吊装区域的实际情况，切实做到吊装前分析到位、吊装开工时措施到位、过程中跟踪到位、吊装后分析评价到位，规范吊装行为，明确各级管理人员的责任，为管道吊装创造条件；成立四川志达电力工程有限公司金堂电厂供热管网（厂内段）高压线下管道吊装安全领导小组，划分管理层次、明确管理职责；建立一套合理、精干、高效的安全管理组织机构是吊装施工成功的关键保证；由领导小组制定安全、技术、组织措施。明确公司、项目部、吊装作业组三级管理机构的安全职责；本措施确定在吊装现场由施工项目经理对全体参战人员统一协调、指挥，严格按照相关要求进行施工。
4.1公司主要管理人员：
职务
姓名
安全职责
电话号码
工程负责人
袁明伟
工程安全负责人
13882157933
工程项目经理
魏燚
工程现场安全责任人
13568832786
施工负责人
陈晓东
施工作业
13568850629
专职安全管理
谢益端、张涛
施工具体安全督查
13689070383 13982099186
质量负责人
沈航
安全措施督查
13678022485
施工现场管理
朱丹、袁小松
施工具体安全督查
13908197533
13881729922
4.2项目部作业队主要管理人员：
职务
姓名
安全职责
电话号码
作业队负责人
阮浩舫
吊装安全责任人
13908092090
技术负责人
唐光华
制定吊装安全措施
18281968011
责任工长
周德明
现场安全指导监督
13882151411
质检员
郑林平
检查措施落实情况
13881709883
安全员
龚春茂
现场安全作业监督
13550081571
4.3吊装作业班组人员名单：
吊装负责人：陈平；吊车司机：蒋元科、彭代勇；司索及指挥员：安秋林；揽风绳控制的人员：陈军、马军。
4.4 安全人员：
在重点部位起吊时，公司安全人员：魏燚、谢益端、张涛必须到场监护，同时请汽机检修部、电气检修部、安监部将安排相关人员到现场监督。
五、起重吊装安全作业基本要点及起重机司机 “十不吊”
1、吊装作业前准备工作内容含：①.准备并检查起吊用具和防护设施；②.准备辅助用具；③.确定并清理起吊物落点，力求场地平整、宽敞、牢固；④.检查吊装环焊接位置是否合理、牢固；⑤.计算或复核吊物重量。
2、管道安装采用吊装带吊装，捆绑要点：①.捆绑之前，根据形状和重心位置确定好绑扎点，对重心不好确定的，必须焊接吊环；②.捆绑管道应考虑起吊时吊索间的中收夹角以60°～90°为宜，如夹角大于100°应采取防止滑钩的措施，考虑水平分量，增大吊索、吊环的承载能力，安全系数大于10；③.防止歪拉斜吊；④.捆绑重物应考虑吊索等拆除是否简便，应防压住或压坏吊索；⑤.起吊各种零散管件时，应采取与其相适应的夹具、吊索，保证平稳吊运。
3、吊装指挥信号必须按统一标准进行联络，特别是起重机司机，一定要对指挥信号、吊挂形态、运行通道、起落空间确认后方可进行操作。
4、吊装安全位置控制：在起吊过程中，会由于吊物的冲击、摇摆，会造成跨越作业区域的情况；必须加强对揽风绳的控制，本次吊装采用专人操作控制揽风绳，严禁起吊过程中管道摆动超出规定区域范围。
5、作业人员安全：作业人员根据作业区的具体条件选择安全位置，有效的预防起重伤害；对无操作区域的吊装地点，采取搭设脚手架平台的解决。
6、起重机司机 “十不吊”
①．超载或被吊物重量不清；
②．指挥信号不明确；
③．捆绑、吊挂不牢或不平衡可能引起吊物滑动；
④．被吊物上有人或浮置物；
⑤．结构或零部件有影响安全工作的缺陷或操作；
⑥．遇有拉力不明的埋置物件；
⑦．工作场地昏暗，无法看清场地、被吊物情况和指挥信号；
⑧．重物棱角处与捆绑吊索之间未加衬垫；
⑨．歪拉斜吊重物；
⑩．易燃易爆物体。

六、起重机械的安全使用规定：
1、司机、司索和指挥人员必须是经过专门培训并持有关部门颁发合格证，并将合格证报电厂安监部审批确认后方准上岗作业；
2、起吊车辆经国家相关部门年检合格，并报电厂安监部审批确认后，方能进厂作业；
3、操作人员对起吊管道的重量进行核定，连接在管道上的构件，必须采取相关技术保证措施后方能起吊；
4、吊车与架空输电导线的安全距离（m）
输电导线电压（KV）
1以下
1-15
20-40
60-110
220
允许沿输电导线垂直方向最近距离
1.5
3
4
5
6
允许沿输电导线水平方向最近距离
1
1.5
2
4
6
5、吊车起吊前，确定一名起吊作业负责人，统一协调指挥其他操作人员，避免多人指挥；并安排人员监护吊装过程是否合理、到位。
6、操作人员在起吊过程时，应集中精神、步调一致、操作准确到位。
7、吊车采用合成纤维吊装带吊装，其结构、规格、强度符合机型的要求，使用中不准超负荷；吊装过程中正确的使用吊装带连接方式 在安全方式下正确的安置、连接负载，吊装带始终不能打结或扭曲，吊索缝合部位不能放置在吊钩或起重设备上，并且总是放在吊索的直立部分，通过远离负载、吊钩和锁紧角度来防止损伤。针对带棱角的吊物，必须先在吊物棱角上包胶皮，再进行捆绑吊装。
8、吊装卡环用20号钢锻造后经热处理而制成，不准使用铸造的和补焊的卡环；使用时不得超过规定的荷载；不准横向使卡环受力，以免卡环变形造成吊索滑脱；吊装完毕摘除卡环时，不准从高处往下抛扔，以防止卡环碰撞变形和损伤裂纹。
9、使用中不准硬别或歪扭吊钩，以免吊钩变形或脱落；必须设有防止脱钩的吊钩保险装置；经常检查钩体查钩体是否有裂纹、变形和磨损等情况，出现上述情况必须马上更换。
七、安全防护重点部位及措施
金堂电厂供热管网安装工程（厂内段）升压站外侧输出高压线下管道吊装施工重点安全防护措施如下：
厂内段DN600供热管道（#84～#85和#87～#88支架段，高5m）从升压站外侧输出高压线下方穿过，相对位置为：#84～#85段处输出高压线距地高度17.023m，管道与电线钢架水平间距7.2m, #84～#85段处输出高压线距地高度17.023m，壶垂距地高度12.11m，壶垂与支墩水平间距7m，2段管道位于高压线下的长度均为14m。
采取措施如下：在#85、#87、#88在砼支架上设置限高标志。

八、汽车吊和挖掘机的吊装布置图及技术参数表
1、经现场复核，需吊装供热管道与高压线间的水平间距和高度均满足规范要求安全距离。
2、为保证吊装管道的安全，经与吊装人员现场查看，根据各起吊点的情况确定吊车停放位置，平面距离、20T吊车、12T吊车的布置详见附图1。
3、20T吊车和12T吊车的技术参数表和额定起重量表详见附表2、3。
九、管道吊装措施
1、吊装原则：采取加长管道方式进行吊装；
2、各处吊装管道的加长方式、长度及重量：
①.厂内段DN600供热管道（#84～#85和#87～#88段，支架高5m）穿（升压站围栏外侧）输出高压线下方段,高压线下含2段，各长14m,采用加长方式从两端吊装,a段水平管30m,重量4.56T；b段水平管26m,重量3.95T,用1台20T吊车、12T吊车同时吊装。
②. #84～#85段处输出高压线距地高度17.023m，管道与电线钢架水平间距7.2m, #84～#85段处输出高压线距地高度17.023m，壶垂距地高度12.11m，壶垂与支墩水平间距7m，限高标志上部高压线7m；砼支架距地高度5m，吊装空间2m，经测算，能够满足吊装要求。
③.雨天和天气潮湿时禁止进行吊装作业。
３、吊车和挖掘机技术参数：
①、现场条件能满足管道吊装平面距离和最小起吊重量的要求，采取加长管道的原则，二台吊车抬吊的方式进行吊装。
４、吊装前准备工作
①.吊装前实地考察吊装现场，会同安装、起吊相关人员确定吊装管道的吊点以及管道吊装到位后的固定、焊接措施；明确指挥、起吊、司索、监护人员职责、任务，
②.测量管道支架标高，放出中心线，为正式吊装做好准备工作。
③.为保证作业安全，避免盲目施工，在施工前组织管道吊装人员学习起重吊装方案，做好学习记录，进行安全交底和技术交底，并签字。
④.吊车就位前，将组对好钢管运至施工现场，沿管网线路放在支墩旁排放好，并在立管上用14mm厚钢板焊接2个吊装环。
５、高压线下各段管道吊装技术措施
⑴、厂内段DN600供热管道（#84～#85和#87～#88支架段，高5m）从升压站外侧输出高压线下方穿过段管道吊装：
①.采用加长管道方式吊装，先起吊#84～#85段管道，将2台20T吊车分别开至#81～#84支架处就位，具备起吊条件；吊车与起吊钢管距离为6m，起吊高度7.5m，起吊吊索与高压线间距9m。吊装完成后，起吊#87～#88段管道，方法和措施与第一段相同。
②． 升压站围栏外#61、#62机组输出高压线均带电， a段和 b段管道吊装方法如下：管道采用2台20T汽车吊同时抬吊， a段水平管30m,重量4.56T,b段水平管26m,重量3.95T；采用一点绑扎法，吊点分别设在加长管道的两端，卡好吊装环，管道两端固定揽风绳，避免管道旋转，专人进行指挥；经对照20T、12T汽车吊技术参数表，能够满足安全吊装要求。
十、安全保证措施
⑴．吊装前，及时通知电气车间及安检部专职人员到现场进行监护,专职人员与现场安全员共同检查安全措施执行情况；
⑵．吊装时设吊装负责人，吊装负责人检查悬吊（试吊）及捆绑情况可行后方准允试行起吊；具体操作：在起吊重物稍一离地，就必须检查悬吊和捆绑情况，可靠后继续起吊，如发现有倾倒危险，应立即停止起吊，重新调整吊索位置，如此反复几次进行调整，直至符合要求后再向上吊装。
⑶．操作人员应持证上岗，戴安全帽和安全带，不得穿硬底鞋及滑底鞋。
⑷．禁止随意拆除和取用作临时平台和临时支撑的杆件。
⑸．吊装时应集中精力，严禁在作业面上打闹。
⑹．操作工的板手等工具应用绳子系在腰间，防止失手伤人。
⑺．防护架安装范围内禁止非作业人员穿行，现场设专人看护。
⑻．吊装钢管时要注意钢管、吊钩以及吊索等均不得靠近高压线，必须离开高压线大于6m。
⑼、在起吊管道的两端设揽风绳，控制起吊时管道水平摆动，不得靠近高压线钢架和高压线。
⑽、管道吊装时，设置警戒区，安排专人进行警戒。
⑾、在松软地面上起吊时，汽车吊的四个脚架下垫置道木，防止车辆的倾翻；经检查同意后方可试吊。
⑿、电气线路危害：因“焊接”吊装管道组对接口，需要管道暂时悬停在空中一段时间，在此期间严禁驾驶人员离开驾驶室或做其它工作；在悬吊中的管道上进行焊接时，接地回线连接在管道上，且接触良好。
⒀、由于在高压线下吊装，为防止感应电伤人，必须对吊车车体有效接地，接地方式采用φ6mm2的BV双色线与厂区接地网连接。
⒁、操作人员戴手套，穿绝缘胶鞋。
⒂、电焊机外壳与配电箱箱体接地，焊线无裸露，接地良好，焊把钳完好。
⒃、氧气乙炔胶管不得有破损，氧气乙炔瓶固定立放，保证8m的安全距离，乙炔瓶必须安装防回火装置，压力表完好。
⒄、环境对吊装工作产生不利影响较大的因素主要有以下几点：
①、风力危害，大于5级以上不能进行吊装作业；
②、场地的影响，如场地不平、有水泥、地坑等；
⒅、吊装带的使用注意事项：
①.不要使用已损坏的吊带； 　　
②.在吊装时，不要扭、绞吊带 ；　　
③.使用时不要让吊带打结 ；　　
④.避免撕开缝纫联合部位或超负荷工作 ；　　
⑤.吊车吊钩处增加胶垫保证吊带不被损伤； 　　
⑥.避免强夺或震荡造成吊带的负载； 　　
⑦.每一根吊带在使用前必须要认真检查 ；　　　
⒆、在吊装时，施工单位现场监护人员为周德明。
遇以上危险因素必须采取措施，避免可能引发的事故发生。

四川志达电力工程有限公司供热管网工程项目部
四川热华建设工程有限公司

2012年10月8日
