钢铰线拉索弹性模量参数.pdf

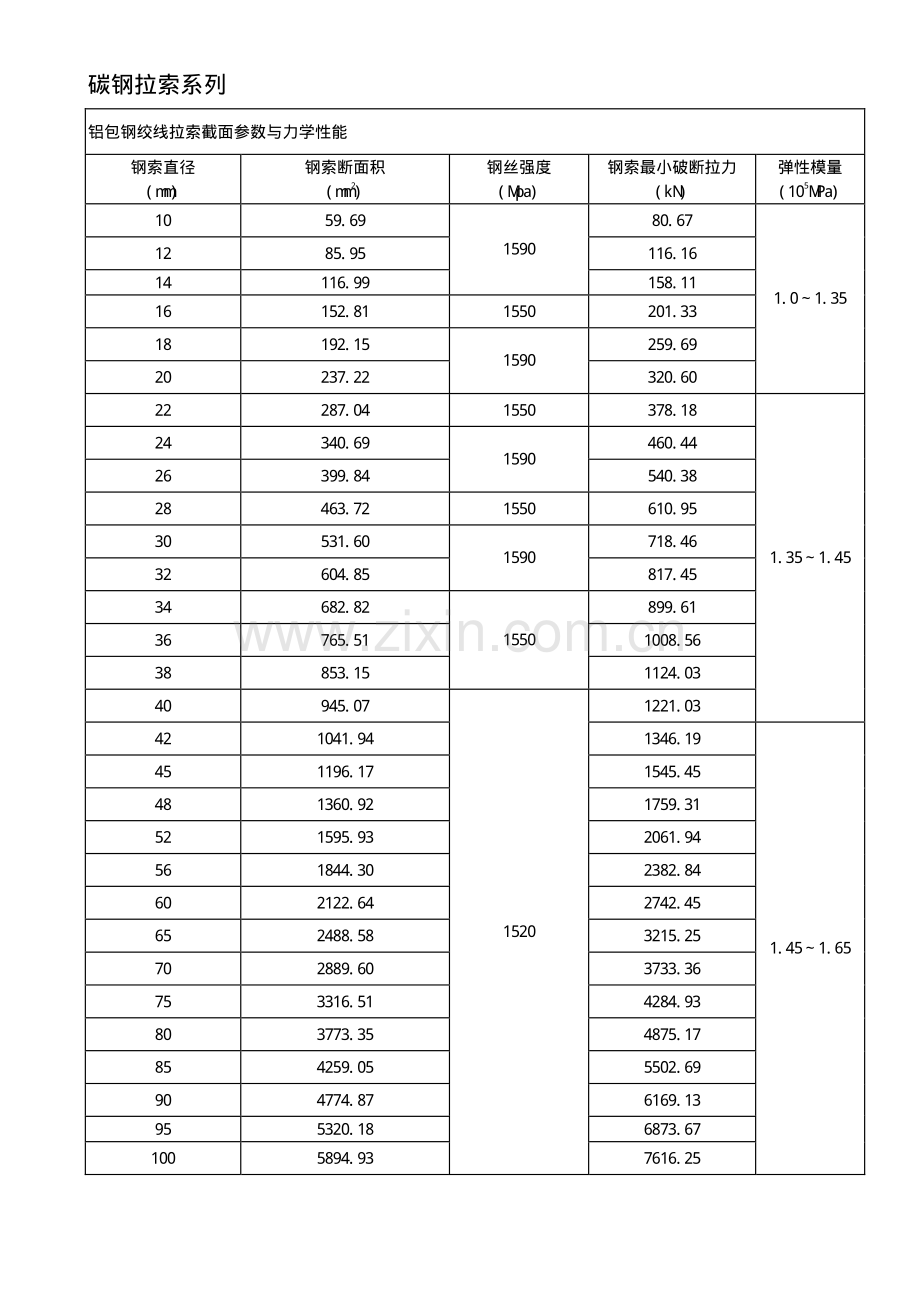

碳钢拉索系列 铝包钢绞线拉索截面参数与力学性能 钢索直径(mm)钢索断面积(mm2)钢丝强度(Mpa)钢索最小破断拉力(kN)弹性模量(105MPa)10 59.69 80.67 12 85.95 116.16 14 116.99 1590 158.11 16 152.81 1550 201.33 18 192.15 259.69 20 237.22 1590 320.60 1.01.35 22 287.04 1550 378.18 24 340.69 460.44 26 399.84 1590 540.38 28 463.72 1550 610.95 30 531.60 718.46 32 604.85 1590 817.45 34 682.82 899.61 36 765.51 1008.56 38 853.15 1550 1124.03 40 945.07 1221.03 1.351.4542 1041.94 1346.19 45 1196.17 1545.45 48 1360.92 1759.31 52 1595.93 2061.94 56 1844.30 2382.84 60 2122.64 2742.45 65 2488.58 3215.25 70 2889.60 3733.36 75 3316.51 4284.93 80 3773.35 4875.17 85 4259.05 5502.69 90 4774.87 6169.13 95 5320.18 6873.67 100 5894.93 1520 7616.25 1.451.65碳钢拉索系列 镀锌钢绞线拉索截面参数与力学性能 钢索直径(mm)钢索断面积(mm2)钢丝强度(Mpa)钢索最小破断拉力(kN)弹性模量(105MPa)10 59.69 84.19 12 85.95 1720 121.22 14 116.99 160.11 16 152.81 214.36 18 192.15 269.55 20 237.22 332.77 1.01.35 22 287.04 402.66 24 340.69 477.92 26 399.84 560.90 28 463.72 650.51 30 531.60 745.73 32 604.85 848.48 34 682.82 957.86 36 765.51 1073.86 38 853.15 1670 1196.79 40 945.07 1246.35 1.351.45 42 1041.94 1374.11 45 1196.17 1577.51 48 1360.92 1794.78 52 1595.93 2104.18 56 1844.30 2432.27 60 2122.64 2799.37 65 2488.58 3281.94 70 2889.60 3810.80 75 3316.51 4374.09 80 3773.35 4976.29 85 4259.05 5616.84 90 4774.87 6297.10 95 5320.18 7016.25 100 5894.93 1570 7774.23 1.451.65 高钒拉索截面参数与力学性能 钢索直径(mm)钢索断面积(mm2)钢丝强度(Mpa)钢索最小破断拉力(kN)弹性模量(105MPa)10 59.69 84.73 12 85.95 122.01 14 116.99 166.07 16 152.81 216.91 18 192.15 272.76 20 237.22 336.73 1.01.35 22 287.04 407.45 24 340.69 483.61 26 399.84 567.57 28 463.72 658.25 30 531.60 754.61 32 604.85 858.58 34 682.82 969.26 36 765.51 1086.64 38 853.15 1211.05 40 945.07 1341.53 1.351.45 42 1041.94 1479.03 45 1196.17 1697.96 48 1360.92 1931.83 52 1595.93 2265.42 56 1844.30 2617.98 60 2122.64 3013.09 65 2488.58 3532.54 70 2889.60 4101.79 75 3316.51 4707.79 80 3773.35 5356.27 85 4259.05 6045.72 90 4774.87 6777.93 95 5320.18 7552.00 100 5894.93 1670 8367.85 1.451.65 碳钢拉索系列 平行钢丝束拉索截面参数与力学性能：拉索直径(mm)规格（钢丝根数）钢丝束直径 d（mm）双护层 单护层标称破断 载荷 Pb(kN)弹性模量(105MPa)513 22.3 36 32 426 519 25.0 38 34 620 531 31.5 44 40 1015 537 35.0 50 45 1211 555 41.1 55 50 1800 561 45.0 60 55 1997 573 48.6 65 60 2389 585 50.8 65 60 2782 591 55.0 72 67 2979 5109 57.9 75 70 3568 5121 60.7 80 75 3961 5127 65.0 84 79 4157 5139 65.8 84 79 4550 5151 67.4 85 80 4943 5163 70.6 90 85 5335 5187 75.0 95 90 6121 5199 76.9 100 95 6514 5211 80.5 105 100 6906 5223 83.1 105 100 7299 5241 85.0 110 105 7888 5253 86.9 110 105 8296 5265 90.5 115 110 8689 5283 92.1 115 110 9280 5301 95.0 120 115 9870 1.9
