网络规划与组建全书全套教学教程电子教案电子讲义.ppt

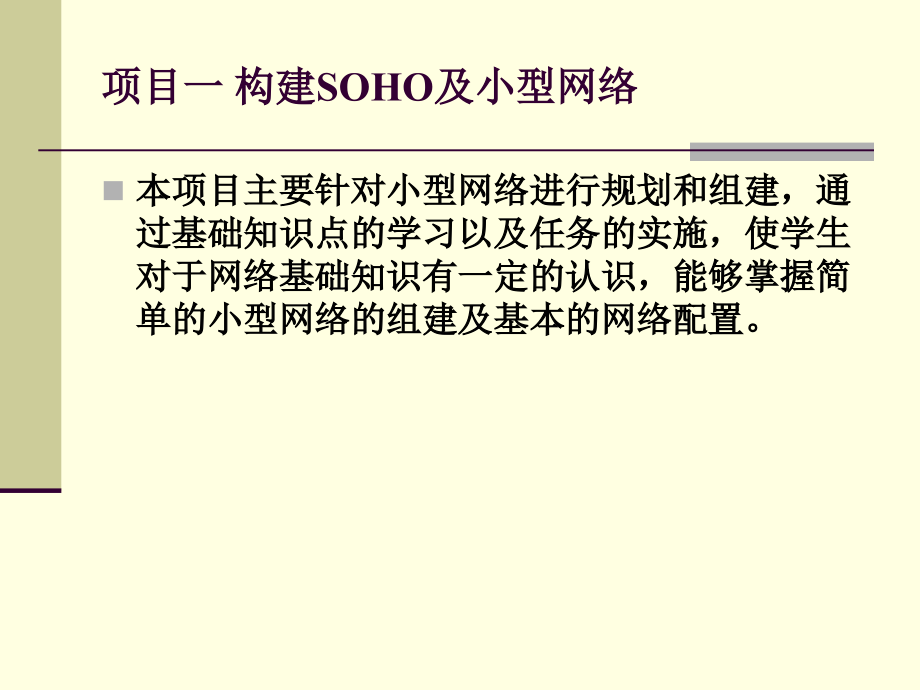

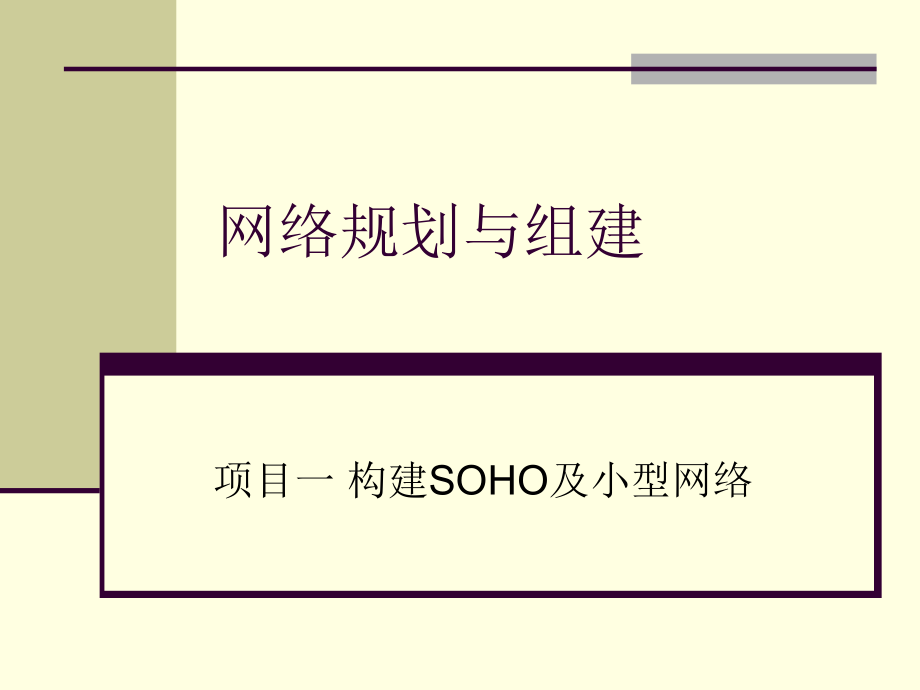

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,网络规划与组建,项目一 构建SOHO及小型网络,项目一 构建SOHO及小型网络,本项目主要针对小型网络进行规划和组建，通过基础知识点的学习以及任务的实施，使学生对于网络基础知识有一定的认识，能够掌握简单的小型网络的组建及基本的网络配置。,1.1 任务一 组建SOHO家庭网络,学习目标：,【知识目标】,了解计算机网络的基本构成及相关技术,理解计算机网络体系结构（OSI/ISO、TCP/IP）,认识IP地址,【技能目标】,会组建家庭网络,会使用ADSL和有线电视接入Internet,1.1 任务一 组建SOHO家庭网络,1.1.1 任务陈述,通过对计算机网络的初步认识，学会组建SOHO家庭网络，设置PC机的TCP/IP参数，并分别采用ADSL和Cable Modem两种常见的家庭宽带上网方式，通过提供的网线及网络设备进行组网，并配置相应的参数使SOHO家庭网络接入Internet。如有多台终端设备，可增加无线宽带路由器进行组网，使多台终端设备同时接入Internet。,1.1 任务一 组建SOHO家庭网络,1.1.2 知识准备,1.计算机网络概述,（1）网络是通信的平台,网络成为支撑我们生活方式、学习方式、工作方式和娱乐方式的平台。,1.1 任务一 组建SOHO家庭网络,网络共有4个基本要素：,消息,介质,设备,协议,1.1 任务一 组建SOHO家庭网络,1.1 任务一 组建SOHO家庭网络,（2）数据交换技术,电路交换CS（Circuit Switching）-面向连接的网络,电路交换最典型的应用是电话系统,。,优点：传输延迟小、资源独占、实时性强。,缺点：所占带宽固定，网络资源利用率低。,1.1 任务一 组建SOHO家庭网络,分组交换PS（Packet Switching）-无连接网络,分组交换又被称为数据包交换，单个消息被划分为多个数据块，这些数据块称为分组或者包。,分组交换是无连接技术，其优点是线路利用率高、容错能力强。,网络中的IP电话。,1.1 任务一 组建SOHO家庭网络,（3）国际著名组织,国际标准化组织ISO,电气和电子工程师协会IEEE,因特网工程任务组IETF,国际电信联盟ITU,1.1 任务一 组建SOHO家庭网络,2.网络分层模型,使用分层模型来描述网络通信的复杂过程,ISO于1984年提出了OSI参考模型,美国国防部高级研究项目机构在20世经60年代开发的ARPANET的TCP/IP协议得到了广泛应用，成为Internet的事实标准,1.1 任务一 组建SOHO家庭网络,（1）OSI模型,1.1 任务一 组建SOHO家庭网络,1.1 任务一 组建SOHO家庭网络,（2）TCP/IP,TCP/IP起源于20世纪60年代末美国政府资助的一个分组交换网络研究项目，到20世纪90年代已经发展为计算机之间最常用的网络协议。,1.1 任务一 组建SOHO家庭网络,（3）,OSI与TCP/IP的关系及数据封装,1.1 任务一 组建SOHO家庭网络,数据封装的过程就是在数据经过分层模型的,每一层时加入这一层的报头控制信息,，以使数据能够正确的从一台主机传送到另一台主机。,数据解封装的过程就是数据到达目的地后,逐层去掉多余的控制信息,，从而只将原始数据发送到目标应用程序的过程。,1.1 任务一 组建SOHO家庭网络,1.1 任务一 组建SOHO家庭网络,1.1 任务一 组建SOHO家庭网络,3.网络编址,（1）网络中的编址,1.1 任务一 组建SOHO家庭网络,在OSI模型中有3个不同的层对数据进行了编址,物理地址,IP地址,端口号,1.1 任务一 组建SOHO家庭网络,（2）,IPv4地址,点分十进制,IPV4地址是由,32位二进制数,组成的，为便于记忆，以,点分十进制,的形式表示。一共分成4组，每组8位二进制数表示成一位十进制数。,例如：00001010000010100000101000000001,以点分十进制表示就是：,10.10.10.1,1.1 任务一 组建SOHO家庭网络,网络部分和主机部分,IPV4地址分为两个部分：网络部分和主机部分。,网络部分用于区分不同的IP网络，即,该IP地址所属的IP网段,，一个网络中的所有设备的IP地址具有相同的网络号。,主机部分用于标识该,网络内的一个IP节点,。在一个网段内部，主机号是唯一。,1.1 任务一 组建SOHO家庭网络,IP地址分类,1.1 任务一 组建SOHO家庭网络,A类地址第一段的地址范围是1126。,B类地址第一段的地址范围是128191。,C类地址的第一段的地址范围是192223。,1.1 任务一 组建SOHO家庭网络,特殊用途的IP地址,网络地址：主机号部分全为0的IP地址，用来,标识一个网段,。,广播地址：主机号部分全为1的IP地址，用于,标识一个网络内的所有主机,。,网络号为127的IP地址,用于环路测试,，如127.0.0.1通常表示“本机”。,IP地址255.255.255.255是,全网广播地址,。,1.1 任务一 组建SOHO家庭网络,4.ADSL,（1）DSL简介,DSL（Digital Subscriber Line，数字用户专线）是基于普通电话线的宽带接入技术，它在,同一铜线上分别传送数据和语音信号,，数据信号并不通过电话交换机设备，减轻了电话交换机的负载。,1.1 任务一 组建SOHO家庭网络,（2）DSL基本原理,电话系统设计传送频率范围在,300Hz3.4kHz范围的信号,。然而本地电话网的到最终用户的铜缆实际上可以提供带宽的频率范围从200800kHz不等。,DSL服务通常保留,3004kHz,这个范围的频段给,话音服务,，也就是普通电话业务使用的频段，然后使用这个范围,以外的频率传送数据业务,。,1.1 任务一 组建SOHO家庭网络,（3）DSL分类,DSL技术分为两大类：对称DSL技术和非对称DSL技术。,对称和非对称主要指的是,上行（上传）,和,下行（下载）,速率是否相同，两者相同的为对称DSL技术，两者不相同的为非对称DSL技术。,1.1 任务一 组建SOHO家庭网络,（4）ADSL,在我国家庭用户接入Internet使用最多的是中国电信提供的ADSL技术。ADSL能够向用户提供最多8Mbps的下行带宽和1Mbps的上行带宽。,目前，ADSL技术发展迅速，已有三代，分别是ADSL、ADSL2、ADSL2+。ADSL2+已经广泛的应用到家庭宽带接入中，下行带宽可达25Mbps。,1.1 任务一 组建SOHO家庭网络,ADSL调制解调器：对用户的数据包进行调制和解调，并提供数据传输接口。,语音分离器：将线路上的音频信号和高频数字调制信号分离，将音频信号送入电话机，将高频数字调制信号送入ADSL调制解调器。,1.1 任务一 组建SOHO家庭网络,5.有线电视宽带网,（1）CATV,CATV（Cable Television，有线电视）采用高频电缆、光缆等传输技术，实现传输和分配声音、图像和数据信号的电视系统。早期有线电视网络采用同轴电缆结构，是一种树型结构网络。,1.1 任务一 组建SOHO家庭网络,（2）HFC,HFC（Hybrid Fiber-Coaxial）是光纤和同轴电缆相结合的混合网络，通常由,光纤干线、同轴电缆支线和用户配线网络,三部分组成。HFC是有线电视网络中宽带接入的最佳选择。,1.1 任务一 组建SOHO家庭网络,（3）Cable Modem,基于HFC网络的Cable Modem技术是宽带接入技术中广泛应用的。,1.1 任务一 组建SOHO家庭网络,1.1.3任务实施,1.使用ADSL接入Internet,1.1 任务一 组建SOHO家庭网络,（1）安装ADSL,（2）安装拨号软件,（3）TCP/IP配置,（4）连接,1.1 任务一 组建SOHO家庭网络,（2）使用有线电视接入Internet,1.1 任务一 组建SOHO家庭网络,（1）安装Cable Modem,（2）TCP/IP配置,（3）连接,1.1 任务一 组建SOHO家庭网络,1.1.4任务拓展,1.家庭多机组网接入Internet,建立一个集有线和无线一体的家庭网络,无线宽带路由器组网,1.1 任务一 组建SOHO家庭网络,1.1 任务一 组建SOHO家庭网络,1.1 任务一 组建SOHO家庭网络,1.1.5 项目实训,（1）安装ADSL，并连接计算机连入Internet。,（2）使用有线电视连接入Internet。,1.1 任务一 组建SOHO家庭网络,1.1.6 作业习题,（1）数据交换技术有几种？各有什么特点？,（2）OSI参考模型由哪几层组成？TCP/IP由哪几层组成？它们之间什么关系？,（3）IP地址分为哪几类，各有什么特点？,（4）什么是网络地址？什么是广播地址？,1.2 任务二 组建小型办公网络,学习目标：,【知识目标】,掌握IP地址规划和子网划分,了解不同传输介质的特点及应用环境,了解Windows操作系统系列,【技能目标】,会制作直通和交叉双绞线电缆,会使用制作好的双绞线电缆和交换机将计算机接入局域网,会安装Windows Server操作系统,1.2 任务二 组建小型办公网络,1.2.1 任务陈述,通过对计算机网络的进一步学习，对小型网络进行IP地址规划，针对规划的方案进行详细的子网的划分，动手制作直通和交叉双绞线电缆，并测试。使用双绞线电缆和交换机将局域网中的PC连接起来，组建小型办公网络。安装小型办公网络中的服务器操作系统，为后续为小型办公网络提供各种网络服务打下基础。,1.2 任务二 组建小型办公网络,1.2.2 知识准备,1.IP子网划分,IP地址=网络号+主机号,A类网络地址对应于大型网络，B类网络地址对应于中型网络，C类网络地址对应于小型网络,存在严重的问题：IP地址资源浪费严重、IP地址不够用、业务扩展缺乏灵活性等,1.2 任务二 组建小型办公网络,IETF对此提出了解决方法，即子网划分。,IP地址=网络号+主机号,IP地址=网络号+子网号+主机号,1.2 任务二 组建小型办公网络,（1）子网掩码,子网掩码由32位二进制数组成，用点分十进制表示。子网掩码中的1对应IP地址中的网络位和子网位，子网掩码中的0对应IP地址中的主机位，子网掩码须以1起始且不能与0交替。,1.2 任务二 组建小型办公网络,如果一个网络没有进行子网划分，那么该网络使用默认掩码。,A类地址的默认掩码是255.0.0.0,B类地址的默认掩码是255.255.0.0,C类地址的默认掩码是255.255.255.0,1.2 任务二 组建小型办公网络,目前有两种方式表示子网掩码：,点分十进制方法：与IP地址类同，将二进制的子网掩码转换成点分十进制形式。,例：192.168.0.1 255.255.254.0,前辍表示法：在IP地址的后面加上一个斜线“/”，然后写上子网掩码中二进制1的位数。,例：192.168.0.1/23,1.2 任务二 组建小型办公网络,（2）IP子网划分的计算,在一个网络中确定网络地址、主机地址和广播地址的过程如下：,第1步 计算网络地址,第2步 计算最低的主机地址,第3步 计算广播地址,第4步 计算最高的主机地址,第5步 确定主机地址范围,1.2 任务二 组建小型办公网络,例：计算172.16.20.0/25,第1步 计算网络地址,“/25”为网络前辍，表示IP地址172.16.20.0的前25位都为网络位，后7位为主机位，把IP地址172.16.20.0转换成二进制，保持前25位不变，后7位主机位置为0即可计算出IP地址172.16.20.0的网络地址。,1.2 任务二 组建小型办公网络,第2步 计算最低的主机地址,将主机位最后一位设为1就是最小主机地址，因此172.16.20.1/25就是最小主机地址。,1.2 任务二 组建小型办公网络,第3步 计算广播地址,网络的广播地址是地址块中的最高地址，将所有的主机位设为1，因些172.16.20.127/25就是广播地址。,1.2 任务二 组建小型办公网络,第4步 计算最高的主机地址,确定了广播地址后，比广播地址少1就是最高的主机地址，因些最高主机地址是172.16.20.126/25。,1.2 任务二 组建小型办公网络,第5步 确定主机地址范围,主机的地址范围包括从最低到最高的所有地址，因此地址范围是：172.16.20.1172.16.20.126。,1.2 任务二 组建小型办公网络,利用一个地址块创建多个逻辑子网的具体做法是：从主机位借用若干位来增加网络位。每借用一个位，可用的子网数量就翻一番，借用的主机位越多可以定义的子网也就越多。同时，每多借一位划分子网，相应子网的可用主机地址就会减少。过程如下：,第1步 确定子网位数,第2步 确定主机位数,第3步 确定子网掩码,第4步 确定每个子网的子网地址,第5步 确定每个子网的主机地址范围,1.2 任务二 组建小型办公网络,例：使用地址192.168.1.0划分6个子网，每个子网的主机地址数不超过30，给出编址方案。,第1步 确定需要用多少位来表示子网，x表示子网位。,2x6 x3,第2步 确定需要用多少位来表示主机，y表示子网的主机位。,2y-230 y5,x+y=8,x=3 y=5,用3位来表示子网；用5位来表示主机。,1.2 任务二 组建小型办公网络,第3步 确定子网掩码。,IP地址=24位网络地址+3位子网地址+5位主机地址,因此，子网掩码对应24位网络与3位子网标识部分全为“1”，即27个1。而对应于5位主机标识部分全为“0”，即5个“0”。因此，子网掩码为：,11111111 11111111 11111111 111 00000255.255.255.224,1.2 任务二 组建小型办公网络,第4步 确定每个子网的网络地址。,地址：192.168.1.0（/27）11000000.10101000.00000001.,000,00000,掩码：255.255.255.224 11111111.11111111.11111111.11100000,地址：192.168.1.32（/27）11000000.10101000.00000001.,001,00000,掩码：255.255.255.224 11111111.11111111.11111111.11100000,地址：192.168.1.64（/27）11000000.10101000.00000001.,010,00000,掩码：255.255.255.224 11111111.11111111.11111111.11100000,地址：192.168.1.96（/27）11000000.10101000.00000001.,011,00000,掩码：255.255.255.224 11111111.11111111.11111111.11100000,地址：192.168.1.128（/27）11000000.10101000.00000001.,100,00000,掩码：255.255.255.224 11111111.11111111.11111111.11100000,地址：192.168.1.160（/27）11000000.10101000.00000001.,101,00000,掩码：255.255.255.224 11111111.11111111.11111111.11100000,1.2 任务二 组建小型办公网络,第5步 确定每一个子网上所使用的主机地址的范围。,1.2 任务二 组建小型办公网络,（3）,VLSM,使用可变长子网掩码（VLSM）可以最大限度的提高编址效率。传统的等长子网掩码划分方法得到的每个子网的主机地址数量是相同的，而实际的应用场景往往不是这样，会有大量的地址被浪费掉。,1.2 任务二 组建小型办公网络,VLSM编址方案可实现子网主机数按需定制，过程如下：,第1步 确定总的地址数量,第2步 确定网络数量和每个网络中的主机数量,第3步 划分地址块以建立适应最大网络要求的网络,第4步 进一步划分地址块，建立适应下一个最大网络要求的网络,第5步 继续这一过程，直到所有子网都分配了地址块,1.2 任务二 组建小型办公网络,例：使用地址192.168.10.0划分7个子网，HQ1需要58个主机地址，HQ2需要26个主机地址，HQ3需要10个主机地址，HQ4需要10个主机地址，最后三个子网每个子网需要2个主机地址，给出编址方案。,首先这个例子如果采用传统等长子网掩码方法划分无法进行，考虑采用VLSM的方法进行划分。,1.2 任务二 组建小型办公网络,给HQ1编址,VLSM的方法是从最大的子网开始着手，HQ1最大，有58个主机地址。经计算需要6个主机位才能满足58个主机地址的要求，所以只有2位可以用来作为子网位使用，因而网络前辍就是/26，子网掩码是255.255.255.192。,1.2 任务二 组建小型办公网络,如果使用固定地址块编址时，所有子网掩码都为/26，会有如下4个子网：,子网1：192.168.10.0/26，主机范围：192.168.10.1192.168.10.62,子网2：192.168.10.64/26,子网3：192.168.10.128/26,子网4：192.168.10.192/26,1.2 任务二 组建小型办公网络,子网1、2、3、4分别分配给HQ1、HQ2、HQ3、HQ4，HQ2网络实际需要26个主机地址，浪费36个IP地址，HQ3浪费52个IP地址，HQ4网络浪费52个IP地址，如果使用固定编址方案，浪费约140个IP地址，在VLSM编址方案中，我们仅使用子网1做为HQ1的地址，HQ2、HQ3、HQ4需要重新分配。,1.2 任务二 组建小型办公网络,给HQ2编址,HQ2只有26个主机地址，经计算需要5位主机位，有3位可以作为子网位，因而网络前辍是/27，子网掩码是255.255.255.224，因子网1已分别分配给HQ1，所以HQ2网络应从子网2“192.168.10.64”起始，子网地址为：,192.168.10.64/27，主机范围：192.168.10.65192.168.10.94,1.2 任务二 组建小型办公网络,全部子网分配如下表所示：,1.2 任务二 组建小型办公网络,2.,物理介质,（1）铜介质,双绞线,网络布线工程中最常用的一种传输介质,非屏蔽双绞线（UTP）和屏蔽双绞线（STP）两大类,除某些特殊场合（如受电磁辐射严重、对传输质量要求较高等）下使用STP外，一般情况下普遍采用UTP。,1.2 任务二 组建小型办公网络,目前常用的UTP有五类、超五类、六类线等。,五类线：100Mbps,超五类线：155Mbps,六类线：1000Mbps,1.2 任务二 组建小型办公网络,双绞线内含有8条芯线，8条线分成不同颜色的4对。,每一对的两条线相互绞合在一起，四对线再相互绞合，因此称为双绞线。,1.2 任务二 组建小型办公网络,双绞线用于星型网的布线连接，布线时两端安装有RJ-45连接器（俗称水晶头），分别接到网卡和交换机上的以太网（RJ45）端口上，网线传输有效长度为100米。,1.2 任务二 组建小型办公网络,由EIATIA布线标准规定的接线标准有568A与568B两种，568A标准的18线序为白绿、绿、白橙、蓝、白蓝、橙、白棕、棕；568B标准的18线序为白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。,1.2 任务二 组建小型办公网络,实际使用的双绞线网络传输线有两种：直通网线和交叉网线。,直通网线两端的水晶头接法相同。,交叉网线两端的水晶头接法不同，一端是568A标准，另一端则是568B标准,1.2 任务二 组建小型办公网络,直通网线和交叉网线有不同的用途，当连接两个不同的端口（一个为MDI端口，而另一个为MDI-X端口）时，应当使用直通网线。当连接两个相同的端口（两个均为MDI-X或均为MDI端口）时，则应当使用交叉网线。,1.2 任务二 组建小型办公网络,同轴电缆（coaxial cable）是由一根空心的外圆柱导体和一根位于中心轴线的内导线组成。,按直径的不同，同轴电缆可分为粗缆和细缆两种。,1.2 任务二 组建小型办公网络,（2）,光纤介质,光缆由一组光导纤维（光纤）组成，光纤是一种细小而柔韧的传输光信号的介质。,光纤自内向外分别由纤芯、包层以及护套组成，纤芯由光导玻璃或塑料构成。,1.2 任务二 组建小型办公网络,根据用途及性能的不同，光纤可分为多模光纤和单模光纤,多模光纤：纤芯直径较粗，以LED（发光二极管）作为光源。多模光纤传输距离短，整体的传输性能差，但其成本比较低。,单模光纤：纤芯直径细，以激光作为光源。单模光纤传输频带宽、容量大，传输距离长成本较高。,1.2 任务二 组建小型办公网络,1.2 任务二 组建小型办公网络,（3）,无线介质,无线电短波,微波通信,卫星通信,红外线通信,激光通信,1.2 任务二 组建小型办公网络,3.,Windows网络操作系统,针对个人用户市场：Windows98、Windows ME、Windows XP、Windows Vista、Windows 7、Windows 8等,针对服务器市场：Windows NT、Windows 2000、Windows Server 2003、Windows Server 2008、Windows Server 2008 R2、Windows Server 2012等,1.2 任务二 组建小型办公网络,1.2.3 任务实施,1.网络传输线的制作,准备材料：RJ-45压线钳、网络电缆测试仪，超五类双绞线（每段约2米）、RJ-45水晶头。,1.2 任务二 组建小型办公网络,取一只水晶头，观察其结构，将有金属引脚的一面朝自己，从左向向右，引脚顺序分别为18。,1.2 任务二 组建小型办公网络,取一条超5类双绞线，用压线钳上的刀口将双绞线一端的外皮剥去2厘米左右，仔细查看双绞线四对线的颜色。先将各对线以橙、绿、蓝、棕的顺序从左至右排列，顺序可参考七彩的颜色顺序，棕色在七彩中没有，可排在最后。排好后，将线对分开，白色线放在各自彩色线的左边。排好后，线序如下所示：,白橙、橙、白绿、绿、白蓝、蓝、白棕、棕,1.2 任务二 组建小型办公网络,根据EIA/TIA接线标准对线序进行调整：,EIA/TIA568B标准水晶头的接线方法：在第二步的基础上，将中间两对线中的彩色线（即第4和第6位置的线，分别是绿和蓝）对调。排好后，线序如下所示：,白橙、橙、白绿、蓝、白蓝、绿、白棕、棕,EIA/TIA568A标准水晶头的接线方法：在EIA/TIA568B标准的基础上1和3，2和6对调。排好后，线序如下所示：,白绿、绿、白橙、蓝、白蓝、橙、白棕、棕,1.2 任务二 组建小型办公网络,左手捏住双绞线，右手将8条芯线拉直、并扰，再用右手用压线钳上的刀口将线剪齐，超出外皮的部分保留1.5cm左右的长度。,用右手拿起水晶头，金属引脚面向自己，方向朝右上方（右手虎口），接线插口向左下方。将双绞线的8条芯线插入水晶头，注意要将所有8条芯线都插到顶端。外皮也要插入到水晶头中的卡口位置。,1.2 任务二 组建小型办公网络,将水晶头放入压线钳的压线槽，用压线钳将水晶头上的金属引脚压紧。,直通网线和交叉网线,直通网线一般习惯两端都采用EIA/TIA568B标准。,交叉网线一端采用EIA/TIA568A标准制作水晶头，另一端采用EIA/TIA568B标准制作水晶头。,1.2 任务二 组建小型办公网络,网络传输线的检测,测试直通网线时，网络电缆测试仪双方指示灯都按1-8顺序闪烁，而测试交叉网线时，网络电缆测试仪的测试端指示灯按3、6、1、4、5、2、7、8的顺序闪烁。,1.2 任务二 组建小型办公网络,2.,用交换机组建的简单局域网,在交换机和计算机的电源处于关闭状态时，将四台计算机和交换机用直通网线连接起来。,1.2 任务二 组建小型办公网络,全部配置完成后，用ping命令测试计算机之间的连通状态，这时所有的计算机之间应该相互连通。,Ping命令的格式为：,Ping IP地址（可使用在局域网或广域网中）,Ping 计算机名（可使用在局域网中）,Ping 域名（可使用在局域网或广域网中）,1.2 任务二 组建小型办公网络,3.,安装Windows操作系统,（1）,安装的硬件环境要求,（2）,安装Windows Server 2008 R2 Enterprise,1.2 任务二 组建小型办公网络,1.2 任务二 组建小型办公网络,1.2 任务二 组建小型办公网络,1.2 任务二 组建小型办公网络,1.2 任务二 组建小型办公网络,1.2 任务二 组建小型办公网络,1.2 任务二 组建小型办公网络,1.2 任务二 组建小型办公网络,1.2 任务二 组建小型办公网络,1.2 任务二 组建小型办公网络,1.2 任务二 组建小型办公网络,1.2 任务二 组建小型办公网络,1.2 任务二 组建小型办公网络,1.2 任务二 组建小型办公网络,（3）,安装驱动程序,为了使各种硬件能够正常工作，需要安装驱动程序。,一般需要安装驱动程序的硬件有：主板芯片、显卡、声卡和网卡等,。,1.2 任务二 组建小型办公网络,1.2.4 任务拓展,1.,交换机级联组网,1.2 任务二 组建小型办公网络,2.磁盘管理,磁盘管理可以实现如下功能：,创建磁盘分区,删除和扩展磁盘分区,动态磁盘,1.2 任务二 组建小型办公网络,删除磁盘分区,创建磁盘分区,更改驱动器号,1.2 任务二 组建小型办公网络,1.2.5 项目实训,（1）分别制作一根直通线、一根交叉线，并测试完成使其能够正常工作。,（2）提供2台交换机、4台计算机以及若干网线，设置好IP地址，将网络组建起来。,（3）安装Windows Server 2008 R2，根据要求进行分区，将硬盘分为3个区，分别为C:、D:、E:，分区容量大小为20G、10G、10G。,1.2 任务二 组建小型办公网络,1.2.5 习题作业,（1）为什么要进行子网划分，实现的方法是什么？,（2）子网掩码的作用是什么？,（3）VLSM的特点是什么？,（4）将地址块172.16.0.0/16分成4个子网，HR1需要500个主机地址，HR2需要200个主机地址，HR3需要50个主机地址，HR4需要20个主机地址，另有3个WAN链路各需要2个地址，给出编址方案。,（5）将地址块200.133.10.0/24分成5个子网，每个子网最多30台主机地址，给出编址方案。,（6）求地址201.222.10.50/29所在网络的网络地址，广播地址，主机地址范围。,（7）求地址15.16.190.6/20所在网络的网络地址，广播地址，主机地址范围。,（8）求地址128.85.32.22/27所在网络的网络地址，广播地址，主机地址范围。,1.3 任务三 小型网络中的网络服务及网络安全配置,学习目标：,【知识目标】,理解DHCP的工作原理,理解文件服务的作用,了解计算机病毒的基本概念,【技能目标】,掌握DHCP服务器的安装与配置,掌握文件服务器的安装与配置,掌握打印服务器的安装与配置,掌握杀毒软件及安全防护软件的安装与使用,1.3 任务三 小型网络中的网络服务及网络安全配置,1.3.1 任务陈述,小型局域网组建完成的基础上，在Windows Server 2008 R2上配置DHCP服务器，使局域网中实现动态分配IP地址，配置文件服务器及打印服务器，方便办公的使用。同时，为了提供网络中的安全性，安装个人版的杀毒软件和安全防护软件，在企业中为了提高效率进行集中管理，可以安装网络版杀毒软件和企业版的安全防护软件来实现。,1.3 任务三 小型网络中的网络服务及网络安全配置,1.3.2 知识准备,1.DHCP服务,DHCP（Dynamic Host Configuration Protocol，动态主机配置协议）是一种用于简化计算机IP地址分配管理的协议。,该协议可以动态地从一个DHCP服务器的地址数据库中为计算机自动分配一个IP地址。,1.3 任务三 小型网络中的网络服务及网络安全配置,DHCP服务采用客户机服务器的工作模式，安装DHCP服务组件的计算机为DHCP服务器。,DHCP服务主要针对两种用户：一是家庭上网用户，二是企业用户，DHCP服务在企业中使用非常广泛。,1.3 任务三 小型网络中的网络服务及网络安全配置,在企业中使用DHCP服务有以下好处：,（1）减少了网络管理员进行配置管理的工作量。,（2）又快又好的完成TCP/IP参数的配置任务。,1.3 任务三 小型网络中的网络服务及网络安全配置,DHCP服务的工作过程如下：,在DHCP服务器上设置一个作用域，指定一组待分配的IP地址。,DHCP客户机启动时，自动向DHCP服务器请求分配一个IP地址和配置参数。,DHCP服务器向客户机发回一个响应，提供一个未分配IP地址给客户机。,1.3 任务三 小型网络中的网络服务及网络安全配置,2.文件服务,通过建立文件服务器，可以实现企业中共享资源的集中管理。,Windows Server提供的文件服务器可以实现对各个文件夹设定权限，使不同身份的用户对于每个文件夹的访问权限不同。,实现该项功能的前提是存放文件的分区必须为NTFS文件格式。,1.3 任务三 小型网络中的网络服务及网络安全配置,3.文件系统,（1）定义,文件系统是指操作系统中负责存取和管理存储器中文件的系统。,文件系统用文件这个统一的概念来组织和管理存放在各种存储介质上的信息。,1.3 任务三 小型网络中的网络服务及网络安全配置,（2）功能,让用户实现按名存取文件,对外部存储器存储空间的管理,实现文件的共享和提供安全保护措施,提供对文件的各类操作,提供良好的用户接口,1.3 任务三 小型网络中的网络服务及网络安全配置,（3）Windows操作系统所支持的文件系统类型,FAT16文件系统,FAT32文件系统,NTFS文件系统,1.3 任务三 小型网络中的网络服务及网络安全配置,4.打印服务,Windows Server 能让用户通过网络共享打印机实现集中管理打印资源，并可以方便地在客户端上设置打印机。使用打印服务器打印的好处：,可以对打印机驱动程序的设置进行管理。,降低企业购买打印机和管理打印机的成本。,提高打印机的使用效率。,客户端可以查看到网络打印机当前的打印队列的详细信息。,可以生成日志文件，供管理员查看。,1.3 任务三 小型网络中的网络服务及网络安全配置,5.计算机病毒,（1）定义,编制者在计算机程序中插入的破坏计算机功能或者破坏数据，影响计算机使用并且能够自我复制的一组计算机指令或者程序代码。,1.3 任务三 小型网络中的网络服务及网络安全配置,（2）特点,繁殖性,破坏性,传染性,潜伏性,隐蔽性,1.3 任务三 小型网络中的网络服务及网络安全配置,（3）类型,网络病毒：通过计算机网络传播感染网络中的可执行文件。,文件病毒：感染计算机中的文件（如：COM，EXE，DOC等）。,引导型病毒：感染启动扇区（Boot）和硬盘的系统引导扇区（MBR）。,1.3 任务三 小型网络中的网络服务及网络安全配置,（4）防范措施,打补丁,安装杀毒及安全产品软件,较强的安全意识,1.3 任务三 小型网络中的网络服务及网络安全配置,（5）杀毒软件简介,国内著名的杀毒软件有：奇虎360、金山、瑞星、百度等。,国外著名的杀毒软件有：Kaspersky、Trend、AVG、McAfee等。,1.3 任务三 小型网络中的网络服务及网络安全配置,1.3.3任务实施,1.DHCP服务器安装与配置,（1）进行规划,（2）安装与配置DHCP服务器,（3）DHCP客户端的设置,（4）保留地址的设置,1.3 任务三 小型网络中的网络服务及网络安全配置,2.文件服务器安装与配置,（1）创建用户,（2）创建组,（3）设置本地权限,（4）设置共享权限,（5）客户端访问文件服务器的共享资源,（6）管理共享资源,1.3 任务三 小型网络中的网络服务及网络安全配置,3.个人版杀毒软件及安全防御软件的安装与配置,（1）360杀毒软件安装及使用,（2）360安全卫士软件安装及使用,1.3 任务三 小型网络中的网络服务及网络安全配置,1.3.4任务拓展,1.打印服务器安装与配置,（1）安装打印服务器的打印机驱动程序,（2）管理与配置网络打印机,设置打印机的访问权限,设置打印机池,设置打印机的优先级,（3）共享打印机客户端的设置,1.3 任务三 小型网络中的网络服务及网络安全配置,2.企业级杀毒软件及安全防御软件安装与配置,（1）360企业版软件安装及使用,（2）360杀毒网络版安装及使用,1.3 任务三 小型网络中的网络服务及网络安全配置,1.3.5项目实训,（1）在公司的局域网中使用DHCP服务器为计算机分配IP地址，局域网使用的网段是192.168.1.0/24，其中192.168.1.1192.168.1.10保留给服务器使用，192.168.1.11192.168.1.210分配给客户机进行使用，默认网关为192.168.1.254，DHCP服务器的地址为192.168.1.1，DNS服务器为192.168.1.2。对DHCP服务器按要求进行配置。,1.3 任务三 小型网络中的网络服务及网络安全配置,（2）共享文件夹有3个，分别是：file、soft、music。,用户有4个，分别是：UserA、UserB、UserX、UserY。,其中UserA和UserB属于AB组，UserX和UserY属于XY组。AB组的成员可以完全控制文件夹file，XY组的成员可以访问文件夹file；AB组的成员可以完全控制文件夹soft，XY组的成员不可以访问文件夹soft；UserA可以完全控制文件夹music，UserB、UserX可以访问文件夹music，UserY不可以访问文件夹music。,（3）安装使用杀毒软件及安全防护软件。,1.3 任务三 小型网络中的网络服务及网络安全配置,1.3.6作业习题,（1）什么是DHCP？DHCP服务有何好处？简述DHCP的工作过程。,（2）打印服务器有何作用？,（3）简述计算机病毒的定义和特点。,（4）简述个人版和网络版杀毒软件的区别。,网络规划与组建,项目二 构建中型网络,项目二 构建中型网络,本项目主要针对中型网络进行规划和组建，通过基础知识点的学习以及任务的实施，使学生对于目前使用广泛的以太网有比较清晰的认识，能够掌握网络设备交换机的管理和配置以及典型的网络服务的安装与设置。,2.1 任务一 交换机的基本配置,学习目标：,【知识目标】,了解以太网的发展及标准,理解共享式以太网和交换式以太网的区别,理解交换机的工作原理,了解三层分层网络设计模型,【技能目标】,会搭建网络设备配置环境,会使用网络设备的各种基础操作命令,2.1 任务一 交换机的基本配置,2.1.1,任务陈述,熟悉交换机的基本结构和接口，搭建对交换机进行配置的环境，使用PC机分别通过交换机的console口及网络Telnent方式进入交换机的命令配置界面，熟悉思科交换机及华为H3C交换机的基本配置命令，对交换机进行基础配置。,2.1 任务一 交换机的基本配置,2.1.2,任务陈述,1.以太网（Ethernet）,（1）以太网及802.3标准,1973年，以太网技术诞生在美国施乐（Xerox）公司帕罗奥多研究中心（PARC），由以太网之父罗伯特梅特卡夫(Robert Metcalfe）推出。,DEC、Intel和Xerox三家公司组成DIX协会，于1980年9月发布了第一个,以太网标准,。,1985 年，美国电气和电子工程师协会(IEEE)标准委员会发布了 LAN 标准，一系列本地和城域网标准以数字 802 开头，以太网标准是,802.3,。,2.1 任务一 交换机的基本配置,以太网将数据链路层的功能划分到了两个不同的子层：,逻辑链路控制(LLC)子层和介质访问控制(MAC)子层,。,以太网在
