电气安装工程

第一章 项目划分的作用与要求

一、项目划分的作用：
1、统一建设预算编制口径，便于估概预算的编制，并与设计专业分卷分册和生产工艺相适应，从而能够合理地反映设计的经济性和造价水平。
2、为建设单位的计划统计及财务管理提供条件。
3、为施工单位进行经济核算和施工管理创造条件。
4、为积累技术经济指标的需要。
二、项目划分的要求：
1、电气设备安装工程项目划分为三级：
第一级------扩大单位工程，由两个及以上相关单位工程构成的工程项目。
第二级------单位工程，指具有独立设计，可以独立组织施工的工程项目。
第三级------分部工程，指通过较为简单的施工过程就能产生出来，并且有适当的单位计算的设备安装工程产品。分部工程是单位工程的组成部分，是构成工程项目的一种基本因素，是确定工程造价的基本产品单位。
2、三级项目划分的名称应符合电气设备安装工程的规范，按照“电建”（1997）177号文颁发《电力基本建设预算管理制度》的项目划分办法中所规定的名称命名，或与施工图卷册的名称相一致，不要任意改变。
3、各专业之间的分界，原则上与设计专业的划分一致，预规中的三级划分，使用时编号不作固定，应根据工程实际项目，按顺序进行排列。
4、为便于技术经济比较，在扩大单位工程及单位工程后面注明了技术经济指标单位，编制概预算时一定要进行计算，未列的可不计。
三、我局电气安装的项目习惯划分为：
分为六个扩大单位工程部分：

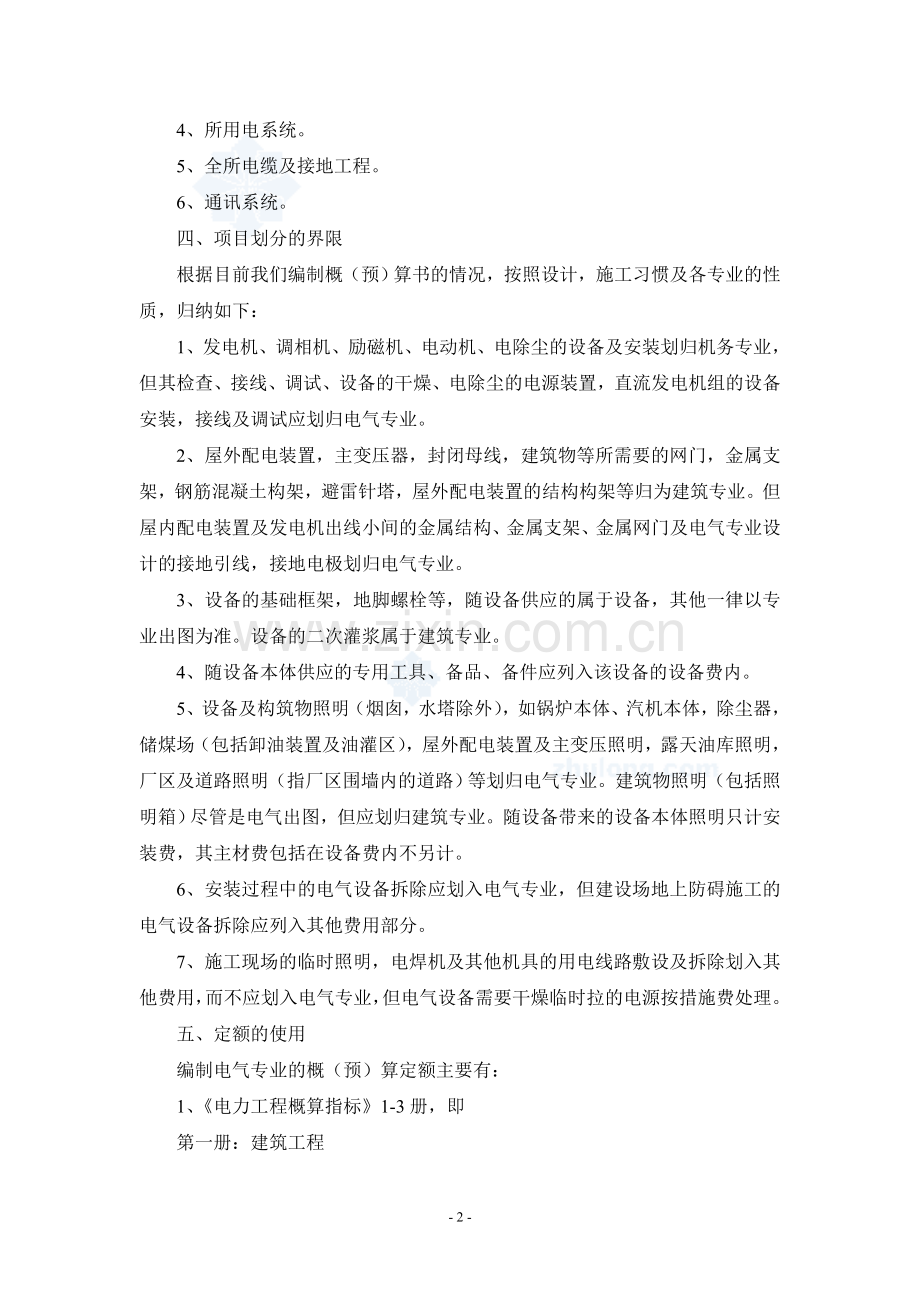

1、主变压器系统。
2、屋内外配电装置。
3、主控制及直流系统。
4、所用电系统。
5、全所电缆及接地工程。
6、通讯系统。
四、项目划分的界限
根据目前我们编制概（预）算书的情况，按照设计，施工习惯及各专业的性质，归纳如下：
1、发电机、调相机、励磁机、电动机、电除尘的设备及安装划归机务专业，但其检查、接线、调试、设备的干燥、电除尘的电源装置，直流发电机组的设备安装，接线及调试应划归电气专业。
2、屋外配电装置，主变压器，封闭母线，建筑物等所需要的网门，金属支架，钢筋混凝土构架，避雷针塔，屋外配电装置的结构构架等归为建筑专业。但屋内配电装置及发电机出线小间的金属结构、金属支架、金属网门及电气专业设计的接地引线，接地电极划归电气专业。
3、设备的基础框架，地脚螺栓等，随设备供应的属于设备，其他一律以专业出图为准。设备的二次灌浆属于建筑专业。
4、随设备本体供应的专用工具、备品、备件应列入该设备的设备费内。
5、设备及构筑物照明（烟囱，水塔除外），如锅炉本体、汽机本体，除尘器，储煤场（包括卸油装置及油灌区），屋外配电装置及主变压照明，露天油库照明，厂区及道路照明（指厂区围墙内的道路）等划归电气专业。建筑物照明（包括照明箱）尽管是电气出图，但应划归建筑专业。随设备带来的设备本体照明只计安装费，其主材费包括在设备费内不另计。
6、安装过程中的电气设备拆除应划入电气专业，但建设场地上防碍施工的电气设备拆除应列入其他费用部分。
7、施工现场的临时照明，电焊机及其他机具的用电线路敷设及拆除划入其他费用，而不应划入电气专业，但电气设备需要干燥临时拉的电源按措施费处理。
五、定额的使用
编制电气专业的概（预）算定额主要有：
1、《电力工程概算指标》1-3册，即
第一册：建筑工程

第二册：电气设备工程
第三册：热力设备工程（上、中、下）
这套定额是电力系统在进行初步设计时编制各专业的概算书的指标定额。
2、《全国统一安装工程预算定额》第二册“电气设备安装工程”，这本定额作为电厂变电站新建，扩建工程及其他行业电气设备安装的通用定额。各省、自治区、直辖市都根据该定额为准，编制了当地的单位估价表，作为各地区编制施工预算的依据。
3、《电力建设安装工程预算定额96年北京地区价目本》。
编制电气设备安装工程概（预）算书而使用的定额有很多，这里根据我们实际使用的情况，不多叙说，同时这里也只着重介绍一下编制施工图预算书的定额，即《全国统一安装工程预算定额》第二册“电气设备安装工程”。
六、定额的内容及使用要点：
1、定额内容范围：
指10KV以下，35KV至500KV的配电设备，1.5兆瓦、300兆瓦发电机组所属的电气设备，车间动力电气设备，10KV以下架空线路，电气照明，电梯电气装置，电气调整等。它适用新建、扩建工程。
2、本定额是按下列条件进行编制的。
①设备，材料，成品，半成品，构件完整无损，经过出厂检验符合设计要求，质量合格，达到安装条件，符合施工要求，并有合格证书和调整试验报告等。
②施工环境，气候温度正常，无有害气体影响，施工工序衔接正常；与生产进行交叉作业时不受生产操作的防碍与影响，安装工程与建筑工程之间有交叉作业正常。
③设备基础，预留孔洞的位置，质量符合安装要求。
④定额工作时间为八小时工作制。
⑤对于不具备上述基本正常的情况下，需要采取其他保护措施才能施工时，所发生的人工、材料、机械台班使用，除定额有规定者外，可另行计算。
3、共同性工作内容：
除各章说明中分别注明外，各项定额的共同性工作内容包括：施工准备、设备开箱检查、清理，设备及材料在工地内的搬运、安装、接地、补漆、调整试验、施工结尾、质量检查及配合验收等。
4、工地搬运：
本定额包括垂直搬运，根据每项安装定额规定的高度范围，已将垂直搬运与工序合并计算统称“吊装”，不另计垂直搬运费用。超过定额高度范围的（定额规定为5M）垂直搬运，以超高系数调整。10KV以下的架空线路和厂外电缆敷设定额中不包括工地运输，应另按第三册《送电线路》定额的有关规定执行。
5、超定额运距的处理：定额内包括的水平运距：
①设备搬运：100米以内
②材料搬运：300米以内
一般工程不论工地范围大小，均不作调整。大型工程由于工地范围较大，可由主管部门另作补充规定。
6、工程超高费用
除章、节另有说明外，本定额内子目均按5米以下施工条件编制的。本定额工效也是在这个条件下测定的数据，因此操作物高度离楼地面5米以上的电气安装工程，其定额人工乘以下列系数进行工效补偿。
10m以下
20m以下
20m以上
1.25
1.4
1.8
在计算超高系数时，应按符合超高条件范围内的全部工程量计算，进行工效补偿。超高系数的计算规则：
①电缆工程：在统计5米工程量时，应按整根电缆、管线的长度计算，不应扣除5米以下部分的工程量。如多根电缆只有几根符合超高条件的，则只计算几根电缆的超高系数。当电缆经过配电箱或开关断开时，则超高系数应分别计算。
②设备的超高系数按整体计算，一台超过5米而另一台不超过5米时，则只计算一台的超高费用。
③有一些安装工程，如照明工程。在一个单位工程或分部工程中，若只有一部分符合超高条件，就只计算超过部分工程量的超高费用。
所以在计算超高系数时，应注意不同的高度使用不同的超高系数，而不能混合使用。
7、高层建筑增加费：
①指楼层超过六层或20米以上的民用建筑，均视为高层建筑。其增加费用按下表分别计算：
表一
计算方法
12层以下
15层以下
18层以下
21层以下
24层以下
27层以下
30层以下
33层以下
37层以下
40层以下
按人工费的%
25
33
48
51
56
63
66
71
74
81
其中人工工资占%
17
21
21
23
26
29
31
33
35
37
②高层建筑增加费的计算基础均为高层建筑中电气安装的人工费之和。高层建筑的外围工程如庭院照明、路灯、总配电箱以外的电源电缆等，均不得计算此项费用。
③高层建筑增加费包括的内容：
a、 人工增加费。
b、 设备及材料垂直搬运的吊装机械使用费。
在这里我们要注意：工程超高系数和高层建筑增加费这两个系数一般工程不同时计取。只有当高层建筑中的导高超过5米时，才可同时计取超高系数。譬如一栋20层的楼房，其第一及第二层均为5.5米，而其他层层高均3米，则只有第一第二层才能计算超高系数。工业高层建筑增加费可按民用高层建筑增加费的办法计取。
8、脚手架搭拆费：
①架空线路、路灯等户外工程以及10KV以上的变配电设备安装定额已考虑高空作业，并将脚手架费用摊入相应的定额子目之内，不另外计取脚手架费用。
②10KV以下的电气设备安装定额，因高度差别不容易统一，无法将脚手架费用摊入定额内，故应另行计算脚手架费用。
③脚手架计费标准：
a、 安装高度离楼、地面5米以下的电气安装工程，一律不计脚手架费用。
b、安装高度离楼、地面5米以上，10米以下的电气安装工程，按人工费的15%计算脚手架费用。
c、安装高度离楼、地面5米以上20米以下的电气安装工程，按人工费的20%计算脚手架费用。、
d、计费基数：因为脚手架是从地面搭起的，所以计算工程量时应按整个单位工程量（或部分工程）的人工费为基数计算（不扣除5米以下的工程量），脚手架搭拆费中人工工资占25%。
9、特殊施工条件下的工效补偿：
①安装与生产同时进行，人工费增加10%。在高温、多尘、噪声超过标准，有害气体场所及其他有害身体健康环境中施工，人工费增加10%。这两种情况同时存在时，其工效补偿系数可以叠加。
②在高温、高寒、酷热、沙漠、沼泽地区及洞库工程条件下施工所需增加的费用，应按省、自治区、直辖市的有关规定执行。
③各种工效补偿系数，主要系指人工增加系数，因此同样计取施工管理费。但各种系数的计费基础是单项或分部工程的定额人工费。

第二章 工程量计算

工程量计算是编制可行性估算，概预算的一个重要步骤，工程是否准确直接关系到估、概、预算的准确性，也是衡量一个工程或一个单位工程估、概、预算成品质量好坏的重要标准之一。因此要求技经人员具有高度的责任感，做到认真细致、一丝不苟，必须熟练掌握工程量的计算规则和计算方法，使工程量计算准确。
一、工程量：
工程量是指安装工程的对象，按规定计算出来的数量。这个数量应是按项目划分定额、指标的单位内容要求，分别逐项计算列出的。
电气部分被安装的对象是指发电厂、变电所电气专业、热工自动控制专业、通信及自动化专业按生产工艺的要求，所需安装的设备及装置性材料。
安装工程中一般包括安装工程量和装置性材料（俗称主材或未计价材料）两部分。计算工程量时，不计算材料消耗量。计算装置性材料时，应按定额的规定计列材料消耗量。
二、工程量计算要求：
1、工程量计算依据：
根据施工图设计文件及其说明，所采用的标准和通用图集，经批准的施工组织设计和施工方案，有关施工及验收技术规范和规程。工程量要按有关部门颁布的统一工程量计算规则进行计算。
2、工程量计算顺序及单位
工程量计算顺序，要按项目划分的要求，依据指标、定额项目的排列顺序，以保证不重不漏，提高概预算的质量。
工程量计算单位，要与定额指标的计算单位相一致。如果按图计算出单位不同时，应进行换算，以与定额指标相一致。
工程量计算涉及材料的容积、比重、容重换算，均以国家标准为准，如未作规定时，可参考厂家标出的数据。
3、工程量计算应具备的条件；
①了解工程性质。比如扩建工程，应了解对原有设备的影响，了解带电作业
及停电过渡采取的措施。要了解设计范围及工程项目内容，熟悉各系统设计内容和工程特点。
②技经人员必须熟悉图纸上的图形、图例、符号等意义，应具有识图能力，熟悉平断面图和安装详图以及一、二次回路的接线图。
③熟悉项目划分办法，掌握工程项目分类及排列顺序。明确机、电、控、土、通信各专业界线划分及相互关系，使编制的概预算书成品规范化、标准化以便于校核和审查。
④熟悉指标、定额的说明、工作内容、附注及定额项目的计量单位，并严格按概预定额的内容要求计算工程量，同时应分清已计价材料和未计价材料的划分。
⑤熟悉设备型号、功能、结构与设备成套供货范围。
技经工作是一项细致的工作，不能马虎了事，因此我们在计算工程量时应做到下列几点：
1、技经人员不能简单地照施工图的设备材料表上的名称、规格、数量抄下来作为预算工程量，而是应按施工设计及相关图纸逐项按程序规定计算，并将图中的设备及材料与设备材料表上的名称、规格对照，如有不相符时，应通知设计人员，使之一致。
2、工程量计算完毕后，要进行系统整理。将计算出的工程量按照定额的项目顺序在概预表中列出项目。在同一单位工程（或分部工程）中，相同的项目套用同一定额时可以合算，以减少项目和反复找定额时间，提高工作效率。
3、经过整理的工程量应进行校核。作一次认真的检验，发现问题则能及时修正。否则等成品出来后发现问题，返工量大而且浪费人力、物力。

第三章 工程量计算办法

计算工程量大致分为下列几种情况：
1、设备成套供应或成套安装的工程量计算。
2、单个设备工程量计算。
3、材料安装工程量计算。
我们将第1条单独讲，第2、3条结合定额的章节讲。

第一节 设备成套安装的工程量计算

一、变压器或多油断路器本体附带的成套套管式电流互感器，随设备本体供应。安装时包括了套管式电流互感器的安装，因此不另计算套管式电流互感器的设备费和安装费。
二、变压器油（绝缘油）随变压器及其他充油设备成套供应，安装定额中包括了变压器油的放、注油工序。故不应另计算变压器油的费用及安装工程量。但变压器安装定额中不包括变压器油的过滤，需要过滤时，可按制造厂提供的油量计算，油过滤过程中的损耗已包括在油过滤定额中，不再计其损耗量。
三、变压器油油冷却器安装，以及变压器和油冷却器之间的管道安装，已包括在变压器安装定额内，所以不另计上述设备及管道的安装费，但需要单独计算管道的材料费。控制箱、油冷却器系成套供应，不另计设备费。
四、控制及保护屏、开关柜、配电屏上的设备，如仪表、继电器、断路器、开关、配线等均系成套供应，安装定额是按成套设备安装考虑，故不应另套其他零星仪表设备安装子目。
五、辅助设备安装，变压器、断路器、电压互感器的端子箱制作安装，应另套定额计算。断路器的传动机构，隔离开关的操作机构及联锁装置，信号装置触点，避雷器的放电记录器，只计列设备费，不计算安装费。

第二节 变压器

本章定额适用于油浸变压器、自耦变压器、带负荷调压变压器、油浸式电抗器、电炉变压器、整流变压器、消弧线圈。
一、变压器安装：
1、按电压等级及容量，以“台”为单位套用定额。
2、油浸式电抗器按同电压、同容量的变压器安装定额套用，电炉变压器按同电压、同容量变压器定额乘以2.0系数。整流变压器按同电压、同容量变压器定额乘以1.6系数。干式变压器按同电压、同容量变压器定额乘以0.7系数。
3、变压器的器身检查：4000KVA以下按吊芯考虑，即包括了抽芯检查工作，而吊芯试验已包括在“变压器系统调试”定额内，不另计算。4000KVA以上按吊钟罩考虑，如4000KVA以上的变压器需吊芯检查时，定额机械台班乘系数2.0。
4、按照验收规范要求，电压在110KV及以上的变压器，要采取真空注油，但油温未作规定，如制造厂对注油油温及铁芯温度有特殊要求时，可按批准的措施另列费用。
二、变压器干燥
1、变压器是否须要干燥，系根据线圈绝缘电阻的各项检查和试验，经过鉴定判明变压器绝缘是否受潮，如确定为受潮才列干燥项目费用，在编制施工图预算时可列此项目。工程结算时根据实际情况再作处理。
2、变压器干燥是按涡流干燥法考虑的，2000KVA以下的不采用抽真空，2000KVA以上的采用抽真空，不论实际干燥时间长短，其人工工日及耗电量按定额均不作调整。凡充气运输的变压器，不考虑干燥。涡流干燥法是批将变压器器身放在原油箱中，在油箱外壳周围盖上石棉或玻璃丝布等保温材料，再在上面缠上绝缘导线作为磁化线圈，当通入交流电流后，利用外壳中涡流损耗的发热来干燥，这种方法称为涡流干燥法。
3、单相变压器、消弧线圈、油浸式电抗器的干燥，按同容量的三相变压器套用定额。
4、电压等级在35KV以上的变压器，除筒壁用涡流加热外，底部也可以考虑加热，其用电量可按涡流加热的20%取值加在总电量内。容量超过2000KVA
以上的变压器则采用真空干燥法。
5、变压器干燥法区分不同的电压等级及容量以“台”为单位，套用相应定额子目。
6、变压器干燥棚的搭拆工作，定额内没有包括，发生时应另行计算。
三、变压器油过滤：
变压器油过滤有两种情况，一是指变压器油箱里的油过滤，它是指在变压器安装后进行吊芯时，为便于检查油箱里面的情况，而将变压器油抽出来暂存在备好油罐里，然后再检查变压器。另一种情况是变压器里面的油经检查不合格，须要进行过滤，让油在滤油机和备好的油罐内循环过滤，直至合格为止，这种情况就要增加新变压器油。
1、变压器油过滤次数多少，定额中无法考虑，因此不论过滤次数，而是到合格为止。
2、变压器、油断路器、油浸式电抗器的油过滤以“吨”为计量单位，其计算公式为：
油过滤数量（吨）=设备油重（吨）×（1+损耗率1.8%）
3、定额内未考虑变压器油的耐压试验，混合化验等内容，如果需要，不论是施工单位自检或委托电力试验部门代检，均按实际发生计算，费用区别为：油的耐压试验费用在变压器调试定额内，油的混合试验及化学分析，费用按实际发生计算，同设备费支出。
4、油过滤如须搭拆滤油棚时，费用应另行计算。
5、变压器铁梯及铁构件另行计算制安费用。

第三节 配电装置

本节设备安装定额均已考虑接地，其设备的调试在各系统调试定额中，调试时安装工的配合，在调试定额的其他用工中。
配电设备安装定额中不包括端子箱，支架的制作安装，设备的油过滤，需另行套用有关定额。地脚螺栓由土建预埋考虑，二次灌浆应另行计算。
配电装置安装用的脚手架（10KV以下除外）已按摊销量计入定额，包干使用。
一、断路器
1、多油断路器、户外少油断路器、空气断路器及六氟化硫断路器按电压等级以“台”为单位套用定额。户内少油断路器按电流大小以“台”为单位套用定额。
2、设备内绝缘油如需过滤时，应按产品说明书中规定的油量套用油过滤定额。
3、断路器套管在安装前的介质损失及绝缘油的简化试验未包括在定额内，而是在调试定额内。
4、户内少油断路器如需配制延长轴及底座时，定额中已综合考虑了附加定额，与实际情况不符时，亦不作调整。
5、空气断路器本体的阀门、管子等材料，是由制造厂供应的，此费用已含在本体设备费内，不再另计，但从储气罐至断路器气罐这一段管道的主材，应另计主材费、安装费执行第六册“工艺管道安装工程”。
6、设备内填充的油、气、六氟化硫等属于设备，定额中已考虑了在安装过程中合理的损失耗量，故不再计主材费。
二、隔离开关
1、隔离开关可分为单极和三极。区分不同的电压等级和不同的额定电流以“组”为单位计算并套用定额。不论是一个操作机构还是三个操作机构都是以三相为一组，套用定额时只能用一次定额。这里要注意一下，单相以“台”为单位，三相以“组”为单位。还要看是几柱式，是否带接地等来套用定额子目。
2、隔离开头安装高度超过6M时，均套用“安装高度超过6米”的定额。
如操作机构为地面操作时，应另加主材费。35KV二段式传动隔离开关安装，在套用原定额后再增加套用一个“二段式传动”定额。隔离开关采用半高型、高型布置均套用“安装高度在6米以上”的定额。
3、开关的连接均按销子连接考虑，采用其他方式连接时，均不作换算。
4、联销装置及信号接点的安装、检查、定额中已考虑，但不包括其设备费用。
5、定额中不包括铁构件的制作及安装，如需用时另套本册第六章“一般铁构件”的制作及安装定额子目。
6、负荷开关定额中未列，在安装时可套用同电压等级的隔离开关的安装定额。
7、隔离开关、负荷开关的操作机构安装已包括在定额内，不再另计。
8、本册定额中，110KV户外隔离开关只包括单接地安装内容，如遇到双侧接地时，可按单接地定额基价乘以系数1.2计算。
三、互感器、熔断器、避雷器
1、电压互感器按电压等级以“台”为单位选用定额均按单相考虑，电流互感器区分不同的规格、型号有电压等级，电流互感器以“台”为单位套用定额，按单相考虑，电压及电流互感器均未考虑吊芯及绝缘油过滤，如需吊芯检查时，可按定额人工及机构乘以2.0的系数。
2、LJM型电流互感器的安装按电压等级套用定额并乘以3.0的系数。
3、熔断器有户内户外安装之分，按不同的容量以“组”为单位套用定额，每组三个，高压熔断器安装定额是按墙上打眼埋螺栓考虑的，如果是装在支架上，按支架已埋好考虑。
4、避雷器安装按不同的材质及电压等级以“组”为单位并套用定额，一般每组三个。
5、避雷器安装定额不包括放电记录器和固定支架的制作安装，其制作安装可套用第六章中的铁构件制作安装定额。放电记录器调试按同电压等级的避雷器调试定额。
6、氧化锌避雷器属新型产品，其安装可套用磁吹避雷器相应电压等级的安装定额。

四、混凝土电抗器安装、干燥：
1、电抗器安装定额是按6-10KV编制的，按重量以“组”为单位套用定额，对三相叠放、三相平放、二相叠放、一相平放的安装方式作了综合考虑，不论采用何种方式，定额均不作调整。
2、电抗器的干燥，不论干燥时间长短，直到干燥合格为止，定额不作调整。
五、电容器、耦合是容器、结合滤波器、阻波器的安装；
1、电容器可分为移相电容器、串联电容器，按单个重量，以“个”为单位套用定额。耦合电容器按电压等级以“台”为单位套用定额。结合滤波器以“套”为单位套用定额。阻波器安装分支撑绝缘台上、悬挂式两种，按电压等级以“个”为单位套用定额。
2、电力电容器安装仅指本体安装，与本体连接的线段及安装，均按导线连接形式套用相应定额，其主材另按设计规格、数量计算。
3、阻波器在支撑绝缘台上安装，定额仅包括阻波器本体安装，不包括支撑绝缘台的材料及安装。
4、结合滤波器安装定额，包括隔离刀闸安装，抱箍和紫铜母线材料应另行计算。
六、成套高压配电柜安装
1、高压成套配电柜有单母线及双母线之分，以“台”为单位套用定额。成套母线桥安装，定额是作为一项设备安装，以“组”为单位套定额，如母线桥为自行制作时，其铁构件另套本册第六章的有关子目。瓷瓶及母线的安装套用第三章相关定额。
2、成套高压配电柜的型式多，有固定式、手车式、开启式和封闭式等，定额中系综合考虑，不得调整。
3、成套高压配电柜与基础槽钢的连接采用焊接，柜与柜的连接用螺栓，如采用其他方式连接，定额不作调整。
4、开关柜的主母线及引下线的螺栓连接孔及相色漆均按厂家已钻好孔，刷好漆考虑，如所到设备与此不同时，应另套第三章母线安装定额。
5、定额中不包括基础型钢的安装埋设，母线配制及设备干燥，应另套用定额。二次灌浆套用相应的建筑工程预算定额。

第四节 母线、绝缘子

一、绝缘子及穿墙套管安装
1、绝缘子有单串、双串之分的悬式绝缘子，以“串”为单位。户内支持绝缘子，以“10个”为单位。户外支持绝缘子，均按电压等级，以“柱”为单位。穿墙套管按安装方式及电压等级，以“个”为单位套用定额。
2、悬式绝缘子串，不论其片数的多少，定额不作换算。悬式绝缘子安装，系指垂直安装的提挂跳线，引下线或阻波器等设备的绝缘子串，绝缘子的耐压试验包括在本系统的调试定额内。
3、穿墙套管安装定额中，包括了其附属的油管路，放油阀等安装。使用时不论是否是充油式套管，均不作换算。穿墙套管不管是否带电流互感器，均属于装置性材料，应另计算费用。
4、绝缘子、穿墙套管的安装定额内未包括铁构件的制作及安装，应另套第六章“铁构作的制作及安装”子目。
二、软母线、引下线、跳线及组合软母线
1、软母线安装，按电压等级及导线截面以“跨/三相”为计量单位套用定额，跨距为60米，设计跨距不同时，定额不准换算。导线、绝缘子、线夹、驰度调节金具、均压环、间隔棒等，均按设计用量另计主材费。
2、软母线安装如果是两根以上的，可套用组合软母线安装定额。每跨母线按两端是单串绝缘子考虑，如果采用双串绝缘子，可在原定额的基础上增补套用一个“2-270”子目。
3、组合软母线安装，按三相为一组计算，跨度（包括水平悬挂部分和两端引下部分之和）以45米为准，跨度的长与短，定额均不作调整，定额只列了26根以下的，如超过26根。定额可作调整，调整系数由双方协商。
4、组合软母线的施工方法，是按地面组合好后用卷相机起吊挂上去的方法考虑的。如果采用高空组合方法，定额不作换算。定额中包括了组合导线两端的接线工作（编制预算时，注意不要把这部分工作作引下线处理），但不包括组合导线两端的铁构件的配制，支持绝缘子及带形母线的安装。
5、软母线两端的耐张绝缘子串的安装，包括在软母线安装定额内。定额内未包括软导线、绝缘子、线夹、均压环、间隔棒的材料。应另计主材费。
6、引下线是指自母线下至设备的一段连接线，每三相为一组，每组包括三根导线，六个压接端子，软母引下线安装系指由T型线夹或并槽线夹从软母线（或硬母线）引向设备的连接线的安装，软母线经终端耐张线夹引下（指不经T型线夹或并槽线夹引下）与设备连接的部分均执行“引下线安装”定额，不得换算。
7、跳线是指两跨软母线之间用跳线线夹，端子压接管或并槽线夹连接的部分，每三相为一组。设备连接线是指设备之间的连接部分，每三相为一组。
8、引下线、跳线、设备连接线均按每三相为一组，如只有两相或一相时，其工程量应为2/3或1/3组。如每相用2根导线的可套用“2×1400mm2“定额子目，导线规格不符时也不作调整。如果每相用三根导线时，可按两根导线的定额乘以1.3的系数，四根乘以1.6的系数。
9、软母线安装预留长度按表2规定计算。
软母线安装预留长度
表2 单位：米/根
序号
电压等级
耐张线夹
跳线
引下线、设备连接线
1
35KV
3.0
1.0
0.8
2
110KV
3.0
1.5
1.0
3
220KV
2.0
1.1
1.1
4
330KV
1.5
1.0
1.2
5
500KV
1.0
0.8
1.3
三、硬母线安装
⑴铝母线
1、铝母线按截面以“10米/单相”为计量单位套用定额。而定额是按铝母线安装编制的，如用铜母线安装则按相应的定额，并将其人工费乘以1.4的系数。
2、母线的安装，以手工操作为主，主母线采用氩弧焊接，引下线用螺栓连接。固定母线用的金具及连接螺栓，定额中已包括，在编制预算时不再计其主材费。
3、发电机、变压器用母线伸缩接头制作所需的铜皮已作为计价材料计入定
额中，如实际价格与定额中的价格不符时，定额不作调整，但超过的价格部分可作材料价差处理。带形母线用的伸缩接头按成品考虑，定额只是安装，应另计价。
⑵槽形、管形母线安装
1、槽形母线安装定额含与设备连接及母线安装，可根据设计图纸分别套用定额。如发电机出口至变压器，则发电机与变压器两端应分别套用定额，中间部分再套用定额中槽形母线安装“2-330~2-333”项子目。
2、槽形母线安装定额中，母线的平直、下料、弯头配制及安装均采用手工方法，弯头及中间接头采用氩弧焊接，需要拆卸的部分按螺丝连接考虑。
3、管形母线分铝管、钢管及其直径，按“10米/单相”为计量单位套用定额，管母引下线也分铝管、钢管并按其直径，以“组/三相”为计量单位套用定额。
⑶封闭母线重型母线安装
1、封闭母线按外壳及母线的规格以“米/单相”为计量单位套用定额，共箱封闭母线的安装，应按“10米/单相”套用每相多片母线安装定额，不能套用“2-344~2-345”定额子目。
2、安装封闭母线不包括钢托架制作安装，应按施工图设计的数量，以“吨”为计量单位，执行第六章“铁构件制作、安装”定额。
3、如外壳柜架为角钢，外敷1.5毫米的薄钢板，内部为铝（铜）带形母线，这样的封闭母线不能直接套用封闭母线安装定额子目，只能按分项定额套用，即：母线套母线安装子目，支持瓷瓶套用户内（外）支持绝缘子安装子目，支持铁件及外壳分别套用一般铁构件和轻型铁构件的制作、安装定额子目。如超过5米另加超高系数。
4、重型母线安装中分铜母线和铝母线按“吨”为单位套用定额。
5、硬母线配制安装预留长度见下表：

硬母线配制预留长度
表3 单位：米/根
序号
项 目
预留长度
说 明
1
带形母线终端
1.3
从最后一个支持瓷瓶算起
2
带形母线与分支线连接
0.5
分支线预留
3
带形母线与设备连接
0.5
从设备端子接口算起
4
多片重型母线与设备连接
1.0
从设备端子接口算起
5
槽形、管形母线与设备连接
0.5
从设备端子接口算起
6
槽形、管形母线终端
1.0
从最后一个支持点算起
7
槽形、管形母线与分支连接
0.8
分支线预留
⑷其他
1、母线固定金具已包括在母线定额内，不计材料费
2、绝缘子、母线等安装定额中未包括支持铁件的制作安装，应另接第六章相应的铁构件制作，安装套用定额。

第五节 控制、继电保护屏

本节定额中的盘箱和元器件安装定额，主要适用于发电厂和变电站内的交流配电装置中的盘、箱、柜和控制屏台安装；而第七节的盘、箱、柜和控制开关安装，则主要适用于民用和工业用户中的动力、照明盘箱和控制装置安装。这是本节定额与第七节定额的区分所在。
本节所有的设备安装定额中，均包括将设备上的表计、继电器拆装，送交试验，盘内整理及接线，但不包括调试工作。
1、控制，继电保护屏以“台”为计量单位套用定额。
2、2-366子目的电源盘定额是指400V厂用段低压配电屏的安装，但用户车间也有低压配电屏装置，因而定额管理部门解释为：
①变配电装置的低压屏执行第四章的“电源屏”。
②车间的低压屏执行第六章的“动力配电箱”。
3、2-372子目“蓄电池控制屏”安装定额是指在直流控制屏上控制的端电池调节器安装，就地控制的端电池调节器的安装也可套用该子目，镉镍蓄电池直流屏的安装套用直流充电屏安装定额乘以3.0的系数。
4、电压校正器、磁场电阻的安装可套用自动调节励磁安装子目，如励磁电阻安装在电缆夹层，其人工费乘以1.5的系数，链条及支架应另计主材费。
5、屏柜系按设备成套供应考虑的，如在施工现场需要开孔时，应另计费用，如需在屏柜上加装少量的小电器、设备元件时，可按2-386“屏上其他辅助设备”安装定额子目。
6、对设备的改装、修配、更改安装工作时，可按生产厂的“非标盘箱计价法”收费。即按设备元件本身价值的50%收取安装费（包括安装开孔、连接导线、固定卡具、绝缘材料以及管理费、利润等全部费用）。
7、本册定额第四、六章的各种盘、箱安装定额，均未包括端子板的外部接线工作，此项工作根据设计图上端子的规格、数量另套“端子板外部接线”定额。
8、配电屏设备本身不带母线，则应计算绝缘子、母线安装、绝缘子计算可参照以下方法：单台安装按8个计算，如为几台一起安装时，除每台按4个计算外另外加4个。母线按屏的宽度乘相数，然后总长加100mm。

9、硅整流安装定额中不包括其配件和附属设备的安装，应另套用其它有关定额。
10、基础槽钢角钢的安装按单根延长长度，以“10米”为计量单位套用定额，如需增计制作费用时，可套用第六章“一般铁构件制作”定额。基础型钢的长度按设计图纸计算，无规定时按下式计算：
①单个柜盘时：L=2（A+B）
②多个同规格的柜、盘相连接时
L=n2A+2B
式中：L：所求长度
A：柜或屏的宽度
B：柜或屏的厚度
n：柜或屏的个数
11、穿通板制作安装定额适用于变压器、母线、电流互感器、抽头等穿墙板的制作及安装，以“块”为单位套用定额，不论块的大小不作换算。
12、本章定额中不包括设备及电器的干燥，设备的二次喷漆及喷字，如需要时可按实另行套用有关定额。

第六节 蓄电池

1、蓄电池分为开口式和密闭式两种。蓄电池定额适用于固定型各种电池，汽车用蓄电池可按密闭式蓄电池相应定额套用。均以“个”为计量单位。
2、蓄电池的容器、电极板、隔板、连接用铅条、螺栓及垫圈均按设备带来考虑。
3、用在蓄电池项目的整流器设备，本册未编制该项定额，使用时可套用第四册“通信设备”第一章“安装通信电源设备”中的“安装通信用配电换流设备”的相应定额子目。
4、电气工程中蓄电池抗震架均按设备带来成品考虑，其安装未编定额，使用时可编制补充定额，也可套用第四册“通信设备安装工程”中的04-0088~0091子目。
5、支架安装中分为单层单列，单层双列，双层单列，双层双列。定额是根据国际D211图集编制的，均以延长米为计量单位。定额中未包括支架的制作及干燥处理，应另按成品计算。
6、穿通板组合安装，应按孔数分规格，以“块”为单位套用定额。板上的孔数根据施工图纸上母线的总根数选用。
7、圆母线安装：
①绝缘子分针式和蝶式两种，均以“个”为单位套用同一定额。绝缘子固定在钢支架上，定额中未包括钢支架的制作及安装，应另套用定额。
②圆母线分铜母线、钢母线，应区分材质及直径，以“10米”为单位套用定额。圆母线的总长度为水平、垂直及预留长度之和。
8、蓄电池的充放电定额中，不论充放电时间的长短，均不作调整，充好为止，而且包括初次充电及再次充电。
9、固定蓄电池蒸馏水和硫酸，是按容器内部尺寸计算，液面高度减去20mm计算，不再加损耗。纯硫酸及蒸馏水已作为计价材料进入定额，套用时不作调整。
10、配制电解液的容器，由于没有摊销在定额中，均按周转性材料考虑，其拆旧率为20%。

第七节 动力、照明控制设备

本节定额适用于动力、照明控制设备及各种低压电器的安装，盘柜配线、焊、压接线端子，铁构件制作安装，木配电箱（板）制作及木夹具制作。
一、配电盘、箱、板安装
1、成套配电箱（盘）根据用途不同可分为动力和照明，因为是成套产品，套定额时只有安装没有制作，以“台”为计量单位。
2、盘、箱、柜的安装定额适用于车间的动力配电箱及照明配电箱的安装。
3、小型配电箱和配电板安装根据箱、板的半周长不分材质与安装方式，均以“台”或“块”为单位套定额。这种配电箱、板属于非标产品，箱内、板上都是空的，因此箱、板上的电器设备元件安装和配线，以及箱、板的制作应另套各单项定额。
4、盘、箱、柜的安装定额中未包括基础支架的制作安装，应另套“铁构件制作及安装子目”。
5、柜、屏、箱、操作箱、控制箱等设备应怎样套用定额，这里可解释一下，便于选用定额。
柜：尺寸较大，四面封闭（背面或为网栅），一般用于高压。
屏：尺寸小于柜，正面安装设备，背后敞开（也有封闭的）。一般用于低压及直流控制保护。
箱：尺寸小于屏，四面封闭，一般来说用途单一，易于维护。
至于操作和控制，是同一个概念。通常我们把用于电站的热力设备称“操作”，用于电气设备称“控制”。
二、控制开关安装
1、包括自动空气开关、刀型开关、铁壳开关、胶盖闸刀开关、组合控制开关、万能转换开关。
2、控制开关应根据不同的型式，均以“个”为单位套用定额。
三、熔断器，限位开关（即行程开关）应分别不同的形式分别以“个”为单位套用定额。
四、控制器、起动器以“台”为计量单位套用定额。
五、按钮、电笛根据形式以“个”为单位。
六、盘柜配线：盘柜配线是指自行制作的设备内部的二次配线。配电盘、开关柜和其他设备内的操作、继电保护、测量、控制信号及自动装置等线路，称为二次回路。计算方式：按盘柜的半周长乘以回路数和每回路的根数，即等于盘柜配线的总长度。根据不同截面
