仪表车间事故应急预案.doc

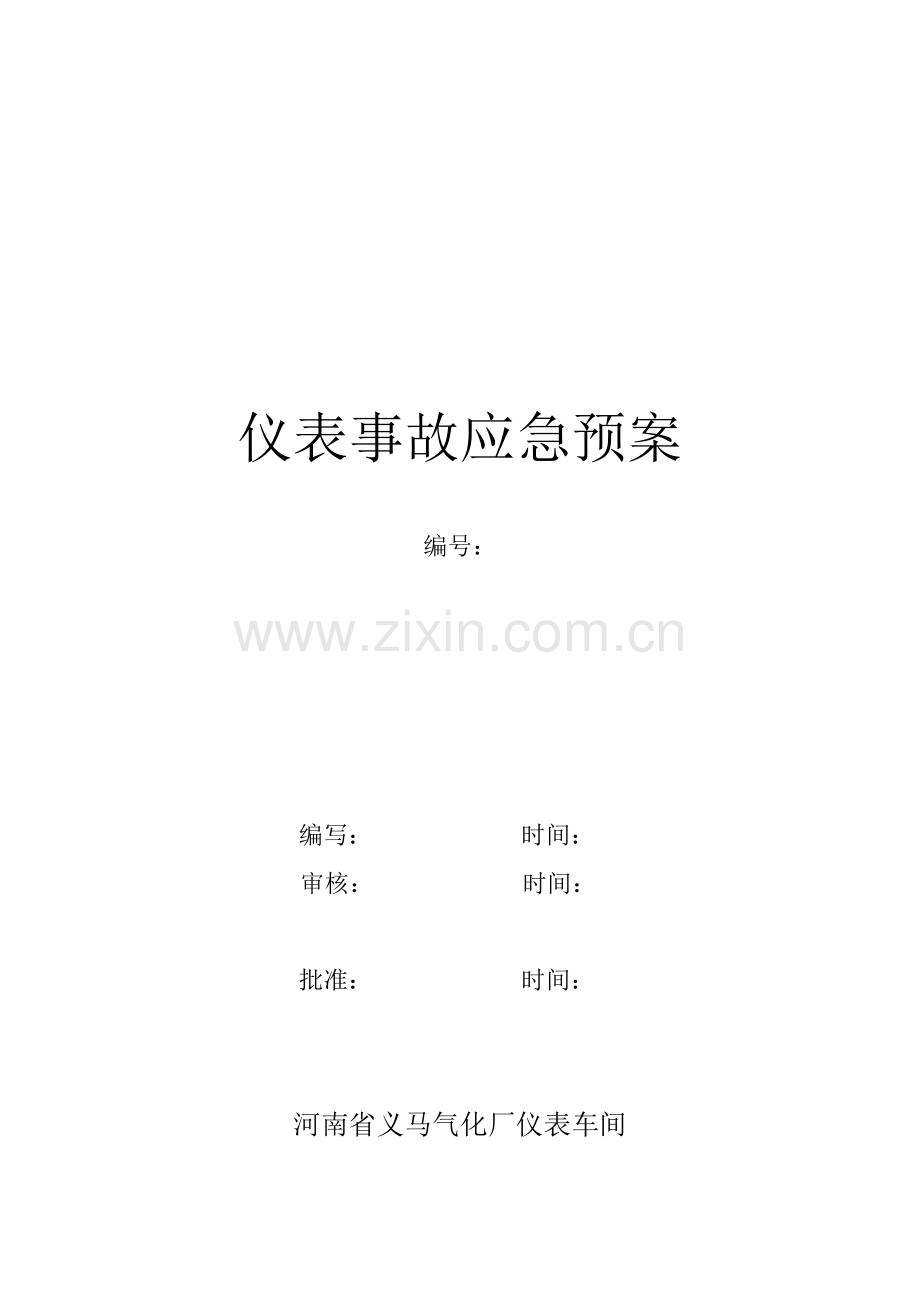

仪表事故应急预案

编号：

编写： 时间：
审核： 时间：

批准： 时间：

河南省义马气化厂仪表车间

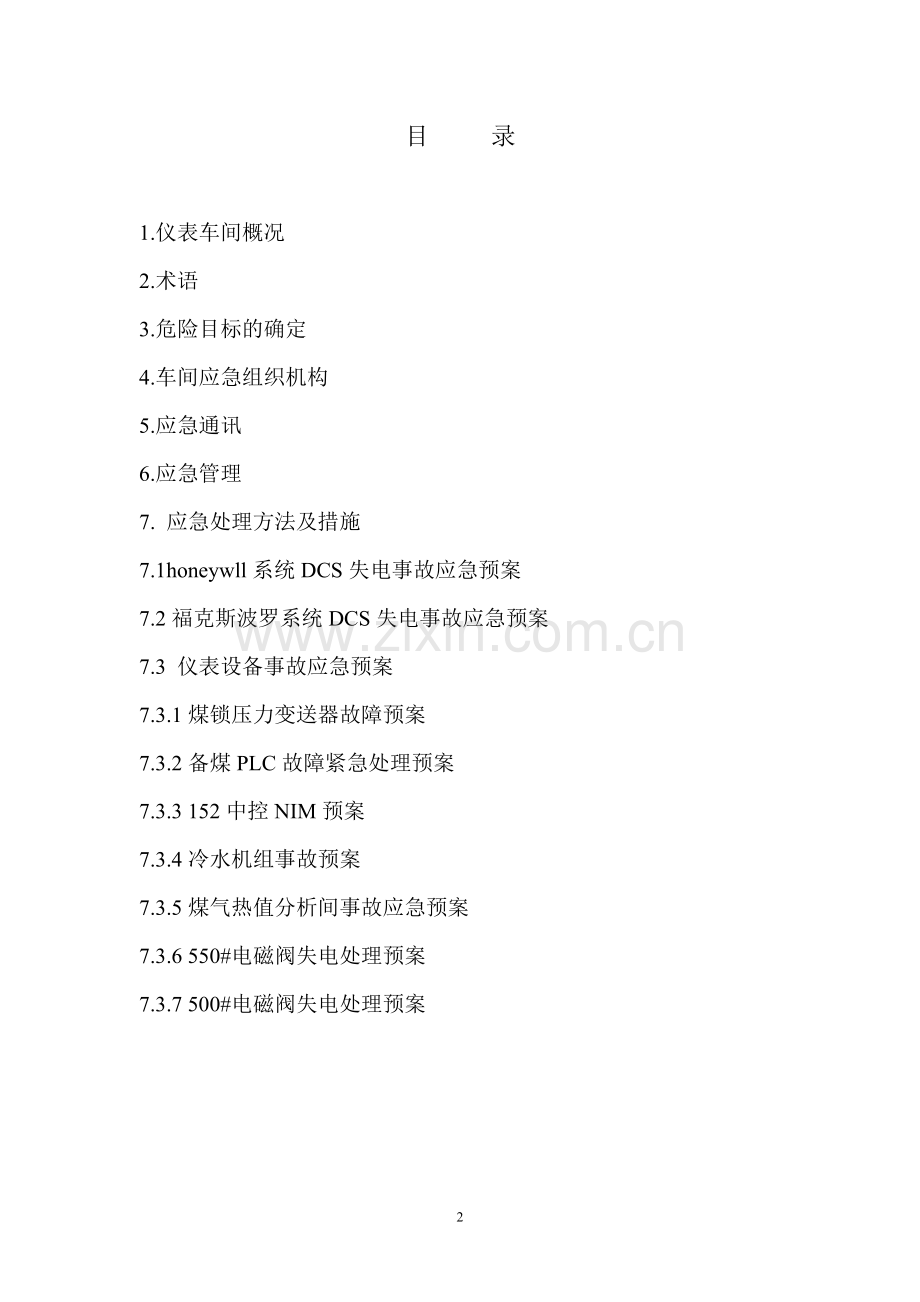

目 录

1.仪表车间概况
2.术语
3.危险目标的确定
4.车间应急组织机构
5.应急通讯
6.应急管理
7. 应急处理方法及措施
7.1honeywll系统DCS失电事故应急预案
7.2福克斯波罗系统DCS失电事故应急预案
7.3 仪表设备事故应急预案
7.3.1煤锁压力变送器故障预案
7.3.2备煤PLC故障紧急处理预案
7.3.3 152中控NIM预案
7.3.4冷水机组事故预案
7.3.5煤气热值分析间事故应急预案
7.3.6 550#电磁阀失电处理预案
7.3.7 500#电磁阀失电处理预案

仪表车间事故应急救援预案
一、义马气化厂仪表车间基本概况
义马气化厂仪表车间共有职工80人，负责全厂仪表的维护保养、火灾报警、气体报警、仪表校验、办公电脑维护等方面的工作，有DCS操作站50台，分别分布在171中央控制室、200#煤、灰锁控制室、甲醇控制室、二甲醚控制室、热电控制室、空分控制室、醋酸控制室。DCS系统分为霍尼韦尔系统、北京和利时系统、爱默生系统、上海福克斯波罗系统、浙大中控系统。DCS系统维护任务分别由5个班组及技术组承担，车间定期对DCS系统的软硬件进行检查、备份。
二、术语
2.1应急救援
指在发生事故，采取的消除、减少事故危害和防止事故恶化，最大限度减低事故损失的措施。
2.2危险目标
指对因危险性质、数量可能引起事故的危险化学品所在场所或设施。
2.3预案
指根据预测危险源、危险目标可能发生事故的类别、危害程度，而制定的事故应急救援方案。要充分考虑现有物质、人员及危险源的具体条件，能及时、有效地统筹指导事故应急救援行动。
2.4危险化学品
指属于爆炸品、压缩气体和液化气体、易燃液体、易燃固体、自然物品和遇湿易燃物品、氧化剂和有机过氧化物、有毒品和腐蚀品的化学品。
2.5重大危险源
指长期的或临时的生产、搬运、使用或者储存危险物品，且危险物品的数量等于或者超过临界量的单元（包括场所和设施）。
三、危险目标的确定
3.1DCS操作站
3.2 171中央控制室气化工段、净化工段、回收工段DCS操作站
3.3热电控制室DCS操作站
3.4空分控制室DCS操作站
3.5甲醇控制室DCS操作站
3.6二甲醚控制室DCS操作站
3.7醋酸控制室DCS操作站
3.8分析间：空分分析间，煤气热值分析间
3.9 现场仪表检维修工作环境
3.10重大危险源1处：200＃放射源
四、车间应急救援组织机构
4.1领导小组
总指挥： 马振营
副总指挥：李帮军 张雪刚 吴凌锋
成员： 赵中河 李俊卿 朱小伟 赵红周 郝琼 李纳 各班班长
4.2组成人员职责
总指挥：1、组织制定事故应急救援预案；
2、负责人员、资源配置、应急队伍的调动；
3、协调事故现场有关工作；
4、批准本预案的启动与终止；
5、组织应急预案的演练。
副总指挥：1、事故现场操作的指挥和协调；
2、现场事故的评估；
3、协助总指挥对现场应急情况做出正确判断；
4、控制紧急情况。
成员： 1、事故发生后，班长作为临时现场指挥人，组织班组成员进行应急处置；
2、临时指挥人向总指挥、副总指挥报告现场情况；
3、协助总指挥、副总指挥进行现场应急救援；
4、保护事故现场及相关数据；
5、听从指挥，服从命令。
五 应急通讯
5.1通讯工具
对讲机，手机，调度电话
5.2应急电话号码
马振营：618；8076 李帮军：6199；8158
张雪刚：669；8076 吴凌锋：65651；
技术组：8026 调度室：3；5625789
气化班：8077； 净化班：8022；
热电班：8068； 空分班：8110；
醋酸班：8168；
安环部：8123、8199、8129、8199、8182
医务室：5625120 保卫科：5625036
消防队：8119、8132
六 应急管理
6.1应急演练
每年对预案进行演练一次，演练前对参演人员进行培训。
6.2管理制度
《仪表车间双基管理制度》

七 应急处理方法及措施
7.1honeywll系统DCS失电应急预案
给DCS供电的UPS突然失电或空气开关跳闸,均可造成DCS失电。待故障排除后，立即给DCS上电，分别恢复启动DCS相关模件。共份两种情况，分述如下：
一、 HPMM运行正常，但IOP卡件全部失电。

HPM
IOIDLE
BACKUP

现象：HPM的状态指示为 IOIDLE为黄色。

此故障只需恢复、启动处于IDLE状态的IOP卡件即可，具体步骤如下：

SYS
STA
NM
1、按 键，调出系统状态图，选中连接UCN状态的

NTWK/HWY
STATUS
2、选中 调出UCN状态显示图。

HPM
IOIDLE
BACKUP

3、查看HPM的状态指示为 IOIDLE为黄色。

4、恢复IOP卡件数据，选中一个IOP 卡件，选命令：

LOAD/SAVE
RESTORE
RESTORE
MODULE
ENTER

DEFAULT
SOURCE
EXECUTE
COMMAND

5、启动IOP卡件，选中需启动的IOP卡件，选命令：

RUN
STATU
STARTUP
→
IOP卡件由原来的IDLE状态变为OK 状态。

6、当启动IOP时，IOP仍处于IDLE 状态，并出现错误提示：DB INVLID。请选中：

ENTER
VALIDATE
IOP DB
RUN
STATU
AO
DB-INVALID

HPMM
OK
BACKUP

7、所有的IOP 卡件均为OK后，HPMM变为 ，恢复正常。

二、 IOP 和HPMM均失电。
HPM
ALIVE
ALIVE

现象为：HPM的状态指示为 ALIVE 为黄色。此故障需启动HPMM

和IOP 卡件，具体步骤如下：首先加载HPMM 模件。
SYS
STATU

NM
1、 按 键，选中连接UCN的
；
NTWK/HWY
STATUS

2、选 ，调出UCN状态图。

HPM
ALIVE
ALIVE
BACKUP

3、查看HPM的状态指示，应为 ALIVE 为黄色。

PROGRAM
LOAD
LOAD/SAVE
RESTORE
HPM
ALIVE
ALIVE

ENTER
4、选中 ，选命令

EXECUTE
COMMAND
DEFAULT
SOURCE

EXECUTE
COMMAND
DEFAULT
SOURCE

HPM
IDLE
IDLE

WARM
STARTUP

STARTUP
RUN
STATES

HPM
IDLE
BACKUP

，然后加载IOP卡件，具体步骤同第一种情况。

三、 其他注意事项：
1、200# DCS控制系统，HPM启动正常后，废锅底部的调节阀（LV-21/22CL033）不能操作，解决办法如下：① TI21CT004 TI22CT004 打手动控制方式，暂时给值 20℃度。
② SW21CL033 SW33CL033 打串级（CAS）方式。
③ RAMP21A RAMP22A 投自动方式即可。
2、200#的PLC 和DCS通讯不上，解决办法如下：
① 煤/灰锁控制室和中控室保持联系，对照两边的模拟量参数。
② 如果不符，关闭副处理器电源，5分钟后，副处理器上电。
③ 接口连线的处理器为主处理器。
3、201#、671# DCS控制系统上电后，需重新加载每一个PM点，步骤如下：
NTWK/HWY
STATUS
SYS
STATS

HPM
NM
选

SLOT
SUMMARY

DETAIL
PROCESS MODULE POINT 选中PM点

EXECUTE
COMMAND
DEFAULT
SOURCE
LOAD
SAVE

LOAD

ENTER
START
选PM点的执行状态（EXEC）

4、671#需加载的PM点有：ESC1201A ESC1201B V1211A CONTROL
V1211B CONTROL
201#需加载的PM点有： PM31A01 PM31C04 PM31A02 PM31A06
PM33B01 PM33B06 PM33B02 PM33D03
5、所有累计量仪表需按RESET 复位后重新累计。
四、HM的启动（HM送电后能够自启动），电源送上电后，K4LCN板显示节点地址后，即为正常。

五、HM的启动过程如下： 电源送上电后，K4LCN板显示节点地址后，即为正常。但在系统图上
为 ALIVE状态，需要重新恢复数据，具体步骤如下：
NODE
STATE
SYS
STATU

NM
按 键，选中连接UCN的

AUTO
LOAD

ENTER
OK

六 、GUS 的启动过程：

LOAD
SYS
STATU

按 输入 W后回车确认，根据提示输入N后

回车确认，显示系统维修画面后正常。

7.2Foxboro 系统DCS失电应急预案
一、在系统正常运行时必须做的工作
1. 硬盘备份
2. 应用数据库文件备份，包括:
控制数据库备份
历史数据库备份
显示数据库备份
其它应用程序备份
其中最重要的是控制数据库的备份
二．控制数据库的备份
⒈CIO控制组态的备份(ICC save_all)
⑴、备份到软盘
进入工程师环境，选择Config®Control_Cfg®Station_Cfg，选择所要备份的CP，插入软盘，在ICC环境中选择Maint®Save all with Format，将所选择的CP的CIO控制组态备份到软盘中。完成该CP的备份后，选择New，换一张软盘对其余的CP进行CIO控制组态做备份。
Save all文件格式是mount格式。如果存盘时出错，应检查软驱以前是否已mount而未做umount。
⑵、备份到硬盘(常用这种方式)
做硬盘备份之前必须关掉ICC组态器
先为每一个CP在硬盘中建立各自的保存控制数据库的目录，再在桌面上左键双击。
C:\＞Documents and setting\FOX＞D:
D:\＞cd空格\opt\fox\ciocfg\api
D:\opt\fox\ciocfg\api＞sh
＄ls
对每一个CP，
＄Save_all 空格<CP名>空格/<保存目录>
例如:＄save_all空格CP4001空格/opt/temp/CP4001
则将CP4001的控制数据库保存在硬盘/opt/temp/CP4001的目录下。
⒉CSA的备份:
用左键双击命令提示符，出现如下信息:
C:\Documents and Settings\Administrator>D:
D:\>sh
﹩cd /usr/fox/csa
﹩ls
﹩mkdir csasave ( D: /usr/fox/csa目录下新建文件夹csasave)
﹩CSA_Save空格csasave ，则/usr/fox/csa/csasave目录保存了CSA数据库。
将①备份到硬盘的 save_all文件，②CSA_Save 目录文件(/usr/fox/csa/csasave)，以及③CP内存映象checkpoint文件(/usr/fox/sp/files/DB*，/usr/fox/sp/files/BB*)，④各个站组态目录文件(/opt/fox/ciocfg/)，保存到其它站的硬盘中。
[注意]:在此之前，应对各个站先做Checkpoint，需要时做Upload。
⒊显示数据库备份:
将D:/OPT文件夹下的YM文件夹备份到其它站的硬盘中即可
三、CP故障处理
单CP故障，更换故障CP后，CP将重新启动，会对控制带来混乱。
容错CP对中一个CP故障，更换故障CP不会对控制带来混乱，但必须按照如下更换步骤:
进入系统管理System，使shadow CP off-line， 选CP， 选底部菜单中的OFFLINE， 选SHADOW，（有待于验证）
然后更换shadow 组件:
旋下shadow 组件上的插头，卸下前面的容错对连接器，将CP卸下， 取下letterbug， 在新CP上装上letterbug， 插入并旋进新CP，装上容错对连接器， 旋下新组件上的插头，
然后 等待新CP reboot 和marriage (冗余对指示灯同时闪一下)后录灯亮至少3分钟。
从系统管理选RESTART退出off-line diagnostics画面。（有待于验证）
四、控制数据库混乱，处理方法:
需离线处理，先对CP控制数据库初始化，然后CP重新启动，再重装CIO组态。
有两种方法:
⒈在工程师站上，进入工程师环境，选择Config®Control_Cfg®Station_Cfg，选择所要初始化的CP，在ICC环境中，选择Maint®Initialize，退出CIO。
重新启动CP，进入CIO，插入save all软盘，在ICC环境中选择Maint®Load all，将所选择的CP的CIO控制组态装入CP，进行检查，退出CIO
⒉CP控制数据库恢复 (CIO控制组态的备份)
⑴、必须关掉ICC组态器。
⑵、重启CP控制器，方法如下:
System→选中CP（如CP2100）→CONFIG→选中F270FT→EQUIP CHG→REBOOT STATION→BOTH
⑶、按下面方法恢复:
用左键双击命令提示符，出现如下信息:
C:\Documents and Settings\Administrator>D:
D:\>sh
﹩cd /opt/fox/ciocfg/api
﹩ls
﹩load_all.ksh空格cp名（如CP2100）空格/cp名
[注意:出现WARNING!LOAD_ALL FAILUERS HAVE OCCURRED 是正常的]
提示:如果load_all 不成功，可以试着拔插一下网线，给机柜停送电。
⑷、System→选中CP（如CP2100）→CONFIG→选中CP/FBM0→EQUIP CHG→GENERAL DOWNLOAD
⑸、System→选中CP（如CP2100）→CONFIG→选中CP/FBM0→NEXT LEVEL →设备DEV（如DEV 214）→EQUIP CHG→ENABLE COMMUNICATIONS

五、在线DAY0重装工程师站后，重装控制数据库的方法:
将原备份到其它工作站上的①CP控制数据库，各个站②组态目录文件(/opt/fox/ciocfg/)，③CSA_Save 目录文件(/usr/fox/csa/csasave) 以及④checkpoint文件(/usr/fox/sp/files/DB*，/usr/fox/sp/files/BB*)拷贝到新工程师站硬盘中的相应位置。
然后恢复CSA:
用左键双击命令提示符，出现如下信息:
C:\Documents and Settings\Administrator>D:
D:\>sh
﹩cd /usr/fox/csa
﹩ls
﹩CSA_Merge空格csasav

7.3仪表设备事故应急预案
7.3.1煤锁压力变送器故障预案
煤锁压力变送器工作环境恶劣，在煤锁操作正常、工况正常的情况下，频繁单向受压（单向受压＞2.8Mpa，每小时达8次），造成部分变送器损坏：膜盒破裂，填充物外泄导致传感器接地，进而影响其它变送器。针对这一情况，做处理预案如下：
一、故障现象
工艺反映煤锁压力泄不掉，压力表堵。现场观察，在煤锁泄压时，压力CP015、CP016等均不能回零；在煤锁充压时，压力CP012、CP013等均不能回零，均有5-30Kpa的示值。
二、故障判断
由于故障是因为某一变送送器间接接地造成的，所以导致故障现象具有“普遍性”，即：所有和故障变送器的安全栅在同一导轨上的变送器，均有相同的故障现象。故，如果将任意变送器A的安全栅从导轨上脱离开后，A变送器的零点提示准确，无漂移，则可判定为存在某一变送器接地（也可能是A），按本预案方法处理。
三、处理方法
1、查找故障变送器
用排查法查找。将被怀疑变送器的电从安全栅处停掉（现场也可以），要将电源的正、负线同时断开，此时，如果其它变送器零点指示准确，则为本变送器发生故障；否则本变送器无问题，判断下一个，直到找出故障变送器为止。
2、解决故障
更换变送器。将一块适当、完好的变送器，设好位号、量程等参数，换上。如果没有合适的变送器可换，则应将故障变送器的电停掉（正、负线同时断开），以便其它变送器
