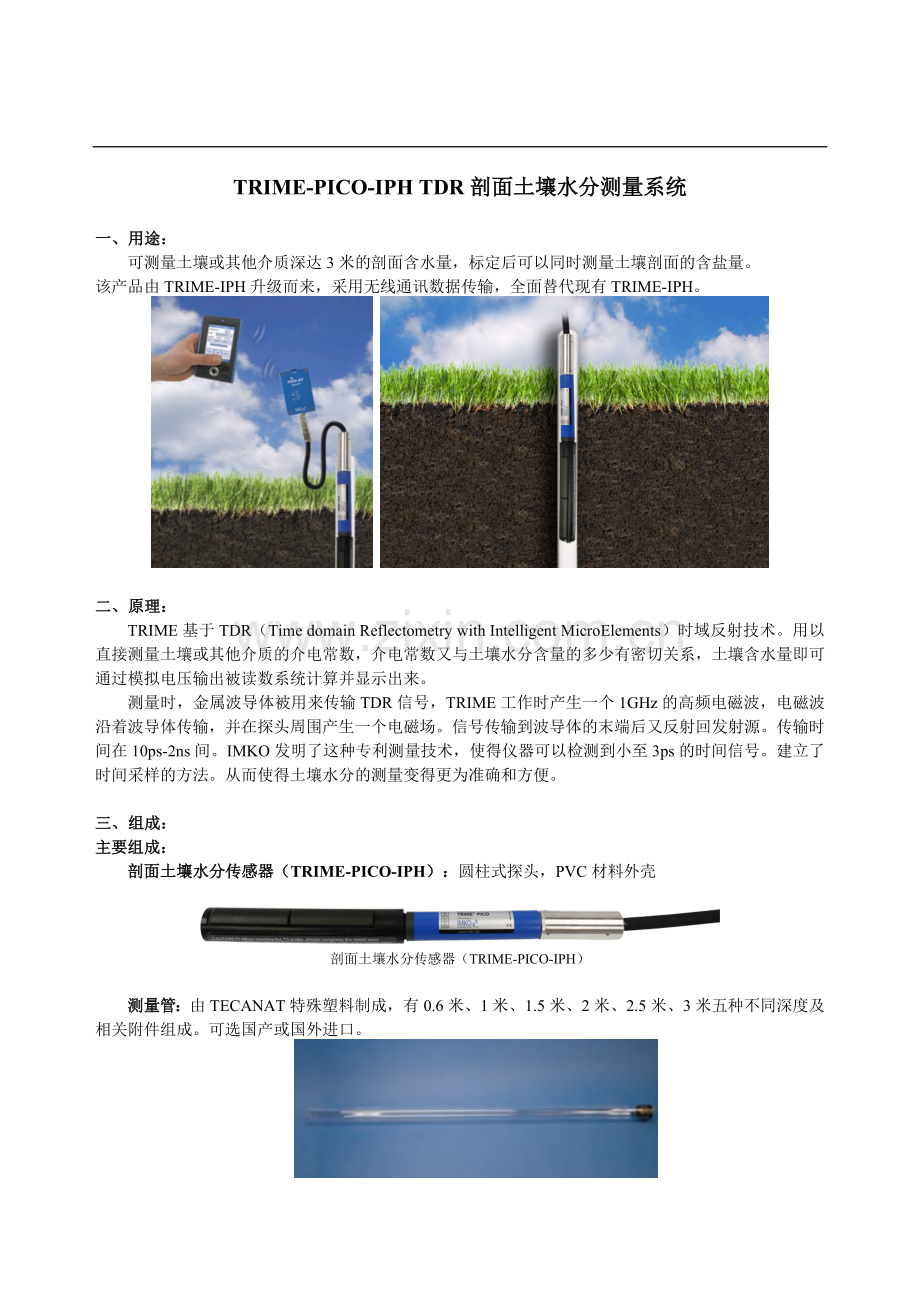

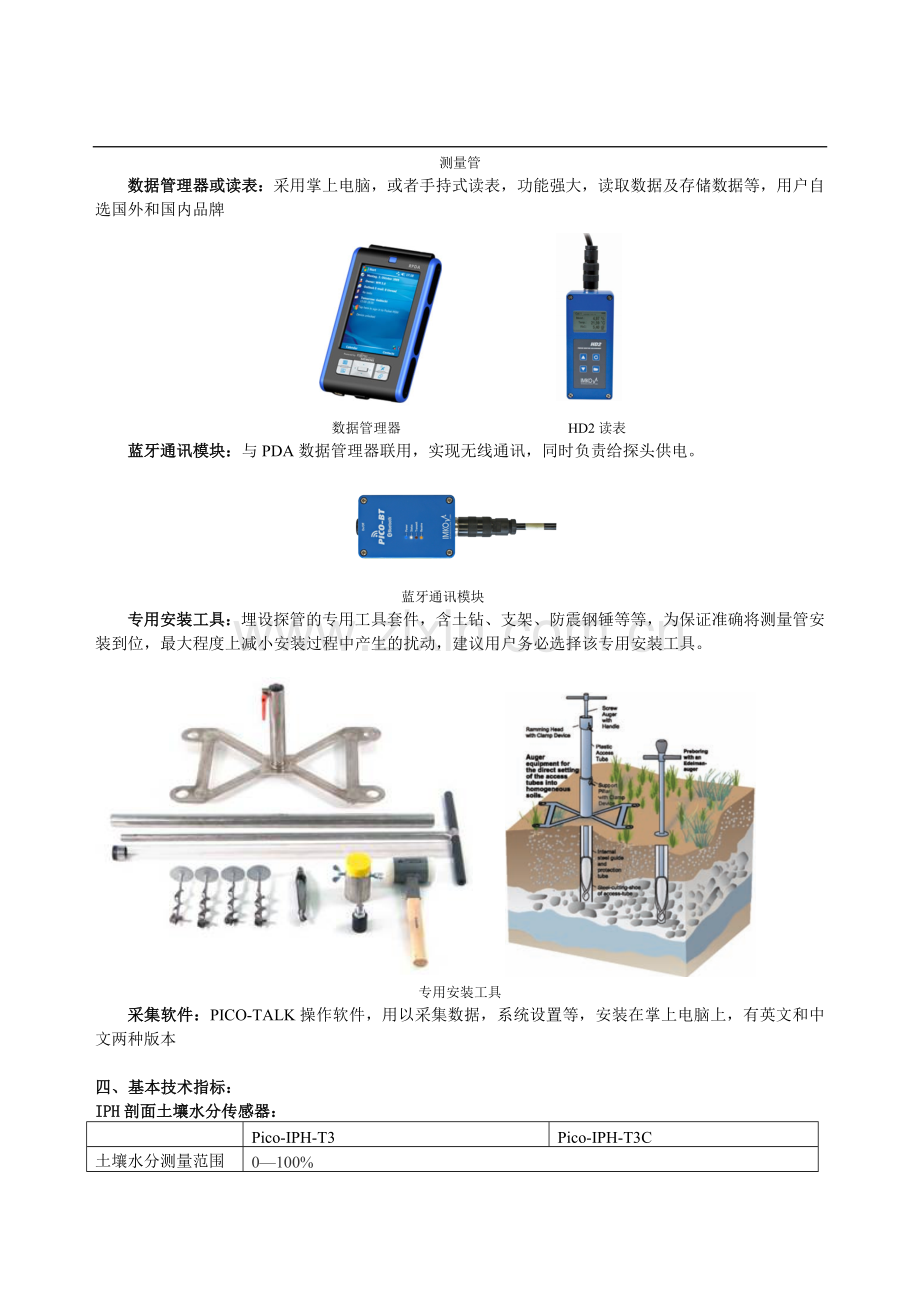

TRIME-PICO-IPH TDR剖面土壤水分测量系统一、用途：可测量土壤或其他介质深达3米的剖面含水量，标定后可以同时测量土壤剖面的含盐量。该产品由TRIME-IPH升级而来，采用无线通讯数据传输，全面替代现有TRIME-IPH。二、原理： TRIME基于TDR（Time domain Reflectometry with Intelligent MicroElements）时域反射技术。用以直接测量土壤或其他介质的介电常数，介电常数又与土壤水分含量的多少有密切关系，土壤含水量即可通过模拟电压输出被读数系统计算并显示出来。测量时，金属波导体被用来传输TDR信号，TRIME工作时产生一个1GHz的高频电磁波，电磁波沿着波导体传输，并在探头周围产生一个电磁场。信号传输到波导体的末端后又反射回发射源。传输时间在10ps-2ns间。IMKO发明了这种专利测量技术，使得仪器可以检测到小至3ps的时间信号。建立了时间采样的方法。从而使得土壤水分的测量变得更为准确和方便。三、组成：主要组成：剖面土壤水分传感器（TRIME-PICO-IPH）：圆柱式探头，PVC材料外壳剖面土壤水分传感器（TRIME-PICO-IPH）测量管：由TECANAT特殊塑料制成，有0.6米、1米、1.5米、2米、2.5米、3米五种不同深度及相关附件组成。可选国产或国外进口。测量管数据管理器或读表：采用掌上电脑，或者手持式读表，功能强大，读取数据及存储数据等，用户自选国外和国内品牌数据管理器 HD2读表蓝牙通讯模块：与PDA数据管理器联用，实现无线通讯，同时负责给探头供电。蓝牙通讯模块专用安装工具：埋设探管的专用工具套件，含土钻、支架、防震钢锤等等，为保证准确将测量管安装到位，最大程度上减小安装过程中产生的扰动，建议用户务必选择该专用安装工具。专用安装工具采集软件：PICO-TALK操作软件，用以采集数据，系统设置等，安装在掌上电脑上，有英文和中文两种版本四、基本技术指标： IPH剖面土壤水分传感器： Pico-IPH-T3 Pico-IPH-T3C 土壤水分测量范围 0—100% 电导率范围 0-6dS/m 6-12dS/m 12-50dS/m 0-40%测量精度 ±2% ±3% 需要材料特殊标定（仅限T3C/44） 40-70%测量精度 ±3% ±4% 测量重复精度 ±0.3% ±0.5% 温度导致的漂移 ±0.3% 温度测量范围 -15℃~+50℃ 温度测量精度 ±0.2℃ 操作温度范围 -15℃~+50℃（可定制其他温度量程）测量体积 3L（180mm x Ф150mm） 2L（110mm x Ф150mm）适用土壤非均质土壤均质土壤，盐土传感器长度 180mm 110mm 电缆长度标配3.5m的7芯缆线标定出厂按矿物质土标定。用户可自行使用TrimeTool进行重新标定，最多可做15条自定义标定曲线测量管内/外径 42mm/44mm 测量管长度 0.6m, 1m，1.5m, 2m，2.5m, 3m 供电要求 7-24VDC 耗电情况 2.3s测量过程中，12V时，为100mA 数据管理器：数据管理器 Rugged PDA CPU Based on Intel® XScale microarchitecture 操作系统 Microsoft Windows Mobile 显示屏 3.5’全彩TFT LCD, QVGA 65536色，分辨率：480x640，TFT触摸屏内存 256MB Flash ROM，64MB SDRAM 电池 1700mAh锂电池，可充电防水等级 IP65 通讯方式蓝牙2.0，W-LAN (IEEE 802.11g)，WiFi 重量 0.5Kg 随机附件基座，触摸笔，USB电缆，充电器，软件光盘，使用手册等人机工程学特性 4 个可编程应用程序快速启动键、5 向导航按键、录音按键工作湿度范围 90% 相对湿度工作温度范围 0°C 到 40°C 蓝牙通讯模块：功能实现无线通讯，同时负责给探头供电蓝牙通讯 Bluetooth 2.0兼容，工作范围：最远10m 工作温度 -20℃~+70℃ 供电 1000mAh Ni-MH电池（4x1.2V），充满电后，支持大于1500次测量适合的探头 PICO64，PICO32，PICO-IPH HD2读数表：功能用于读取水分数据，注意该读数表只能读数，无存储功能，可显示土壤水分，温度和电导率适合的探头 PICO-IPH，PICO64，PICO32 电池 4.8V DC 2000mAh，充满电可供5000次测量防水等级 IP67 五、产地：德国
