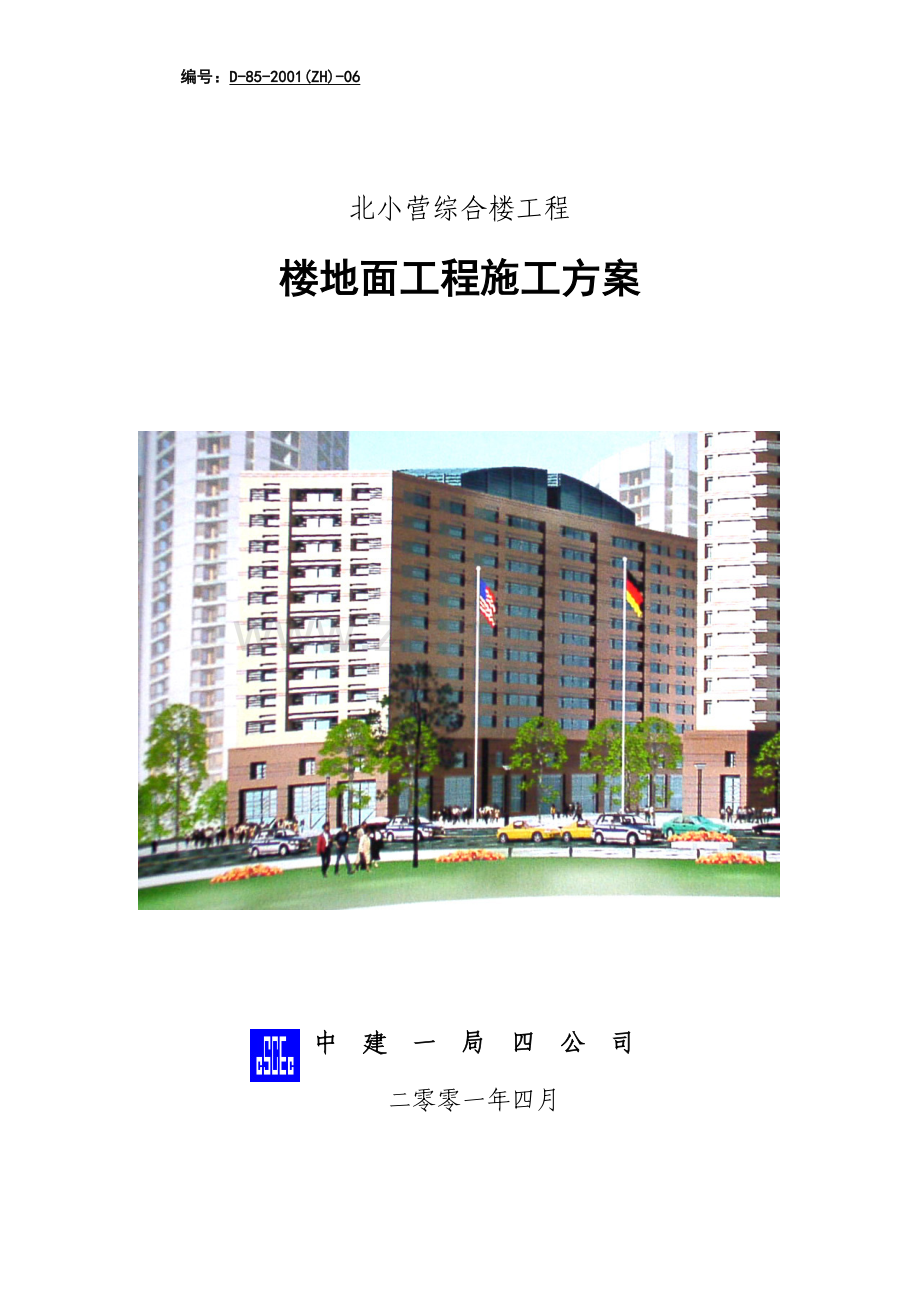

北小营综合楼工程
楼地面工程施工方案

中 建 一 局 四 公 司
二零零一年四月

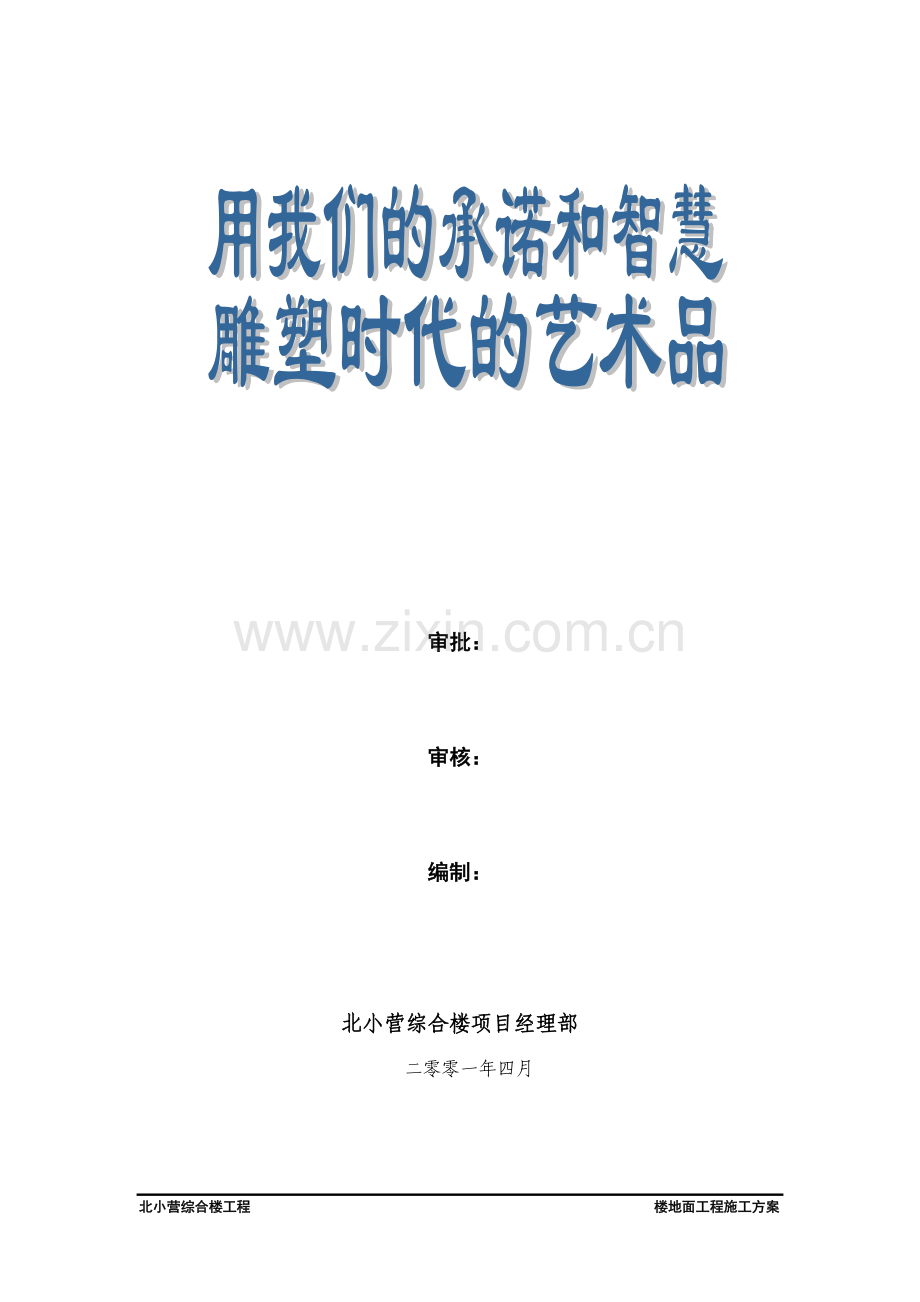

审批：

审核：

编制：

北小营综合楼项目经理部
二零零一年四月
施工方案调整变更索引表

序号
页码
章节号
更改内容
更改人
日期
备注

中建一局(集团)四公司 北小营综合楼楼地面工程施工方案
目 录
1. 概 况 3
1.1 工程概况 3
1.2 工程承包方式 4
1.3 施工条件 4
1.4 生活安排 4
2. 施工总体安排 4
2.1 施工准备 4
2.2 施工手续 5
2.3 材料码放 5
2.4 审图 6
2.5 管理人员及劳务人员培训 6
3. 主要施工方法 6
3.1 施工顺序 6
3.2 卫生间、开水间防滑地砖楼面 6
3.3 办公用房地砖楼面 8
3.4 公共部分花岗岩楼面 9
3.5 水泥砂浆楼面 11
3.5 车库耐磨地面 13
3.6 不同面层间的过度处理 15
4. 技术质量保证措施 15
4.1 进场材料质量标准及验收 15
4.2 砂浆、混凝土搅拌 15
4.3 楼地面施工 15
4.4 验收 17
4.5 资料标准 17
4.6 其他 17
5. 成品保护、安全、消防文明施工措施 17
6.附录
附图1-6
1. 概 况
1.1工程概况
楼地面形式：花岗岩楼面、地砖楼面、水泥砂浆楼面、车库涂料地面。
序号
地面
部位
做法
工程量
1
地砖地面
400×400
米黄色通
体砖
办公室
1、8厚铺地砖楼面
2、撒素水泥面（洒适量清水）
3、40厚1:4干硬性水泥砂浆
4、素水泥浆结合层一道
5、钢筋混凝土楼板

8085m2
2
防滑地砖
地面

卫生间、开水间
1、8厚铺地砖楼面，干水泥擦缝）
2、撒素水泥面（洒适量清水）
3、20厚1:4干硬性水泥砂浆结合层
4、素水泥浆结合层一道
5、15-20厚（最高处）1:2:4细石混凝土
从门口处向地漏找泛水
6、聚氨酯防水涂膜防水层
（1）刷0.6厚聚氨脂防水涂膜防水层
（2）刷0.6厚聚氨脂防水涂膜防水层
（3）基层表面满刷底涂一层
7、素水泥浆结合层一道
8、钢筋混凝土楼板

216m2
3
防滑地砖
地面

值班室
1、8厚地砖楼面
2、撒素水泥面（洒适量清水）
3、40厚1:4干硬性水泥砂浆
4、素水泥浆结合层一道
5、钢筋混凝土楼板

21m2
4
磨光花岗
岩地面
500×500
西班牙粉红B
公共走廊楼梯间等
1、铺20厚花岗岩楼面灌稀水泥浆擦缝
（磨光）
2、素水泥面（洒适量清水）
3、30厚1:4干硬性水泥砂浆结合层
4、钢筋混凝土楼板

2086m2
5
地砖地面
300×300
冷冻机房电梯机房等
1、8厚铺地砖楼面
2、撒素水泥面（洒适量清水）
3、40厚1:4干硬性水泥砂浆
4、素水泥浆结合层一道
5、钢筋混凝土楼板

1191m2
6
车库涂料
地下二层车库
1、车库地面涂料
2、150厚豆石混凝土（配筋φ6@200）
随打随抹光，按地漏平面图及所给标
高，向地漏处找泛水。
3、300厚3:7灰土
4、素土分层夯实

5000m2
7
车库涂料
首层地下一层车库坡道
1、车库地面涂料
2、50厚豆石混凝土随打随抹光，按
地漏平面图及所给标高，向地漏处找
泛水。
3、钢筋混凝土楼板

7363m2
8
水泥砂浆
楼面
储藏室工具间
1、20厚1：2.5水泥砂浆压实赶光
2、素水泥浆结合层一道
3、30厚1：2：4干硬性细石混凝土
4、钢筋混凝土楼板
217m2
1.2 工程承包方式
车库地面 ：四川遂宁
二层至四层楼面：江苏句容二建
五层、六层楼面及楼梯间：江苏金坛建安公司
二层-四层：江苏省句容二建
1.3 施工条件
1、内外墙体砌筑及门框安装已完成并经过验收。吊顶天棚的吊杆已经固定完毕，墙面的第一遍耐水腻子施工完毕。
2、施工用水从就近取水点接取，施工用电从就近的三级电箱接取。
1.4 生活安排
楼地面工程中各部分人员生活安排由各承包方自行负责。
2. 施工总体安排
2.1 施工准备
2.1.1测量准备
每层每个房间必须提供建筑+1.0米线。
2.1.2机具、材料及人员的配备
1、机具
序号
机具名称
规格
单位
数量
备注
1
砂浆搅拌机
强制式350
台
1

2
龙门架
50型
台
2

3
滚筒

个
3

4
手推车

辆
10

2、材料
水泥：水泥采用P.O32.5#普通硅酸盐水泥，严禁混用不同品种、不同标号的水泥。
砂：采用中砂，含泥量不应大于3％。
磨光花岗石板材：表面光亮，色泽鲜明，晶体裸露，技术要求的规格公差、平度偏差、角度偏差、磨光板的光泽度、棱角缺陷、裂纹、划痕、色调、色线和色斑等应符合现行的行业标准《花岗石建筑板材》的规定。
地砖：应符合现行的国家建材标准和相应的产品的各项技术指标。
3）人员：瓦工的数量和工作质量必须能够满足施工进度。
2.2 施工手续
现场所有专业工人必须具备上岗证，并经过项目经理部安全部门的教育和培训。
2.3 材料码放
2.3.1 花岗岩石材
由物资部牵头负责进场,进行认真挑选,查出石材的规格尺寸，色泽是否符合设计要求，有缺边，掉角，明显划痕，暗伤，色差较大的缺陷石材要另行堆放和退场。石材码放按指定区域如下图码放。
石材光面对光面，毛面对毛面。

柔性材料保护石材边角
不受损伤 木方

2.4 审图
施工前认真查阅图纸、方案、相关安全质量规范，做到尽可能把问题解决在前面。
2.5 管理人员及劳务人员培训
项目协调部按规定对项目相关部门及分包进行方案、措施交底（包括书面和口头）；每周二下午1：30利用简短时间，由分包管理层向其操作层进行方案、措施交底（包括书面和口头），并由项目协调部和质量部参加。
3. 主要施工方法
3.1 施工顺序
施工顺序：先上后下，先内后外。先做样板，通病会诊后大面积开展工作。
3.2 卫生间、开水间防滑地砖楼面
3.2.1 布砖原则
1）卫生间地砖的规格为297×297防滑砖，砖缝宽度为3mm。门居墙中放置。
2）卫生间的2块地砖与3块墙砖对缝。
3）阳角对称，开间内部双向对称，不能对称的砖位于对装饰效果影响较小的部位。
3.2.2 施工工艺
基层清理打磨→涂刷防水附加层→涂刷第一遍聚氨酯涂膜防水层（4h表干后）→涂刷第二遍聚氨酯涂膜防水层→闭水试验→15-20厚细石混凝土找坡层（向地漏找泛水）→弹线、分格、排砖→20厚1：4干硬性水泥砂浆粘贴8厚防滑地砖→养护→二次闭水试验
1）基层清理打磨
对基层进行严格的打磨处理，使之达到找平后的标准。
2）防水层施工
采用聚氨酯涂膜防水，涂刷两遍(第一层厚0.6mm，第二层厚0.6mm，四周上翻500mm高)。具体施工方法详见《防水施工方案》
涂膜防水材料严格按聚氨酯甲料：聚氨酯乙料：二甲苯=1：1.5：0.2（重量比）配合比进行拌合，并用电动搅拌机进行强力搅拌。
附加层的施工：地面的地漏、管根、出水口、卫生洁具等根部（边沿），阴、阳角等部位，在大面积涂刷前，先涂刷第一道涂膜防水材料，常温4h后，再刷第二道涂膜防水材料，24h实干后，进行大面积涂膜防水层施工。
涂膜防水做完，经检查验收合格后可进行蓄水试验，24h无渗漏，可进行面层施工。面层施工完毕，必须做二次泌水试验。
3）混凝土找坡层施工
基层表面清理干净，细石混凝土宜采用机械搅拌和机械振捣。浇筑时混凝土的坍落度应控制在10mm，振捣密实。注意向地漏找好泛水。
4）弹线、分格、排砖
根据排砖大样图（附图1）所示地砖尺寸及排列方式来放线，进行预排。
4）地砖施工
A.选砖、浸砖
在铺贴前，对面砖的规格尺寸、外观质量、色泽等要进行预选，并预先湿润后凉干待用。
B. 刷素水泥浆
在基层上洒水湿润，均匀涂刷厚度为2 mm 的素水泥浆（水灰比为0.4-0.5），涂刷面积不要过大，做到随刷、随铺贴。
C. 铺砖
使用1：4水泥砂浆。用橡皮锤敲击，使其密实，平整。每完成一排或一个面使用铝靠尺找平或在基准点拉线控制。卫生间地砖同室外地面相平。等砖铺设完后对平整度和灰缝调整检查，待水泥初凝后浇水养护，48小时内禁止上人。
D. 勾缝
待水泥砂浆达到足够强度后，用黑颜色色的1：1水泥砂浆进行勾缝，勾缝必须密实饱满。缝内深度为砖厚的1/3。然后将地砖表面清扫干净，并加以保护。
E. 养护
铺完砖24h后，洒水养护，时间≥7d 。
3.3 办公用房地砖楼面
3.3.1 布砖原则
1）办公用房的规格为397×397地砖，砖缝宽度为3mm。
2）开间以中心线为起点对称布置。进深方向以柱为起点，向两边排砖保障柱子周围的两块半砖对称。
3.3.2 施工工艺
基层清理打磨→找标高弹线，弹铺砖控制线，预排→40厚1：4干硬性砂浆铺贴地砖→勾缝→养护→踢脚板安装
1）基层清理打磨
同卫生间、开水间基层清理打磨。
2）地砖施工
用1：4的干硬性水泥砂浆。方法同卫生间、开水间地砖施工
3）踢脚板安装（成品瓷砖踢脚）
A．踢脚板的立缝与地面缝对齐。踢脚板的高度为120mm。
B．粘贴前，砖块材浸水凉干，墙面刷水湿润。
C．铺设时在房间墙面两端头阴角处各镶贴一块砖，以此砖上楞为标准挂线，开始铺贴，砖背面朝上抹粘结砂浆（配合比为1：2水泥砂浆）保障砂浆粘满整块砖,及时粘贴在墙上,砖上楞要跟线并立即拍实,随之将挤出砂浆刮掉,将面层清洗干净。
3.4 公共部分花岗岩楼面
3.4.1 花岗岩石材的布置原则
以中心线为标准，中间布置三块粉红色G1655，两边150宽黑边对称布置。厚度为25mm。排砖参照附图3.
3.4.2 施工工艺
基层清理打磨→找标高弹线，弹铺贴石材控制线，预排→25厚1：4干硬性砂浆铺贴石材→养护→踢脚板安装→打蜡
1）基层清理打磨
同卫生间、开水间基层清理打磨。
2）找标高弹线，弹铺贴石材控制线，预排
用墨斗弹出走道内地面中心线，在墙面上弹出地面水平标高线，便于检查和控制施工。根据大样图（附图3）所示石材尺寸及排列方式来放线，进行预排。
3）铺贴花岗岩石材
板材在铺砌前应先先浸水湿润，阴干后或擦干备用。
铺基准石：根据图纸及标高的要求，在走道长方向内铺贴基准石，作为施工时标准，间距不大于5m。便于拉线施工，基准石须有主管工长检查合格后方可进行大面积施工。
大面积施工：作业前一天洒水，湿润阴干，无积水。基层上刷素水泥浆一遍，内掺适量的TC建筑胶，然后铺3--5cm的干硬性水泥砂浆，以手抓成团，落地散花为宜。然后将石材虚铺在干硬性砂浆上，用锤振实，然后掀开，在凹陷处用砂浆补平，在干硬性砂浆上浇上内掺TC建筑胶的水泥浆，再将石材铺在上面，用橡皮锤砸到标高位置，要求四角找平，接缝平直，石材密缝粘贴，缝宽≤1mm。将挤出的水泥浆用棉纱擦净，用灰刀将石缝划出。
石材切割：有些石材按图纸要求进行切割，将待切割的石放在木方上，用卷尺量出切割位置，将切割处贴上纸胶带，在纸胶带上弹出切割线进行切割。
对于当日不能完成的作业面，石材边口处浆砂浆做斜坡处理，以免损伤石边角。施工过程中，随时用铝靠尺检查平整度。石材铺设完成后，检查平整度，石材接缝高低差，缝隙平直情况。调整分格后，浇水养护，48小时内禁止上人。
4）打腊：打腊时腊要洒布均匀，不露底色色泽一致，表面干净。
3.5 水泥砂浆楼面
3.5.1 施工工艺
基层处理、洒水湿润→抹30厚1：2：4的干硬性细石混凝土→找标高、弹线→洒水湿润→灰饼和标筋→刷水泥浆结合层→刷水泥浆结合层→铺水泥砂浆面层→木抹子搓平→铁抹子压第一遍→第二遍压光→第三遍压光→养护
1）基层处理
将基层上的灰尘扫掉，用钢丝刷和錾子刷净、剔掉灰浆皮和灰渣层，用10%的火碱水溶液刷掉基层上的油污，并用清水及时将碱液冲净。用喷壶将地面基层均匀洒水一遍。
2）铺30厚细石混凝土找平层
铺设时先刷一遍水泥浆，其水灰比宜为0.4-0.5，并随刷随铺设找平层。
细石混凝土宜采用机械搅拌和机械振捣。浇筑时混凝土的坍落度应控制在10mm，振捣密实。浇水养护。
3）找标高线
待找平层达到强度后，根据墙上的+100cm水平线，往下量测出面层标高，并弹在墙上。
3）洒水湿润
用喷壶将地面基层均匀洒水一遍。
4）抹灰饼和冲筋
根据房间内四周墙上弹出面层标高水平线，拉水平线抹体积比为1：2.5灰饼（5cm×5cm），横竖间距1.5m ，灰饼上平面为地面面层的标高。如房间叫较大在需在灰饼间冲筋，宽度为5cm，用木抹子拍抹成与灰饼上表面相平。
6）刷水泥浆结合层
在铺设水泥砂浆之前，涂刷水泥浆一层，水灰比为0.4-0.5（涂刷前将抹灰饼的余灰清扫干净，再洒水湿润），不要涂刷面积过大，随刷随铺面层砂浆。
7）铺水泥砂浆面层
水泥砂浆面层的厚度为20mm厚，体积比为1：2.5。
在灰饼之间（或标筋之间）将砂浆铺均匀，然后用木刮杠按灰饼高度刮平。铺浆时如果灰饼（或标筋）已硬化，木刮杠刮平后，同时将利用过的灰饼（或标筋）敲掉，并用砂浆填平。
8）木抹子搓平
木刮杠刮平后，立即用木抹子搓平，从内向外退着操作，并随时用2m靠尺检查其平整度。在水泥初凝前完成抹平工作。
9）铁抹子压第一遍
木抹子搓平后立即用铁抹子压第一遍，直到出浆为止，如果砂浆过稀表面有秘水现象，均匀撒一遍干水泥和砂（1：1）的拌合料（砂子要过3mm筛），再用木抹子用力抹压，使干拌料与砂浆紧密结合为一体，吸水后用铁抹子压平。上述操作均在砂浆初凝前完成。
10）第二遍压光
面层砂浆初凝后，人踩上去，有脚印但不下陷时，用铁抹子压第二遍，边抹压边把凹处填平，要求不漏压，表面压平、压光。
11）第三遍压光
在水泥砂浆终凝前进行第三遍压光（人踩上去稍有脚印），铁抹子抹上去不再有抹纹时，用铁抹子把第二遍抹压时留下的全部抹纹压平、压实、压光（必须在终凝前完成）。
12）养护
地面压光完成后24h，铺锯末或其它材料覆盖洒水养护，保持湿润，养护时间≥7d当抗压强度达5MPa才能上人。
13）水泥砂浆踢脚施工
根据规定墙基体有抹灰时，踢脚板的底层砂浆和面层砂浆分两次抹成。墙基体不抹灰时，踢脚板只抹面层砂浆。
踢脚板底层水泥砂浆：清洗基层，洒水湿润后，按+100cm标高线向下量测踢脚板上口标高，吊垂直线确定踢脚板抹灰厚度，然后拉通线、套方、贴灰饼、抹1：3水泥砂浆，用刮尺刮平、搓平整，扫毛浇水养护。
抹面层砂浆：底层砂浆抹好，硬化后，上口拉线贴粘靠尺，抹1：2.5水泥砂浆，用灰板托灰，木抹子往上抹灰，再用刮尺板紧贴靠尺垂直地面刮平，用铁抹子压光，阴阳角、踢脚板上口用角抹子溜直压光。
3.5 车库耐磨地面
3.5.1 施工工艺
地下二层：基层清理→素土夯实→300厚3：7灰土垫层→弹标高线支模板→150厚豆石混凝土随打随抹光→车库耐磨地面涂料
地下一层、首层：基层清理→浇水湿润→弹标高线支模板→50厚豆石混凝土随打随抹光→车库耐磨地面涂料
3.5.2灰土垫层
1）灰土拌合料的体积比：熟石灰：粘土=3：7，具体的施工要求及做法详见《回填土施工方案》
2）灰土的质量检查，宜用环刀取样，测定其干密度。灰土的质量标准见表：
项次
土料种类
灰土最小干密度
1
2
3
粉土
粉质粘土
粘土
1.55
1.50
1.45
3.5.3 豆石混凝土找平层施工
1）豆石混凝土的强度等级为C15,钢筋网片为φ6@200。按照分格为独立的钢筋网片。
2）对于车库部位的混凝土找平层，需按地漏平面图（见图4）及所给标高，向地漏处找泛水。
3）豆石混凝土的浇筑，见结构部分施工组织设计。地下二层豆石混凝土的浇筑采用隔跨跳跃式浇筑的方法，浇筑前铺设一层塑料布，保障密实，搭接处宽度≥150mm。首层及地下一层的混凝土可采取连续浇筑的形式，分格缝采用无齿锯切割。分格缝的处理见（附图5）所示。
4）抹光的方法参见水泥砂浆楼面的抹光。
3.6 不同面层间的过度处理
不同面层间的过度处理见附图6所示。
4. 技术质量保证措施
4.1 进场材料质量标准及验收
序号
材料名称
质量标准
验收批组批规则数量
1
水泥
《硅酸盐水泥、普通硅酸盐水泥》GB175-92
同厂家、同品种、同标号、同出厂编号并一次进场的水泥每200t一组
2
砂子
《普通混凝土用砂质量标准及检验方法》JGJ52-92
同产地、同规格、进场时间每600t一组
3
石
《普通混凝土用碎石或卵石质量标准及检验方法》JGJ53-92
同产地、同规格、进场时间每600t一组
4
混凝土和
水泥砂浆
《混凝土结构工程施工及验收规范》GB50204-92
同配合比，每一层建筑地面工程不应少于一组，当每层建筑面积超过1000m2时，每增加1000m2各增做一组试块，不足的按1000m2计算
4.2 砂浆、混凝土搅拌
砂浆、混凝土搅拌时注意投料顺序，搅拌充分，保障砂浆的和易性，并做好稠度检测，严格按照配合比进行。对于现场搅拌的砂浆、混凝土，每日计量砂、石的含水率，确定施工配合比。这一工作由现场的试验室完成。
4.3 楼地面施工
1）地面与楼面各层的坡度、厚度、标高和平整度等应符合设计规定；
2）地面与楼面各层的强度和密实度应符合设计要求，上、下层结合应牢固；
3）变形缝的宽度和位置、块材间缝隙的大小，以及填缝的质量等应符合要求；
4）各类面层对水平面或设计坡度的允许偏差，不应大于房间相应尺寸的0.2%，但最大偏差不应大于30mm。供排除液体用的带有坡度的面层应作泼水试验，以能排除液体为合格；
5）块料面层相邻两块料间的高差，不应大于下表的规定：
序号
块料面层名称
允许偏差mm
1
2
地砖
花岗岩板材
1
0.5
6）各种面层与基层的结合应良好，应用敲击方法检查，不得空鼓。
7）地面与楼面面层不应有裂缝、脱皮、麻面和起砂等现象。踢脚板或踢脚条与墙面应紧密结合。
8）面层中块料行列（接缝）在5m长度内直线度的允许偏差不应大于下表的规定；
序号
面层名称
允许偏差mm
1
2
地砖
花岗岩板材
3
2
9） 地面与楼面各层厚度的偏差，在个别地方其偏差不得大于该层厚度的10%，在铺设时检查。
10）地面与楼面各层的表面平整度，应用2m长的直尺检查，如为斜面，则应用水平尺和样尺检查。各层表面对平面的偏差不应大于下表的规定。
项次
层次
材料名称
允许偏差（mm）
1
基土
土
15
2
垫层
灰土、混凝土
10
3
找平层
水泥砂浆结合层
5
4
面层
水泥砂浆、混凝土、地砖
花岗石面层
4
2
1
4.4 验收
严格按照质量评定中的观感要求，阴阳角方正，平整度的相关要求严格把关。
4.5 资料标准
必须符合公司颁发的《建筑工程施工技术资料管理实用手册》（1999年版）、《技术资料管理方案》规定。将原材的出厂证明等送至技术管理部收存归档。
4.6 其他
未尽事宜，执行相关规范、标准、规程。
5. 成品保护、安全、消防文明施工措施
5.1 地面与楼面各层完工后，应做好各层的保护工作 ，防止碰撞，影响工程质量，造成工程缺陷。在其成品面层上作业的工作人员，不得穿鞋踩踏，使用的工具（包括梯子）应用棉布包裹，禁止任何利器直接丢放在面层上。
地砖、石材施工完成后，将场地清理干净。在石材表面用纸壳或塑料布满铺，进行成品保护，并立一醒目标示“石材成品，请注意成品保”。
5.2 使用手提电动机时,接好地线及防漏电保护开关，使用前应先空运转,确定完好无误后,方可正式使用。
5.3 夜间施工时，使用３６Ｖ低压灯进行照明。
5.4 使用龙门架作垂直运输工具时，待联系好上落信号，吊笼平层稳定后，才能进行装卸作业。
5.5 使用砂浆搅拌机搅拌砂浆，往拌筒内投料时，拌叶转动时不得用脚踩或用铁铲、木棒等工具拨刮筒口的砂浆或材料。
5.6 尽可能减少对工地周围居民的噪声污染，夜间照明灯光不得射向附近的居民楼。施工垃圾采用容器调运，分类存放处理，禁止随意抛洒。
