钢筋名词及相关要求

“受力钢筋”
“受力钢筋” 是梁柱类条线状构件“纵向受力钢筋”的简称，确定原则有三：
1) 根据构件在承受荷载作用及地震等其他因素作用下，在结构中长生的效应（强度、刚度、抗裂度）的计算结果；
2) 应≥该类构件最小配筋率；
3) 满足最小配筋要求来配置的钢筋，譬如《混凝土结构设计规范》（GB 50010-2002）第10.2.1条的规定：钢筋混凝土梁纵向受力钢筋的直径，当梁高h≥300mm时，不应小于10mm;当梁高h<300mm时，不应小于8mm必须满足。

抗震框架梁上部跨中通长钢筋
抗震框架梁上部跨中通长钢筋须满足：《建设抗震设计规范》（GB 50011-2001）6.3.4的规定：梁的纵向钢筋配置，尚应符合下列各项要求：沿梁全长顶面和底面的配筋，一、二级不应少于2φ14，且分别不应少于梁两端顶面和底面纵向配筋中较大截面面积的1/4，三、四级不应少于2φ12；
一、二级框架梁内贯通中柱的每根纵向钢筋直径，对矩形截面柱，不宜大于柱在该方向截面尺寸的1/20；对圆形截面柱，不宜大于纵向钢筋所在位置柱截面弦长的1/20。

梁上部钢筋
梁上部钢筋应符合《混凝土结构设计规范》（GB 50010-2002）第10.2.7条  规定：在混凝土梁中，宜采用箍筋作为承受剪力的钢筋。
当采用弯起钢筋时，其弯起角宜取45°或60°；在弯起钢筋的弯终点外应留有平行于梁轴线方向的锚固长度，在受拉区不应小于20d，在受压区不应小于10d，此处，d为弯起钢筋的直径；梁底层钢筋中的角部钢筋不应弯起，顶层钢筋中的角部钢筋不应弯下。

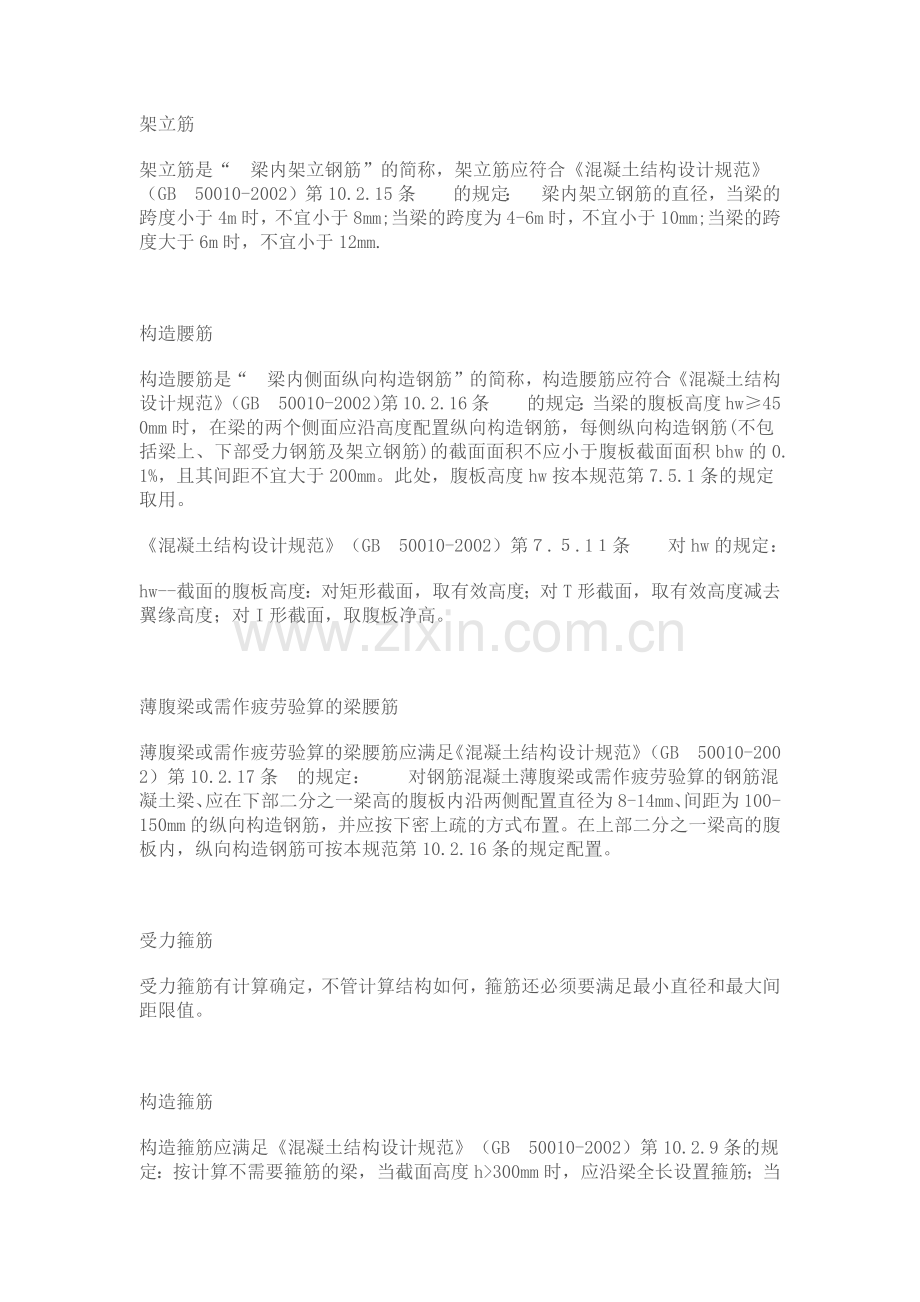

架立筋
架立筋是“ 梁内架立钢筋”的简称，架立筋应符合《混凝土结构设计规范》（GB 50010-2002）第10.2.15条  的规定： 梁内架立钢筋的直径，当梁的跨度小于4m时，不宜小于8mm;当梁的跨度为4-6m时，不宜小于10mm;当梁的跨度大于6m时，不宜小于12mm.

构造腰筋
构造腰筋是“ 梁内侧面纵向构造钢筋”的简称，构造腰筋应符合《混凝土结构设计规范》（GB 50010-2002）第10.2.16条  的规定：当梁的腹板高度hw≥450mm时，在梁的两个侧面应沿高度配置纵向构造钢筋，每侧纵向构造钢筋(不包括梁上、下部受力钢筋及架立钢筋)的截面面积不应小于腹板截面面积bhw的0.1%，且其间距不宜大于200mm。此处，腹板高度hw按本规范第7.5.1条的规定取用。
《混凝土结构设计规范》（GB 50010-2002）第７.５.1１条  对hw的规定：
hw--截面的腹板高度：对矩形截面，取有效高度；对T形截面，取有效高度减去翼缘高度；对I形截面，取腹板净高。

薄腹梁或需作疲劳验算的梁腰筋
薄腹梁或需作疲劳验算的梁腰筋应满足《混凝土结构设计规范》（GB 50010-2002）第10.2.17条 的规定：  对钢筋混凝土薄腹梁或需作疲劳验算的钢筋混凝土梁、应在下部二分之一梁高的腹板内沿两侧配置直径为8-14mm、间距为100-150mm的纵向构造钢筋，并应按下密上疏的方式布置。在上部二分之一梁高的腹板内，纵向构造钢筋可按本规范第10.2.16条的规定配置。

受力箍筋
受力箍筋有计算确定，不管计算结构如何，箍筋还必须要满足最小直径和最大间距限值。

构造箍筋
构造箍筋应满足《混凝土结构设计规范》（GB 50010-2002）第10.2.9条的规定：按计算不需要箍筋的梁，当截面高度h>300mm时，应沿梁全长设置箍筋；当截面高度h=150～300mm时，可仅在构件端部各四分之一跨度范围内设置箍筋；但当在构件中部二分之一跨度范围内有集中荷载作用时，则应沿梁全长设置箍筋；当截面高度h<150mm时，可不设箍筋。

搭接区附加箍筋
搭接区附加箍筋应满足《混凝土结构设计规范》（GB 50010-2002）第9.4.5条的规定：在纵向受力钢筋搭接长度范围内应配置箍筋，其直径不应小于搭接钢筋较大直径的0.25倍。当钢筋受拉时，箍筋间距不应大于搭接钢筋较小直径的5倍，且不应大于100mm；当钢筋受压时，箍筋间距不应大于搭接钢筋较小直径的10倍，且不应大于200mm。当受压钢筋直径d>25mm时，尚应在搭接接头两个端面外100mm范围内各设置两个箍筋。

剪力墙的拉筋
剪力墙的拉筋应满足《混凝土结构设计规范》（GB 50010-2002）第10.5.11条的规定： 厚度大于160mm的剪力墙应配置双排分布钢筋网；结构中重要部位的剪力墙，当其厚度不大于160mm时，也宜配置双排分布钢筋网。
双排分布钢筋网应沿墙的两个侧面布置，且应采用拉筋连系；拉剪直径不宜小于6mm，间距不宜大于600mm。
抗震剪力墙拉筋应符合《建设抗震设计规范》（GB 50011-2001）第11.7.10条  的 要求：剪力墙厚度大于140mm时，其竖向和水平分布钢筋应采用双排钢筋；双排分布钢筋间拉筋的间距不应大于600mm，且直径不应小于6mm。在底部加强部位，边缘构件以外的墙体中，拉筋间距应适当加密。

剪力墙水平和竖向分布钢筋
剪力墙水平和竖向分布钢筋除应满足计算要求外，尚应符合《混凝土结构设计规范》（GB 50010-2002）第10.5.9条的规定：   钢筋混凝土剪力墙的水平和竖向分布钢筋的配筋率ρsh(ρsh=Ash/bsv,sv为水平分布钢筋的间距)和ρsv(ρsv=Asv/bsh,sh为竖向分布钢筋的间距)不应小于0.2%。结构中重要部位的剪力墙，其水平和竖向分布钢筋的配筋率宜适当提高。
剪力墙中温度、收缩应力较大的部位，水平分布钢筋的配筋率宜适当提高。
有抗震要求的剪力墙分布钢筋除应满足计算外，尚应符合《混凝土结构设计规范》（GB 50010-2002）第11.7.11条的规定：  剪力墙的水平和竖向分布钢筋的配置，应符合下列规定：
1　一、二、三级抗震等级的剪力墙的水平和竖向分布钢筋配筋率均不应小于0.25%；四级抗震等级剪力墙不应小于0.2%，分布钢筋间距不应大于300mm；其直径不应小于8mm；
2　部分框支剪力墙结构的剪力墙底部加强部位，水平和竖向分布钢筋配筋率不应小于0.3%，钢筋间距不应大于200mm。

板中分布钢筋
与板中分布钢筋有关的，《混凝土结构设计规范》（GB 50010-2002）有两条规定：
第10.1.7条   对与支承结构整体浇筑或嵌固在承重砌体墙内的现浇混凝土板，应沿支承周边配置上部构造钢筋，其直径不宜小于8mm,间距不宜大于200mm，并应符合下列规定：
1　现浇楼盖周边与混凝土梁或混凝土墙整体浇筑的单向板或双向板，应在板边上部设置垂直于板边的构造钢筋，其截面面积不宜小于板跨中相应方向纵向钢筋截面面积的1/3；该钢筋自梁边或墙边伸入板内的长度，在单向板中不宜小于受力方向板计算跨度的1/5；在双向板中不宜小于板短跨方向计算跨度的1/4；在板角处该钢筋应沿两个垂直方向布置或按放射状布置；当柱角或墙的阳角突出到板内且尺寸较大时，亦应沿柱边或墙阳角边布置构造钢筋，该构造钢筋伸入板内的长度应从柱边或墙边算起。上述上部构造钢筋应按受拉钢筋锚固在梁内、墙内或柱内；
2　嵌固在砌体墙内的现浇混凝土板，其上部与板边垂直的构造钢筋伸入板内的长度，从墙边算起不宜小于板短边跨度的1/7；在两边嵌固于墙内的板角部分，应配置双向上部构造钢筋，该钢筋伸入板内的长度从墙边算起不宜小于板短边跨度的1/4；沿板的受力方向配置的上部构造钢筋，其截面面积不宜小于该方向跨中受力钢筋截面面积的1/3；沿非受力方向配置的上部构造钢筋，可根据经验适当减少。
第10.1.8条   当按单向板设计时，除沿受力方向布置受力钢筋外，尚应在垂直受力方向布置分布钢筋。单位长度上分布钢筋的截面面积不宜小于单位宽度上受力钢筋截面面积的15%，且不宜小于该方向板截面面积的0.15%；分布钢筋的间距不宜大于250mm ，直径不宜小于6 mm；对集中荷载较大的情况，分布钢筋的截面面积应适当增加，其间距不宜大于200mm 。
注：当有实践经验或可靠措施时，预制单向板的分布钢筋可不受本条限制。
 拓展阅读１：由第10.1.7条1款可以看到，板上部非贯通钢筋截面面积不宜小于板跨中相应方向纵向钢筋截面面积的1/3，仅仅是构造钢筋，并不是被一些人误解的所谓“负弯矩钢筋”。只是板支座上部非贯通钢筋而已。
 拓展阅读2 ：由第10.1.7条2款可以看到，单向板受力钢筋的分布筋取受力钢筋截面面积的15%，受力钢筋在下，分布钢筋在受力钢筋的上方；
另外一方面按照第10.1.7条1款确定的板支座上部非贯通筋下方也需要设置分布钢筋，分布钢筋的间距不宜大于250mm ，直径不宜小于6 mm 。

板中温度钢筋
板中温度钢筋应符合《混凝土结构设计规范》（GB 50010-2002）第10.1.9条的规定：  在温度、收缩应力较大的现浇板区域内，钢筋间距宜取为150-200mm，并应在板的末配筋表面布置温度收缩钢筋，板的上、下表面沿纵、横两个方向的配筋率均不宜小于0.1%。
温度收缩钢筋可利用原有钢筋贯通布置，也可另行设置构造钢筋网，并与原有钢筋按受拉钢筋的要求搭接或在周边构件中锚固。

钢筋的公称、截面面积、计算截面面积及理论重量　        表 1

注：表中直径d=8.2mm的计算截面面积及理论重量仅适用于有纵肋的热处理钢筋。

拓展阅读３ ：“构造钢筋”通常不是由结构内力计算来配置，而是根据构件受力钢筋的多寡，取定为受力钢筋的一定比例来确定。
广义“分布钢筋”是板墙类平面构件中配筋的统称，如“剪力墙水平分布钢筋”、“剪力墙竖向分布钢筋”。其均为受力钢筋，其连接、锚固等都有专门的规定。
狭义“分布钢筋”通常指板中与板“受力钢筋”或“构造钢筋”绑扎使它们一起构成钢筋网片的直径较小的钢筋。
“构造钢筋”并不是不受力的钢筋，如板简支边上的上部构造负筋、连续板上部与梁垂直的构造负筋、板面普遍配置的温度筋、梁在腹板高度hw≥450mm时在梁的两个侧面沿高度配置的间距小于200mm的纵向钢筋等，有些构造钢筋受力异常复杂，属于现阶段无法给出定量计算公式，或者计算结果在某个确定的区间而不需要在逐一计算，所以以工程经验进行配置。
分布钢筋和构造钢筋在钢筋混凝土构件中有其自身重要的功能，如在节点内通常有满足构造锚固长度、端部是否弯钩等要求，在构件内则有满足构造搭接长度、布置起点、端部是否弯钩等。。
在桩、柱、梁等条线状构件中，构件轴线方向称为“纵向”，垂直于构件轴线方向称为“横向”。因此，钢筋沿构件轴线方向布置时称为“纵向钢筋”，如桩、梁、柱中的主要受力钢筋；而在垂直构件轴线方向配置的钢筋称为“横向钢筋”，如拉筋和箍筋等。
在实际施工时，施工现场人员不必拘泥于受力钢筋、构造钢筋、纵向钢筋、横向钢筋等名词，本文所引用的《混凝土结构设计规范》（GB 50010-2002）和《建设抗震设计规范》（GB 50011-2001）的条文，可以作为拓展施工人员视野，那是设计人员掌握并灵活运用的条文。
101平法系列图集对钢筋的称谓是务实的。将抗震框架支座上部钢筋用位置来称谓，而不是用“负弯矩钢筋”来称谓，在这方面标识得异常清楚细致，因此只要遵守设计图纸的要求，按图施工就可以了。
将抗震框架梁支座上部钢筋称为“负弯矩钢筋”有２个不妥当，一是称为错误，准确的说话是抗震框架梁支座上部“抵抗负弯矩钢筋”。二是没有将其他钢筋称为“抵抗正弯矩的钢筋”，没有呼应。
所以我们采纳101平法系列图集的上部通长钢筋、上部非通长钢筋、梁下部钢筋、板下部钢筋、板上部非贯通钢筋、顶部钢筋、底部钢筋等，这对成人好理解。
