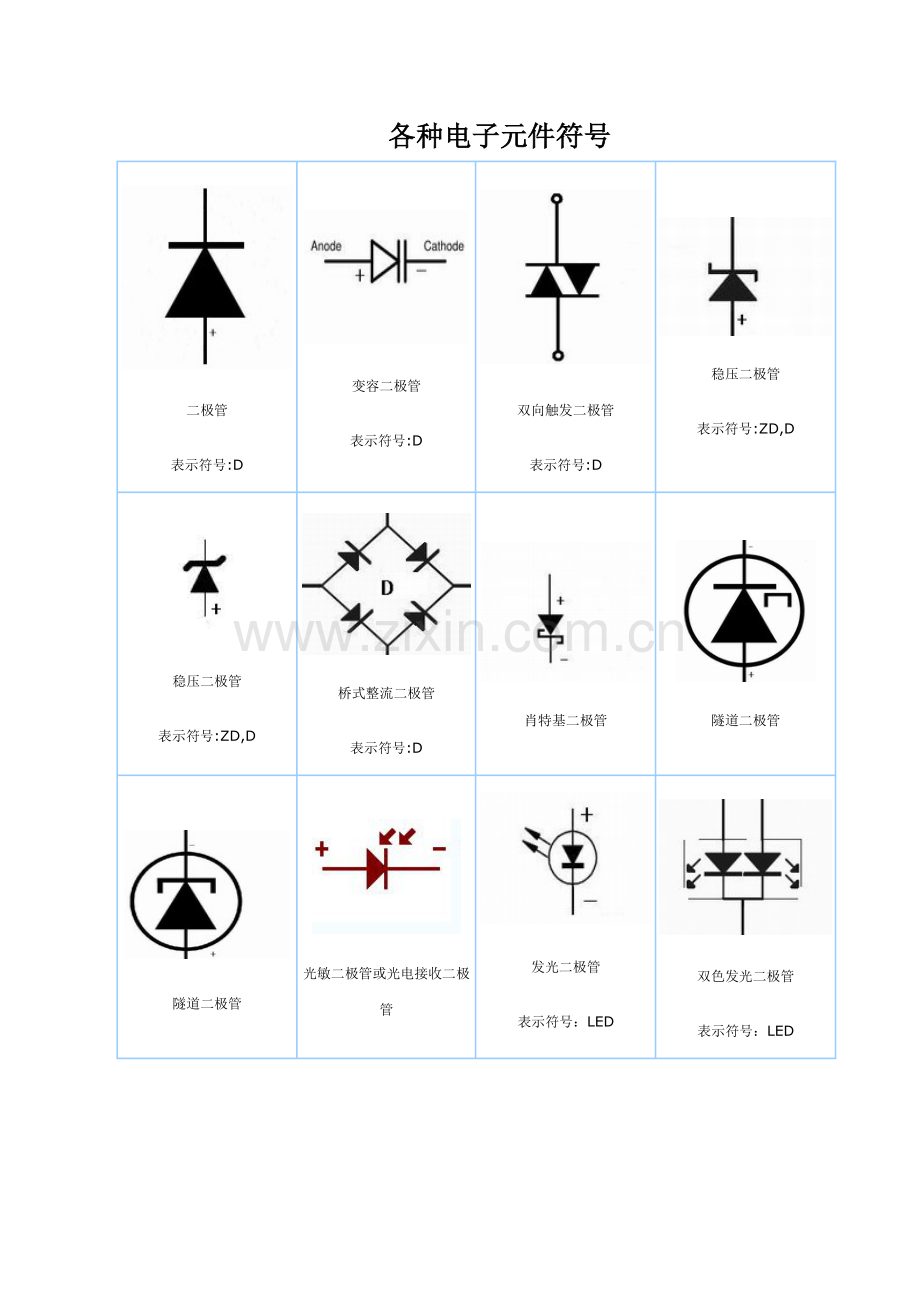

各种电子元件符号二极管表示符号:D 变容二极管表示符号:D 双向触发二极管表示符号:D 稳压二极管表示符号:ZD,D 稳压二极管表示符号:ZD,D 桥式整流二极管表示符号:D 肖特基二极管隧道二极管隧道二极管光敏二极管或光电接收二极管发光二极管表示符号：LED 双色发光二极管表示符号：LED 光敏三极管或光电接收三极管表示符号：Q,VT 单结晶体管（双基极二极管）表示符号：Q,VT 复合三极管表示符号：Q,VT NPN型三极管表示符号：Q,VT PNP型三极管表示符号：Q,VT PNP型三极管表示符号：Q,VT NPN型三极管表示符号：Q,VT 带阻尼二极管NPN型三极管表示符号：Q,VT 带阻尼二极管及电阻NPN型三极管表示符号：Q,VT IGBT 场效应管表示符号：Q,VT 带阻尼二极管IGBT 场效应管表示符号：Q,VT 接面型场效应管P-JFET 接面型场效应管N-JFET 场效应管增强型P-MOS 场效应管增强型N-MOS 场效应管耗尽型P-MOS 场效应管耗尽型N-MOS 电阻电阻器或固定电阻表示符号：R 电阻电阻器或固定电阻表示符号：R 电位器表示符号:VR，RP,W 可调电阻表示符号:VR，RP,W 电位器表示符号:VR，RP,W 可调电阻表示符号:VR，RP,W 三脚消磁电阻表示符号：RT 二脚消磁电阻表示符号：RT 压敏电阻表示符号：RZ,VAR 热敏电阻表示符号：RT 光敏电阻 CDS 电容（有极性电容）表示符号：电容（有极性电容）表示符号：C 可调电容表示符号：C 电容（无极性电容）表示符号：C 四端光电光电耦合器表示符号：IC，N 六端光电光电耦合器表示符号：IC，N 单向可控硅(晶闸管) 双向可控硅(晶闸管) 双向可控硅(晶闸管) 晶振石英晶体振荡器表示符号：X 晶振石英晶体振荡器表示符号：X 石英晶体滤波器表示符号：X 双列集成电路表示符号：IC或U 单列集成电路表示符号：IC或U 运算放大器倒相放大器 AND gate 与门 OR gate 或门 NAND gate与非门 NOR gate 或非门保险管表示符号：F 保险管表示符号：F 变压器表示符号：T 永久磁铁电感表示符号：L 带铁芯电感线圈表示符号：L 继电器继电器线路输入端子按键开关表示符号:S 双极开关扬声器电池或直流电源电池或直流电源电流源特别重要的 AC 交流 DC 直流公共接地端恒压源恒流源信号源 GND 公共接地端电子元件符号及字母表示电流表 PA 　　　　　　　电压表 PV 有功电度表 PJ 　　　　　无功电度表 PJR 频率表 PF 　　　　　　　相位表 PPA 最大需量表(负荷监控仪) PM 功率因数表 PPF　　　　　有功功率表 PW 无功功率表 PR　　　　　　无功电流表 PAR 声信号 HA　　　　　　　　光信号 HS 指示灯 HL　　　　　　　　红色灯 HR 绿色灯 HG　　　　　　　　黄色灯 HY 蓝色灯 HB　　　　　　　　白色灯 HW 连接片 XB　　　　　　　　插头 XP 插座 XS　　　　　　　　　端子板 XT 电线,电缆,母线 W　　　　直流母线 WB 插接式(馈电)母线 WIB　　电力分支线 WP 照明分支线 WL　　　　　应急照明分支线 WE 电力干线 WPM　　　　　　照明干线 WLM 应急照明干线 WEM　　　　滑触线 WT 合闸小母线 WCL　　　　　控制小母线 WC 信号小母线 WS　　　　　闪光小母线 WF 事故音响小母线 WFS　　　预告音响小母线 WPS 电压小母线 WV　　　　　事故照明小母线 WELM 避雷器 F　　　　　　　　熔断器 FU 快速熔断器 FTF　　　　　跌落式熔断器 FF 限压保护器件 FV　　　　电容器 C 电力电容器 CE　　　　　正转按钮 SBF 反转按钮 SBR　　　　　停止按钮 SBS 紧急按钮 SBE　　　　　试验按钮 SBT 复位按钮 SR　　限位开关 SQ　　接近开关 SQP 手动控制开关 SH　　　　时间控制开关 SK 液位控制开关 SL　　　　湿度控制开关 SM 压力控制开关 SP　　　　速度控制开关 SS 温度控制开关,辅助开关 ST 电压表切换开关 SV　　电流表切换开关 SA 整流器 U　　可控硅整流器 UR　　控制电路有电源的整流器 VC 变频器 UF　　　变流器 UC　　　逆变器 UI　　　电动机 M 异步电动机 MA　　同步电动机 MS　　直流电动机 MD 绕线转子感应电动机 MW　　鼠笼型电动机 MC 电动阀 YM　　电磁阀 YV　　防火阀 YF　　排烟阀 YS　　电磁锁 YL 跳闸线圈 YT　　合闸线圈 YC　　气动执行器 YPA,YA　　电动执行器 YE 发热器件(电加热) FH　　照明灯(发光器件) EL　　空气调节器 EV 电加热器加热元件 EE　　感应线圈,电抗器 L 励磁线圈 LF　　消弧线圈 LA　　滤波电容器 LL 电阻器,变阻器 R　　　电位器 RP 热敏电阻 RT　　光敏电阻 RL　　压敏电阻 RPS　　接地电阻 RG 放电电阻 RD　　启动变阻器 RS 　　频敏变阻器 RF　　限流电阻器 RC 光电池,热电传感器 B　　压力变换器 BP　　温度变换器 BT　　　速度变换器 BV 时间测量传感器 BT1、BK　　　液位测量传感器 BL　　温度测量传感器 BH、BM 电子元件符号及字母表示电流表 PA 　　　　　　　电压表 PV 有功电度表 PJ 　　　　　无功电度表 PJR 频率表 PF 　　　　　　　相位表 PPA 最大需量表(负荷监控仪) PM 功率因数表 PPF　　　　　有功功率表 PW 无功功率表 PR　　　　　　无功电流表 PAR 声信号 HA　　　　　　　　光信号 HS 指示灯 HL　　　　　　　　红色灯 HR 绿色灯 HG　　　　　　　　黄色灯 HY 蓝色灯 HB　　　　　　　　白色灯 HW 连接片 XB　　　　　　　　插头 XP 插座 XS　　　　　　　　　端子板 XT 电线,电缆,母线 W　　　　直流母线 WB 插接式(馈电)母线 WIB　　电力分支线 WP 照明分支线 WL　　　　　应急照明分支线 WE 电力干线 WPM　　　　　　照明干线 WLM 应急照明干线 WEM　　　　滑触线 WT 合闸小母线 WCL　　　　　控制小母线 WC 信号小母线 WS　　　　　闪光小母线 WF 事故音响小母线 WFS　　　预告音响小母线 WPS 电压小母线 WV　　　　　事故照明小母线 WELM 避雷器 F　　　　　　　　熔断器 FU 快速熔断器 FTF　　　　　跌落式熔断器 FF 限压保护器件 FV　　　　电容器 C 电力电容器 CE　　　　　正转按钮 SBF 反转按钮 SBR　　　　　停止按钮 SBS 紧急按钮 SBE　　　　　试验按钮 SBT 复位按钮 SR　　限位开关 SQ　　接近开关 SQP 手动控制开关 SH　　　　时间控制开关 SK 液位控制开关 SL　　　　湿度控制开关 SM 压力控制开关 SP　　　　速度控制开关 SS 温度控制开关,辅助开关 ST 电压表切换开关 SV　　电流表切换开关 SA 整流器 U　　可控硅整流器 UR　　控制电路有电源的整流器 VC 变频器 UF　　　变流器 UC　　　逆变器 UI　　　电动机 M 异步电动机 MA　　同步电动机 MS　　直流电动机 MD 绕线转子感应电动机 MW　　鼠笼型电动机 MC 电动阀 YM　　电磁阀 YV　　防火阀 YF　　排烟阀 YS　　电磁锁 YL 跳闸线圈 YT　　合闸线圈 YC　　气动执行器 YPA,YA　　电动执行器 YE 发热器件(电加热) FH　　照明灯(发光器件) EL　　空气调节器 EV 电加热器加热元件 EE　　感应线圈,电抗器 L 励磁线圈 LF　　消弧线圈 LA　　滤波电容器 LL 电阻器,变阻器 R　　　电位器 RP 热敏电阻 RT　　光敏电阻 RL　　压敏电阻 RPS　　接地电阻 RG 放电电阻 RD　　启动变阻器 RS 　　频敏变阻器 RF　　限流电阻器 RC 光电池,热电传感器 B　　压力变换器 BP　　温度变换器 BT　　　速度变换器 BV 时间测量传感器 BT1、BK　　　液位测量传感器 BL　　温度测量传感器 BH、BM
