江苏省电力公司电力客户电能计量装置配置规范
一、 电能计量装置的分类
电力客户电能计量装置的分类以电能计量点对应的装置为准，临时用电客户电能计量装置的分类参照下列原则执行。电能计量装置的分类一年调整一次。
（1）Ⅰ类电能计量装置
月平均用电量500万kWh及以上或变压器容量为10000kVA及以上的高压计费客户电能计量装置。
（2）Ⅱ类电能计量装置
月平均用电量100万kWh及以上或变压器容量为2000kVA及以上的高压计费客户电能计量装置。
（3）Ⅲ类电能计量装置
月平均用电量10万kWh及以上或变压器容量为315kVA及以上的计费客户电能计量装置。
（4）Ⅳ类电能计量
负荷容量为315kVA以下三相供电（不含居民）的计费客户电能计量装置。
（5）Ⅴ类电能计量装置
三相供电的居民计费客户以及单相供电的计费客户电能计量装置。
二、 电能计量器具的配置
（一）Ⅰ类电能计量装置
1、电能表
(1) 类型
电子式三相四线多功能电能表。
(2) 规格
三相四线表:3×57.7/100V, 3×0.3(1.2)A/1.5(6)A
(3) 准确度等级：有功0.2S/0.5S级，无功1.0级。
(4) 技术要求
执行《江苏省电力公司电子式多功能电能表技术规范》。

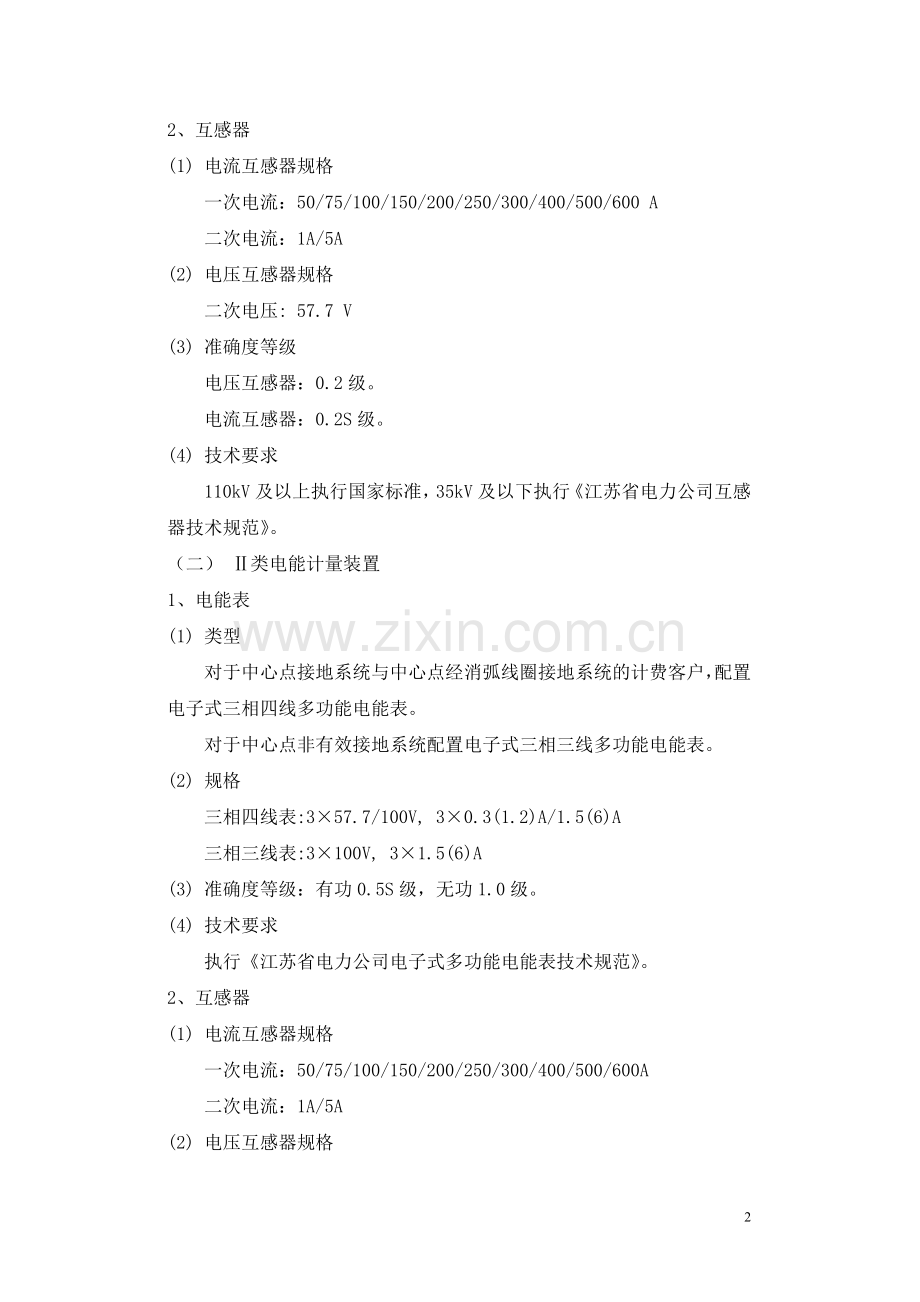

2、互感器
(1) 电流互感器规格
一次电流：50/75/100/150/200/250/300/400/500/600 A
二次电流：1A/5A
(2) 电压互感器规格
二次电压: 57.7 V
(3) 准确度等级
电压互感器：0.2级。
电流互感器：0.2S级。
(4) 技术要求
110kV及以上执行国家标准，35kV及以下执行《江苏省电力公司互感器技术规范》。
（二） Ⅱ类电能计量装置
1、电能表
(1) 类型
对于中心点接地系统与中心点经消弧线圈接地系统的计费客户，配置电子式三相四线多功能电能表。
对于中心点非有效接地系统配置电子式三相三线多功能电能表。
(2) 规格
三相四线表:3×57.7/100V, 3×0.3(1.2)A/1.5(6)A
三相三线表:3×100V, 3×1.5(6)A
(3) 准确度等级：有功0.5S级，无功1.0级。
(4) 技术要求
执行《江苏省电力公司电子式多功能电能表技术规范》。
2、互感器
(1) 电流互感器规格
一次电流：50/75/100/150/200/250/300/400/500/600A
二次电流：1A/5A
(2) 电压互感器规格
二次电压: 57.7 V,100V
(3) 准确度等级
电压互感器：0.2级。
电流互感器：0.2S级。
(4) 技术要求
执行《江苏省电力公司互感器技术规范》。
（三） Ⅲ类电能计量装置
1、电能表
(1) 类型
变压器容量在630kVA及以上电力客户应采用高供高计方式，配置电子式三相三线多功能电能表。
变压器容量在315kVA～ 500kVA电力客户宜采用高供高计方式，配置电子式三相三线多功能电能表。
变压器容量在315kVA以下电力客户采用高供低计方式，配置电子式三相四线多功能电能表。
(2) 规格
三相三线表:3×100V, 3×1.5(6)A
三相四线表:3×220/380V, 3×1.5(6)A
(3) 准确度等级
三相三线表:有功0.5S级，无功1.0级。
三相四线表:有功1.0级，无功2.0级。
(4) 技术要求
执行《江苏省电力公司电子式多功能电能表技术规范》。
2、互感器
(1) 电流互感器规格
高压电流互感器一次电流：30/50/75/100/150/200/250/300 A
低压电流互感器一次电流：400/500/600/800/1000/1200/1500 A
二次电流：5A
(2) 电压互感器规格
二次电压: 100V
(3) 准确度等级
电压互感器：0.2级。
电流互感器：0.2S级。
(4) 技术要求
执行《江苏省电力公司互感器技术规范》。
（四）、Ⅳ类电能计量装置
1、电能表
(1) 类型
a. 对于用电容量在100kVA（100kW）及以上电力客户，配置电子式三相四线多功能电能表。
b. 对于用电容量在100kVA（100kW）以下电力客户，配置电子式普通电能表。
(2) 规格
三相四线（高供低计）表: 3×220/380V，3×1.5(6)A
三相四线（低供低计）表: 3×220/380V
3×1.5(6)A/5(20)A/10(40)A/15(60)A
(3) 准确度等级
有功1.0级，无功2.0级。
(4) 技术要求
执行《江苏省电力公司电子式多功能电能表技术规范》、《江苏省电力公司电子式普通电能表技术规范》。
2、互感器
(1) 电流互感器规格
一次电流：50/75/100/150/200/250/300/400/500/600 A
二次电流：5A
(2) 准确度等级
电流互感器：0.2S级
(3) 技术要求执行《江苏省电力公司互感器技术规范》。
（五） Ⅴ类电能计量装置
1、电能表
(1) 类型
a.居民电力客户
对于执行分时电价的电力客户，配置电子式多费率电能表，对于不执行分时电价的电力客户,配置电子式普通电能表。
b.非居民电力客户
配置电子式普通电能表。
c.农村综合变以下电力客户
配置电子式普通电能表。
(2) 规格
电子式单相普通电能表：220V, 5(20)A/10(40)A/15(60)A
电子式单相多费率电能表：220V, 10(40)A/15(60)A
电子式三相普通电能表：3×220/380V ，3×5(20)A/10(40)A/15(60)A
电子式三相多费率电能表：3×220/380V，3×10(40)A/15(60)A
(3) 准确度等级
有功2.0级（技术要求执行1.0级）。
(4) 技术要求
执行《江苏省电力公司电子式普通电能表技术规范》、《江苏省电力公司电子式多费率电能表技术规范》。
（六）其它情况
1、电力客户电能计量分表
(1) 类型
电子式三相三线普通电能表、电子式三相四线普通电能表，并具有通讯接口。对于特别需要的装置，可配置电子式三相多功能电能表。
(2) 规格
三相三线表:3×100V, 3×1.5(6) A
三相四线表:3×220/380V, 3×1.5(6)/5(20)/10(40)/15(60) A
(3) 准确度等级
三相三线表:有功0.5S级
三相四线表:有功1.0级
(4) 技术要求
执行《江苏省电力公司电子式多功能电能表技术规范》、《江苏省电力公司电子式普通电能表技术规范》。
2、对欠费电力客户安装的预付费电能表
(1) 电能表的选用
在原表的基础上加装电子式预付费电能表,技术规格同原表,准确度等级为1级。
(2) 技术要求
执行《江苏省电力公司电子式预付费电能表技术规范》。
3、个别特殊情况，参照有关技术导则配置。
三、电能计量装置的配置原则：
（1） 应采用计量专用或具有计量专用绕组的互感器，二次回路不得接入
与电能计量无关的设备。计量专用电压互感器对于35kV及以下应采用电磁式，110kV及以上宜采用电磁式。
（2） 互感器应具有二次端子盒并可铅封。电流互感器不宜采用套管式。
（3） 计量专用互感器或计量专用绕组二次负荷的选择：对于户内式电流
互感器额定二次负荷为10VA；户外式电流互感器额定二次负荷为25VA；电压互感器额定二次负荷为30VA。
（4） 电流互感器的变比应根据变压器容量或用电容量选取，保证其正常
运行中的实际负荷电流达到额定值的60％左右，至少应不小于30％。
（5） 互感器二次回路的连接导线应采用铜质单芯绝缘线。电压、电流
互感器二次回路连接导线截面积二次导线不小于4mm2。电流互感器二次与电能表之间的连接应采用分相独立回路的接线方式。
（6） 电压、电流二次回路L1、L2、L3、N相导线应分别采用黄、绿、
红、黑色线，接地线为黄与绿双色线，并安装试验（联合）接线盒。接线盒的端盖应为在铅封后无法触及端子的结构。
（7） 二次导线由电压、电流互感器接线端子直接接至计量柜内的联合接
线盒，中间不得有任何辅助接点。110kV及以上电压互感器可经端子箱接至联合接线盒，可装设快速熔断器。
（8） 经电流互感器接入的低压三相四线多功能电能表，其电压引线应单
独接入，不得与电流线共用，电压引线的另一端应接在电流互感器的一次电源侧母线上，电压引线与CT一次电源应同时切合。
（9） 双回路供电的电力客户应分别安装电能计量装置，PT不得切换。
计费高压电能计量装置的二次回路，应有失压/失流监测装置（可采用多功能电能表的辅助功能实现）。
（10） 下列部位必须具备加封条件：电能表二侧表耳；电能表表尾；电能
表箱（柜）门；计量柜试验接线盒；互感器二次接线端子、二次回路中接线端子（含保护装置断开点）；互感器柜门及顶盖；电压互感器一次刀闸操作把手、熔管室及手车摇柄；计量监测及抄表装置等。
（11） 对于Ⅰ类电能计量装置可采用主、副表计量方式。
（12） 对于低供低计电能表，其接入线路电流大于60A时，应采用互感
器接入式电能表。
（13）10kV及以下供电的电力客户，应配置专用的整体式电能计量柜或电能计量箱，并符合省公司技术规范要求。35kV供电的电力客户，宜配置专用的电能计量柜或电能计量箱。户内式电流、电压互感器应采用干式全密封互感器，且尽量在一个柜内，在电流、电压互感器分柜的情况下，电能表应安装在电流互感器柜内。
