床上书桌说明书
设计单位：上海交通大学形象思维与工程语言第六小组

一、产品简介
本产品是可供随时在床上学习使用的床上书桌。它既可以折叠收起 以节约空间，又可以调节角度以适应不同的坐姿，还可拆卸，便于携带， 是您床上学习、娱乐的绝佳伴侣。

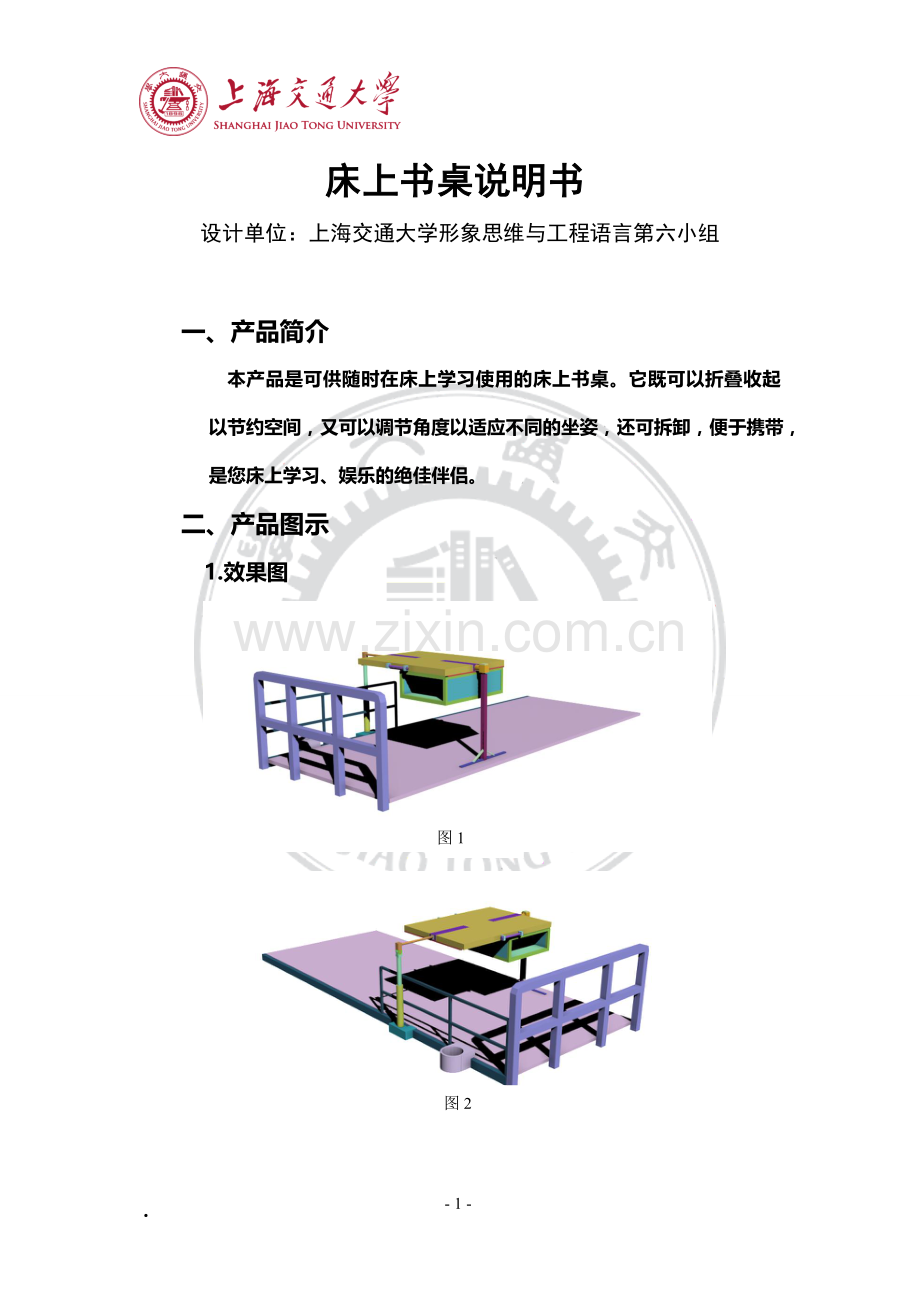

二、产品图示
图2
图1
1.效果图

15

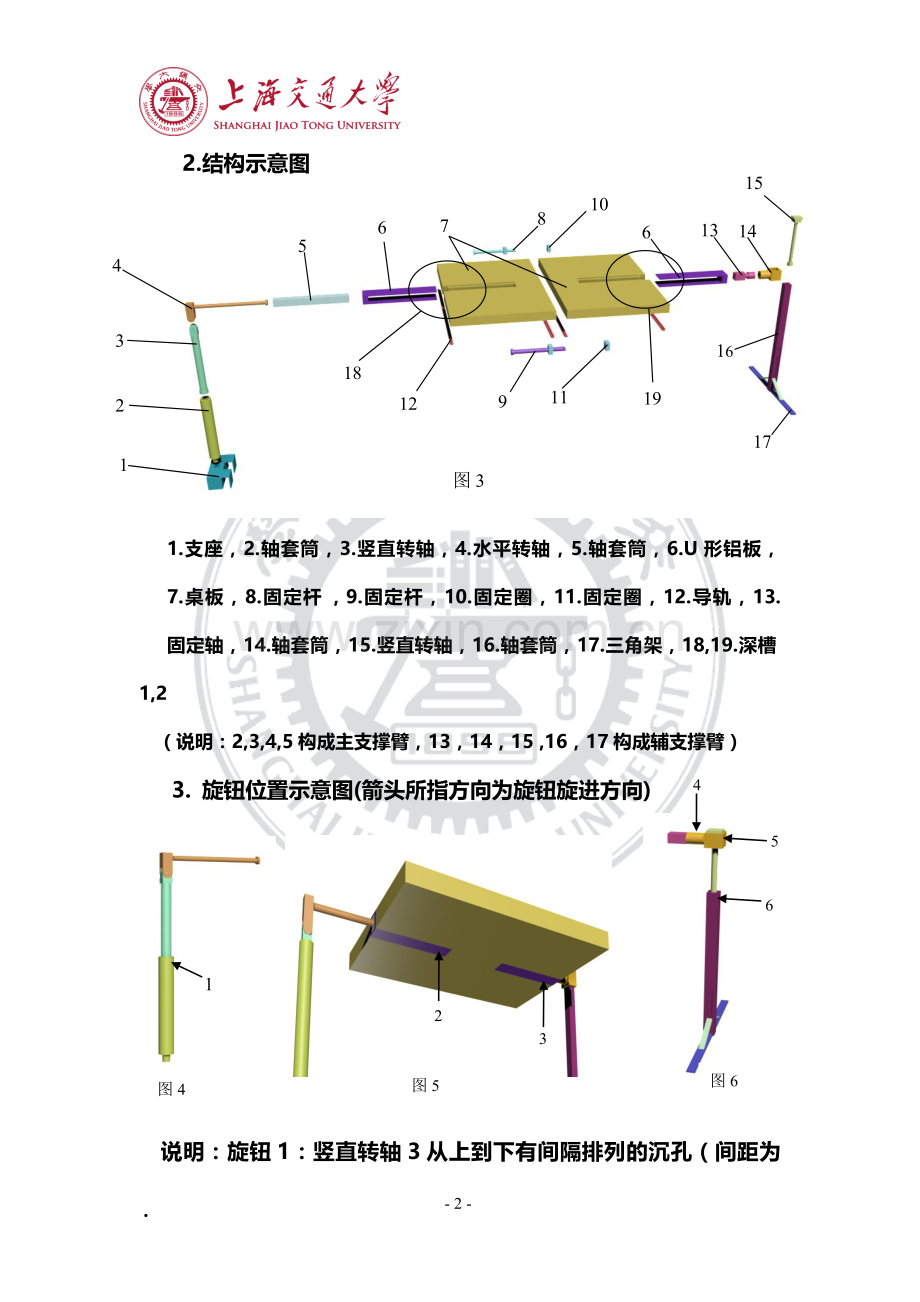

2.结构示意图
1
图3
19
18
17
13
6
12
11
10
8
9
7
6
5
4
3
2

16
14
1.支座，2.轴套筒，3.竖直转轴，4.水平转轴，5.轴套筒，6.U形铝板， 7.桌板，8.固定杆 , 9.固定杆，10.固定圈，11.固定圈，12.导轨，13. 固定轴，14.轴套筒，15.竖直转轴，16.轴套筒，17.三角架，18,19.深槽1,2
（说明：2,3,4,5构成主支撑臂，13，14，15 ,16，17构成辅支撑臂）
4
3. 旋钮位置示意图(箭头所指方向为旋钮旋进方向)
5
6
2
3
1
图6
图5

图4

说明：旋钮1：竖直转轴3从上到下有间隔排列的沉孔（间距为 1cm），供旋入旋 钮调节高度；
旋钮2：将轴套筒5与桌板固定；
旋钮3：将固定轴13与桌板固定；
旋钮4：固定轴13圆柱部分在距边缘1.5cm处的圆周上每隔15° 有一个沉孔（沿方向半径下沉）；
旋钮5：使竖直转轴15与轴套筒14固定；
旋钮6：同旋钮1，调节高度。
三、操作及使用说明
1.安装（按照图1的配置方式说明）
①将支座插入床板与床边铁架的空隙间；
②将主支撑臂旋入支座槽（内有螺纹）中；
③将轴套筒5完全插入桌板深槽1中，用旋钮将其固定，并根据需要 将桌板拉出适当距离；
④将辅支撑臂插入桌板深槽2中，用旋钮将其固定；
⑤旋转辅支撑臂与床面垂直，使竖直转轴15完全插入轴套筒14中， 用旋钮将其固定；拉开三角支架并以短板撑住长板，使辅支撑臂与床 面接触平稳；
⑥将固定杆1插入固定圈1中，并旋转90°使其固定；固定杆2同理。
备注：由于本产品的桌板两侧的深槽完全相同，当实际配置方式与图 示不同时，仍可根据上述安装方法进行安装。
2.高度调节及固定
将主支撑臂竖直转轴3拉起至所需高度并适当微调（使旋钮可旋入）， 将旋钮旋入；辅支撑臂轴套筒16拉下至所需高度并适当微调（使旋钮可 旋入），将旋钮旋入即可。
3.角度调节及固定
将桌板旋转至所需倾斜角度并适当微调（使旋钮可旋入），将旋钮旋 入即可。
4.抽屉的使用
抽屉通过两段导轨与桌板相连，可沿导轨方向滑动。前后各有一扇 门：其中一扇方便使用者在床上拿取物品，另一扇则方便使用者在地上 拿取物品。
5.收起方式
①将辅支撑臂的三角架收起，并将辅支撑臂旋至与桌板平行；
②将固定杆1、2旋转收回；
③将连接辅支撑臂的半个桌板折起，先将两部分桌板水平旋转180°， 再竖直旋转90°放下即可。
四、 相关参数（长度单位：mm）
桌板规格
550×400×25
可调节高度
350—410（以10为间隔）
可调节角度
0°—360°（以15°为间隔）
抽屉规格
390×275×115
抽屉实际可利用空间
360×245×85
