直线滑台模组产品介绍及结构搭建说明书.pdf

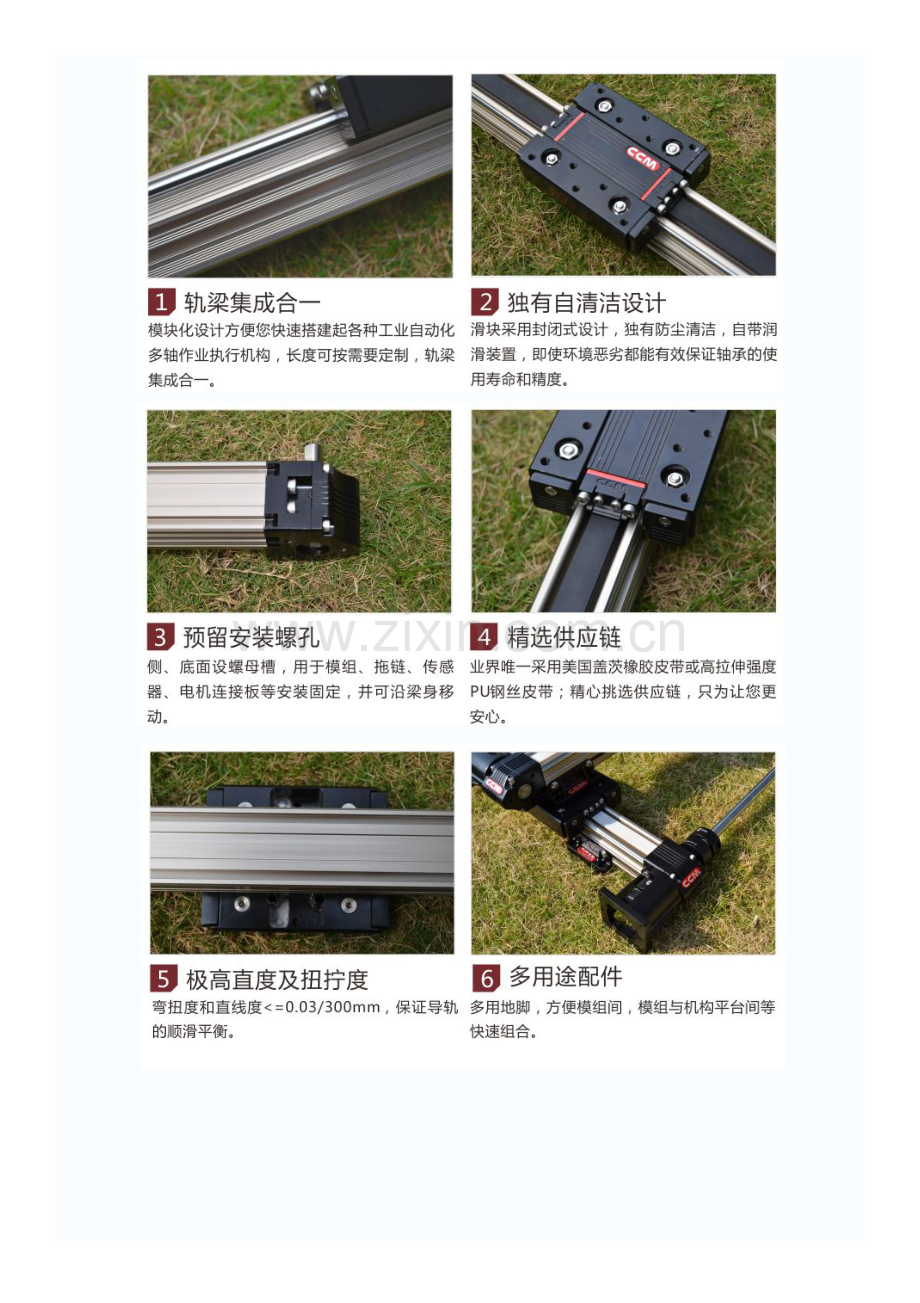

产品分类A、W 系列同步带直线滑台模组特点:根据客户需要定制长度，模组总长可达 6 米；可承载 5kg-35 kg 不等；重复定位精度=0.05mm。注：模组总长=有效行程+（250mm400mm 不等）1.W40-06 直线滑台模组梁宽：40mm负载：6kg导程：75mm扭矩：03N.M精度：=0.05mm行程：50mm3850mm2.W40-10 直线滑台模组梁宽：40mm负载：10kg导程：75mm扭矩：03N.M精度：=0.05mm行程：50mm3850mm3.W45-15 直线滑台模组梁宽：45mm负载：15kg导程：75mm扭矩：03N.M精度：=0.05mm行程：50mm5850mm4.W50-25 直线滑台模组梁宽：20mm负载：25kg导程：95mm扭矩：04N.M精度：=0.05mm行程：50mm5850mm5.W60-35 直线滑台模组梁宽：60mm负载：35kg导程：95mm扭矩：05N.M精度：=0.05mm行程：50mm5850mmB、X 系列同步带直线滑台模组特点:根据客户需要定制长度，模组总长可达 6 米；可承载 5kg-35 kg 不等；重复定位精度=0.05mm。注：模组总长=有效行程+（250mm400mm 不等）1.X35-05 直线滑台模组梁宽：35mm负载：5kg导程：63mm扭矩：01N.M精度：=0.1mm行程：50mm1250mm2.X40-10 直线滑台模组梁宽：40mm负载：10kg导程：84mm扭矩：03N.M精度：=0.05mm行程：50mm3850mm3.X50-25 直线滑台模组梁宽：50mm负载：25kg导程：95mm扭矩：05N.M精度：=0.05mm行程：50mm5850mm4.X60-35 直线滑台模组梁宽：60mm负载：35kg导程：110mm扭矩：06N.M精度：=0.05mm行程：50mm5850mm5.X80-40 直线滑台模组梁宽：80mm负载：40kg导程：150mm扭矩：09N.M精度：=0.05mm行程：50mm5850mmC、A 系列同步带直线滑台模组特点:根据客户需要定制长度，模组总长可达 4 米；可承载 5kg；重复定位精度=0.05mm。注：模组总长=有效行程+（250mm400mm 不等）1.A45-05 直线滑台模组梁宽：45mm负载：5kg导程：75mm扭矩：03N.M精度：=0.05mm行程：50mm3850mmD、S 系列滚珠丝杆直线滑台模组1.S35-50 直线滑台模组梁宽：35mm负载：5kg导程：2.5mm扭矩：03N.M精度：=0.02mm行程：50mm2.S35-100直线滑台模组梁宽：35mm负载：5kg导程：2.5mm扭矩：03N.M精度：=0.02mm行程：100mm3.S35-150直线滑台模组梁宽：35mm负载：5kg导程：2.5mm扭矩：03N.M精度：=0.02mm行程：150mm4.S35-200直线滑台模组梁宽：35mm负载：5kg导程：2.5mm扭矩：03N.M精度：=0.02mm行程：200mm5.S35-250直线滑台模组梁宽：35mm负载：5kg导程：2.5mm扭矩：03N.M精度：=0.02mm行程：250mm直线模组常见结构及配置示例1：一维单支单滑块直线模组CCM 直线模组*1 支XY 连接件(地脚)*2 个直连模式：电机笼/板*1 个，联轴器*1 个或（变速模式：变速板*1 个，变速轮套件 1*套)-2：一维单支双滑块直线模组CCM 直线模组*1 支附加滑块*1 个XY 连接件(地脚)*2 个直连模式：电机笼/板*1 个，联轴器*1 个或（变速模式：变速板*1 个，变速轮套件 1*套)-3：一维双轨同步结构CCM 直线模组*2 支XY 连接件(地脚)*4 个直径 12mm 传动轴*1 个联轴器 12-12*2 个直连模式：电机笼/板*1 个，联轴器*1 个或（变速模式：变速板*1 个，变速轮套件 1*套)-4：一维双轨双滑块同步结构CCM 直线模组*2 支XY 连接件(地脚)*4 个直径 12mm 传动轴*1 个联轴器 12-12*2 个附加滑块*2 个直连模式：电机笼/板*1 个，联轴器*1 个或（变速模式：变速板*1 个，变速轮套件 1*套)-5：一维双轨并立结构CCM 直线模组*2 支XY 连接件(地脚)*4 个联轴器 12-12*2 个直连模式：电机笼/板*1 个，联轴器*1 个或（变速模式：变速板*1 个，变速轮套件 1*套)-6：二维 XY 十字卧式结构CCM 直线模组*2 支T 型连接件*1 个XY 连接件(地脚)*2 个直连模式：电机笼/板*2 个，联轴器*2 个或（变速模式：变速板*2 个，变速轮套件 2*套)-7：二维 XY 十字侧立结构CCM 直线模组*2 支L 连接板*1 个XY 连接件(地脚)*2 个直连模式：电机笼/板*2 个，联轴器*2 个或（变速模式：变速板*2 个，变速轮套件 2*套)-8：二维 XY 工字卧式结构CCM 直线模组*3 支直径 12mm 传动轴*1 个T 型连接件*2 个XY 连接件(地脚)*4 个联轴器 12-12*2 个直连模式：电机笼/板*2 个，联轴器*2 个或（变速模式：变速板*2 个，变速轮套件 2*套)-9：二维 XY 工字 X 轴双滑块结构CCM 直线模组*3 支直径 12mm 传动轴*1 个T 型连接件*2 个XY 连接件(地脚)*4 个附加滑块*1 个联轴器 12-12*2 个直连模式：电机笼/板*2 个，联轴器*2 个或（变速模式：变速板*2 个，变速轮套件 2*套)-10：二维 XY 工字侧立结构CCM 直线模组*3 支直径 12mm 传动轴*1 个XY 连接件(地脚)*4 个L 连接板*2 个联轴器 12-12*2 个直连模式：电机笼/板*2 个，联轴器*2 个或（变速模式：变速板*2 个，变速轮套件 2*套)-11：三维 XYZ 同步带侧立结构CCM 直线模组*4 支直径 12mm 传动轴*1 个XY 连接件(地脚)*4 个T 型连接件*1 个L 型连接件*2 个联轴器 12-12*2 个直连模式：电机笼/板*3 个，联轴器*3 个或（变速模式：变速板*3 个，变速轮套件 3*套)-12：二维 XYY 干字卧式结构CCM 直线模组*3 支XY 连接件(地脚)*4 个T 型连接板*2 个联轴器 12-12*2 个直连模式：电机笼/板*2 个，联轴器*2 个或（变速模式：变速板*2 个，变速轮套件 2*套)-13：二维 XYY 干字侧立结构CCM 直线模组*3 支XY 连接件(地脚)*4 个L 型连接板*2 个联轴器 12-12*1 个直连模式：电机笼/板*2 个，联轴器*2 个或（变速模式：变速板*2 个，变速轮套件 2*套)-14：三维干字侧立悬臂 Z 轴CCM 直线模组*4 支XY 连接件(地脚)*4 个T 型连接件*1 个L 型连接件*2 个联轴器 12-12*1 个直连模式：电机笼/板*3 个，联轴器*3 个或（变速模式：变速板*3 个，变速轮套件 3*套)-15：二维 XYY 中字卧式结构CCM 直线模组*3 支XY 连接件(地脚)*4 个T 型连接板*2 个直径 12mm 传动轴*2 个联轴器 12-12*4 个直连模式：电机笼/板*2 个，联轴器*2 个或（变速模式：变速板*2 个，变速轮套件 2*套)-16：二维 XYY 中字侧立结构CCM 直线模组*3 支XY 连接件(地脚)*4 个直径 12mm 传动轴*2 个L 型连接板*2 个联轴器 12-12*4 个直连模式：电机笼/板*2 个，联轴器*2 个或（变速模式：变速板*2 个，变速轮套件 2*套)-17：XZ 轴 X 轴悬臂结构CCM 直线模组*2 支XY 连接件(地脚)*2 个附加滑块*1 个三角架 1*个直连模式：电机笼/板*2 个，联轴器*2 个或（变速模式：变速板*2 个，变速轮套件 2*套)-18：二维井字结构CCM 直线模组*4 支附加滑块*2 个XY 连接件(地脚)*4 个T 型连接板(地脚)*4 个直径 12mm 传动轴*2 个联轴器 12-12*4 个直连模式：电机笼/板*2 个，联轴器*2 个或（变速模式：变速板*2 个，变速轮套件 2*套)-19：二维井字双滑块结构CCM 直线模组*4 支XY 连接件(地脚)*4 个T 型连接板(地脚)*4 个附加滑块*4 个直径 12mm 传动轴*2 个联轴器 12-12*4 个直连模式：电机笼/板*2 个，联轴器*2 个或（变速模式：变速板*2 个，变速轮套件 2*套)-20：三维单 X 轴双 Y 轴双 Z 轴结构CCM 直线模组*5 支直径 12mm 传动轴*2 个XY 连接件(地脚)*4 个T 型连接件*2 个附加滑块*2 个三角架*2 个联轴器 12-12*4 个直连模式：电机笼/板*3 个，联轴器*3 个或（变速模式：变速板*3 个，变速轮套件 3*套)-21：三维双 X 轴双 Y 轴单 Z 轴结构CCM 直线模组*5 支直径 12mm 传动轴*1 个XY 连接件(地脚)*4 个T 连接件*2 个附加滑块*2 个三角架*2 个联轴器 12-12*4 个直连模式：电机笼/板*3 个，联轴器*3 个或（变速模式：变速板*3 个，变速轮套件 3*套)-22：三维单 X 轴双 Y 轴单 Z 轴结构CCM 直线模组*4 支直径 12mm 传动轴*1 个XY 连接件(地脚)*4 个T 型连接件*1 个附加滑块*2 个三角架*2 个联轴器 12-12*2 个直连模式：电机笼/板*3 个，联轴器*3 个或（变速模式：变速板*3 个，变速轮套件 3*套)-23：三维单 X 轴双 Y 轴单 Z 轴结构CCM 直线模组*3 支直径 12mm 传动轴*1 个XY 连接件(地脚)*4 个附加滑块*2 个三角架*2 个联轴器 12-12*2 个直连模式：电机笼/板*2 个，联轴器*2 个或（变速模式：变速板*3 个，变速轮套件 3*套)-24：三维 XYZ 丝杆侧立结构CCM 直线模组*3 支S35 丝杆模组*1 支直径 12mm 传动轴*1 个XY 连接件(地脚)*4 个L 型连接件*2 个联轴器 12-12*2 个S35 固定座（可连 W40-10W45-15W50-20）*1 个直连模式：电机笼/板*3 个，联轴器*3 个或（变速模式：变速板*3 个，变速轮套件 3*套)-25：三维 XYZ 铝材支架结构CCM 直线模组*3 支定制小 T 型连接件*4 个T 型连接件*1 个铝材支架*1 个直连模式：电机笼/板*3 个，联轴器*3 个或（变速模式：变速板*3 个，变速轮套件 3*套)-26：三维 XY 双 Z 轴铝材支架结构CCM 标准模组*4 支特定小 T 连接件*2 个T 型连接件*2 个侧面支撑板*12 个联轴器 12-12*2 个直径 12mm 传动轴*1铝材支架*1 个直连模式：电机笼/板*3 个，联轴器*3 个或（变速模式：变速板*3 个，变速轮套件 3*套)命名规则出轴形式电机区位
