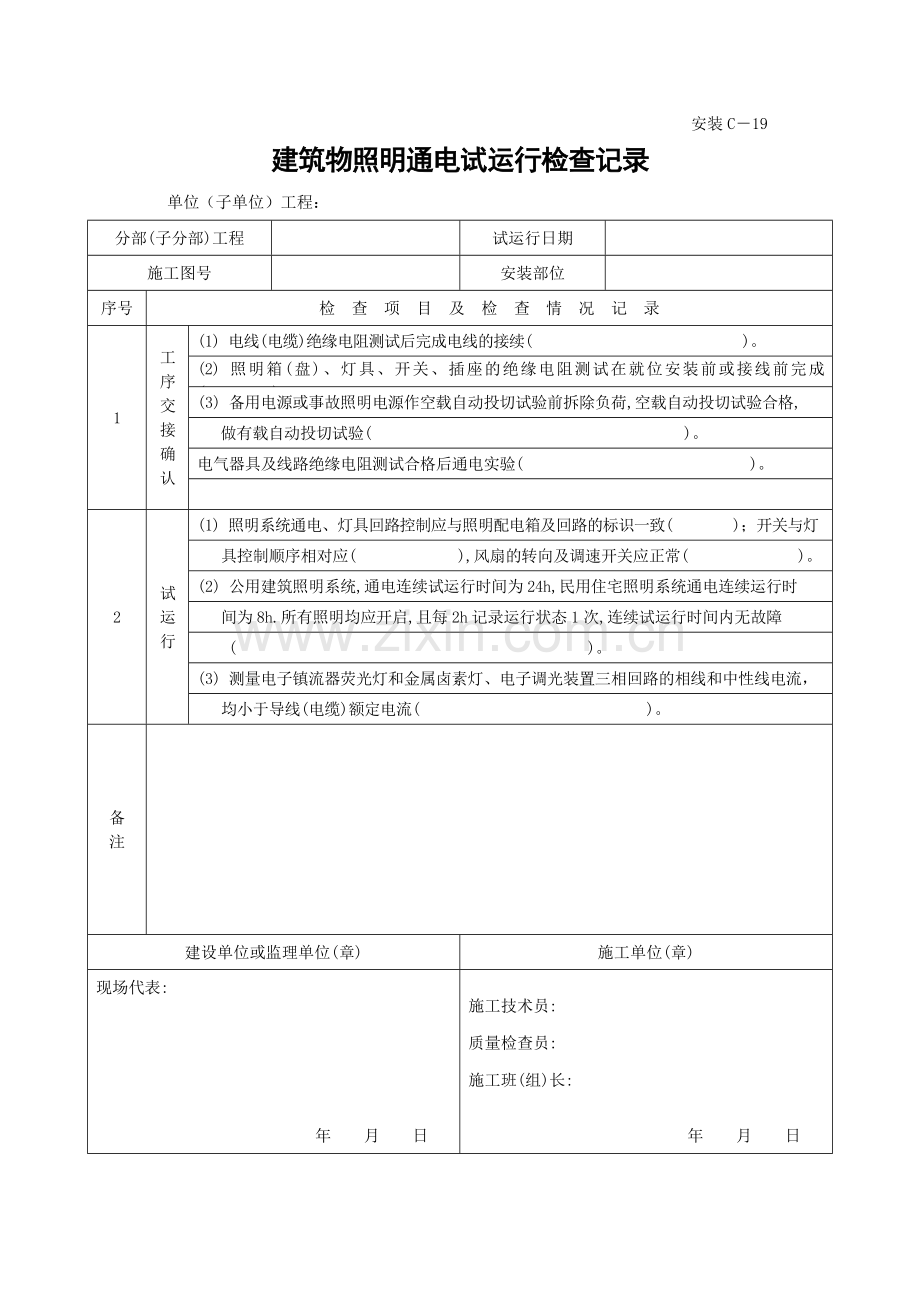

安装C-18 大型花灯安装牢固性试验记录 单位(子单位)工程: 分部(子分部)工程 试验日期 施工图号 安装部位 序号 灯具名称 型号规格 灯具重量 吊钩直径 试验重量 试验结果 备注 建设单位或监理单位(章) 施工单位(章) 现场代表: 年 月 日 施工技术员: 年 月 日 质量检查员: 年 月 日 施工班(组)长: 年 月 日 安装C-19 建筑物照明通电试运行检查记录 单位(子单位)工程: 分部(子分部)工程 试运行日期 施工图号 安装部位 序号 检 查 项 目 及 检 查 情 况 记 录 1 工序交接确认 (1) 电线(电缆)绝缘电阻测试后完成电线的接续( )。 (2) 照明箱(盘)、灯具、开关、插座的绝缘电阻测试在就位安装前或接线前完成( )。 (3) 备用电源或事故照明电源作空载自动投切试验前拆除负荷,空载自动投切试验合格, 做有载自动投切试验( )。 电气器具及线路绝缘电阻测试合格后通电实验( )。 2 试运行 (1) 照明系统通电、灯具回路控制应与照明配电箱及回路的标识一致( );开关与灯 具控制顺序相对应( ),风扇的转向及调速开关应正常( )。 (2) 公用建筑照明系统,通电连续试运行时间为24h,民用住宅照明系统通电连续运行时 间为8h.所有照明均应开启,且每2h记录运行状态1次,连续试运行时间内无故障 ( )。 (3) 测量电子镇流器荧光灯和金属卤素灯、电子调光装置三相回路的相线和中性线电流, 均小于导线(电缆)额定电流( )。 备 注 建设单位或监理单位(章) 施工单位(章) 现场代表: 年 月 日 施工技术员: 质量检查员: 施工班(组)长: 年 月 日 安装C-20 接地装置施工检查测试记录 单位(子单位)工程: 分部(子分部)工程 施工图号 接地种类 安装地点 测试仪表名称 型号规格 接 地 电 阻 测 量 序号 测试位置 允许值(Ω) 实测值(Ω) 测试日期 当天及前三天天气情况 简绘接地布置图或简述接地情况(规格、长度、埋入深度、数量、连接方法、网络尺寸、地质、接地模块基坑开挖地层情况等) 建设单位或监理单位(章) 施工单位(章) 现场代表: 年 月 日 施工技术员: 质量检查员: 施工班(组)长: 年 月 日 安装C-21 电缆(线)敷设绝缘测试记录 单位(子单位)工程: 分部(子分部)工程 测试日期 施工图号 安装部位 电缆(回路) 编 号 电缆(导线) 型号及规格 敷设方法 绝缘电阻最小值(MΩ) 起始点 长度 相 同 相对零 相对地 零对地 AB AN AE N-PE BC BN BE AC CN CE AB AN AE N-PE BC BN BE AC CN CE AB AN AE N-PE BC BN BE AC CN CE AB AN AE N-PE BC BN BE AC CN CE AB AN AE N-PE BC BN BE AC CN CE AB AN AE N-PE BC BN BE AC CN CE AB AN AE N-PE BC BN BE AC CN CE AB AN AE N-PE BC BN BE AC CN CE AB AN AE N-PE BC BN BE AC CN CE AB AN AE N-PE BC BN BE AC CN CE AB AN AE N-PE BC BN BE AC CN CE AB AN AE N-PE BC BN BE AC CN CE AB AN AE N-PE BC BN BE AC CN CE AB AN AE N-PE BC BN BE AC CN CE 计量器具名称 型号规格 施工技术员: 年 月 日 质量检查员: 年 月 日 施工班(组)长: 年 月 日 安装C-23 风机、空调机组单机试运转记录 单位(子单位)工程: 系统名称 安装区域 系统编号 施工技术员 机组类型 检测依据 序 号 型号规格 电机转速(r/min) 风机转速(r/min) 额定值 电流 实测值 轴承温度 测定 结果 额定值 实测值 额定值 实测值 功率 电流 (℃) 建设单位(或监理单位) (章) 施工单位(章) 现场代表: 年 月 日 测试人员: 年 月 日 安装C-24 通风机、空调机组调试记录 单位(子单位)工程: 系统名称 系统编号 设备名称 设备编号 型号规格 安装区域 施工技术员 检测依据 序号 测 试 项 目 设 计 值 铭 牌 值 实 测 值 1 电机转速(r/min) 2 风机转速(r/min) 3 余 压(Pa) 4 总 风 量(m3/h) 5 功 率(kw) 6 电 压(V) 7 电 流(A) 评 定 意 见 建设单位(或监理单位) (章) 施工单位(章) 现场代表: 年 月 日 测试人员: 年 月 日 安装C-25 风量平衡调试记录 单位(子单位)工程: 系统名称 系 统 编 号 施工技术员 设 备 编 号 设计总风量(m3/h) 实测总风量(m3/h) 序号 调 试 位 置 风 口 设计风量 (m3/h) 实测风量 (m3/h) 型 式 规 格 评 定 意 见 建设单位(或监理单位) (章) 施工单位(章) 现场代表: 年 月 日 测试人员: 年 月 日 安装C-26 风管漏光检测记录 单位(子单位)工程: 系统名称 系统编号 检测依据 系统接缝长度(m) 试验接缝总长度(m) 风管级别 试验光源 施工技术员 允许单位长度漏光点(个/10m) 实测单位长度漏光点(个/10m) 允许单位长度漏光点(个/100m) 实测单位长度漏光点(个/100m) 检查段示意图 评 定 意 见 建设单位(或监理单位) (章) 施工单位(章) 现场代表: 年 月 日 检测人员: 年 月 日 安装C-27 正压送风、消防排烟测试记录表 单位(子单位)工程: 系统名称 系统编号 区域 模拟 火灾 区域 测试 楼层 模拟火灾层及上、下层同时开启时,门开启处风速(m/s) 系统门全关闭 时压力差(Pa) 1 2 3 4 5 6 V平均 前室/走道 前室/走道 楼梯/前室 楼梯/走道 排烟区 测点 风速 (m/s) 排烟口 1 2 3 4 5 6 V平均 风口面积 (m2) 1 2 3 4 实测排烟量(m3/h) 有效容积(m3) 换气次数(1/h) 评定意见 检测员 审 核 检测日期 年 月 日 安装C-28 净化空调系统测试记录 单位(子单位)工程: 系统名称 系统编号 区域 检测依据 施工技术员 房间 编号 房间用途 洁净度(粒/m3 ) ≥0.3μm 洁净度(粒/m3 ) ≥0.3μm 洁净度(粒/m3 ) ≥0.3μm 洁净度(粒/m3 ) ≥0.3μm 正压 (Pa) 噪声 dB(A) 设计值 设计值 设计值 实测值 设计值 实测值 设计值 实测值 备 注 建设单位(或监理单位) (章) 施工单位(章) 现场代表: 年 月 日 检测人员: 年 月 日 安装C-30 电力驱动、液压电梯 隐蔽工程安装检查记录 单位(子单位)工程: 分部(子分部)工程 检查日期 电梯编号 隐 蔽 工 程 内 容 分项工程名称 实测值(mm) M h d L 承重墙总厚度 d 曳引机搁机承重钢梁埋入承重墙内超过 墙厚中心的支承长度 w 曳引机搁机承重钢梁埋入承重墙内的支 承总长度 d≥20mm d≥75mm 隐 蔽 工 程 内 容 分项工程名称 实测值(mm) M h d M: 膨胀螺栓直径 h : 构筑物钻孔深度 d : 构筑物钻孔直径 注: 构筑物必须是混凝土结构 螺栓规格mm 钻孔直径mm 钻孔深度mm M8 12.5 45 M10 14.5 55 M12 19 65 M16 23 90 建设单位或监理单位(章) 施工单位(章) 现场代表: 年 月 日 施工技术员: 质量检查员: 施工班(组)长: 年 月 日 安装C-31-1/2 电力驱动电梯整机安装检查记录(一) 单位(子单位)工程: 分部(子分部)工程 检查日期 电梯编号 序号 检 查 项 目 检查情况 1 每层层门必须能够用三角钥匙开启 2 当一层门或轿门(在多扇门中任何一扇门)被非正常打开时,电梯严禁启动或继续运行 3 限速器与安全钳电气开关在联动试验中必须动作可靠,且应使驱动主机立即制动 4 瞬时式安全钳,轿厢载有平均分布的额定载荷;渐进型安全钳,轿厢应载有平均分布125%的额定载荷。短接限速器和安全钳电气开关,以检修速度下行时人为地让限速器机械动作时,安全钳应可靠地动作,轿厢必须可靠制动,且轿底倾斜度不超过5% 5 电梯在行程上部范围内空载上行及行程下部范围载有125%额定载荷下行,分别停层3次以上,轿厢必须可靠制停(空载上行工况应平层)。轿厢载有125%额定载荷以正常速度下行时,切断电动机与制动器供电,电梯必须可靠制动 6 当对重完全压在缓冲器上,且驱动主机按轿厢上行方向连续运转时,空载轿厢严禁向上提升 7 电梯平衡系数应为40%~50% 8 轿厢分别以空载、额定载荷工况下,按产品设计规定,每天不少于8小时,各起、制动运行1000次,液压电梯空载和额定载荷各运行4h,电梯应运行平稳,制动可靠,连续运行无故障,液压电梯的液压系统工作应正常 9 当电源为额定频率和额定电压、轿厢载有50%额定载荷时,向下运行至行程中段(除去加速加减速段)时的速度,不应大于额定速度的105%,且不应小于额定速度的92% 10 耗能型缓冲器进行复位试验,复位时间不大于120秒 11 观 感 检 查 轿门带动层门开、关运行,门扇与门扇、门扇与门套、门扇与门楣、门扇与门口处轿壁、门扇下端与地坎应无刮碰现象 12 门扇与门扇、门扇与门套、门扇与门楣、门扇与门口处轿壁、门扇下端与地坎之间各自的间隙在整个长度上基本一致 13 对机房、导轨支架、底坑、轿顶、轿内、轿门、层门及门坎等部位应清理干净 施工技术员: 年 月 日 质量检查员: 年 月 日 施工班(组)长: 年 月 日 注:黑体字为强制性条文 安装C-31-2/2 电力驱动电梯整机安装检查记录(二) 单位(子单位)工程: 分部(子分部)工程 检查日期 电梯编号 序号 检 查 项 目 检查情况 1 安 全 保 护 断相、错相保护装置或功能应使电梯不发生危险 2 动力电路、控制电路、安全电路必须有与负载匹配的短路保护装置 3 动力电路必须有过载保护装置 4 限速器上的轿厢(对重)下行标志必须与轿厢(对重)的实际下行方向相符 5 限速器铭牌上的额定速度、动作速度必须与被检电梯相符 6 安全钳必须与其型式试验证书相符 7 缓冲器必须与其型式试验证书相符 8 门锁装置必须与其型式试验证书相符 9 上、下极限开关必须是安全触点,在端站位置进行动作试验时必须动作正常 10 上、下极限开关在轿厢或对重接触缓冲器前必须动作,且缓冲器完全压缩时,保持动作状态 11 轿顶、机房、滑轮间、底坑停止装置的动作必须正常 1 安 全 开 关 限速器绳张紧开关必须动作可靠 2 液压缓冲器复位开关必须动作可靠 3 补偿绳张紧开关必须动作可靠 4 额定速度大于3.5m时,补偿绳轮防跳开关必须动作可靠 5 轿厢安全窗开关必须动作可靠 6 安全门、底坑门、检修活板门的开关必须动作可靠 7 对可拆卸式紧急操纵装置所需要的安全开关必须动作可靠 8 当悬挂钢丝绳(链条)为两根时,防松动安全开关必须动作可靠 序 号 平 层 准 确 度 允许偏差 (mm) 实 测 值 (mm) 1 2 3 4 5 6 7 8 9 10 1 速度 m/s ≤0.63、>1.0 ±15mm 2 >0.63、≤1.0 ±30mm 施工技术员: 年 月 日 质量检查员: 年 月 日 施工班(组)长: 年 月 日 安装C-32-1/2 液压电梯整机安装检查记录(一) 单位(子单位)工程: 分部(子分部)工程 检查日期 电梯编号 序号 检 查 项 目 检查情况 1 每层层门必须能够用三角钥匙开启 2 当一层门或轿门(在多扇门中任何一扇门)被非正常打开时,电梯严禁 启动或继续运行 3 限速器与安全钳电气开关在联动试验中必须动作可靠,且应使驱动电梯停止运行 4 当液压电梯的额定载重量与最大有效面积防护GB50310规范要求时,间隙应载有均匀分布的额定载重量;当液压电梯额定载重量小于GB50310规范规定的间隙最大有效面积对应的额定载重量时,间隙应载有均匀分布的125%的液压电梯额定载重量,但载荷不应超过GB50310规范规定的间隙最大有效面积对应的额定载重量.对瞬时式安全钳,轿厢应以额定速度下行;渐进式安全钳,应以检修速度下行,进行限速器(安全绳)安全钳联动试验。 5 当装有限速器安全钳时,使下行阀保持开启状态(直到钢丝绳松弛为止)的同时,人为的让限速器机械动作,安全钳应可靠的动作,轿厢必须可靠制动,且轿底倾斜度不超过5% 6 当装有安全绳安全钳时,使下行阀保持开启状态(直到钢丝绳松弛为止)的同时,人为的让限速器机械动作,安全钳应可靠地动作,轿厢必须可靠制动,且轿底倾斜度不超过5% 7 在超载试验中,当轿厢载有125%额定载荷时严禁液压电梯启动 8 运行速度检验时,空载轿厢上行速度与上行额定速度的差值不应大于上行额定速度的8%;载有额定载重量的轿厢下行速度与下行额定速度的差值不应大于下行额定速度的8% 9 额定载重量沉降量试验时,载有额定载重量的轿厢停靠在最高层,停梯10min,沉降量不应大于10mm,但因油温变化而引起的油体积缩小所造成的沉降不包括在10mm内 10 液压泵站上的溢流阀应设定在系统压力为满载压力的140%~170%时动作 11 超压静载试验时,将截止阀关闭,在轿内施加200%的额定载荷,持续5min后液压系统应完好无损 12 观 感 情 况 轿门带动层门开、关运行,门扇与门扇、门扇与门套、门扇与门楣、门扇与门口处轿壁、门扇下端与地坎应无刮碰现象 13 门扇与门扇、门扇与门套、门扇与门楣、门扇与门口处轿壁、门扇下端与地坎之间各自的间隙在整个长度上基本一致 14 对机房、导轨支架、底坑、轿顶、轿内、轿门、层门及门坎等部位应清理干净 施工技术员: 年 月 日 质量检查员: 年 月 日 施工班(组)长: 年 月 日 安装C-32-2/2 液压电梯整机安装检查记录(二) 单位(子单位)工程: 分部(子分部)工程 检查日期 电梯编号 序号 检 查 项 目 检查情况 1 安 全 保 护 断相、错相保护装置或功能应使电梯不发生危险 2 动力电路、控制电路、安全电路必须有与负载匹配的短路保护装置 3 动力电路必须有过载保护装置 4 限速器上的轿厢(对重)下行标志必须与轿厢(对重)的实际下行方向相符 5 限速器铭牌上的额定速度、动作速度必须与被检电梯相符 6 安全钳必须与其型式试验证书相符 7 缓冲器必须与其型式试验证书相符 8 门锁装置必须与其型式试验证书相符 9 上、下极限开关必须是安全触点,在端站位置进行动作试验时必须动作正常 10 上、下极限开关在轿厢或对重接触缓冲器前必须动作,且缓冲器完全压缩时,保持动作状态 11 轿顶、机房、滑轮间、底坑停止装置的动作必须正常 1 安 全 开 关 限速器绳张紧开关必须动作可靠 2 液压缓冲器复位开关必须动作可靠 3 补偿绳张紧开关必须动作可靠 4 额定速度大于3.5m时,补偿绳轮防跳开关必须动作可靠 5 轿厢安全窗开关必须动作可靠 6 安全门、底坑门、检修活板门的开关必须动作可靠 7 对可拆卸式紧急操纵装置所需要的安全开关必须动作可靠 8 当悬挂钢丝绳(链条)为两根时,防松动安全开关必须动作可靠 序 号 检 测 项 目 允许偏差 (mm) 实 测 值 (mm) 1 2 3 4 5 6 7 8 9 10 速度 m/s ≤0.63、>1.0 ±15mm >0.63、≤1.0 ±30mm 施工技术员: 年 月 日 质量检查员: 年 月 日 施工班(组)长: 年 月 日 安装C-33-1/2 扶 梯 人行道 自动 整机安装检查记录(一) 单位(子单位)工程: 分部(子分部)工程 检查日期 自动 扶 梯 编号 人行道 序号 检 查 项 目 检查情况 1 必 须 自 动 停 止 无控制电压 2 电路接地的故障 3 过载 4 控制装置在超速和运行方向非操纵逆转下动作 5 开关断开的 动作必须通 过安全触点 或安全电路 来完成 附加制动器运作 6 直接驱动梯级、踏板或胶带的部件断裂或过分伸长 7 驱动装置与转向装置之间的距离缩短 8 梯级、踏板或胶带进入梳齿板处有异物夹住.且产生损坏梯级、踏板或胶带支撑结构 9 无中间出口的连续安装的多台自动扶梯、自动人行道中的一台停止运行 10 扶手带人口保护装置动作 11 梯级或踏板下陷 12 梯级、踏板、胶带的楞齿及梳齿板应完整、光滑 13 在自动扶梯、自动人行道入口处应设置使用须知的标牌 14 内、外盖板、围裙板、扶手支架、扶手导轨、护壁板接缝应平整。接缝处的凸台不应大于0.5mm 15 梳齿板梳齿与踏板面齿槽的啮合深度不应小于6mm 16 梳齿板梳齿与踏板面齿槽的间隙不应大于4mm 17 围裙板与梯级、踏板或胶带的水平间隙不应大于4mm,两边间隙之和不大于7mm,踏板表面与围裙板下端垂直间隙不应大于4mm 18 踏板或胶带摆动时的侧边与围裙板垂直投影之间不得产生间隙 19 踏板面的相邻梯级或踏板之间的间隙不应大于6mm 20 自动人行道过渡曲线区段,踏板的前缘和相邻踏板的后缘啮合,其间隙不应大于8mm 21 护壁板之间的空隙不应大于4mm,间隙的上下偏差不大于2mm 22 主电源开关不应切断电源插座、检修和维护所必须的照明电源 23 线槽或导管内导线总截面积不大于线槽净截面积的60% 24 电管、软管及PVC管的固定间距不大于1米 25 端头固定间距不大于0.1米 26 接地总线必须采用黄绿相间绝缘导线,且截面积应与主电源线截面积一致 27 接地支线必须采用黄绿相间的绝缘导线 28 电源线相序应标色清楚及正确 施工技术员: 年 月 日 质量检查员: 年 月 日 施工班(组)长: 年 月 日 安装C-33-2/2 扶 梯 人行道 自动 整机安装检查记录(二) 单位(子单位)工程: 分部(子分部)工程 检查日期 自动 扶 梯 编号 人行道 相 对 运 动 速 度 的 检 测 序号 允许偏差 实测值 1 ±5% 2 ±5% 3 0~+2% 4 0~+2% 制 停 距 离 检 测 序号 额定速度 (m/s) 制停距离范围 实测值 (m) 制停距离范围 实测值 (m) 自动扶梯(m) 自动人行道(m) 1 0.20~1.00 0.20~1.00 2 0.30~1.30 0.30~1.30 3 0.35~1.50 0.35~1.50 4 0.40~1.70 绝 缘 电 阻 检 测 序号 检测项目 范围要求 实测值 1 电力电路 ≮0.5MΩ 2 电气安全装置电路 ≮0.5MΩ 3 控制电路 ≮0.25MΩ 4 照明电路 ≮0.25MΩ 5 信号电路 ≮0.25MΩ 观 感 检 查 序号 检 查 内 容 检查结果 1 上行和下行自动扶梯、自动人行道的梯级、踏板或胶带与围裙板间应无刮碰现象,扶手带外表面应无刮痕 2 对梯级、踏板或胶带、梳齿板、扶手带、护壁板、围裙板、内外盖板、前沿板及活动板等部位的外表面应清理干净 施工技术员: 年 月 日 质量检查员: 年 月 日 施工班(组)长: 年 月 日 安装C-34 材料、设备质量证明书汇总表 单位(子单位)工程: 分部(子分部)工程 序号 材料(设备)名称 型号规格 生产(供应)厂商 证明书名称 备 注 施工单位: 填表人: 注:此表为给排水及采暖、电气、智能建筑、通风与空调、电梯各分部工程通用表格。 工程材料/构配件/设备报审表 A9 工程名称: 编号: 致: (监理单位) 我方于 年 月 日近场的工程材料/构配件/设备数量如下(见附件)。现将质量证明文件及自检结果报上,拟用于下述部位: , 请予以审核。 附件:1.数量清单 2.质量证明文件 3.自检结果 承包单位(章) 项目经理 日 期 审查意见: 经检查上述工程材料/构配件/设备,符合/不符合设计文件和规范的要求,准许/不准许进场,同意/不同意使用于拟定部位。 项目监理机构 总/专业监理工程师 日 期
