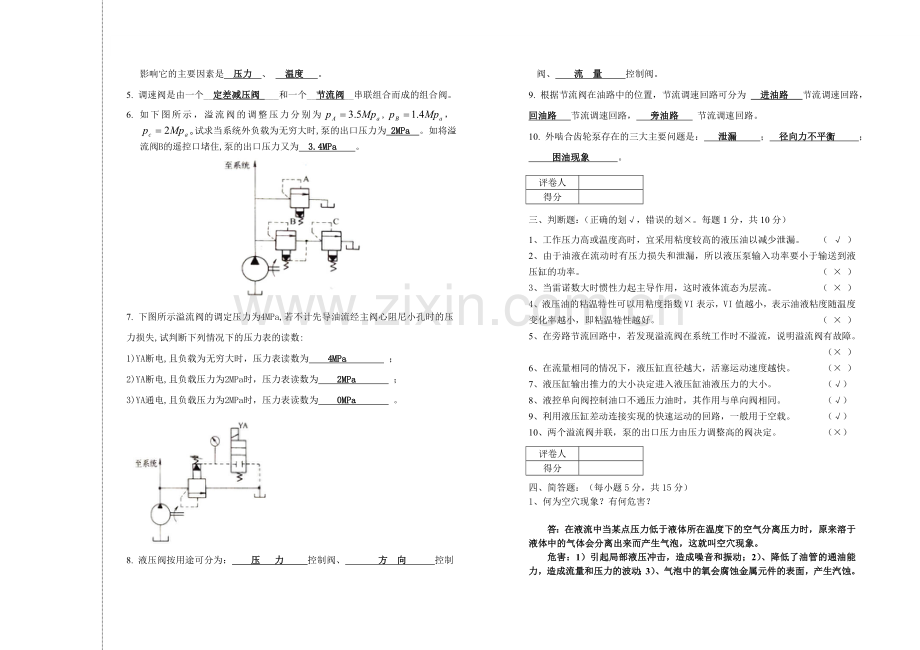

液压传动B卷参考答案.doc

班级： 姓名： 考号：

密封线内不准答题
攀钢（集团）公司高级工班期未测试试题（参考答案）
科目：液压传动（B卷）
题号
一
二
三
四
五
总分
得分

注意事项：1、请首先按要求在试卷的标封处填写您的姓名、考号和所在单位的名称。
2、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。
3、不要在试卷上乱写乱画，不要在标封区填写无关内容
评卷人

得分

一、 选择题（每小题1分，共20分）
1.将压力能转换为驱动工作部件机械能的能量转换元件是（ B  ）。
A、动力元件；    B、执行元件；    C、控制元件。
2. 一般单杆活塞缸在快速缩回时，往往采用（ C ）。
A、有杆腔回油无杆腔进油；  B、差动连接；　C、有杆腔进油无杆腔回油。
3. 溢流阀一般是安装在（  A ）的出口处，起稳压、安全等作用。
A、液压泵；　　　B、液压缸；　　C、换向阀；　　　D、油箱。
4. 驱动液压泵的电机功率应比液压泵的输出功率大，是因为（  D  ）。
A、泄漏损失；　　B、摩擦损失；　C、溢流损失；　　D、前两种损失。
5. 流量控制阀使用来控制液压系统工作的流量，从而控制执行元件的（ B  ）。
A、运动方向；　　B、运动速度；   C、压力大小。
6. 与机械传动相比，液压传动的优点（　A　）
A. 运动平稳B.要求的加工精度低C.可以得到严格的定比传动D. 效率高
8.在某一液压设备中需要一个完成很长工作行程的液压缸，宜采用下述液压缸中的（　C　）
A.单出杆活塞缸 B.双出杆活塞缸 C.伸缩式液压缸 D.柱塞液压缸
9.某三位四通电液动换向阀由一个三位四通电磁换向阀做先导阀和一个三位四通液动换向阀做主阀，当电磁铁断电后，先导阀回到中位，然后主阀在弹簧作用下回到中位，导阀的中位机能应选（　B　）
A.“O” B.“Y” C.“M” D.“H”
10. 顺序阀在液压系统中起（ C ）作用。
A、稳压；　　　　B、减压；　　　C、压力开关；　　D、安全保护。
11. 运动速度（   ）时宜采用粘度较低的液压油减少摩擦损失；工作压力（　 ）时宜采用粘度较高的液压油以减少泄漏。（ C ）
A.高　低 　B低　高.　 C.高　高　　 D.低　低
12. （  D  ）又称表压力。
A、绝对压力；    B、真空度；    C、大气压；    D、相对压力。
13. 单杆活塞液压缸作为差动液压缸使用时，若使其往复速度相等，其活塞直径应为活塞杆直径的（  A  ）倍。
A、      B、     C、2       D、3
14.在液压传动中人们利用（　D　）来传递力和运动。
A，固体 B. 绝缘体 C.气体 D. 液体
15. 把先导式溢流阀的远程控制口接了回油箱，将会发生（　A　）问题
A. 进口压力调不上去　　　　　　　　　B.进口压力为无穷大
C.进口压力随负载增加而增加　　D. 没有溢流量
16. 在采用节流阀的进油口节流调速回路中，当负载一定，节流阀开口减小，液压泵工作压力（　C　）。
A.最大  B.减小  C.不变
17. 在用一个液压泵驱动一个执行元件的液压系统中，采用三位四通换向阀使泵卸荷，应选用( A )型中位机能的换向阀。
A.“M”　B.“Y”　C.“P”　D.“O”
18. 在液压传动中，压力一般是指压强，在国际单位制中，它的单位是（　C　）。
A.牛米B.牛顿C. 帕D. 瓦
19. 泵常用的压力中，（　A ）是随外负载变化而变化的。
A.泵的输出压力B.泵的最高压力C.泵的额定压力
20.（　　）粘性，（　　）压缩的液体通常被称为理想的液体。（　B　）
A.无，可 B.无，不可 C.有，可 D.有，不可，
评卷人

得分

二、 填空题：（每空1分，共30分）

1. 液压传动系统一般 液压泵 、 执行元件 、 控制元件 、 辅助元件 、和工作介质组成，是用液压能来传递动力的。
2. 液体的流动状态分为 层流 和 紊流 ，由临界雷诺数Rec决定。
3. 对于液压泵来说，由于存在 泄漏 ，其实际流量总是 小于 理论流量；由于 摩擦 ，其实际输入扭矩总是 大于 其理论上所需要的扭矩。（大于，小于，等于）
4. 液压油的粘性只有在 运动 时才显示出来，它的大小用 粘度 表示，影响它的主要因素是 压力 、 温度 。
5. 调速阀是由一个__定差减压阀____和一个__节流阀__串联组合而成的组合阀。
6. 如下图所示，溢流阀的调整压力分别为,，｡试求当系统外负载为无穷大时,泵的出口压力为 2MPa 。如将溢流阀B的遥控口堵住,泵的出口压力又为 3.4MPa 。

7. 下图所示溢流阀的调定压力为4MPa,若不计先导油流经主阀心阻尼小孔时的压力损失,试判断下列情况下的压力表的读数:
1)YA断电,且负载为无穷大时，压力表读数为 4MPa ；
2)YA断电,且负载压力为2MPa时，压力表读数为 2MPa ；
3)YA通电,且负载压力为2MPa时，压力表读数为 0MPa 。

8. 液压阀按用途可分为： 压 力 控制阀、 方 向 控制阀、 流 量 控制阀。
9. 根据节流阀在油路中的位置，节流调速回路可分为 进油路 节流调速回路， 回油路 节流调速回路， 旁油路 节流调速回路。
10. 外啮合齿轮泵存在的三大主要问题是： 泄漏 ； 径向力不平衡 ；
困油现象 。
评卷人

得分

三、 判断题：（正确的划√，错误的划×。每题1分，共10分）
1、工作压力高或温度高时，宜采用粘度较高的液压油以减少泄漏。 （ √ ）
2、由于油液在流动时有压力损失和泄漏，所以液压泵输入功率要小于输送到液压缸的功率。 （ × ）
3、当雷诺数大时惯性力起主导作用，这时液体流态为层流。 （ × ）
4、液压油的粘温特性可以用粘度指数VI表示，VI值越小，表示油液粘度随温度变化率越小，即粘温特性越好。 （ × ）
5、在旁路节流回路中，若发现溢流阀在系统工作时不溢流，说明溢流阀有故障。（× ）
6、在流量相同的情况下，液压缸直径越大，活塞运动速度越快。 （× ）
7、液压缸输出推力的大小决定进入液压缸油液压力的大小。　　　　　（√）
8、液控单向阀控制油口不通压力油时，其作用与单向阀相同。　　　　（√）
9、利用液压缸差动连接实现的快速运动的回路，一般用于空载。　　　（√）
10、两个溢流阀并联，泵的出口压力由压力调整高的阀决定。 （×）
评卷人

得分

四、简答题：（每小题5分，共15分）
1、何为空穴现象？有何危害？

答：在液流中当某点压力低于液体所在温度下的空气分离压力时，原来溶于液体中的气体会分离出来而产生气泡，这就叫空穴现象。
危害：1）引起局部液压冲击，造成噪音和振动；2）、降低了油管的通油能力，造成流量和压力的波动；3）、气泡中的氧会腐蚀金属元件的表面，产生汽蚀。

2、齿轮泵的泄漏渠道主要有哪三个方面？
答：对齿轮泵来讲内泄漏有三条途径：一是齿轮端面和前后泵盖之间的轴向间隙；二是齿顶圆和泵体内孔之间的径向间隙；三是齿轮啮合线处泄漏。

3、何谓中位机能？画出“O”型、“M”型和“P”型中位机能的图型符号。
答：三位换向阀中位时各油口的连通方式称为中位机能。

评卷人

得分

五、分析计算题：（共25分）

1、下图所示回路.顺序阀和溢流阀串联,调整压力分别为和，当系统外负载为无穷大时,问: （8分）
l)泵的出口压力为多少?
2)若把两阀的位置互换,泵的出口压力为多少?

解：1）、当时，泵的出口压力为；当时，泵的出口压力为；
2）、泵的出口压力为。

1DT
2DT
3DT
快进
+
+
+
工进
—
+
—
快退
+
—
+
停止
—
—
—
2、下图示两个结构和尺寸均相同相互串联的液压缸,无杆腔面积，有杆腔面积，缸1输入压力，输人流量。不计损失和泄漏,试求: （9分）
1) 两缸承受相同负载时(F1=F2),负载和速度各为多少?
2) 缸1不受负载时(F1=0),缸2能承受多少负载?
3) 缸2不受负载时(F2=0),缸1能承受多少负载？

解：1）当时，，
∴

2）当时，，
∴
3）当时，，
∴
3、如图所示液压回路：试填写液压系统实现“快进－工进－快退－停止”工作循环的电磁铁动作顺序表，说明各标号元件名称。（8分）

答：①、液压泵；②、溢流阀；③、二位二通电磁换向阀；
④、活塞缸；⑤、调速阀。
