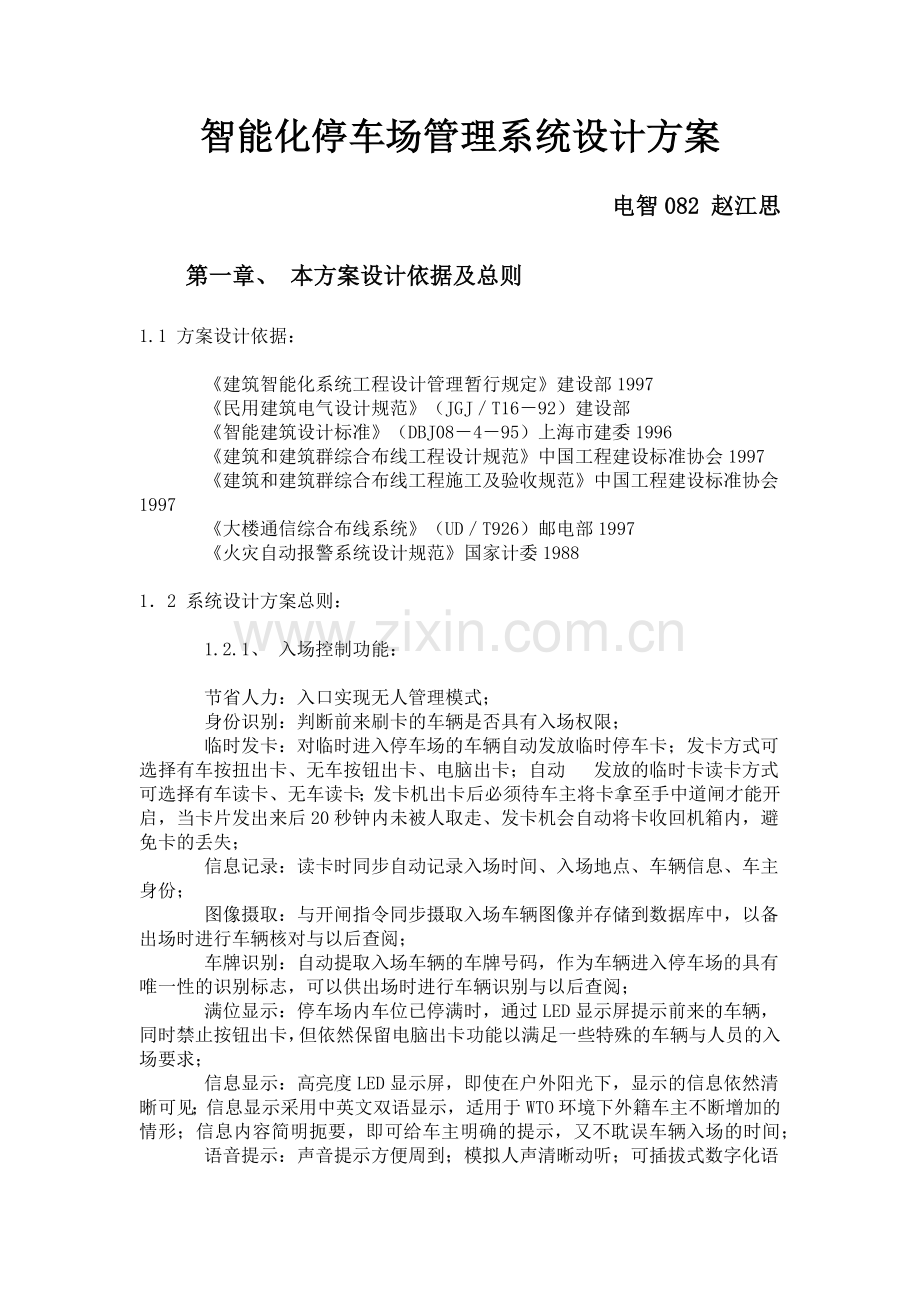

智能化停车场管理系统设计方案.docx

智能化停车场管理系统设计方案电智082 赵江思第一章、 本方案设计依据及总则1.1 方案设计依据： 建筑智能化系统工程设计管理暂行规定建设部1997 民用建筑电气设计规范（JGJT1692）建设部 智能建筑设计标准（DBJ08495）上海市建委1996 建筑和建筑群综合布线工程设计规范中国工程建设标准协会1997 建筑和建筑群综合布线工程施工及验收规范中国工程建设标准协会1997 大楼通信综合布线系统（UDT926）邮电部1997 火灾自动报警系统设计规范国家计委198812 系统设计方案总则： 1.2.1、 入场控制功能： 节省人力：入口实现无人管理模式； 身份识别：判断前来刷卡的车辆是否具有入场权限； 临时发卡：对临时进入停车场的车辆自动发放临时停车卡；发卡方式可选择有车按扭出卡、无车按钮出卡、电脑出卡；自动 发放的临时卡读卡方式可选择有车读卡、无车读卡；发卡机出卡后必须待车主将卡拿至手中道闸才能开启，当卡片发出来后20秒钟内未被人取走、发卡机会自动将卡收回机箱内，避免卡的丢失； 信息记录：读卡时同步自动记录入场时间、入场地点、车辆信息、车主身份； 图像摄取：与开闸指令同步摄取入场车辆图像并存储到数据库中，以备出场时进行车辆核对与以后查阅； 车牌识别：自动提取入场车辆的车牌号码，作为车辆进入停车场的具有唯一性的识别标志，可以供出场时进行车辆识别与以后查阅； 满位显示：停车场内车位已停满时，通过LED显示屏提示前来的车辆，同时禁止按钮出卡，但依然保留电脑出卡功能以满足一些特殊的车辆与人员的入场要求； 信息显示：高亮度LED显示屏，即使在户外阳光下，显示的信息依然清晰可见；信息显示采用中英文双语显示，适用于WTO环境下外籍车主不断增加的情形；信息内容简明扼要，即可给车主明确的提示，又不耽误车辆入场的时间； 语音提示：声音提示方便周到；模拟人声清晰动听；可插拔式数字化语音模块方便系统集成与升级；具有超大存储容量，满足多种声音提示信息的输出； 1.2.2 出场控制功能 自动计费：根据入场时间与出场时间自动计算停车时间，根据停车时间与收费标准自动计算应收费用；收费标准可以根据需要，在停车场管理软件非常方便的定义并下传到控制机中，收费时间可以精确到秒，收费金额最小到“角”；还专门定制了“深圳收费”选项，适用与深圳市“ 同一车辆在某一个时间段内多次出入停车场只收取第一次出入的费用”的收费。 自动收费：除临时车辆要人工以现金形式收取停车费用外，其他车辆可以在读卡时自动收取/扣除停车费用； 车辆确认：读卡时对比显示车辆信息，确认入、出场是否同一辆车； 图像对比：摄取出场车辆图像并存储，同时自动调出该车的入场图像对比显示，以进行准确的对比确认，增强了防盗功能，并使得事后稽查更加精确、容易； 临时卡回收：除了可以由值班收费人员人工回收临时卡外，出口控制机可以设置吞卡机自动回收临时卡； 信息显示：高亮度LED显示屏，即使在户外阳光下，显示的信息依然清晰可见；信息采用中英文双语显示，适用于WTO环境下外籍车主不断增加的情形；信息内容简明扼要，即可给车主明确的提示，又不耽误车辆出场的时间； 语音提示：声音提示方便周到；模拟人声清晰动听；可插拔式数字化语音模块方便系统集成于升级；具有超大存储容量，满足多种声音提示信息的输出。 1.2.3 中心控制与管理功能 IC卡管理：实现IC卡的授权发行、数据更改、挂失/解除挂失、退卡、清空回收等管理；系统可以处理的挂失卡的最大数量为1万张（即黑名单数量为1万条）；系统最大卡片容量为232-1张； 万能查询功能：可能通过一个条件或多个条件相组合，对车场使用情况、卡片使用情况、车辆进出情况等相关资料进行查询，并能够按照客户的要求生成报表，或方便其他系统调用的电子报表。 统计管理：提供各种统计资料以不同的报表形式输出，提供任意形式的查询并以报表形式输出； 设备监控与管理：控制道闸的开、关、停，控制发卡机出卡；实时检测道闸的工作状态并以生动形象的方式显示，实时检测出卡机的工作状态与存储卡片的数量并以生动形象的方式显示，实时检测车辆检测器的工作状态以及感应线圈上是否有车辆存在并以生动形象的方式显示； 系统设置：通过简单的鼠标点击，可以轻松的进行系统设置，如有/无图像对比系统、数据保留时间、选择授权发卡的设备、收费方式、是/否满位位提示等； 1.2.4他特殊功能 脱机、脱网运行：系统在电脑出现故障或网络不通的情况下，仍然能够正常工作；脱机状态下车辆进出场的记录可以保存1万条；当电脑或网络修复后，存在控制机中的脱机记录会自动上传到电脑中保存，有效的保障系统24小时不间断运行； 一卡通用：一张卡片可以在多个系统中使用(例如：停车场、门禁、巡更、考勤、收费、通道闸等)，多种服务与应用的卡片的授权发行可以一次完成； 控制方式设置：一台控制机可以控制多台道闸，也可以多台控制机控制一台道闸；道闸与控制机以实现有效的连锁； 权限管理：多个出入口的停车场，可以设置某一车辆可以进了全部的出/入口、也可以限制该车辆能进出其中的几个出/入口； 高峰模式设置：出/入口控制设备可以通过一个简单的跳线帽的插接将其转换为入/出口设备，配合软件的管理模式转换，可以非常方便地将系统从正常模式设置成上/下班高峰管理模式，以便高峰情况下车辆的进出。 远程管理功能：为了方便车主，月卡可以进行远程延期，即月卡车主如果有延期要求，只需打电话通知管理处，管理处通过电脑对此卡进行延期，而无需月卡车主亲自带卡到管理处进行延期，从而大大方便了车主，也提高了服务质量。 嵌套管理功能：在停车场内部还嵌套有停车场的管理模式，也就是通常的大套小停车场系统，且嵌套功能在脱机脱网状态下依然可以实现，这是行业内唯一真正解决了这一问题的系统；通过简单的跳线设置系统可以实现下列四种工作模式：大车场入口、大车场出口、场内小车场入口、场内小车场出口、车辆进入大车场后可直接从大车场出场，经过对卡片发行时的授权许可也可以进入小车场，进入小车场的车辆必须先出小车场才能出大车场。 多种感应卡共存：系统可以使用国内外大多数的IC卡、ID卡等读写器，且这些卡可以在同一个系统中使用，方便对车主及其车辆进行分类管理并提供周到的服务。第二章、创通智能停车场系统简介 21、出入口控制主机 出入口控制主机是集微机自动识别技术和现代安全管理措施为一体，它涉及电子，机械，光学，计算机，通讯技术等诸多新技术，它是解决停车场出入口实现安全防范管理的有效措施。是整个停车场管理系统的关键外部设备。主要由成有：机箱、IC卡读写器、中文电子显示屏、语音提示、对讲系统、入口自动出卡机等。22、智能自动道闸 智能自动道闸安装在停车场的出入口处，离控制机3米左右距离。由箱体、电动机、离合器、机械传动部分、栏杆、电子控制等部分组成，集磁、电、机械控制于一体的机电一体化产品。产品系列化，可以供不同类型客户的不同需求。23、DW50防砸车压力波装置 主要应用于各种闸类，防止在意外情况下造成对人身及车辆等交通工具的损害，起到应有的保护作用。通过极低的压力就能保证一个可靠的电路接触关。并能配合四周的大气压力和温度变化。24、车辆检测器 CTDG002是单通道的智能环路感应器，主要用于检测车辆。适用于停车场，公路车辆收费站以及信号灯控制系统等。CTDG002输出为继电器开关量输出方式。25、图像抓拍系统 为了使智能停车场管理系统具有更高的防盗车功能，可增加图像对比系统。该系统在停车场出入口各安装一台摄像机，值班人员根据电脑提供的图像，通车辆的特征及号码等来识别。 车辆进场：当在车主读卡的瞬间（系统检测到车辆的存在时方可读卡），系统同是抓拍该车图像，并将图像存入电脑，道闸开启，车辆进入小区，道闸回落； 车辆出场：当车主在出口读卡的瞬间（临时车在临时读写器上读），同时系统抓拍该车出场图像，并存入电脑，系统时马上调出先前所抓拍的图像，供值班人员进行进出车辆图像对比，并识别是否是同一辆车，相同则按回车键，道闸开启，车辆出场，道闸回落，进出车辆的图像全部存入电脑以备查看。 26一进一出停车场系统结构图及布线图 一进一出结构图 一进一出布线图（另附）说明：各出入口设备按停车场标准布线设计，电脑联网如距离相距小于200米，采用五类双绞线联网，大于200米必须使用光纤联网。车辆进小区流程车辆进出区流程
