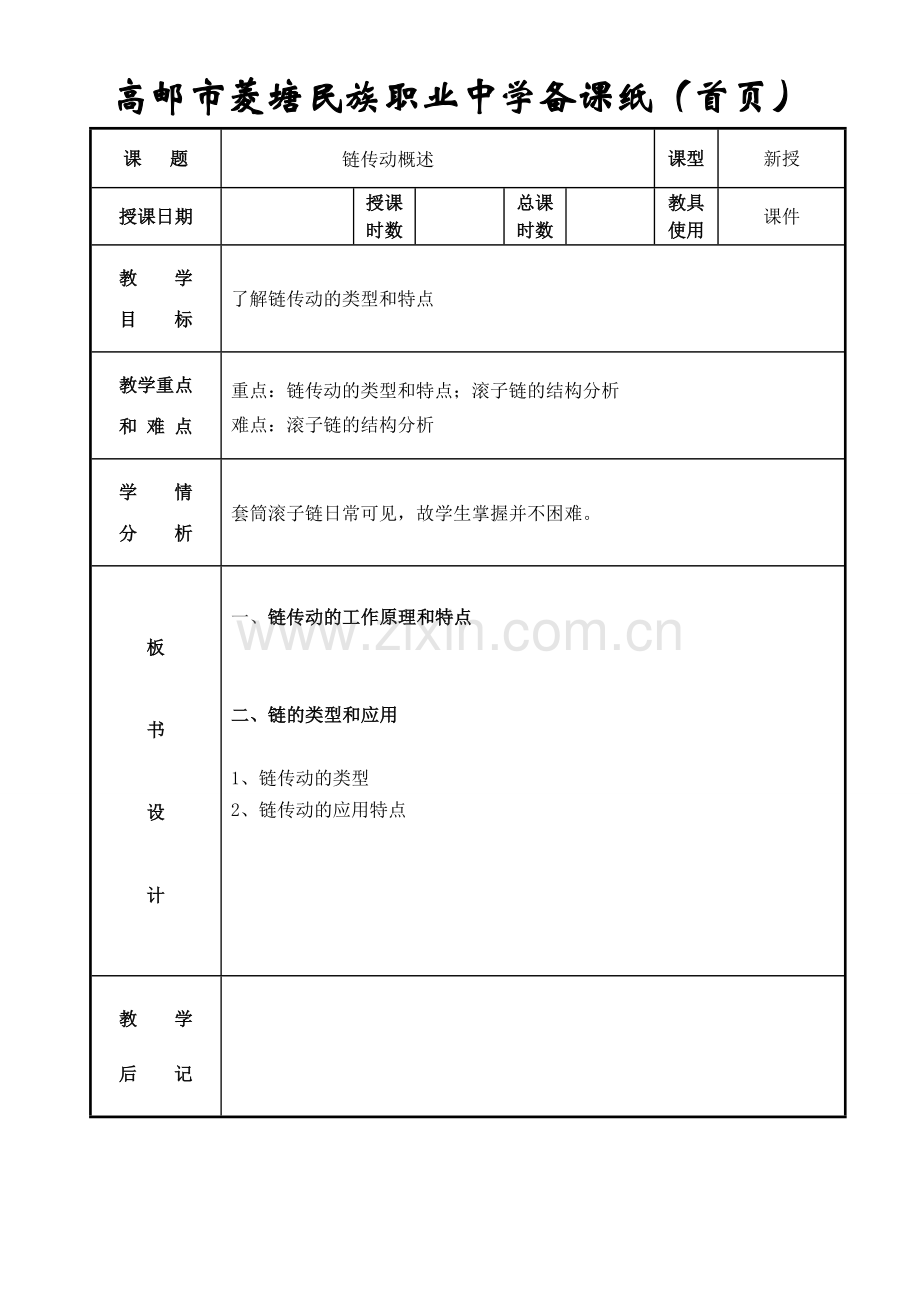

高邮市菱塘民族职业中学备课纸（首页）
课 题
链传动概述
课型
新授
授课日期

授课时数

总课时数

教具使用
课件
教 学
目 标
了解链传动的类型和特点
教学重点
和 难 点
重点：链传动的类型和特点；滚子链的结构分析
难点：滚子链的结构分析
学 情
分 析
套筒滚子链日常可见，故学生掌握并不困难。
板
书
设
计
一、链传动的工作原理和特点

二、 链的类型和应用

1、 链传动的类型
2、 链传动的应用特点

教 学
后 记

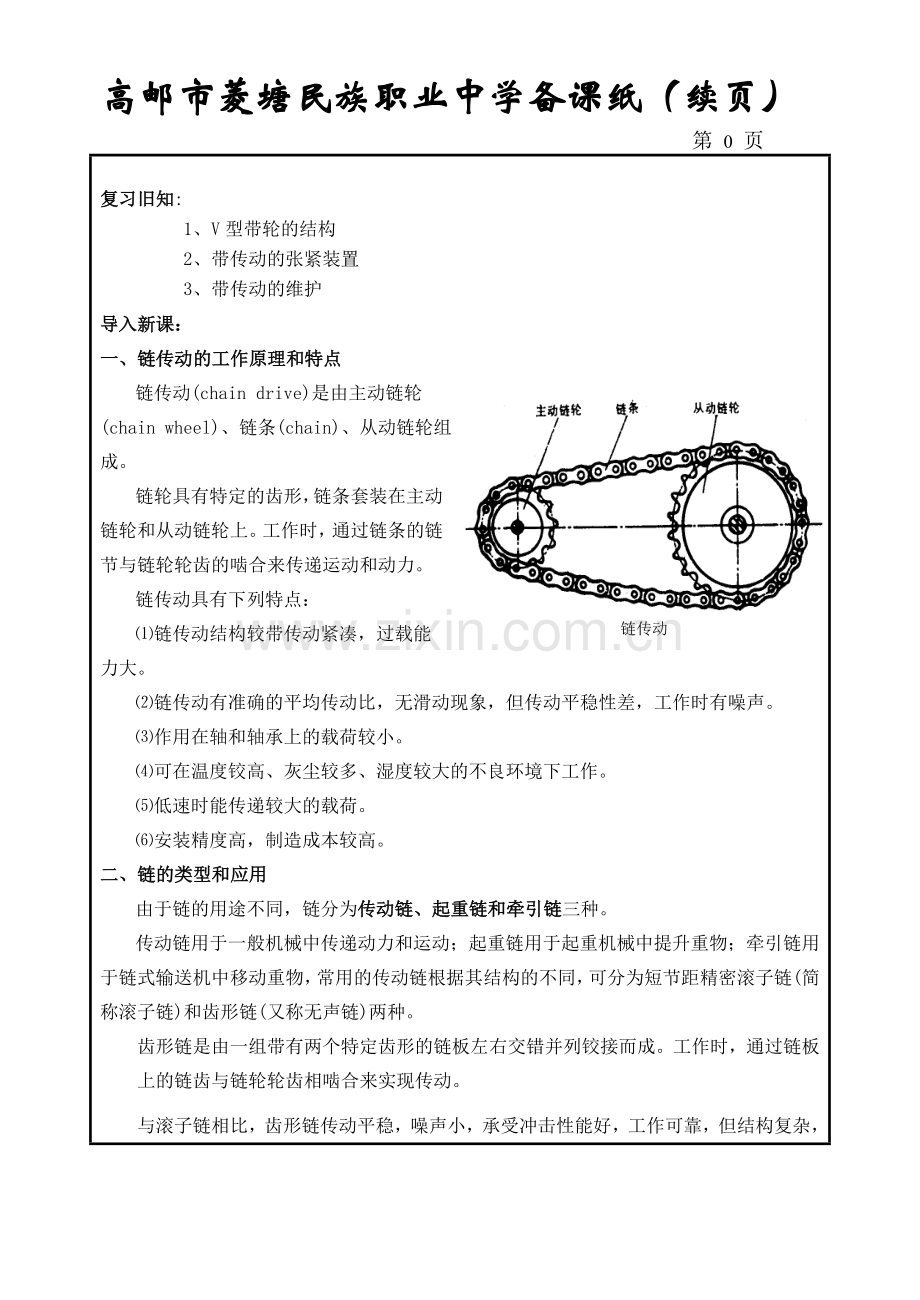

高邮市菱塘民族职业中学备课纸（续页）
第 2 页

复习旧知:
1、V型带轮的结构
2、带传动的张紧装置
3、带传动的维护
导入新课：
一、链传动的工作原理和特点
链传动
链传动(chain drive)是由主动链轮(chain wheel)、链条(chain)、从动链轮组成。
链轮具有特定的齿形，链条套装在主动链轮和从动链轮上。工作时，通过链条的链节与链轮轮齿的啮合来传递运动和动力。
链传动具有下列特点：
⑴链传动结构较带传动紧凑，过载能力大。
⑵链传动有准确的平均传动比，无滑动现象，但传动平稳性差，工作时有噪声。
⑶作用在轴和轴承上的载荷较小。
⑷可在温度铰高、灰尘较多、湿度较大的不良环境下工作。
⑸低速时能传递较大的载荷。
⑹安装精度高，制造成本较高。
二、链的类型和应用
由于链的用途不同，链分为传动链、起重链和牵引链三种。
传动链用于一般机械中传递动力和运动；起重链用于起重机械中提升重物；牵引链用于链式输送机中移动重物，常用的传动链根据其结构的不同，可分为短节距精密滚子链(简称滚子链)和齿形链(又称无声链)两种。
齿形链是由一组带有两个特定齿形的链板左右交错并列铰接而成。工作时，通过链板上的链齿与链轮轮齿相啮合来实现传动。
与滚子链相比，齿形链传动平稳，噪声小，承受冲击性能好，工作可靠，但结构复杂，价格较高，且制造较难，故多用于高速或运动精度要求较高的传动装置中。
链传动通常用于要求有准确的平均传动比，两轴平行且中心距较大，不宜应用带传动和齿轮传动的场合。因链传动能在恶劣条件下工作，故在矿山、冶金、建筑、石油、农业和化工机械中获得广泛应用。

课间小结：
1、链传动的工作原理和特点
2、链的类型和应用；

课后作业：
见练习册
