交底内容：

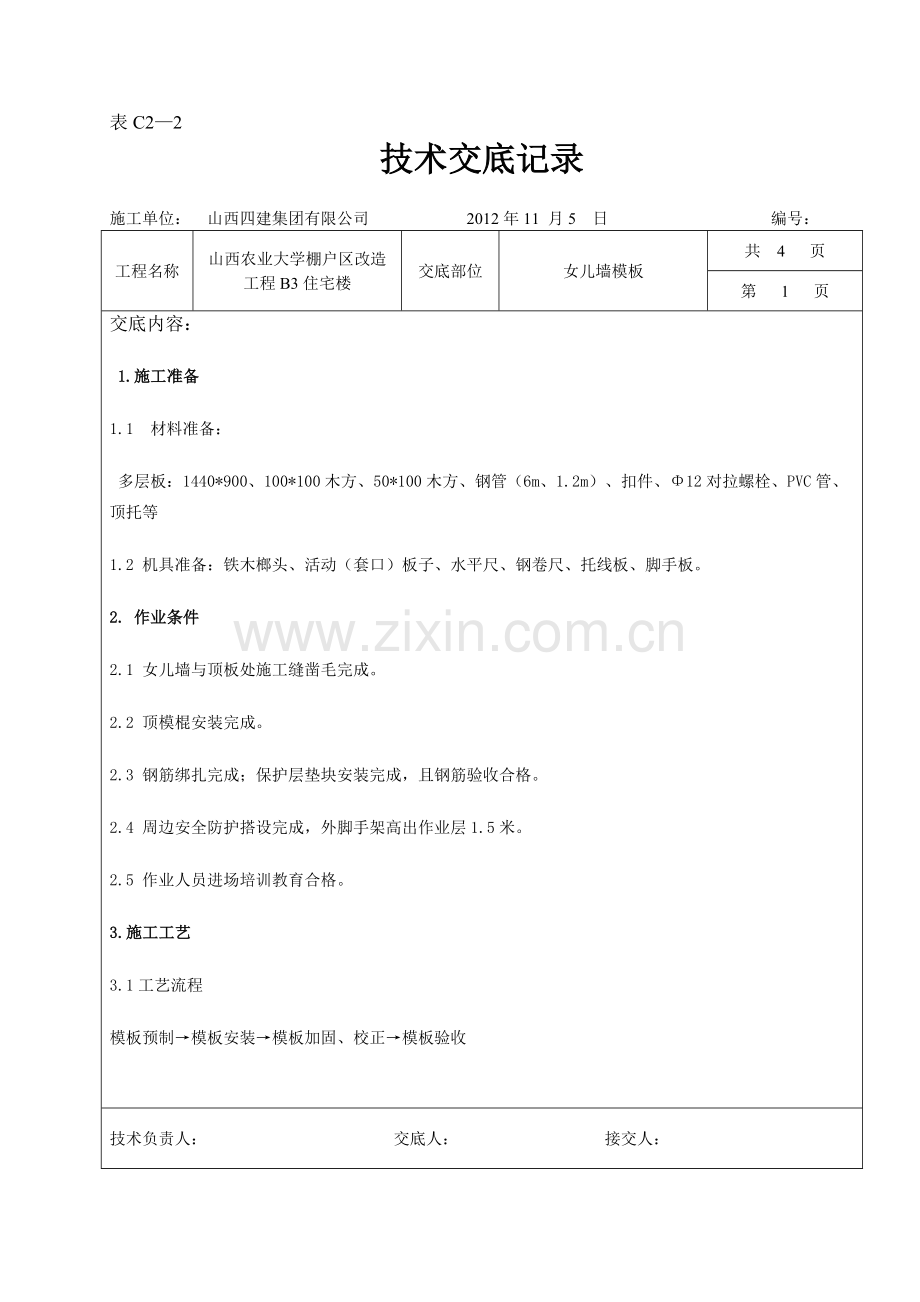

1.施工准备
1.1 材料准备：
多层板：1440*900、100*100木方、50*100木方、钢管（6m、1.2m）、扣件、Φ12对拉螺栓、PVC管、顶托等
1.2 机具准备：铁木榔头、活动（套口）板子、水平尺、钢卷尺、托线板、脚手板。
2. 作业条件
2.1 女儿墙与顶板处施工缝凿毛完成。
2.2 顶模棍安装完成。
2.3 钢筋绑扎完成；保护层垫块安装完成，且钢筋验收合格。
2.4 周边安全防护搭设完成，外脚手架高出作业层1.5米。
2.5 作业人员进场培训教育合格。
3.施工工艺
3.1工艺流程
模板预制→模板安装→模板加固、校正→模板验收

技术负责人： 交底人： 接交人：

表C2—2
技术交底记录

施工单位： 山西四建集团有限公司 2012年11月5 日 编号：
工程名称
山西农业大学棚户区改造工程B3住宅楼
交底部位
女儿墙模板
共 4 页
第 2 页
交底内容：

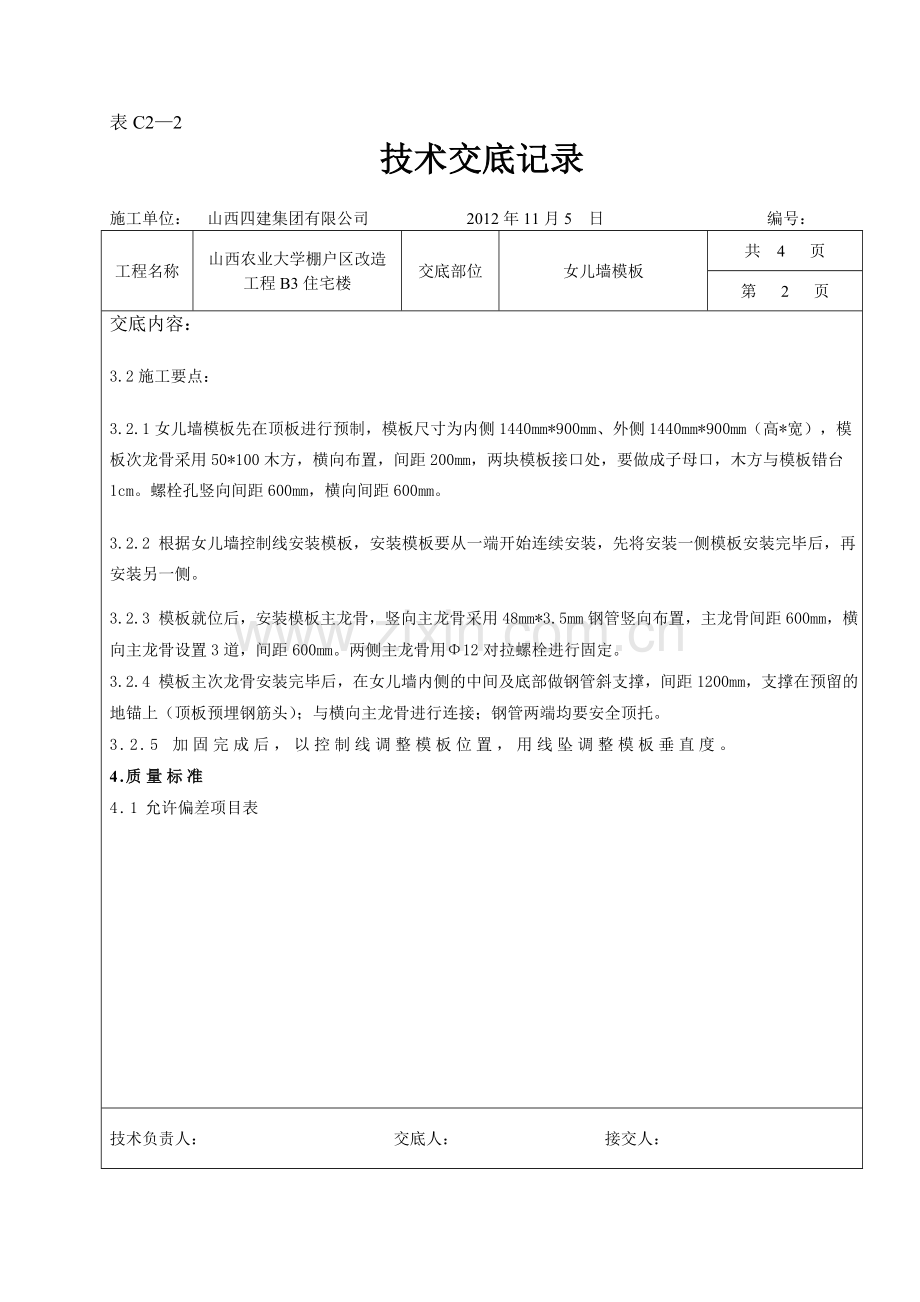

3.2施工要点：
3.2.1女儿墙模板先在顶板进行预制，模板尺寸为内侧1440mm*900mm、外侧1440mm*900mm（高*宽），模板次龙骨采用50*100木方，横向布置，间距200mm，两块模板接口处，要做成子母口，木方与模板错台1cm。螺栓孔竖向间距600mm，横向间距600mm。
3.2.2 根据女儿墙控制线安装模板，安装模板要从一端开始连续安装，先将安装一侧模板安装完毕后，再安装另一侧。
3.2.3 模板就位后，安装模板主龙骨，竖向主龙骨采用48mm*3.5mm钢管竖向布置，主龙骨间距600mm，横向主龙骨设置3道，间距600mm。两侧主龙骨用Φ12对拉螺栓进行固定。
3.2.4 模板主次龙骨安装完毕后，在女儿墙内侧的中间及底部做钢管斜支撑，间距1200mm，支撑在预留的地锚上（顶板预埋钢筋头）；与横向主龙骨进行连接；钢管两端均要安全顶托。
3.2.5 加固完成后，以控制线调整模板位置，用线坠调整模板垂直度。
4.质量标准
4.1允许偏差项目表

技术负责人： 交底人： 接交人：

表C2—2
技术交底记录

施工单位： 山西四建集团有限公司 2012年11月5 日 编号：
工程名称
山西农业大学棚户区改造工程B3住宅楼
交底部位
女儿墙模板
共 4 页
第 3 页
交底内容：

允许偏差 (mm)

单层、多层
高层框架
多层大模
高层大模

墙、梁、柱轴线位移
5
3
5
3
尺量检查
标 高
±5
+2 -5
±5
±5
用水准仪或拉线和尺量检查
墙、柱、梁截面尺寸
+4 -5
+2 -5
±2
±2
尺量检查
每层垂直度
3
3
3
3
用2m托线板检查
相邻两板表面高低差
2
2
2
2
用直尺和尺量检查
表面平整度
5
5
2
2
用2m靠尺和塞尺检查
预埋钢板中心线位移
3
3
3
3

埋管预留孔中心线位移
3
3
3
3

中心线位移
2
2
2
2
拉线和尺量检查

外露长度
+10 0
+10 0
+10 0
+10 0

中心线位移
10
10
10
10

截面内部尺寸
+10 0
+10 0
+10 0
+10 0

每层垂直度
3
3
3
3
用2m托线板检查
4.2模板及其支架必须有足够的强度、刚度和稳定性；其支承部分应有足够的支承面积。
4.3 接缝宽度不得大于1.5mm。 且垫海绵条。
4.4 模板表面清理干净，并采取防止粘结措施。
4.5 对拉螺栓穿墙部位，必须套PVC管。
5.成品保护

技术负责人： 交底人： 接交人：

表C2—2

技术交底记录

施工单位： 山西四建集团有限公司 2012年11月5 日 编号：
工程名称
山西农业大学棚户区改造工程B3住宅楼
交底部位
女儿墙模板
共 4 页
第 4 页
交底内容：
5.1 工作面已安装完毕的墙、柱模板，不准在吊运其它模板时碰撞，不准在模板就位前作为临时椅靠，以防止模板变形或产生垂直偏差。工作面已安装完毕的平面模板，不可做临时堆料和作业平台，以保证支架的稳定，防止平面模板标高和平整产生偏差。
5.3 拆除模板时，不得用大锤、撬棍硬碰猛撬，以免混凝土的外形和内部受到损伤。
6.应注意的安全问题
6.1作业人员进入施工现场必须戴合格的安全帽，系好下颚带，锁紧带扣；
6.2施工现场严禁吸烟；
6.3登高作业必须系好安全带，高挂低用；
6.4电锯、电刨等要做到一机一闸一漏一箱，严禁使用一机多用机具；
6.5电锯、电刨等木工机具要有专人负责，持证上岗，严禁戴手套操作，严禁用竹编板等材料包裹锯体，分料器要齐全，不得使用倒顺开关；
6.6使用手持电动工具必须戴绝缘手套，穿绝缘鞋，严禁戴手套使用锤、斧等易脱手工具；
6.7圆锯的锯盘及传动部应安装防护罩，并设有分料器，其长度不小于50cm，厚度大于锯盘的木料，严禁使用圆锯；
6.8支模时注意个人防护，不允许站在不稳固的支撑上或没有固定的木方上施工；
6.9支设梁、板、柱模板模时，应先搭设架体和护身栏，严禁在没有固定的梁、板、柱上行走；
6.10搬运木料、板材和柱体时，根据其重量而定，超重时必须两人进行，严禁从上往下投掷任何物料，无法支搭防护架时要设水平等网或挂安全带。
6.11使用手锯时，防止伤手和伤别人，并有防摔落措施，锯料时必须站在安全可靠处。
