●●●风冷冷凝器系列●●●

一、产品简介：
风冷冷凝器是一种配套于氟利昂制冷设备用的利用空气进行冷却的散热设备。我公司生产的风冷冷凝器系列主要要两种形式：FN型和FNV型，FN型采用侧吹风的形式，FNV采用顶吹风的形式 。
该系列产品具有如下特点：
◆外壳采用优质钢板，表面喷塑、耐腐蚀、外形美观；
◆盘管采用铜管错排方式、机械涨管与铝片紧密贴合，换热效率高；
◆产品经过2.8MPa的气密性试验及系统排污处理；
◆可适用于R22、R134a、R404a、R407C等制冷剂；
◆LTFNS型冷凝器均采用大风量、低转速的电机，内置安装，具有噪音小、外形美观，可广泛配套于噪音要求较高的制冷设备中使用；
◆LTFNV型冷凝器具有迎风面大，换热效果好等特点，均配用外转子电机，可广泛配套于较大的冷凝机组中使用，也可安装喷水装置辅助冷却。

S：低噪音型，P：水喷淋型
二、型号说明：

风冷冷凝器系列 风冷冷凝器系列

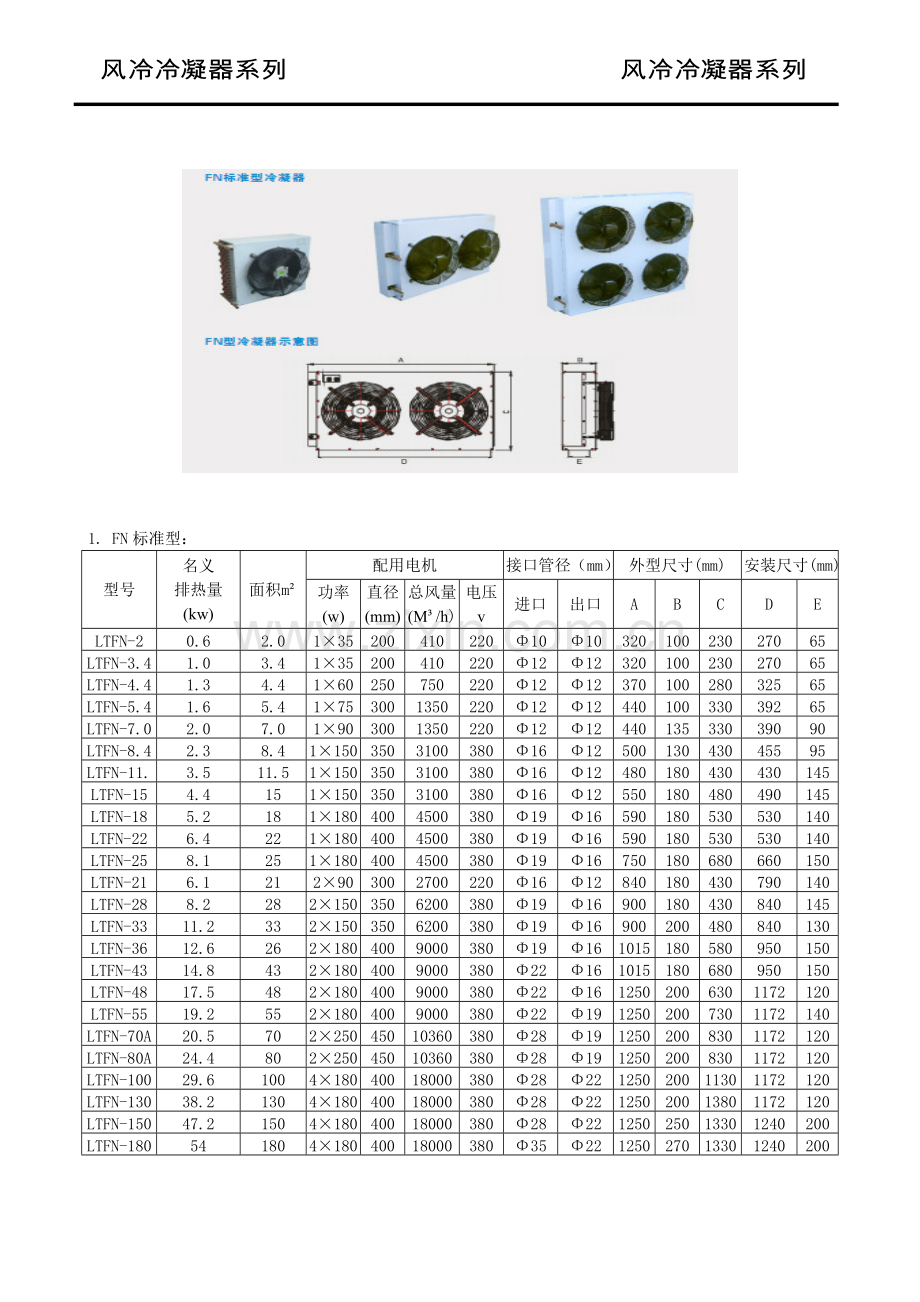

1. FN标准型：
型号
名义
排热量
(kw)
面积m²
配用电机
接口管径（mm）
外型尺寸(mm)
安装尺寸(mm)
功率
(w)
直径
(mm)
总风量 (M³/h)
电压
v
进口
出口
A
B
C
D
E
LTFN-2
0.6
2.0
1×35
200
410
220
Φ10
Φ10
320
100
230
270
65
LTFN-3.4
1.0
3.4
1×35
200
410
220
Φ12
Φ12
320
100
230
270
65
LTFN-4.4
1.3
4.4
1×60
250
750
220
Φ12
Φ12
370
100
280
325
65
LTFN-5.4
1.6
5.4
1×75
300
1350
220
Φ12
Φ12
440
100
330
392
65
LTFN-7.0
2.0
7.0
1×90
300
1350
220
Φ12
Φ12
440
135
330
390
90
LTFN-8.4
2.3
8.4
1×150
350
3100
380
Φ16
Φ12
500
130
430
455
95
LTFN-11.5
3.5
11.5
1×150
350
3100
380
Φ16
Φ12
480
180
430
430
145
LTFN-15
4.4
15
1×150
350
3100
380
Φ16
Φ12
550
180
480
490
145
LTFN-18
5.2
18
1×180
400
4500
380
Φ19
Φ16
590
180
530
530
140
LTFN-22
6.4
22
1×180
400
4500
380
Φ19
Φ16
590
180
530
530
140
LTFN-25
8.1
25
1×180
400
4500
380
Φ19
Φ16
750
180
680
660
150
LTFN-21
6.1
21
2×90
300
2700
220
Φ16
Φ12
840
180
430
790
140
LTFN-28
8.2
28
2×150
350
6200
380
Φ19
Φ16
900
180
430
840
145
LTFN-33
11.2
33
2×150
350
6200
380
Φ19
Φ16
900
200
480
840
130
LTFN-36
12.6
26
2×180
400
9000
380
Φ19
Φ16
1015
180
580
950
150
LTFN-43
14.8
43
2×180
400
9000
380
Φ22
Φ16
1015
180
680
950
150
LTFN-48
17.5
48
2×180
400
9000
380
Φ22
Φ16
1250
200
630
1172
120
LTFN-55
19.2
55
2×180
400
9000
380
Φ22
Φ19
1250
200
730
1172
140
LTFN-70A
20.5
70
2×250
450
10360
380
Φ28
Φ19
1250
200
830
1172
120
LTFN-80A
24.4
80
2×250
450
10360
380
Φ28
Φ19
1250
200
830
1172
120
LTFN-100
29.6
100
4×180
400
18000
380
Φ28
Φ22
1250
200
1130
1172
120
LTFN-130
38.2
130
4×180
400
18000
380
Φ28
Φ22
1250
200
1380
1172
120
LTFN-150
47.2
150
4×180
400
18000
380
Φ28
Φ22
1250
250
1330
1240
200
LTFN-180
54
180
4×180
400
18000
380
Φ35
Φ22
1250
270
1330
1240
200

风冷冷凝器系列 风冷冷凝器系列

2.FNS低噪音型冷凝器
型号
名义
排热量
(kw)
面
积
m²
风机
接管尺寸（mm）
（mm）
外型尺寸（mm）
(mm)
安装尺寸(mm)
功率
(w)
直径
(mm)
总风量
(m3/h)
电压
(v)
进口
出口
A
B
C
D
E1
E2
E3
LTFNS-25
7.5
25
180
450
4600
380
16
12
855
430
630
845
25
160
160
LTFNS-35
10.5
35
180
450
4600
380
16
12
855
430
630
845
25
160
160
LTFNS-40
12
40
320
500
6150
380
16
12
855
470
730
845
25
175
175
LTFNS-45
13.5
45
600
560
6800
380
22
12
855
470
830
845
25
175
175
LTFNS-55
16.5
55
600
560
6800
380
22
16
855
470
830
845
25
175
175
LTFNS-65
19.5
65
600
560
6800
380
22
16
855
470
930
845
25
175
175
LTFNS-80
24
80
2×320
500
12300
380
28
16
1440
470
830
1430
25
175
175
LTFNS-90
27
90
2×600
560
13600
380
28
22
1440
470
930
1430
25
175
175
LTFNS-110
33
110
2×600
560
13600
380
28
22
1440
470
930
1430
25
175
175
LTFNS-130
39
130
2×680
610
16400
380
28
22
1540
510
930
1530
25
195
195
LTFNS-150
45
150
2×680
610
16400
380
28
22
1540
510
1030
1530
25
195
195

3. FNV型冷凝器：
型号
名义排热量
（Kw）
面积
m2
风 机
接口管径（mm）
外型尺寸(mm)
安装尺寸(mm)（mm）
功率
（w）
直径
（mm）
电压
（v）
总风量
(m3/h)
进口
(mm)
出口
(mm)
A
B
C
a
b
LTFNV-70A
22.4
70
2×450
500
380
13000
2×Φ22
2×Φ16
1455
976
952
1330
896
LTFNV-105A
33.7
105
2×600
550
380
17400
2×Φ22
2×Φ16
1455
976
952
1330
896
LTFNV-140A
44.9
140
2×600
550
380
17400
2×Φ22
2×Φ16
1455
976
952
1330
896
LTFNV-175A
55.4
175
2×800
630
380
26000
2×Φ28
2×Φ22
1755
1050
1050
1630
970
LTFNV-195A
62.1
195
2×800
630
380
26000
2×Φ28
2×Φ22
1755
1050
1050
1630
970
LTFNV-260A
83.2
260
3×800
630
380
39000
2×Φ28
2×Φ22
2555
1050
1050
2430
970
LTFNV-295A
93.4
295
3×800
630
380
39000
2×Φ28
2×Φ22
2555
1050
1050
2430
970
LTFNV-365A
116.5
365
3×800
630
380
39000
2×Φ28
2×Φ22
2555
1050
1050
2430
970
LTFNV-405A
130
405
4×800
630
380
52000
2×Φ35
2×Φ28
3155
1112
1144
3030
1032
LTFNV-505A
162
505
4×800
630
380
52000
2×Φ35
2×Φ28
3155
1112
1144
3030
1032
风冷冷凝器系列 风冷冷凝器系列

4.带喷水辅助冷却的FNP型冷凝器
型号
换热量
（Kw）
面积
m2
风 机
接口管径（mm）
水量
m3/h
外型尺寸(mm)
安装尺寸(mm)（mm）
功率
（w）
电压
（v）
风量
(m3/h)
制冷剂接口
水接口
A
B
C
a
b
进气口
出液口
LTFNP-70
22.4
70
2×450
380
13000
2×Φ22
2×Φ16
3/4"
0.6
1455
1162
952
1330
896
LTFNP-105
33.7
105
2×600
380
17400
2×Φ22
2×Φ16
3/4"
0.6
1455
1162
952
1330
896
LTFNP-140
44.9
140
2×600
380
17400
2×Φ22
2×Φ16
3/4"
0.6
1455
1162
952
1330
896
LTFNP-175
55.4
175
2×800
380
26000
2×Φ28
2×Φ22
3/4"
0.8
1755
1237
1050
1630
970
LTFNP-195
62.1
195
2×800
380
26000
2×Φ28
2×Φ22
3/4"
0.8
1755
1237
1050
1630
970
LTFNP-260
83.2
260
3×800
380
39000
2×Φ28
2×Φ22
１"
1.1
2555
1237
1050
2430
970
LTFNP-295
93.4
295
3×800
380
39000
2×Φ28
2×Φ22
１"
1.1
2555
1237
1050
2430
970
LTFNP-365
116.5
365
3×800
380
39000
2×Φ28
2×Φ22
１"
1.1
2555
1237
1050
2430
970
LTFNP-405
130.0
405
4×800
380
52000
2×Φ35
2×Φ28
１"
1.4
3155
1300
1144
3030
1032
LTFNP-505
162.0
505
4×800
380
52000
2×Φ35
2×Φ28
１"
1.4
3155
1300
1144
3030
1032
注：1.换热量为不带喷水的名义换热量；2.水压不低于1.5bar.
