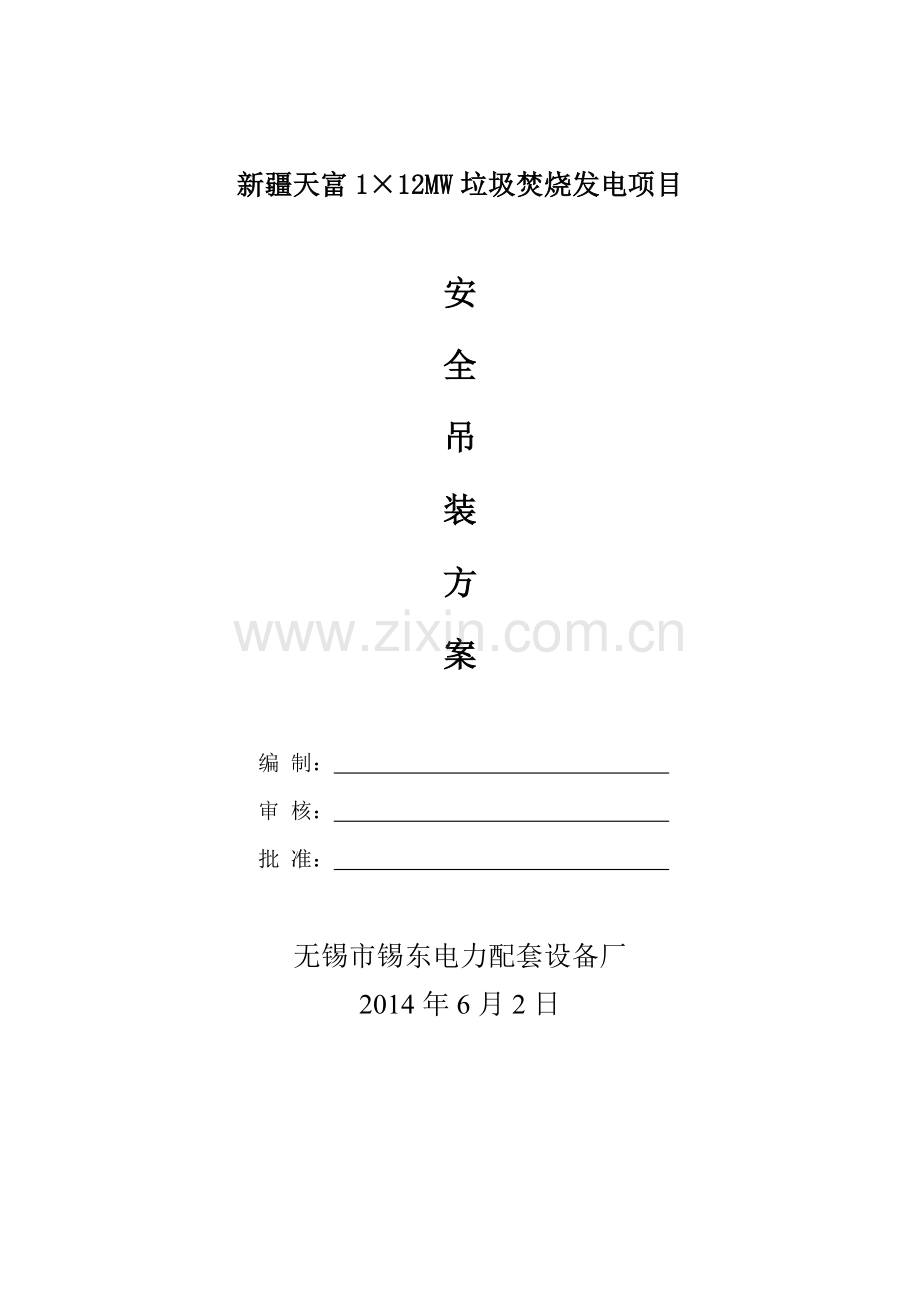

新疆天富1×12MW垃圾焚烧发电项目

安
全
吊
装
方
案

编 制：
审 核：
批 准：

无锡市锡东电力配套设备厂
2014年6月2日

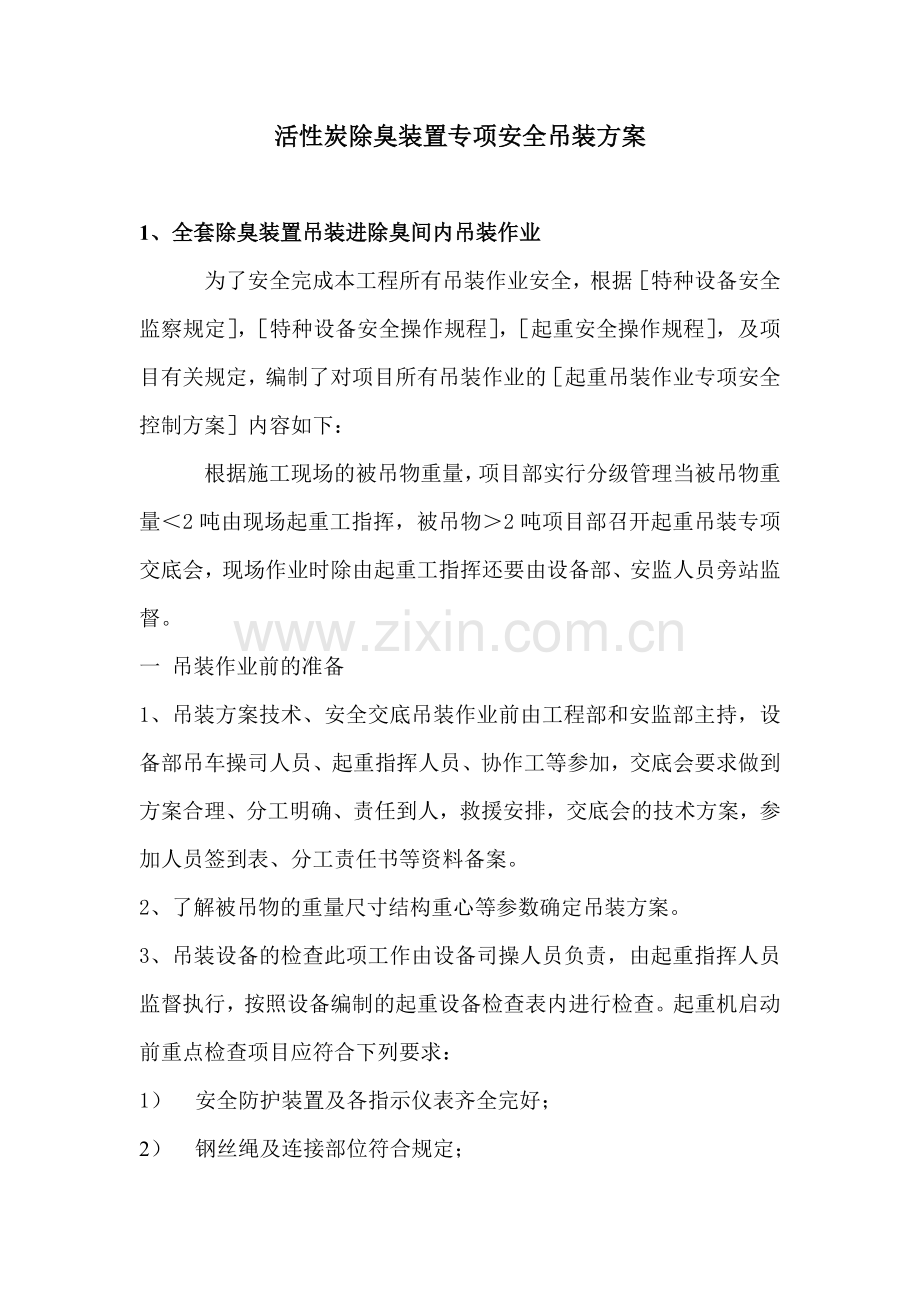

活性炭除臭装置专项安全吊装方案

1、全套除臭装置吊装进除臭间内吊装作业
为了安全完成本工程所有吊装作业安全，根据［特种设备安全监察规定］，［特种设备安全操作规程］，［起重安全操作规程］，及项目有关规定，编制了对项目所有吊装作业的［起重吊装作业专项安全控制方案］内容如下：
根据施工现场的被吊物重量，项目部实行分级管理当被吊物重量＜2吨由现场起重工指挥，被吊物＞2吨项目部召开起重吊装专项交底会，现场作业时除由起重工指挥还要由设备部、安监人员旁站监督。
一 吊装作业前的准备
1、吊装方案技术、安全交底吊装作业前由工程部和安监部主持，设备部吊车操司人员、起重指挥人员、协作工等参加，交底会要求做到方案合理、分工明确、责任到人，救援安排，交底会的技术方案，参加人员签到表、分工责任书等资料备案。
2、了解被吊物的重量尺寸结构重心等参数确定吊装方案。
3、吊装设备的检查此项工作由设备司操人员负责，由起重指挥人员监督执行，按照设备编制的起重设备检查表内进行检查。起重机启动前重点检查项目应符合下列要求：
1） 安全防护装置及各指示仪表齐全完好；
2） 钢丝绳及连接部位符合规定；
3） 燃油、润滑油、液压油、冷却水等添加充足；
4） 各连接件无松动；
4吊装作业使用的吊具检查，吊装作业使用的钢丝绳，锁扣、卡环协作工登高作业所需的安全带等工具，必须符合安全规定，并至少准备一套工具备用。
5吊装作业区的清理。吊装作业区的地基要平整坚实，如有松土洼地必须进行硬化处理；吊装作业区必须用警戒绳隔离；如果夜间吊装作业必须准备充足的照明条件。
二 吊装作业的实施
1 严禁司操人员、起重指挥人员酒后进行吊装作业，如发现此类事件必须立即更换饮酒人员，并且严肃查处出事人员。
2 吊装作业中禁止在六级风和有雾的天气条件下进行。
3 正式吊装物前必须经过试吊检查。
4 吊装作业中，司操人员必须按照［起重设备安全操作规程］执行，
指挥人员必须按照［起重工安全操作规程］执行。
5 吊装作业中司操人员和协作工必须听从起重指挥人员的指挥，作业过程中所有参与人员保持高度集中的注意力。不允许出现司操人员擅自离开起重机操作室的情况。
6 起重指挥人员在指挥过程中必须保证有响哨、和手势两种信号。司操人员在注意指挥人员信号和离地重物的同时还要注意起重设备支撑腿有无离地或地基下陷情况。
7 吊装作业中安全监督人员全程监督，禁止闲杂人员及吊装作业以外的车辆进入吊装作业区。
8 吊装作业中严格按照既定的吊装技术方案进行。
9 将除臭箱体、离心风机、阀门、活性炭、碳钢板、工具箱等逐一吊装进除臭间内。
10 救援医务人员的全程待命，如遇紧急事故按既定的特种设备事故应急措施和救援预案执行。
三 吊装作业的总结
1 司操人员认真填写运转日志。
2 起重指挥人员认真填写吊装作业日志。
3 工程部填写施工日志。
4 安监部认真填写安全施工日志。

2、在除臭间内对各设备的吊装作业
一、吊具安装使用技术措施
1、钢支架与手动葫芦的连接：钢支架上焊接有一个8mm厚度的钢板作为与手动葫芦的连接处，葫芦专用钢丝绳与钢支架的连接处采用1个钢卡紧固。
2、手动葫芦提升的配合：各设备的起降采用手动葫芦，手动葫芦由正规厂家生产，本吊具采用三个手动葫芦。
3、吊装完毕后，作业人员将逐一对吊具各个部位进行检查，各部件之间的连接应牢固，无变形、链条无损坏后方可投入使用。
二、吊具操作使用注意事项
㈠起吊前的检查
1 各机件必须完好无损传动部分及起重链条润滑良好空运转正常。
2 不允许用吊钩钩尖钩挂重物。
3 起重链条不得扭转和打结，双行链手拉葫芦的下吊钩组件不得翻转。
4 吊钩应在重物重心以及吊具的铅垂线上，严防重物倾斜翻转。
㈡操作
1 操作时应首先试吊当重物离地后如运转正常制动可靠方可继续起吊；
2 作业时操作者不得站在重物上面，操作者也不得将重物吊起后停留在空中而离开现场；
3 起吊过程中严禁任何人在重物下行走或停留；
4 不得使用非手动驱动方式起吊重物，发现拉不动时不得增加拉力，要立即停止使用检查重物是否与其他物件牵连，重物重量是否超过了额定起重量，葫芦机件有无损坏等；
5 上升或下降重物的距离不得超过规定的起升高度以防损坏机件
三、 维护和保养规则
㈠日常检查和保养
1 检查起重链条有无过量磨损腐蚀变形和外部损伤；
2 检查所有转动件转动是否灵活紧固件不得松动；
3 检查吊钩的磨损和变形吊钩应无裂纹锐角毛刺腐蚀翘曲和扭转等有害缺陷；
4 各传动部件应定期加油脂润滑制动器的摩擦表面之间必须保持清洁无油污，以保证制动性能可靠；
5 起重链条使用时应经常涂敷润滑油不应粘上泥土等杂物，以免带入起重链轮而沉积在凹处影响正常啮合。
6 使用完毕的手拉葫芦应存放在干燥场所长期放置，不用时应适当防护和妥善保管。
㈡定期检查和保养
1 检查的时间间隔应按作业的频繁程度和作业的环境来确定但每年不得少于1 次；
2 必须由熟悉产品结构和性能的人员按使用维护说明书的要求进行拆卸检查；
3 经拆卸重新组装后的手拉葫芦应按JB/T 7334 中的规定进行动载性能试验和制动性能试验符合要求后方可继续使用。
