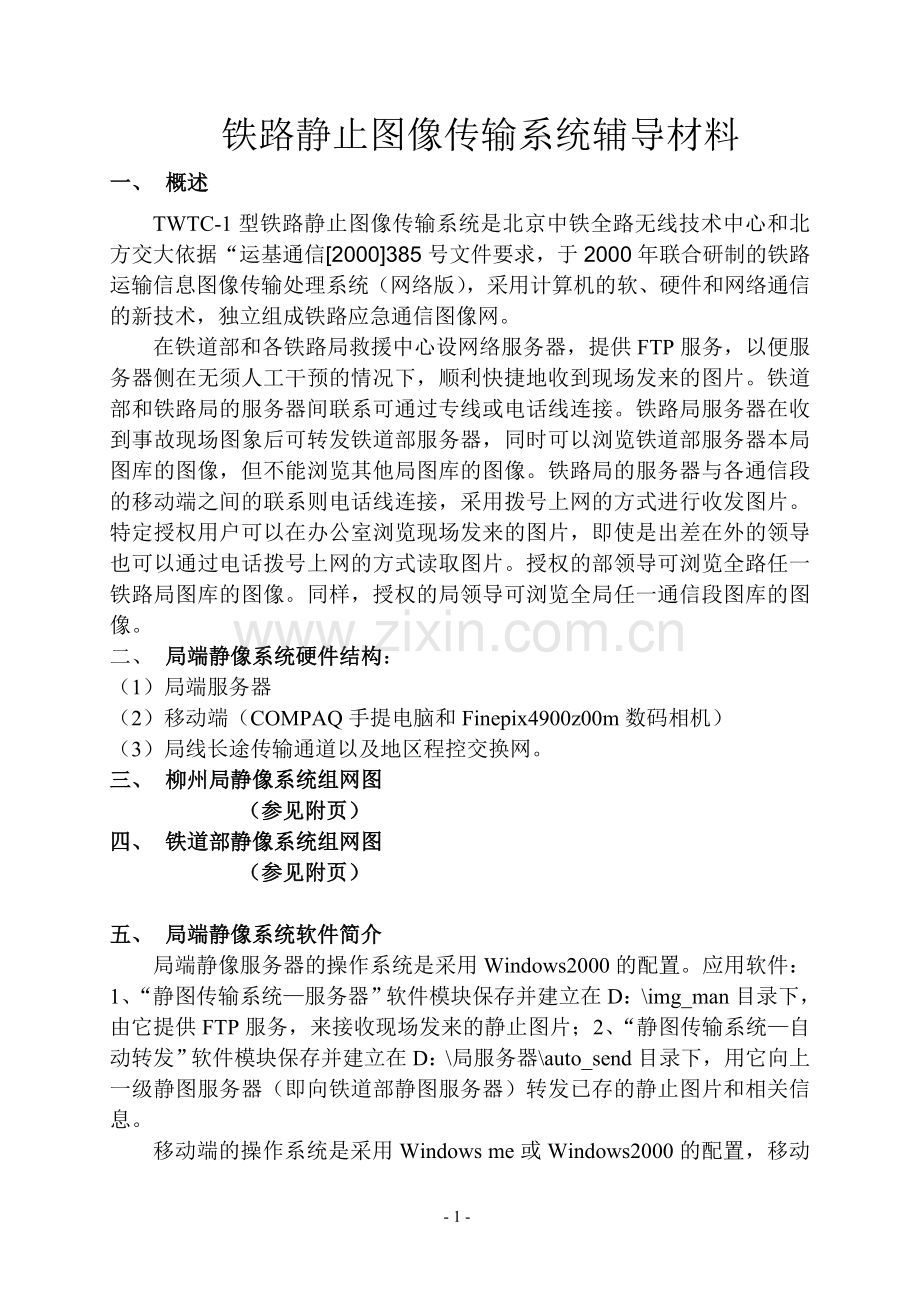

铁路静止图像传输系统辅导材料
一、 概述
TWTC-1型铁路静止图像传输系统是北京中铁全路无线技术中心和北方交大依据“运基通信[2000]385号文件要求，于2000年联合研制的铁路运输信息图像传输处理系统（网络版），采用计算机的软、硬件和网络通信的新技术，独立组成铁路应急通信图像网。
在铁道部和各铁路局救援中心设网络服务器，提供FTP服务，以便服务器侧在无须人工干预的情况下，顺利快捷地收到现场发来的图片。铁道部和铁路局的服务器间联系可通过专线或电话线连接。铁路局服务器在收到事故现场图象后可转发铁道部服务器，同时可以浏览铁道部服务器本局图库的图像，但不能浏览其他局图库的图像。铁路局的服务器与各通信段的移动端之间的联系则电话线连接，采用拨号上网的方式进行收发图片。特定授权用户可以在办公室浏览现场发来的图片，即使是出差在外的领导也可以通过电话拨号上网的方式读取图片。授权的部领导可浏览全路任一铁路局图库的图像。同样，授权的局领导可浏览全局任一通信段图库的图像。
二、 局端静像系统硬件结构：
（1）局端服务器
（2）移动端（COMPAQ手提电脑和Finepix4900z00m数码相机）
（3）局线长途传输通道以及地区程控交换网。
三、 柳州局静像系统组网图
（参见附页）
四、 铁道部静像系统组网图
（参见附页）

五、 局端静像系统软件简介
局端静像服务器的操作系统是采用Windows2000的配置。应用软件：1、“静图传输系统—服务器”软件模块保存并建立在D：\img_man目录下，由它提供FTP服务，来接收现场发来的静止图片；2、“静图传输系统—自动转发”软件模块保存并建立在D：\局服务器\auto_send目录下，用它向上一级静图服务器（即向铁道部静图服务器）转发已存的静止图片和相关信息。

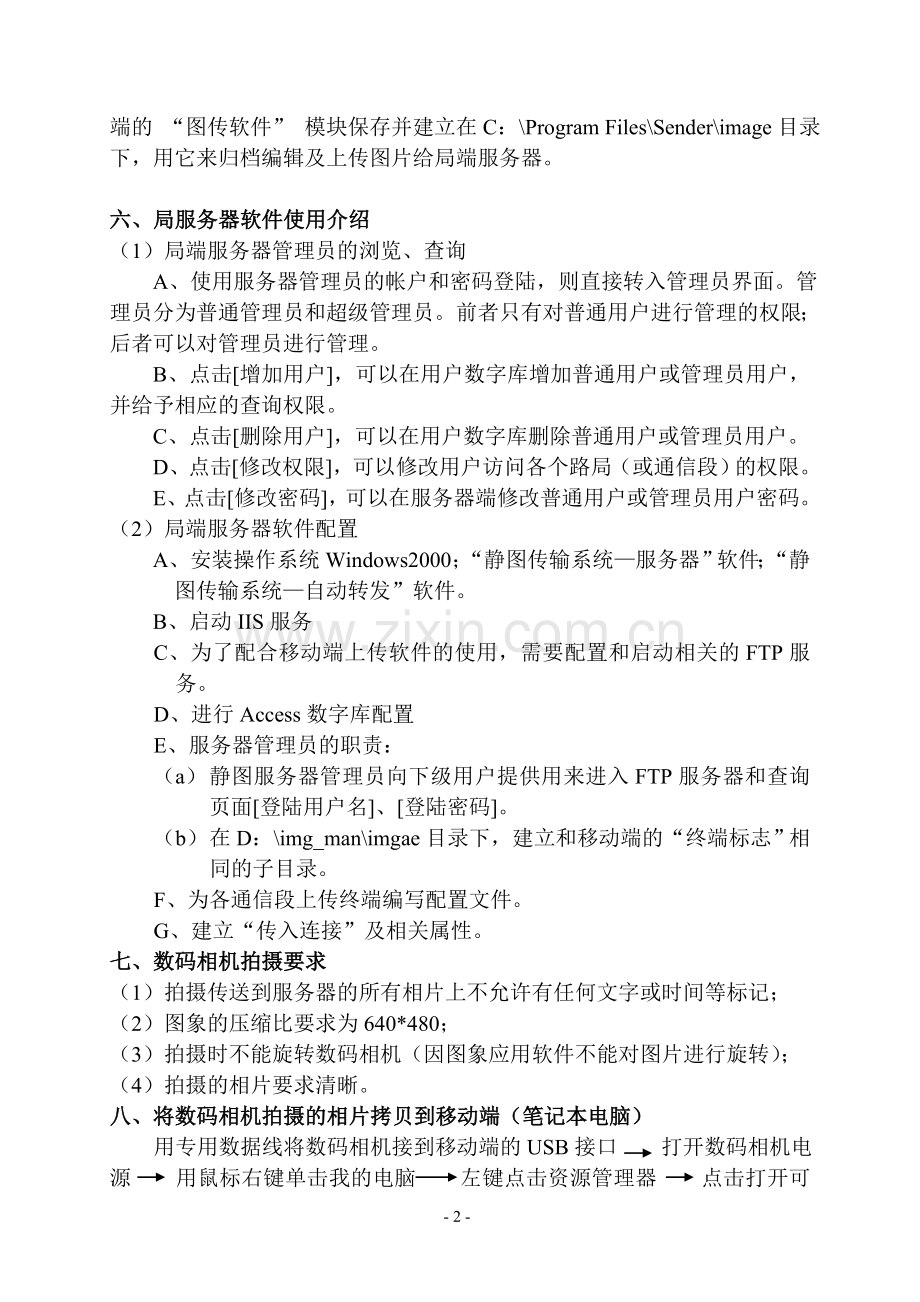

移动端的操作系统是采用Windows me或Windows2000的配置，移动端的 “图传软件” 模块保存并建立在C：\Program Files\Sender\image目录下，用它来归档编辑及上传图片给局端服务器。

六、局服务器软件使用介绍
（1）局端服务器管理员的浏览、查询
A、使用服务器管理员的帐户和密码登陆，则直接转入管理员界面。管理员分为普通管理员和超级管理员。前者只有对普通用户进行管理的权限；后者可以对管理员进行管理。
B、点击[增加用户]，可以在用户数字库增加普通用户或管理员用户，并给予相应的查询权限。
C、点击[删除用户]，可以在用户数字库删除普通用户或管理员用户。
D、点击[修改权限]，可以修改用户访问各个路局（或通信段）的权限。
E、点击[修改密码]，可以在服务器端修改普通用户或管理员用户密码。
（2）局端服务器软件配置
A、安装操作系统Windows2000；“静图传输系统—服务器”软件；“静图传输系统—自动转发”软件。
B、启动IIS服务
C、为了配合移动端上传软件的使用，需要配置和启动相关的FTP服务。
D、进行Access数字库配置
E、服务器管理员的职责：
（a） 静图服务器管理员向下级用户提供用来进入FTP服务器和查询页面[登陆用户名]、[登陆密码]。
（b） 在D：\img_man\imgae目录下，建立和移动端的“终端标志”相同的子目录。
F、为各通信段上传终端编写配置文件。
G、建立“传入连接”及相关属性。
七、数码相机拍摄要求
（1）拍摄传送到服务器的所有相片上不允许有任何文字或时间等标记；
（2）图象的压缩比要求为640*480；
（3）拍摄时不能旋转数码相机（因图象应用软件不能对图片进行旋转）；
（4）拍摄的相片要求清晰。
八、将数码相机拍摄的相片拷贝到移动端（笔记本电脑）
用专用数据线将数码相机接到移动端的USB接口 打开数码相机电源 用鼠标右键单击我的电脑 左键点击资源管理器 点击打开可移动磁盘中的文件夹DCIM里的100_FUJI子文件并将其拖放到C盘My Pictures文件夹DCIM里的同名文件内 关掉相机电源即可。
九、移动端建立“有线连接”
（1）我的电脑 控制面版 拨号网络 双击【建立新的连接】选择“有线连接”及选择设备【Lucent win modem】 点击【下一步】 输入局端服务器的电话号码：21647 点击【下一步】 此时已成功创建新的“拨号网络”连接，其名称为【有线连接】 点击【完成】后，可将其快捷方式发送到电脑桌面上。
（2）双击电脑桌面上【有线连接】图标 输入用户名：×××；密码：×××××× 点击【连接】，连接成功后，在电脑的右下角有两个小电脑显示器标志。

十、动端传图软件设置
（1）在桌面双击“”图标，无须密码，直接点击确定（见图1），进入传图系统界面（见图2）。

图1

图2
（2）点击[系统设置]进入，无须密码，直接点击确定，输入铁路局代码[013]、终端标志[***]和分局名[***]，终端标志和分局名括号内的内容应一致（见图3），例如：南宁段、百色段（注意：限三个汉字）。服务器IP地址[192.168.1.100],点击“确认”后，弹出新的系统设置已经存盘对话框，再点击“确定”即可。

图3

（3）点击[归档编辑]：打开My Pictures进入文件夹DCIM里的100_FUJI文件夹，双击该文件内的任意一幅jpg图片，系统将自动输入发生时间，自己输入发生地点，例如：南昆线K193+20m处。图象说明内填入：事故现场或应急演练。（注意：发生时间、发生地点和图象说明必需填入内容，三者缺一不可）最后再点击存盘入库（见图4）。

图4

（4）点击“”，连接成功后，“”，变成握手状态。

（5）点击“”，将已入库未发送的图象前小方框打钩后，点击[发送图象]按钮（见图5），等待发送文件成功对话框弹出后，点“确定”。

图5
（7）点击“”进入信息浏览界面后点击“”就能看到自己向局端服务器传送的图象，若看不到图象请点击右边[刷新]按钮。
（8）点击“”退出系统。

十一、通过浏览器查看本段图库的图象
（1）在电脑桌面上双击“我的连接”或“有线连接”，待屏幕右下方显示连接成功；
（2）双击桌面上的“Internet”浏览器图标，在地址栏输入http://192.168.1.100进入系统登录界面。在用户登录框中填入帐号和密码后，点击“提交”（见图6）。进入系统后，选定事件时间和归属分局，点击“确定”就会出现你所查询的图象（见图7、8）。

图6

图7

图8
