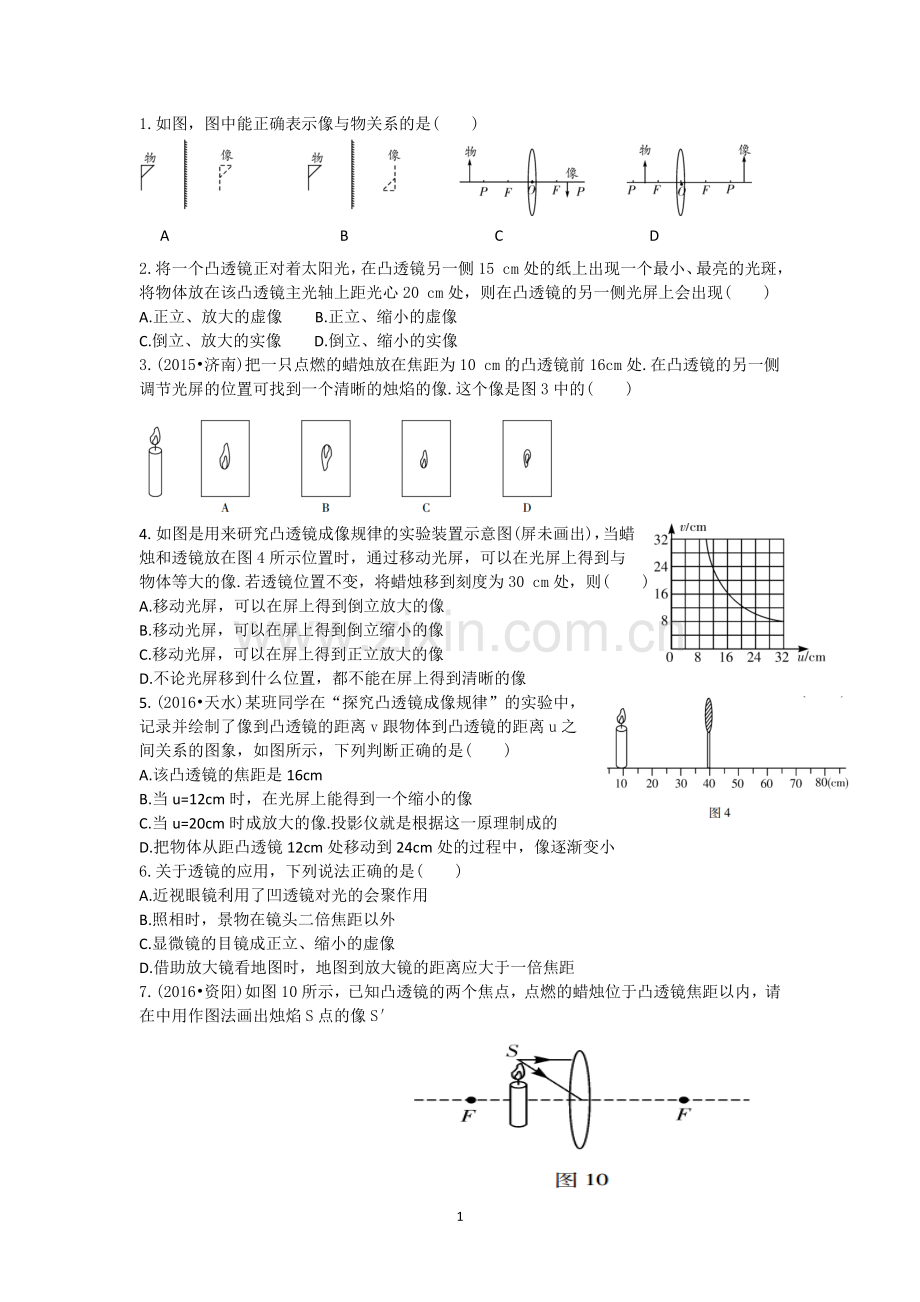

透镜及其应用+压强习题.doc

A B C D
1.如图，图中能正确表示像与物关系的是( )

2.将一个凸透镜正对着太阳光，在凸透镜另一侧15 cm处的纸上出现一个最小、最亮的光斑，将物体放在该凸透镜主光轴上距光心20 cm处，则在凸透镜的另一侧光屏上会出现( )
A.正立、放大的虚像 B.正立、缩小的虚像
C.倒立、放大的实像 D.倒立、缩小的实像
3.(2015•济南)把一只点燃的蜡烛放在焦距为10 cm的凸透镜前16cm处.在凸透镜的另一侧调节光屏的位置可找到一个清晰的烛焰的像.这个像是图3中的( )

4.如图是用来研究凸透镜成像规律的实验装置示意图(屏未画出)，当蜡烛和透镜放在图4所示位置时，通过移动光屏，可以在光屏上得到与物体等大的像.若透镜位置不变，将蜡烛移到刻度为30 cm处，则( )
A.移动光屏，可以在屏上得到倒立放大的像
B.移动光屏，可以在屏上得到倒立缩小的像
C.移动光屏，可以在屏上得到正立放大的像
D.不论光屏移到什么位置，都不能在屏上得到清晰的像
5.(2016•天水)某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示，下列判断正确的是( )
A.该凸透镜的焦距是16cm
B.当u=12cm时，在光屏上能得到一个缩小的像
C.当u=20cm时成放大的像.投影仪就是根据这一原理制成的
D.把物体从距凸透镜12cm处移动到24cm处的过程中，像逐渐变小
6.关于透镜的应用，下列说法正确的是( )
A.近视眼镜利用了凹透镜对光的会聚作用
B.照相时，景物在镜头二倍焦距以外
C.显微镜的目镜成正立、缩小的虚像
D.借助放大镜看地图时，地图到放大镜的距离应大于一倍焦距
7.(2016•资阳)如图10所示，已知凸透镜的两个焦点，点燃的蜡烛位于凸透镜焦距以内，请在中用作图法画出烛焰S点的像S′

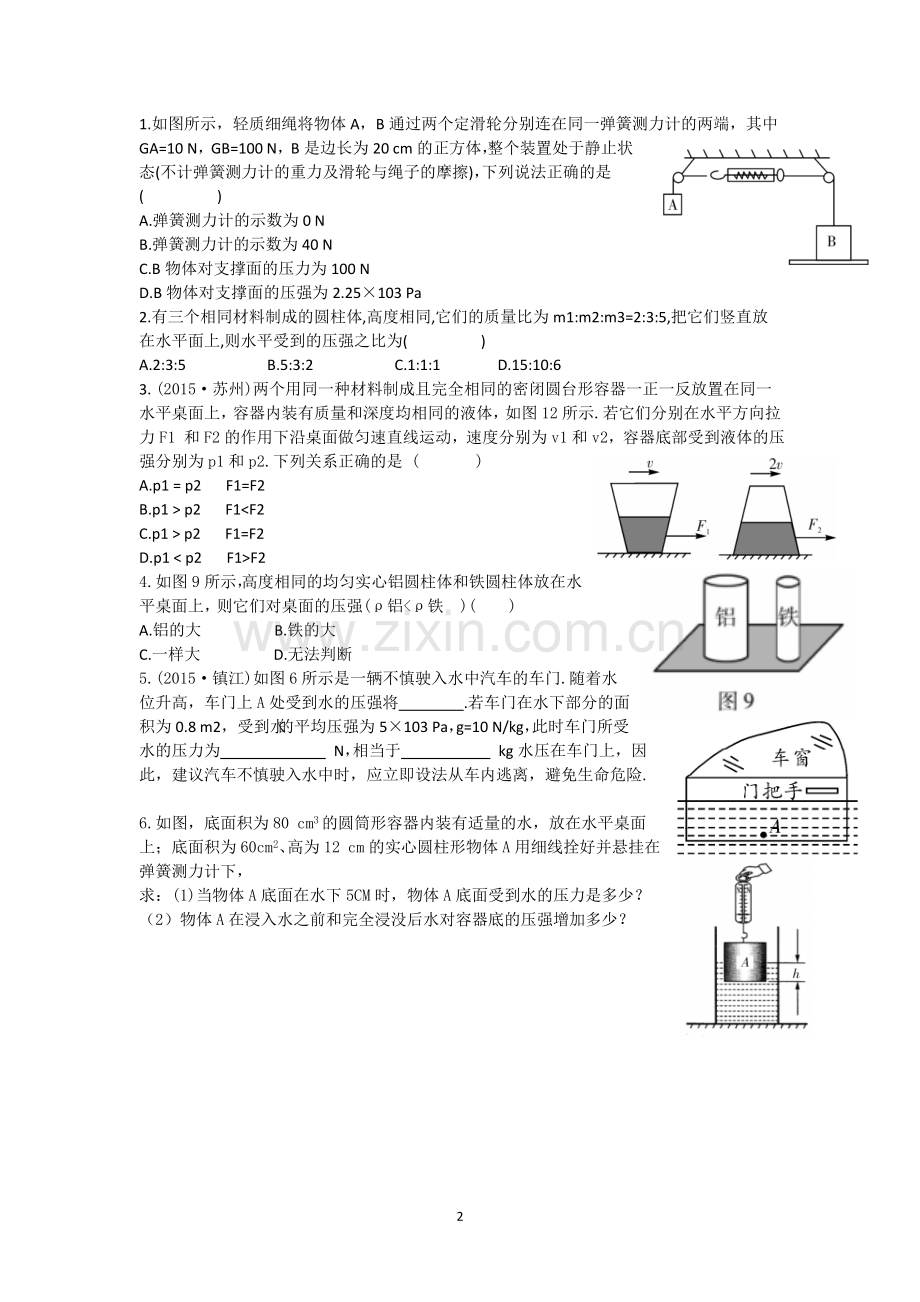

1.如图所示，轻质细绳将物体A，B通过两个定滑轮分别连在同一弹簧测力计的两端，其中GA=10 N，GB=100 N，B是边长为20 cm的正方体，整个装置处于静止状态(不计弹簧测力计的重力及滑轮与绳子的摩擦)，下列说法正确的是( )
A.弹簧测力计的示数为0 N
B.弹簧测力计的示数为40 N
C.B物体对支撑面的压力为100 N
D.B物体对支撑面的压强为2.25×103 Pa
2.有三个相同材料制成的圆柱体,高度相同,它们的质量比为m1:m2:m3=2:3:5,把它们竖直放在水平面上,则水平受到的压强之比为( )
A.2:3:5 B.5:3:2 C.1:1:1 D.15:10:6
3.(2015·苏州)两个用同一种材料制成且完全相同的密闭圆台形容器一正一反放置在同一水平桌面上，容器内装有质量和深度均相同的液体，如图12所示.若它们分别在水平方向拉力F1 和F2的作用下沿桌面做匀速直线运动，速度分别为v1和v2，容器底部受到液体的压强分别为p1和p2.下列关系正确的是 ( )
A.p1 = p2 F1=F2
B.p1 > p2 F1<F2
C.p1 > p2 F1=F2
D.p1 < p2 F1>F2
4.如图9所示，高度相同的均匀实心铝圆柱体和铁圆柱体放在水平桌面上，则它们对桌面的压强(ρ铝<ρ铁)( )
A.铝的大 B.铁的大
C.一样大 D.无法判断
5.(2015·镇江)如图6所示是一辆不慎驶入水中汽车的车门.随着水位升高，车门上A处受到水的压强将 .若车门在水下部分的面积为0.8 m2，受到水的平均压强为5×103 Pa，g=10 N/kg，此时车门所受水的压力为 N，相当于 kg水压在车门上，因此，建议汽车不慎驶入水中时，应立即设法从车内逃离，避免生命危险.

6.如图，底面积为80 cm3的圆筒形容器内装有适量的水，放在水平桌面上；底面积为60cm2、高为12 cm的实心圆柱形物体A用细线拴好并悬挂在弹簧测力计下，
求：(1)当物体A底面在水下5CM时，物体A底面受到水的压力是多少？
（2）物体A在浸入水之前和完全浸没后水对容器底的压强增加多少？
