AS380二代一体化驱动控制器培训PPT.ppt

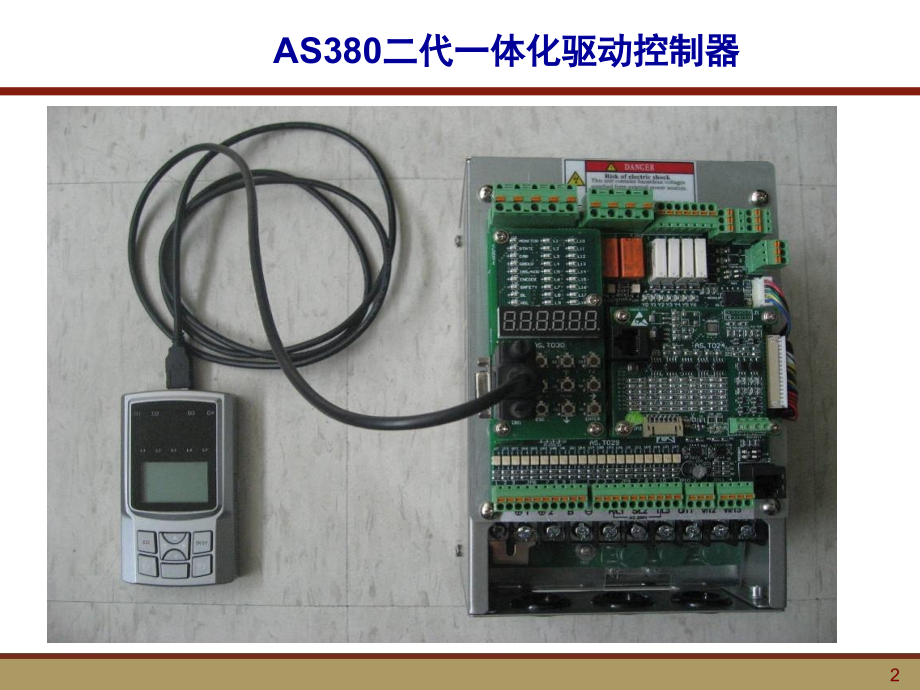

Title,英 伦 经 典 百 年 荣 耀,单击此处编辑母版文本样式,*,1,上海新时达电气股份有限公司,AS380,一体化驱动控制器培训,2010,年,11,月,2,AS380,二代一体化驱动控制器,3,AS380,一体化驱动控制器主板,4,一体化驱动控制器主板,一体化驱动控制器主板介绍,:,1.,三路,CAN,总线通讯,2.,可以匹配异步和同步,PG,卡,3.,具有并联和群控功能,4.,具有实时时钟功能,5.,可以连接手持操作器,5,AS380,一体化驱动控制器板载操作器,6,AS380,一体化驱动控制器板载操作器,左边,9,个指示灯的含义是固定的,L1-L18,的含义是可定义的,.,MONITOR,小区监控通讯 闪烁代表有通讯,STATE CPU,工作状态 快速闪烁,-,正常,/,中速,-,自学习中,/,慢速,-,电梯故障,/,不闪烁,-,联系厂家,CAN,轿箱,/,井道通讯 闪烁,-,代表有通讯,GROUP,并联,/,群控通讯 闪烁,-,代表有通讯,INS/NOR,检修,/,自动模式 灯亮代表自动,/,灯灭代表检修,ENCODER,旋转编码器 灯亮,-,有速度反馈,SAFETY,安全回路 灯亮,-,安全回路通,DL,总门锁 灯亮,-,总门锁通,HDL,厅门锁 灯亮,-,厅门锁通,7,PG,卡的类型,ABZ,增量型,PG,卡,AS.T025,适配推挽或集开编码器,8,PG,卡的类型,9,PG,卡的类型,SIN/COS PG,卡,AS.T024,适配海德汉,ERN1387,1313,编码器,区别是引出线的针脚定义不一样,.,10,PG,卡的类型,11,端子定义,JP1.1 XCOM X20-X22,输入信号公共端,0V,JP1.2 X20,安全回路检测正电压端,110V/220V,输入,JP1.3 X21,门锁回路检测正电压端,110V/220V,输入,JP1.4 X22,厅门锁回路检测正电压端,110V/220V,输入,JP1.5 XCOM,内部和,JP1.1,连,JP2.1 Y0,抱闸接触器输出,JP2.2 Y1,抱闸强激接触器输出,JP2.3 Y2,主接触器输出,JP2.4 COM1,输出,Y0-Y2,的公共端,JP3.1 Y3,提前开门继电器,JP3.2 Y4,停电应急平层完成信号输出,JP3.3 COM2,输出,Y3,Y4,的公共端,12,端子定义,JP3.4 Y5,消防信号输出,JP3.5 COM3,输出继电器,Y5,公共点,JP3.6 Y6,备用,JP3.7 COM4,输出继电器,Y6,公共点,13,端子定义,JP4.1 0V 0VDC,JP4.2 CANH CAN,通讯,TXA0+(,指令和外呼,),JP4.3 CANL CAN,通讯,TXA0-(,指令和外呼,),JP5.1 0V 0VDC,JP5.2 CANH CAN,通讯,TXA1+(,并联或群控,),JP5.3 CANL CAN,通讯,TXA1-(,并联或群控,),JP6.1 0V 0VDC,JP6.2 CANH CAN,通讯,TXA2+(,小区监控,),JP6.3 CANL CAN,通讯,TXA2-(,小区监控,),14,端子定义,JP8.1 X0,检修信号,1,JP8.2 X1,检修信号,2,JP8.3 X2,上行信号,JP8.4 X3,下行信号,JP8.5 X4,上行第一终端减速开关,JP8.6 X5,下行第一终端减速开关,JP8.7 X6,上平层开关,JP8.8 X7,下平层开关,JP8.9 X8,电动机电源接触器检测,JP8.10 X9,抱闸接触器检测,15,端子定义,JP9.1 X10,左抱闸开关检测,JP9.2 X11,右抱闸开关检测,JP9.3 X12,电动机温度检测信号,JP9.4 X13,提前开门继电器检测,JP9.5 X14,门区信号检测,JP9.6 X15,消防返回,/,消防员信号,(,参数选择,),JP9.7 X16,停电应急平层输入,/,地震,/,大楼后备电源,(,参数选择,),JP9.8 X17,门锁回路继电器检测,JP9.9 X18,上行第二终端减速开关,JP9.10 X19,下行第二终端减速开关,16,端子定义,JP11.1 0V,模拟量输入,0V,JP11.2 AIN-,差分模拟量输入,-,JP11.3 AIN+,差分模拟量输入,+,拨码开关,SW2 ON,监控终端电阻有效,SW3 ON,程序烧录状态,17,轿箱板,SM.02/G,板,18,轿箱板,SM.02/G,板,SM.02/G,板端子定义,:,JP1.1 +24V,JP1.2 GND,JP1.3 CANH,JP1.4 CANL,JP2,连接指令板,JP3,连接扩展板,JP5.1,输入,GX0,司机换向,JP5.2,输入,GX1,司机,JP5.3,输入,GX2,独立,JP5.4,输入,GX3,司机直驶,JP5.5,输入,GX4,消防员,JP5.6,输入,JP5.1-JP5.5,信号公共端,19,轿箱板,SM.02/G,板,SM.02/G,板端子定义,:,JP6.1,开门指示灯,-,JP6.2,开门指示灯,+,JP6.3,开门按钮,JP6.4,开门按钮,JP7.1,关门指示灯,-,JP7.2,关门指示灯,+,JP7.3,关门按钮,JP7.4,关门按钮,20,轿箱板,SM.02/G,板,SM.02/G,板端子定义,:,SW1,拨,ON,终端电阻连接,SW2,拨,ON,程序烧录状态 拨,OFF,正常运行状态,SW3,操纵箱类型,SW3.1 SW3.2 SW3.3 SW3.4,ON OFF OFF OFF,主操纵箱,OFF ON OFF OFF,后门操纵箱,OFF OFF ON OFF,残疾人操纵箱,OFF OFF OFF ON,副操纵箱,21,轿箱扩展板,SM.09IO/B,板,22,轿箱扩展板,SM.09IO/B,板,轿箱扩展板,SM.09IO/B,端子定义,:,JP1,连接轿箱板,SM.02/G,JP2,连接第二块轿箱扩展板,JP6.1,输出,GY0,开门保持灯输出,JP6.2,输出,GY1,备用,JP6.3,输出,GY2,备用,JP6.4,输出,JP6.1-JP6.3,公共端,JP7.1,输出,GY3,备用,JP7.2,输出,JP7.1,公共端,JP8.1,输出,GY4,备用,JP8.2,输出,JP8.1,公共端,JP9.1,输出,GY5,备用,JP9.2,输出,JP9.1,公共端,23,轿箱扩展板,SM.09IO/B,板,轿箱扩展板,SM.09IO/B,端子定义,:,JP3.1,输入,GX7,开门保持按钮输入,JP3.2,输入,GX8,NS-SW,JP3.3,输入,GX9,备用,JP3.4,输入电源,需要连接开关电源,+24V,JP4.1,输入,GX10,备用,JP4.2,输入,GX11,备用,JP4.3 JP4.1-JP4.2,输入公共端,OV,JP5.1,输入,GX12,备用,JP5.2 JP5.1,输入公共端,0V,24,轿顶板,SM.02/H,25,轿顶板,SM.02/H,SM.02/H,板端子定义,:,JP1.1 +24V,JP1.2 GND,JP1.3 CANH,JP1.4 CANL,JP2,连接轿顶扩展板,JP3.1,输出,JP3.2-JP3.3,公共端,JP3.2,输出,HY0,下到站钟,JP3.3,输出,HY1,上到站钟,JP3.4,输出,0V,JP3.5,输出,24V,26,轿顶板,SM.02/H,SM.02/H,板端子定义,:,JP4.1,输入,JP4.2-JP4.3,公共端,JP4.2,输入,HX0,前门关门到位,JP4.3,输入,HX1,前门开门到位,JP4.4,输出,JP4.5-JP4.7,公共端,JP4.5,输出,HY2,前门强迫关门输出,JP4.6,输出,HY3,前门关门信号输出,JP4.7,输出,HY4,前门开门信号输出,27,轿顶板,SM.02/H,SM.02/H,板端子定义,:,JP5.1,输入,JP5.2-JP5.3,公共端,JP5.2,输入,HX2,前门安全触板,JP5.3,输入,HX3,前门光幕,JP6.1,输入,JP6.2-JP6.4,公共端,JP6.2,输入,HX4,轻载,JP6.3,输出,HX5,满载,JP6.4,输出,HX6,超载,28,轿顶板,SM.02/H,SM.02/H,板端子定义,:,JP7,语音报站接口,JP8,输出,HY5,照明继电器,SW1,拨,ON,终端电阻连接,SW2,拨,ON,程序烧录状态,OFF,正常运行状态,29,轿顶扩展板,SM.09IO/B,板,30,轿顶扩展板,SM.09IO/B,板,轿顶扩展板,SM.09IO/B,端子定义,:,JP1,连接轿顶板,SM.02/H,JP2,连接第二块轿顶扩展板,JP6.1,输出,HY6,后门开门信号输出,JP6.2,输出,HY7,后门关门信号输出,JP6.3,输出,HY8,后门强迫关门输出,JP6.4,输出,JP6.1-JP6.3,公共端,JP7.1,输出,HY9,备用,JP7.2,输出,JP7.1,公共端,JP8.1,输出,HY10,备用,JP8.2,输出,JP8.1,公共端,JP9.1,输出,HY11,备用,JP9.2,输出,JP9.1,公共端,31,轿顶扩展板,SM.09IO/B,板,轿顶扩展板,SM.09IO/B,端子定义,:,JP3.1,输入,HX7,后门开门到位,JP3.2,输入,HX8,后门关门到位,JP3.3,输入,HX9,后门光幕,JP3.4,输入电源,需要连接开关电源,+24V,JP4.1,输入,HX10,后门安全触板,JP4.2,输入,HX11,备用,JP4.3 JP4.1-JP4.2,输入公共端,OV,JP5.1,输入,HX12,备用,JP5.2 JP5.1,输入公共端,0V,32,指令控制板,SM-03-D,板,33,指令控制板,SM-03-D,板,SM-03-D,板作用,:,连接指令按钮和按钮灯,每块,SM-03,板可连接,8,个指令按钮信号,.,34,显示板,SM-04,板,35,显示板,SM-04,板,SM-04-VRF,作用,:,显示楼层,连接外呼按钮和按钮灯,连接锁梯开关等信号,.,36,显示板,SM-04,板,SM-04-VRF,端子定义,:,JP1:,串行通讯端口,JP2:,上召按钮接口,JP3:,下召按钮接口,JP4:,锁梯信号接口,S1:,楼层设置跳线,SW1:,终端电阻,同时拨到,ON,有,120,欧姆电阻,37,附板,-,手持操作器,38,附板,-,开门再平层板,39,调试参数,F0,加速斜率,F1,减速斜率,F2 S,曲线,T0,F3 S,曲线,T1,F4 S,曲线,T2,F5 S,曲线,T3,40,调试参数,F6,电梯额定速度,F11,总楼层数,41,调试参数,F16,开闸延时,:,从变频器运行信号给出到开始打开抱闸的延时时间,.,F17,抱闸延时,:,从开始上抱闸到去除变频器运行方向的延时,.,F59,速度到,0,后经过,F59,时间上抱闸,.,F122,检修去方向延时,检修时断开抱闸接触器到去掉运行方向的延时时间,.,42,调试参数,F23,并联模式 设,3,互为并联方式,.,设,2,为群控方式,.,F181,互为并联电梯编号,设,0,为主梯,设,1,为副梯,.,43,调试参数,F25 X0-X15,主板常开常闭设定,F26 X16-X25,主板常开常闭设定,F27 GX0-GX15,轿箱板常开常闭设定,F28 HX0-HX15,轿顶板常开常闭设定,44,调试参数,F29,服务层站设置,1-16,层停靠,F30,服务层站设置,17-32,层停靠,F31,服务层站设置,33-48,层停靠,F190,服务层站设置,49-64,层停靠,45,调试参数,F33,自动运行间隔,F34,自动运行次数,设置完,F33,和,F34,后请在轿内登记指令信号来触发自动运行功能,.,46,调试参数,F35,消防开关输入点定义和消防模式选择,BIT0 0:,普通消防,1:,迅达消防模式,BIT1 0:,无轿箱板消防开关,1:,有轿箱板消防开关,BIT2 0:,普通消防信号显示,1:,山东消防信号显示,BIT3 0:,主板,X15,输入点为消防返回,1:,主板,X15,输入点为消防员开关,47,调试参数,F36,设,0,无抱闸开关检测,设,1,香港以外地区抱闸开关检测方式,设,2,香港地区抱闸开关检测方式,48,调试参数,F43,司机状态召唤时蜂鸣闪烁功能选择,BIT0 0:,外召轿内无蜂鸣,1:,外召轿内有蜂鸣,BIT1 0:,外召轿内指令灯闪烁,1:,外召轿内指令灯无闪烁,BIT2 0:,司机状态无关门待梯,1:,司机状态关门待梯,BIT3 0:,普通司机模式,1:,迅达司机模式,49,调试参数,F44,串行通讯本机地址,小区监控时需设置,以便远程电脑区分主板,.,50,调试参数,F50,开门允许,1-16,层,.,F51,开门允许,17-32,层,.,F52,开门允许,33-48,层,.,F191,开门允许,49-64,层,F53,后门允许,1-16,层,.,F54,后门允许,17-32,层,.,F55,后门允许,33-48,层,.,F192,后门允许,49-64,层,51,调试参数,F56,上平层调整,F57,下平层调整,52,调试参数,F62,快车全程运行加,10S,和,45S,取小值,范围在,20S-45S,之间,53,调试参数,F65,基极封锁模式,0:,无基极封锁,1:,输出接触器断开立刻基极封锁,54,调试参数,F117,强迫关门开门保持时间,强迫关门或者开门保持按钮按过后的开门保持时间设定值,55,调试参数,F118,残疾人开门保持时间,残疾人开门保持时间设定值,56,调试参数,F120,防捣乱功能,设,0,无此功能,设,1,按光幕动作计算,(,连续,3,层停靠没有光幕动作,),设,2-64,防捣乱指令数,(,根据轻载开关来检测,),57,调试参数,F121,强迫关门功能,设,0,不开通,设,1,开通,58,调试参数,F123,召唤分类功能,设,0,只有前门召唤,(,地址,1-48),设,1,有前门召唤,(,地址,1-48),和后门召唤,(,地址,49-96),设,2,有前门召唤,(,地址,1-48),和残疾人召唤,(,地址,49-96),设,3,有前门召唤,(,地址,1-32),后门召唤,(,地址,33-64),和残疾人召唤,(,地址,65-96),59,调试参数,F124,主板,X16,输入点功能定义,:,0,紧急平层功能停电状态输入点,;,1,地震装置动作输入点,;,2,大楼紧急供电运行功能,紧急电源供电状态输入点,.,60,调试参数,F128,前后门控制模式,设,0,前后门分开控制,(,有前后门操纵箱,),设,1,前后门一起控制,(,只有一个操纵箱,),61,调试参数,F129,开通提前开门和开门再平层功能,设,0,没有提前开门和开门再平层功能,设,1,有提前开门功能,设,2,有开门再平层功能,设,3,既有提前开门又有开门再平层功能,62,调试参数,F130,开关门力矩保持功能,设,0,无开关门力矩保持,设,1,有开门力矩保持,设,2,有关门力矩保持,设,3,有开关门力矩保持,设,4,运行中有关门力矩保持,63,调试参数,F137 NS-SW,功能设定,NS-SW,功能时设定服务楼层,1-16,层,F138,NS-SW,功能时设定服务楼层,17-32,层,F139,NS-SW,功能时设定服务楼层,33-48,层,F199,NS-SW,功能时设定服务楼层,49-64,层,64,调试参数,F141 KMY,延时释放时间,电梯停车时从去除运行信号后到释放,KMY,接触器的延迟时间,.,65,调试参数,F145,母线电压增益,调试时如发现显示的母线电压和实测的母线电压有误差,可调整,F145,参数使上述两个数据相同,默认值为,100%,66,调试参数,F146,位置误差距离,停车时会对平层位置的误差做检测,该参数表示允许的误差距离,.,67,调试参数,F147,触点检测保护方式,0,检测到触点粘连故障后故障自保,需要断电或者检修复位,;,1,当检测到触点粘连时停止电梯运行,故障解除后可以继续运行,.,68,调试参数,F153,有无厅门锁回路高压输入点检测选择,0,无厅门锁高压检测,;,1,有厅门锁高压检测,.,69,调试参数,F156,是否有门锁继电器检测,0,无,1,有,70,调试参数,F165,门操作的特殊控制参数,BIT 0,检修时是否允许门操作,;,BIT 1,调试运行时是否允许开门,;,BIT 2,基站时,是否开门待梯,;,BIT3,是否可通过板载,LED,操作器进行门操作,.,71,调试参数,F180,对速度给定峰值的增益 出厂值,1000,72,调试参数,F182,井道中减速开关的级数,井道中安装有几道强迫减速开关,.,该参数设置不当会导致井道学习失败,.,73,调试参数,F183,井道学习速度,设定井道自学习速度,.,74,调试参数,F187,选择监控状态,0,运行次数,1,编码器干扰评估,2 CAN1,故障计数器,3 CAN2,故障计数器,4,电机转速,5,母线电压,6,输出电流,7,输出转矩,11,预力矩,14,称重值,75,调试参数,F200,变频器软件版本 只读,F201,变频器驱动模式,0 V/F,控制模式,1,无速度传感器矢量控制,2,有速度传感器转矩控制,3,有速度传感器矢量控制,76,调试参数,F202,电机类型,0,异步,1,同步,77,调试参数,F203,电机额定功率,F204,电机额定电流,F205,电机额定频率,F206,电机额定转速,F207,电机额定电压,F208,电机极数,F209,电机额定转差频率,F210,编码器类型,0,增量型编码器,1,正余弦编码器,2 Endat,型编码器,F211,编码器脉冲数,78,调试参数,速度环参数,:,F212,零速比例,P0 130,F213,零速积分,I0 80,F214,零速微分,D0 0.5,F215,低速比例,P1 70,F216,低速积分,I1 30,F217,低速微分,D1 0.5,F218,中速比例,P2 120,F219,中速积分,I2 25,F220,中速微分,D2 0.2,F221,高速比例,P3 140,F222,高速积分,I3 5,F223,高速微分,D3 0.1,F224,低速点切换频率,1%F225,高速点切换频率,50%,79,调试参数,F226,零伺服时间,零速,PID,参数,F212,F213,F214,起作用的时间,.,F227,抱闸张开时间,F228,电流缓降时间,该时间必须小于,F141(KMY,释放延时,),否则,KMY,接触器释放主触点会拉弧,.,80,调试参数,F233,编码器反馈方向,1,正序,0,负序,F234,电机相序,1,正方向,0,反方向,F235,电机空载电流,32%,一般不用设置,81,调试参数,F236 PWM,载波频率,F238,调节器模式,0,快速调节,1,标准调节,2,较慢速调节,3,慢速调节,F239,输出力矩限制,F240,变频器输入电压,F242,编码器相位角 每次上电,自动整定得出,.,F243,编码器零点位置校正 设,2,进行零点校正,.,82,其它要点,1.,参数复位,:,在对一体化驱动控制器进行全面参数设定前，宜先进行一次参数复位操作，这样既可减少参数设定的工作量，又能避免其它一些由于参数错误而产生的意外故障。参数复位的方法如下：在操作器“功能选择”界面找到“复位命令”，按,Enter,键后进入“复位命令”界面，分别选择控制参数复位和驱动参数复位，根据提示显示的校验码，输入相同的数据后再,Enter,键，操作会显示“参数复位成功，这就说明系统内部已将所有参数复位到出厂默认值，参数复位操作结束。,83,其它要点,2.,编码器相位角自整定和电机参数自学习,由于本一体化驱动控制器的独创技术，对同步电机，系统能够自动获得编码器的相位角，所以不需要进行电机的自学习操作。也就是说，如果电梯的曳引电机是同步电机，就不需要人工做编码器相位角自整定工作。,对异步电机，如果电机参数设置准确，也无需电机自学习操作。但是如现场无法了解精确电机参数，或者为了保证变频器能对电机进行更精确的力矩控制，在电梯安装好后，宜先让一体化驱动控制器进行一次电机自学习操作，使之自动准确获取电机内部电阻、电感等特征参数，从而，能更好地控制电梯平稳运行，使乘客得到更佳的乘坐舒适感。,一体化驱动控制器对异步电机的自学习方法采用的是特别简便的静态自学习方法，在现场，不需要做起吊轿厢等工作，具体操作方法如下：,1.,一体化驱动控制器和马达之间、一体机和编码器之间的接线已正确无误地完成；,2.,给一体机正确通电；,3.,确认安全回路和门锁回路都处于正常接通状态；,4.,电梯的自动检修（或紧急电动运行）开关置于检修（或紧急电动运行）位置：,5.,通过七段码显示操作器或,LCD,手持操作器选择“异步电机自学习”命令后按,Enter,键；,6.,一体机开始静态自学习运行：一体机和马达之间的主接触器会自动吸合，一体机通过对马达施加测试电流来获得马达的内部特征参数。但抱闸接触器不会吸合，马达也不会转动；,7.,大约持续,30,秒后电机参数自学习完成，主接触器自动释放。,84,其它要点,3,、电梯井道数据自学习方法,（,1,）确认电梯符合安全运行条件。,（,2,）井道内各开关安装及接线正确，随行电缆和外召电缆接线正确；,（,3,）使电梯进入检修（或紧急电动运行）状态；,（,4,）通过手持编程器进入自学习菜单，按菜单提示操作，找到有井道自学习的界面。然后将光标移到井道自学习命令后按,Enter,键；,（,5,）使电梯进入自动状态，电梯将以自学习速度（由,F183,设置）向下运行到底层，然后再自动以自学习速度向上运行，开始井道自学习。直到电梯运行到顶层平层位置后自动停车，井道自学习完成。手持操作器在自学习成功后显示“自学习完成”；,（,6,）在自学习过程中，若控制系统有异常现象，将会停止自学习，同时给出相应的故障号码，同时手持操作器显示“自学习不成功”。,85,故障代码,主板方面故障代码,:,02,故障,运行中门锁脱开,86,故障代码,03,故障,上行限位断开,87,故障代码,04,故障,下行限位断开,88,故障代码,05,故障,门锁打不开,89,故障代码,06,故障,门锁不能闭合,90,故障代码,08,故障,CANBUS,通讯故障,91,故障代码,10,故障,上强迫减速开关,1,错位,92,故障代码,11,故障,下强迫减速开关,1,错位,93,故障代码,12,故障,上强迫减速开关,2,错位,94,故障代码,13,故障,下强迫减速开关,2,错位,95,故障代码,19,故障,开门到位和关门到位同时动作,96,故障代码,20,故障,打滑保护,97,故障代码,21,故障,电机过热,98,故障代码,22,故障,电机反转,99,故障代码,23,故障,电梯超速,100,故障代码,24,故障,电梯过低速,101,故障代码,27,故障,上平层感应器故障,102,故障代码,28,故障,下平层感应器故障,103,故障代码,30,故障,平层位置误差过大,平层误差超出,F146,的设定值,104,故障代码,32,故障,运行中安全回路断开,105,故障代码,35,故障,抱闸接触器粘连检测故障,106,故障代码,36,故障,输出接触器粘连检测故障,107,故障代码,37,故障,门锁继电器粘连检测故障,开门限位和门锁同时动作,108,故障代码,38,故障,抱闸开关检测故障,109,故障代码,40,故障,运行信号故障,一体机控制部分给出运行信号，而未收到驱动部分的运行信号反馈,.,110,故障代码,42,故障,减速开关动作错误,上行越层并且下一级强慢开关同时动作或下行越层同时上一级强慢开关同时动作,.,111,故障代码,45,故障,提前开门继电器检测故障,提前开门继电器输出跟提前开门检测输入不一致超过,0.5s,Y14,有输出但,X17,没有输入,;Y14,没有输出但,X17,有输入,.,112,故障代码,49,故障,通讯故障,驱动部分和控制部分通讯异常,.,113,故障代码,50,故障,参数错误,参数读取错误,.,114,故障代码,54,故障,门锁不一致故障,开门时，厅门锁和门锁高压检测点不一致,.,115,故障代码,60,故障,基极封锁故障,运行中检测到输出接触器触点断开立即关断一体机输出，并报,60,号故障,.,116,故障代码,61,故障,启动信号故障,抱闸打开后，没有收到驱动部分返回的零伺服结束信号,.,117,故障代码,62,故障,无速度输出,启动后，电梯给出速度一直是,0,，电梯不动。,118,故障代码,68,故障,自学习平层插板长度和平层开关距离的组合不符合要求故障,1),平层插板太长或太短,.,算法,:(,平层插板长度,+,平层开关间距,)/2,小于,100mm,或者大于,900mm.,2),平层区太长或太短,.,算法,:(,平层插板长度,平层开关间距,)/2,小于,10mm,或者大于,100mm,119,故障代码,69,故障,自学习的插板数与设电梯总层数设定不一致故障,.,120,故障代码,变频器方面故障代码,:,71,号故障：功率模块过流保护,72,号故障：,ADC,故障,电流传感器损坏,73,号故障：功率模块散热器过热,74,号故障：制动单元,制动电阻故障,75,号故障：熔丝断故障,121,故障代码,76,号故障：过力矩,77,号故障：速度偏差,78,号故障：直流母线过电压,79,号故障：直流母线欠电压,80,号故障：输出缺相,122,故障代码,81,号故障：电机低速过电流,82,号故障：编码器故障,83,号故障：停车时检测到有电流流动,84,号故障：运行中，检测到速度有逆向信号,85,号故障：无运行指令，检测到有速度反馈,123,故障代码,86,号故障：电机相序错误,87,号故障：同向超速保护,88,号故障：反向超速保护,89,号故障：,UVW,编码器相序错,90,号故障：编码器通讯故障,124,故障代码,91,号故障,:,三相瞬时过电流,93,号故障：输入电压过高,94,号故障：,UVW,编码器断线,96,号故障：编码器未自学习,125,故障代码,97,号故障：输出过电流,98,号故障：,SINCOS,编码器故障,99,号故障,:,输入缺相,100,号故障,:,超速保护,101,号故障,:,电机高速过电流,102,号故障,:,接地保护,103,号故障,:,电容老化,126,故障代码,104,号故障：外部故障,105,号故障：输出三相不平衡,106,号故障,:,参数设置错误,107,号故障,:,电流传感器故障,108,号故障,:,制动电阻短路,109,号故障,:,电流瞬时过大,112,号故障,:IGBT,短路保护,113,号故障,:,一体机通讯故障,114,号故障,:,充电继电器故障,127,Q&A,结束,？,问题？,
