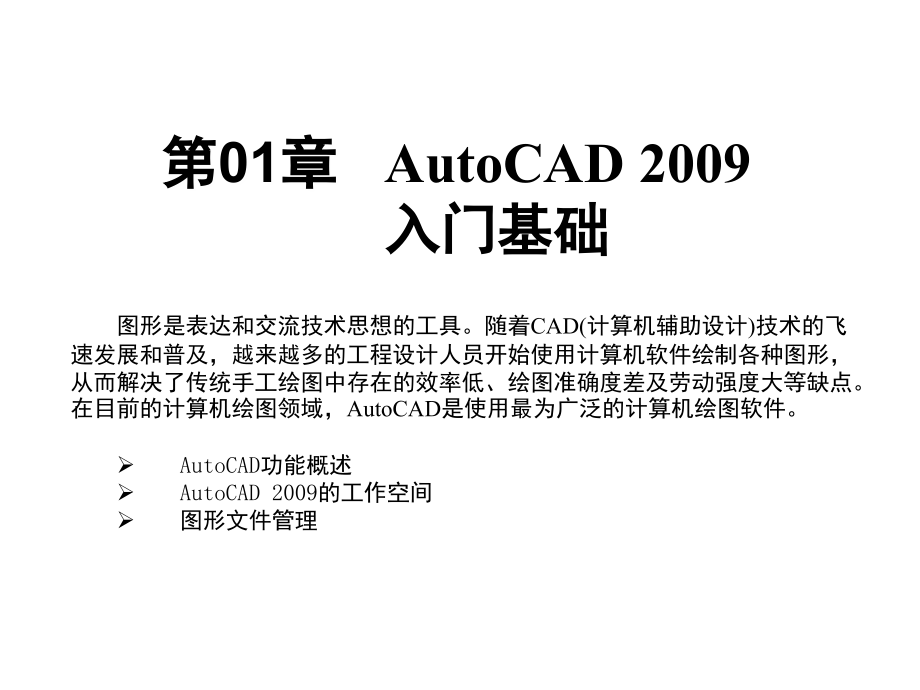

1、中文版,AutoCAD 2009,基础教程,第,01,章,AutoCAD 2009,入门基础,图形是表达和交流技术思想的工具。随着,CAD(,计算机辅助设计,),技术的飞速发展和普及,越来越多的工程设计人员开始使用计算机软件绘制各种图形,从而解决了传统手工绘图中存在的效率低、绘图准确度差及劳动强度大等缺点。在目前的计算机绘图领域,,AutoCAD,是使用最为广泛的计算机绘图软件。,AutoCAD,功能概述,AutoCAD 2009,的工作空间,图形文件管理,1.1,AutoCAD,功能概述,AutoCAD,是由美国,Autodesk,公司开发的通用计算机辅助绘图与设计软件包,具有功能强大、易于

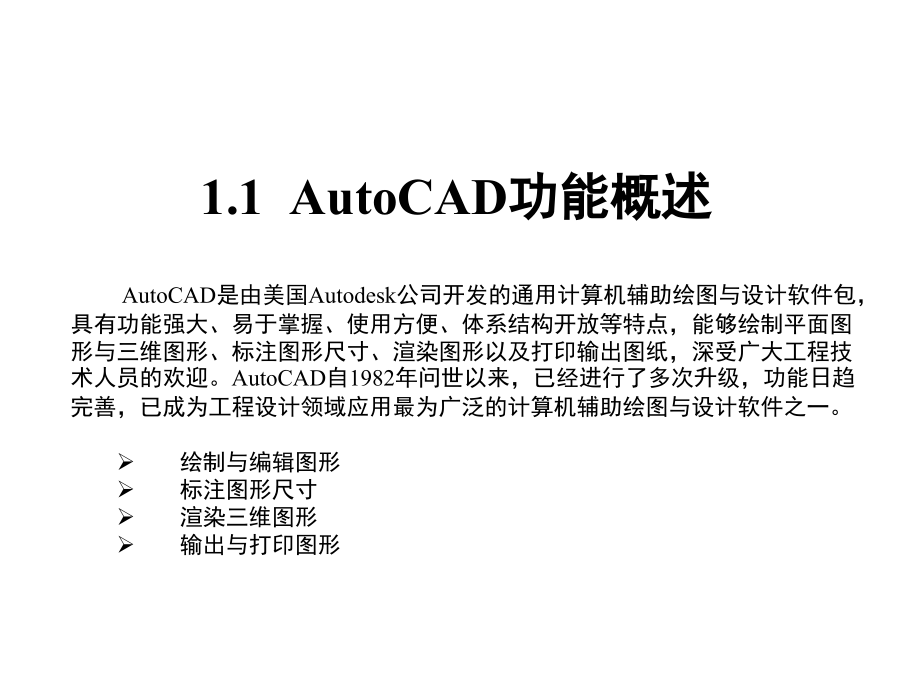

2、掌握、使用方便、体系结构开放等特点,能够绘制平面图形与三维图形、标注图形尺寸、渲染图形以及打印输出图纸,深受广大工程技术人员的欢迎。,AutoCAD,自,1982,年问世以来,已经进行了多次升级,功能日趋完善,已成为工程设计领域应用最为广泛的计算机辅助绘图与设计软件之一。,绘制与编辑图形,标注图形尺寸,渲染三维图形,输出与打印图形,1.1.1,绘制与编辑图形,AutoCAD,提供了丰富的绘图命令,使用这些命令可以绘制直线、构造线、多段线、圆、矩形、多边形、椭圆等基本图形,也可以将绘制的图形转换为面域,对其进行填充,还可以借助编辑命令绘制各种复杂的二维图形。,1.1.2,标注图形尺寸,标注显示了
3、对象的测量值,对象之间的距离、角度,或者特征与指定原点的距离。在,AutoCAD,中提供了线性、半径和角度,3,种基本的标注类型,可以进行水平、垂直、对齐、旋转、坐标、基线或连续等标注。此外,还可以进行引线标注、公差标注,以及自定义粗糙度标注。标注的对象可以是二维图形或三维图形。,1.1.3 渲染三维图形,在,AutoCAD,中,可以运用雾化、光源和材质,将模型渲染为具有真实感的图像。如果是为了演示,可以渲染全部对象;如果时间有限,或显示设备和图形设备不能提供足够的灰度等级和颜色,就不必精细渲染;如果只需快速查看设计的整体效果,则可以简单消隐或设置视觉样式。,1.1.4 输出与打印图形,在,A
4、utoCAD,中,可以运用雾化、光源和材质,将模型渲染为具有真实感的图像。如果是为了演示,可以渲染全部对象;如果时间有限,或显示设备和图形设备不能提供足够的灰度,AutoCAD,不仅允许将所绘图形以不同样式通过绘图仪或打印机输出,还能够将不同格式的图形导入,AutoCAD,或将,AutoCAD,图形以其他格式输出。因此,当图形绘制完成之后可以使用多种方法将其输出。例如,可以将图形打印在图纸上,或创建成文件以供其他应用程序使用。等级和颜色,就不必精细渲染;如果只需快速查看设计的整体效果,则可以简单消隐或设置视觉样式。,1.2,AutoCAD 2009,的工作空间,中文版,AutoCAD 2009
5、,提供了“二维草图与注释”、“三维建模”和“,AutoCAD,经典”3种工作空间模式。,选择工作空间,二维草图与注释空间,三维建模空间,AutoCAD,经典空间,AutoCAD,工作空间的基本组成,1.2.1,选择工作空间,要在3种工作空间模式中进行切换,只需单击“菜单浏览器”按钮,在弹出的菜单中选择“工具”|“工作空间”菜单中的子命令,或在状态栏中单击“切换工作空间”按钮,在弹出的菜单中选择相应的命令即可。,1.2.2,二维草图与注释空间,默认状态下,打开“二维草图与注释”空间,其界面主要由“菜单浏览器”按钮、“功能区”选项板、快速访问工具栏、文本窗口与命令行、状态栏等元素组成。在该空间中,
6、可以使用“绘图”、“修改”、“图层”、“标注”、“文字”、“表格”等面板方便地绘制二维图形。,1.2.3,三维建模空间,使用“三维建模”空间,可以更加方便地在三维空间中绘制图形。在“功能区”选项板中集成了“三维建模”、“视觉样式”、“光源”、“材质”、“渲染”和“导航”等面板,从而为绘制三维图形、观察图形、创建动画、设置光源、为三维对象附加材质等操作提供了非常便利的环境。,1.2.4,AutoCAD,经典空间,对于习惯于,AutoCAD,传统界面的用户来说,可以使用“,AutoCAD,经典”工作空间,其界面主要有“菜单浏览器”按钮、快速访问工具栏、菜单栏、工具栏、文本窗口与命令行、状态栏等元素
7、组成。,1.2.5,AutoCAD,工作空间的基本组成,AutoCAD,的各个工作空间都包含“菜单浏览器”按钮、快速访问工具栏、标题栏、绘图窗口、文本窗口、状态栏和选项板等元素。,1.3 图形文件管理,在,AutoCAD,中,图形文件管理一般包括创建新文件,打开已有的图形文件,保存文件,加密文件及关闭图形文件等。,创建新图形文件,打开图形文件,保存图形文件,加密保护绘图数据,关闭图形文件,1.3.1,创建新图形文件,在快速访问工具栏中单击“新建”按钮,或单击“菜单浏览器”按钮,在弹出的菜单中选择“文件”|“新建”命令(,NEW),,可以创建新图形文件,此时将打开“选择样板”对话框。,1.3.2
8、,打开图形文件,在快速访问工具栏中单击“打开”按钮,或单击“菜单浏览器”按钮,在弹出的菜单中选择“文件”|“打开”命令(,OPEN),,可以打开已有的图形文件,此时将打开“选择文件”对话框。,1.3.3,保存图形文件,在,AutoCAD,中,可以使用多种方式将所绘图形以文件形式存入磁盘。例如,在快速访问工具栏中单击“保存”按钮,或单击“菜单浏览器”按钮,在弹出的菜单中选择“文件”|“保存”命令(,QSAVE),,以当前使用的文件名保存图形;也可以单击“菜单浏览器”按钮,在弹出的菜单中选择“文件”|“另存为”命令(,SAVEAS),,将当前图形以新的名称保存。,1.3.4,加密保护绘图数据,在,
9、AutoCAD 2009,中,保存文件时可以使用密码保护功能,对文件进行加密保存。,单击“菜单浏览器”按钮,在弹出的菜单中选择“文件”,|,“保存”或“文件”,|,“另存为”命令时,将打开“图形另存为”对话框。在该对话框中单击“工具”按钮,在弹出的菜单中选择“安全选项”命令,此时将打开“安全选项”对话框。在“,密码”,选项卡中,可以在“,用于打开此图形的密码或短语”,文本框中输入密码,然后单击“确定”按钮打开“确认密码”对话框,并在“再次输入用于打开此图形的密码”文本框中输入确认密码,。,1.3.5,关闭图形文件,单击“菜单浏览器”按钮,在弹出的菜单中选择“文件”|“关闭”命令(,CLOSE)
10、,,或在绘图窗口中单击“关闭”按钮,可以关闭当前图形文件。,执行,CLOSE,命令后,如果当前图形没有保存,系统将弹出,AutoCAD,警告对话框,询问是否保存文件。此时,单击“是,(,Y),”,按钮或直接按,Enter,键,可以保存当前图形文件并将其关闭;单击“否,(,N),”,按钮,可以关闭当前图形文件但不保存;单击“取消”按钮,取消关闭当前图形文件操作,即不保存也不关闭,。,第,02,章,AutoCAD,绘图基础,通常情况下,安装好,AutoCAD 2009,后就可以在其默认设置下绘制图形了,但有时为了规范绘图,提高绘图效率,应熟悉命令与系统变量以及绘图方法,掌握绘图环境的设置和坐标系统
11、的使用方法等。,2.1,AutoCAD,功能概述,在使用,AutoCAD,绘图前,经常需要对参数选项、绘图单位和绘图界限等进行必要的设置,。,设置参数选项,设置图形单位,设置图形界限,设置工作空间,2.1.1,设置参数选项,单击“菜单浏览器”按钮,在弹出的菜单中单击“选项”按钮(,OPTIONS),,将打开“选项”对话框。在该对话框中包含“文件”、“显示”、“打开和保存”、“打印和发布”、“系统”、“用户系统配置”、“草图”、“三维建模”、“选择集”和“配置”10个选项卡,。,2.1.2 设置图形单位,在中文版,AutoCAD 2009,中,可以单击“菜单浏览器”按钮,在弹出的菜单中选择“格式
12、”|“单位”命令(,UNITS),,在打开的“图形单位”对话框中设置绘图时使用的长度单位、角度单位,以及单位的显示格式和精度等参数。,2.1.3 设置图形界限,图形界限就是绘图区域,也称为图限。在中文版,AutoCAD 2009,中,可以单击“菜单浏览器”按钮,在弹出的菜单中选择“格式”|“图形界限”命令(,LIMITS),来设置图形界限。,2.1.4 设置工作空间,在,AutoCAD,中可以使用自定义工作空间来创建绘图环境,以便显示用户需要的工具栏、菜单和可固定的窗口。,2.2 使用命令与系统变量,在,AutoCAD,中,菜单命令、工具按钮、命令和系统变量都是相互对应的。可以选择某一菜单命令
13、,或单击某个工具按钮,或在命令行中输入命令和系统变量来执行相应命令。可以说,命令是,AutoCAD,绘制与编辑图形的核心。,使用鼠标操作执行命令,使用键盘输入命令,使用“命令行”,使用“,AutoCAD,文本窗口”,使用系统变量,命令的重复、撤消与重做,2.2.1,使用鼠标操作执行命令,在绘图窗口,光标通常显示为“十”字线形式。当光标移至菜单选项、工具或对话框内时,它会变成一个箭头。无论光标是“十”字线形式还是箭头形式,当单击或者按动鼠标键时,都会执行相应的命令或动作。在,AutoCAD,中,鼠标键是按照下述规则定义的。,2.2.2,使用键盘输入命令,在,AutoCAD 2009,中,大部分的
14、绘图、编辑功能都需要通过键盘输入来完成。通过键盘可以输入命令、系统变量。此外,键盘还是输入文本对象、数值参数、点的坐标或进行参数选择的唯一方法。,2.2.3,使用“命令行”,在,AutoCAD 2009,中,默认情况下“命令行”是一个可固定的窗口,可以在当前命令行提示下输入命令、对象参数等内容。对于大多数命令,“命令行”中可以显示执行完的两条命令提示(也叫命令历史),而对于一些输出命令,例如,TIME、LIST,命令,需要在放大的“命令行”或“,AutoCAD,文本窗口”中显示。,2.2.4,使用“,AutoCAD,文本窗口”,“,AutoCAD,文本窗口”是一个浮动窗口,可以在其中输入命令或
15、查看命令提示信息,更便于查看执行的命令历史。由于“,AutoCAD,文本窗口”中的内容是只读的,因此不能对其进行修改,但可以将它们复制并粘贴到命令行以重复执行前面的操作,或粘贴到其他应用程序中(例如,Word)。,2.2.5,使用系统变量,在,AutoCAD,中,系统变量用于控制某些功能和设计环境、命令的工作方式,它可以打开或关闭捕捉、栅格或正交等绘图模式,设置默认的填充图案,或存储当前图形和,AutoCAD,配置的有关信息。,2.2.6,命令的重复、撤消与重做,在,AutoCAD,中,可以方便地重复执行同一条命令,或撤消前面执行的一条或多条命令。此外,撤消前面执行的命令后,还可以通过重做来恢
16、复前面执行的命令。,2.3 绘 图 方 法,为了满足不同用户的需要,使操作更加灵活方便,,AutoCAD 2009,提供了多种方法来实现相同的功能。例如,可以使用菜单栏、工具栏、“屏幕菜单”、“菜单浏览器”按钮、“功能区”选项板和绘图命令6种方法来绘制基本图形对象。,使用菜单栏,使用工具栏,使用“屏幕菜单”,使用“菜单浏览器”按钮,使用“功能区”选项板,使用绘图命令,2.3.1,使用菜单栏,“绘图”菜单是绘制图形最基本、最常用的方法,其中包含了,AutoCAD 2009,的大部分绘图命令。选择该菜单中的命令或子命令,可绘制出相应的二维图形。“修改”菜单用于编辑图形,创建复杂的图形对象,其中包含
17、了,AutoCAD 2009,的大部分编辑命令,通过选择该菜单中的命令或子命令,可以完成对图形的所有编辑操作。,2.3.2,使用工具栏,工具栏中的每个工具按钮都与菜单栏中的菜单命令对应,单击按钮即可执行相应的绘图命令如下图分别为“绘图”工具栏和“修改”工具栏。,2.3.3,使用“屏幕菜单”,“屏幕菜单”是,AutoCAD 2009,的另一种菜单形式。选择其中的“绘制1”和“绘制2”子菜单,可以使用绘图相关工具。“绘制 1”和“绘制2”子菜单中的每个命令分别与,AutoCAD 2009,的绘图命令相对应。,2.3.4,使用“菜单浏览器”按钮,单击“菜单浏览器”按钮,在弹出的菜单中选择相应的命令,
18、同样可以执行相应的绘图命令。,2.3.5,使用“功能区”选项板,“功能区”选项板集成了“常用”、“块和参照”、“注释”、“工具”、“视图”和“输出”等选项卡,在这些选项卡的面板中单击按钮即可执行相应的绘制或编辑操作。,2.3.6,使用绘图命令,使用绘图命令也可以绘制图形,在命令提示行中输入绘图命令,按,Enter,键,并根据命令行的提示信息进行绘图操作。这种方法快捷,准确性高,但要求掌握绘图命令及其选择项的具体功能。,2.4,使用坐标系,在绘图过程中常常需要使用某个坐标系作为参照,拾取点的位置,以便精确定位某个对象。,AutoCAD,提供的坐标系可以用来准确地设计并绘制图形。,认识世界坐标系与
19、用户坐标系,坐标的表示方法,控制坐标的显示,创建坐标系,命名用户坐标系,使用正交用户坐标系,设置,UCS,的其他选项,2.4.1,认识世界坐标系与用户坐标系,在,AutoCAD 2009,中,坐标系分为世界坐标系(,WCS),和用户坐标系(,UCS)。,这两种坐标系下都可以通过坐标(,x,y),来精确定位点。,2.4.2,坐标的表示方法,在,AutoCAD 2009,中,点的坐标可以使用绝对直角坐标、绝对极坐标、相对直角坐标和相对极坐标4种方法表示,并且它们都有各自的特点。,2.4.3,控制坐标的显示,在绘图窗口中移动光标的十字指针时,状态栏上将动态地显示当前指针的坐标。在,AutoCAD 2
20、009,中,坐标显示取决于所选择的模式和程序中运行的命令,共有3种模式。,2.4.4,创建坐标系,在,AutoCAD,中,单击“菜单浏览器”按钮,在弹出的菜单中选择“工具”|“新建,UCS”,命令的子命令,或选择“功能区”选项板的“视图”选项卡,在,UCS,面板中单击相应的按钮,都可以方便地创建,UCS,,子命令包括世界和对象等。,2.4.5,命名用户坐标系,单击“菜单浏览器”按钮,在弹出的菜单中选择“工具”|“命名,UCS”,命令,或选择“功能区”选项板的“视图”选项卡,在,UCS,面板中单击“已命名”按钮,打开,UCS,对话框,选择“命名,UCS”,选项卡。在“当前,UCS”,列表中选择“
21、世界”、“上一个”或某个,UCS,选项,然后单击“置为当前”按钮,可将其置为当前坐标系,这时在该,UCS,前面将显示“”标记。也可以单击“详细信息”按钮,在“,UCS,详细信息”对话框中查看坐标系的详细信息。,2.4.6,使用正交用户坐标系,在,UCS,对话框中选择“正交,UCS”,选项卡,可以从“当前,UCS”,列表中选择需要使用的正交坐标系,如俯视、仰视、左视、右视、主视和后视等。,2.4.7,设置,UCS,的其他选项,在,UCS,对话框中选择“正交,UCS”,选项卡,可以从“当前,UCS”,列表中选择需要使用的正交坐标系,如俯视、仰视、左视、右视、主视和后视等。,第,03,章,使用绘图辅
22、助工具,图层可以组织不同类型的图形信息,降低视觉的复杂程度;使用栅格、捕捉和自动追踪等功能可以更简单、快速而又精确地指定单点的位置。,3.1,使,用,图,层,在一个复杂的图形中,有许多不同类型的图形对象,为了方便区分和管理,可以通过创建多个图层,将特性相似的对象绘制在同一个图层上。例如,将图形的所有辅助线绘制在辅助线层上。,新建图层,设置图层,图层管理,3.1.1,新建图层,开始绘制新图形时,,AutoCAD,自动创建一个名为,0,的特殊图层。默认情况下,图层,0,将被指定使用,7,号颜色,(,白色或黑色,由背景色决定,),、,Continuous,线型、“默认”线宽及,NORMAL,打印样式
23、。在绘图过程中,如果要使用更多的图层来组织图形,就需要先创建新图层。,3.1.2,设置图层,在,AutoCAD,中,可以设置图层的各个属性,以满足用户不同的绘图需求。,3.1.3,图层管理,在,AutoCAD,中建立完图层后,需要对其进行管理,包括图层特性的设置、图层的切换、图层状态的保存与恢复等。,3.2,控制图形显示,在,AutoCAD,中,菜单命令、工具按钮、命令和系统变量都是相互对应的。可以选择某一菜单命令,或单击某个工具按钮,或在命令行中输入命令和系统变量来执行相应命令。可以说,命令是,AutoCAD,绘制与编辑图形的核心。,缩放和平移视图,使用命名视图,使用平铺视口,使用鸟瞰视图,
24、使用,ShowMotion,命令的重复、撤消与重做,3.2.1,缩放和平移视图,按一定的比例、观察位置和角度显示图形的区域称为视图。在,AutoCAD,中,可以通过缩放与平移视图来方便地观察图形。,3.2.2,使用命名视图,在一张工程图纸上可以创建多个视图。当要查看、修改图纸上的某一部分视图时,将该视图恢复出来即可。,3.2.3,使用平铺视口,其细节。当需要观察图形的整体效果时,仅使用单一的绘图视口已无法满足需要。此时,可使用,AutoCAD,的平铺视口功能,将绘图窗口划分为若干视口。,3.2.4,使用鸟瞰视图,“,鸟瞰视图”属于定位工具,它提供了一种可视化平移和缩放视图的方法。可以在另外一个
25、独立的窗口中显示整个图形视图以便快速移动到目的区域。在绘图时,如果鸟瞰视图保持打开状态,则可以直接缩放和平移,无需选择菜单选项或输入命令。,3.2.5,使用,ShowMotion,在,AutoCAD 2009,中,可以通过创建视图的快照来观察图形。单击“菜单浏览器”按钮,在弹出的菜单中选择“视图”|,ShowMotion,命令,或在状态中单击,ShowMotion,按钮,都可以打开,ShowMotion,面板。,3.3,栅格和捕捉,“栅格”是一些标定位置的小点,起坐标纸的作用,可以提供直观的距离和位置参照;“捕捉”用于设置鼠标光标移动的间距。在,AutoCAD,中,使用“捕捉”和“栅格”功能,
26、可以提高绘图效率。,设置栅格和捕捉,使用工具栏,使用,GRID,和,SNAP,命令,使用“菜单浏览器”按钮,使用正交功能,3.3.1,设置栅格和捕捉,打开或关闭捕捉和栅格功能,设置捕捉和栅格参数,3.3.2,使用,GRID,和,SNAP,命令,在,AutoCAD,中,不仅可以通过“草图设置”对话框设置栅格和捕捉参数,还可以通过,GRID,与,SNAP,命令来设置。,3.3.3,使用正交功能,使用,ORTHO,命令,可以打开正交模式,用于控制是否以正交方式绘图。在正交模式下,可以方便地绘制出与当前,X,轴或,Y,轴平行的线段。打开或关闭正交方式有以下两种方法。,3.4,使用对象捕捉功能,在绘图过
27、程中,经常要指定一些已有对象上的点,例如端点、圆心和两个对象的交点等。如果只凭观察来拾取,不可能非常准确地找到这些点。为此,,AutoCAD 2009,提供了,对象捕捉,功能,可以迅速、准确地捕捉到某些特殊点,从而精确地绘制图形。,设置对象捕捉模式,运行和覆盖捕捉模式,3.4.1,设置对象捕捉模式,在,AutoCAD,中,可以通过“,对象捕捉,”工具栏和“,草图设置”,对话框等方式来设置对象捕捉模式。,3.4.2,运行和覆盖捕捉模式,要打开或关闭运行捕捉模式,可单击状态栏上的“对象捕捉”按钮。设置覆盖捕捉模式后,系统将暂时覆盖运行捕捉模式。,3.5,使用自动追踪,在,AutoCAD,中,自动追
28、踪可按指定角度绘制对象,或者绘制与其他对象有特定关系的对象。自动追踪功能分极轴追踪和对象捕捉追踪两种,是非常有用的辅助绘图工具。,极轴追踪与对象捕捉追踪,使用临时追踪点和捕捉自功能,使用自动追踪功能绘图,3.5.1,极轴追踪与对象捕捉追踪,极轴追踪是按事先给定的角度增量来追踪特征点。而对象捕捉追踪则按与对象的某种特定关系来追踪,这种特定的关系确定了一个未知角度。也就是说,如果事先知道要追踪的方向(角度),则使用极轴追踪;如果事先不知道具体的追踪方向(角度),但知道与其他对象的某种关系(如相交),则用对象捕捉追踪。极轴追踪和对象捕捉追踪可以同时使用。,3.5.2,使用临时追踪点和捕捉自功能,在“
29、,对象捕捉,”工具栏中,还有两个非常有用的对象捕捉工具,即“,临时追踪点”,和“,捕捉自”,工具。,3.5.3,使用自动追踪功能绘图,使用自动追踪功能可以快速而精确地定位点,在很大程度上提高了绘图效率。在,AutoCAD 2009,中,要设置自动追踪功能选项,可打开“,选项”,对话框,在“,草图”,选项卡的“自动追踪设置”选项区域中进行设置。,3.6,使用动态输入,在,AutoCAD 2009,中,使用动态输入功能可以在指针位置处显示标注输入和命令提示等信息,从而极大地方便了绘图。,启用指针输入,启用标注输入,显示动态提示,3.6.1,启用指针输入,在“草图设置”对话框的“动态输入”选项卡中,
30、选中“启用指针输入”复选框可以启用指针输入功能。可以在“指针输入”选项区域中单击“设置”按钮,使用打开的“指针输入设置”对话框设置指针的格式和可见性。,3.6.2,启用标注输入,在“草图设置”对话框的“动态输入”选项卡中,选中“可能时启用标注输入”复选框可以启用标注输入功能。在“标注输入”选项区域中单击“设置”按钮,使用打开的“标注输入的设置”对话框可以设置标注的可见性。,3.6.3,显示动态提示,在“草图设置”对话框的“动态输入”选项卡中,选中“动态提示”选项区域中的“在十字光标附近显示命令提示和命令输入”复选框,可以在光标附近显示命令提示。,3.7,使用快捷特性,在,AutoCAD 200
31、9,中,新增了快捷特性功能,当用户选择对象时,即可显示快捷特性面板,从而方便修改对象的属性。,第,04,章,绘制二维平面图形,绘图是,AutoCAD,的主要功能,也是最基本的功能,而二维平面图形的形状都很简单,创建起来也很容易,它们是整个,AutoCAD,的绘图基础。因此,只有熟练地掌握二维平面图形的绘制方法和技巧,才能够更好地绘制出复杂的图形。,4.1,绘制点对象,在,AutoCAD 2009,中,点对象可用作捕捉和偏移对象的节点或参考点。可以通过“单点”、“多点”、“定数等分”和“定距等分”4种方法创建点对象。,绘制单点和多点,定数等分对象,定距等分对象,4.1.1,绘制单点和多点,在,A
32、utoCAD 2009,中,单击“菜单浏览器”按钮,在弹出的菜单中选择“,绘图,”,|,“点”,|,“单点”命令,(,POINT),,,可以在绘图窗口中一次指定一个点;单击“菜单浏览器”按钮,在弹出的菜单中选择“,绘图,”,|,“点”,|,“多点”命令,或在“功能区”选项板中选择“常用”选项卡,在“绘图”面板中单击“多点”按钮,可以在绘图窗口中一次指定多个点,直到按,Esc,键结束。,4.1.2,定数等分对象,在,AutoCAD 2009,中,单击“菜单浏览器”按钮,在弹出的菜单中选择“绘图”,|,“点”,|,“定数等分”命令,(,DIVIDE),,,或在“功能区”选项板中选择“常用”选项卡,
33、在“绘图”面板中单击“定数等分”按钮,都可以在指定的对象上绘制等分点或者在等分点处插入块。,4.1.3,定距等分对象,在,AutoCAD 2009,中,单击“菜单浏览器”按钮,在弹出的菜单中选择“绘图”,|,“点”,|,“定距等分”命令,(,MEASURE),,,或在“功能区”选项板中选择“常用”选项卡,在“绘图”面板中单击“定距等分”按钮,都可以在指定的对象上按指定的长度绘制点或者插入块。,4.2,绘制直线、射线和构造线,图形由对象组成,可以使用定点设备指定点的位置或者在命令行输入坐标值来绘制对象。在,AutoCAD,中,直线、射线和构造线是最简单的一组线性对象。,绘制直线,绘制射线,绘制构
34、造线,4.2.1,绘制直线,“直线”是各种绘图中最常用、最简单的一类图形对象,只要指定了起点和终点即可绘制一条直线。在,AutoCAD,中,可以用二维坐标(,x,y),或三维坐标(,x,y,z),来指定端点,也可以混合使用二维坐标和三维坐标。如果输入二维坐标,,AutoCAD,将会用当前的高度作为,Z,轴坐标值,默认值为0。,4.2.2,绘制射线,射线为一端固定,另一端无限延伸的直线。单击“菜单浏览器”按钮,在弹出的菜单中选择“绘图”|“射线”命令(,RAY),,或在“功能区”选项板中,选择“常用”选项卡,在“绘图”面板中单击“射线”按钮,指定射线的起点和通过点即可绘制一条射线。在,AutoC
35、AD,中,射线主要用于绘制辅助线。,4.2.3,绘制构造线,构造线为两端可以无限延伸的直线,没有起点和终点,可以放置在三维空间的任何地方,主要用于绘制辅助线。单击“菜单浏览器”按钮,在弹出的菜单中选择“,绘图,”|“构造线”命令(,XLINE),,或在“功能区”选项板中,选择“常用”选项卡,在“绘图”面板中单击“构造线”按钮,都可绘制构造线。,4.3,绘制矩形和正多边形,在,AutoCAD,中,矩形及多边形的各边并非单一对象,它们构成一个单独的对象。使用,RECTANGE,命令可以绘制矩形,使用,POLYGON,命令可以绘制多边形。,绘制矩形,绘制正多边形,4.3.1,绘制矩形,单击“菜单浏览
36、器”按钮,在弹出的菜单中选择“绘图”|“矩形”命令(,RECTANGLE),,或在“功能区”选项板中选择“默认”选项板,在“绘图”面板中单击“矩形”按钮,即可绘制出倒角矩形、圆角矩形、有厚度的矩形等多种矩形。,4.3.2,绘制正多边形,单击“菜单浏览器”按钮,在弹出的菜单中选择“,绘图”,|“正多边形”命令(,POLYGON),,或在“功能区”选项板中选择“默认”选项板,在“绘图”面板中单击“正多边形”按钮,可以绘制边数为31024的正多边形。指定了正多边形的边数后,其命令行显示如下提示信息。,4.4,绘制圆、圆弧、椭圆和椭圆弧,在,AutoCAD 2009,中,圆、圆弧、椭圆和椭圆弧都属于曲
37、线对象,其绘制方法相对线性对象要复杂一些,但方法也比较多。,绘制圆,绘制圆弧,绘制椭圆,绘制椭圆弧,4.4.1,绘制圆,单击“菜单浏览器”按钮,在弹出的菜单中选择“绘图”|“,圆”命令,中的子命令,或在“功能区”选项板中选择“常用”选项卡,在“绘图”面板中单击圆的相关按钮,都可绘制圆。在,AutoCAD 2009,中,可以使用6种方法绘制圆。,4.4.2,绘制圆弧,单击“菜单浏览器”按钮,在弹出的菜单中选择“绘图”|“,圆弧”命令,中的子命令,或在“功能区”选项板中选择“默认”选项板,在“绘图”面板中单击圆弧的相关按钮都可绘制圆弧。在,AutoCAD 2009,中,圆弧的绘制方法有11种。,4
38、.4.3,绘制椭圆,单击“菜单浏览器”按钮,在弹出的菜单中选择“绘图”|“椭圆”子菜单中的命令,或在“功能区”选项板中选择“默认”选项板,在“绘图”面板中单击椭圆的相关按钮都可绘制椭圆。可以选择“中心点”命令,指定椭圆中心、一个轴的端点(主轴)以及另一个轴的半轴长度绘制椭圆;也可以选择“轴、端点”命令,指定一个轴的两个端点(主轴)和另一个轴的半轴长度绘制椭圆。,4.4.4,绘制椭圆弧,在,AutoCAD 2009,中,椭圆弧的绘图命令和椭圆的绘图命令都是,ELLIPSE,,但命令行的提示不同。单击“菜单浏览器”按钮,在弹出的菜单中选择“绘图”|“椭圆”|“椭圆弧”命令,或在“功能区”选项板中选
39、择“默认”选项板,在“绘图”面板中单击“椭圆弧”按钮,都可绘制椭圆弧。,4.5,绘制与编辑多线,多线是一种由多条平行线组成的组合对象。平行线之间的间距和数目是可以调整的,多线常用于绘制建筑图中的墙体、电子线路图等平行线对象。,绘制多线,使用“多线样式”对话框,创建多线样式,修改多线样式,编辑多线,4.5.1,绘制多线,单击“菜单浏览器”按钮,在弹出的菜单中选择“绘图”|“多线”命令(,MLINE),,可以绘制多线。执行,MLINE,后,命令行显示如下提示信息:,当前的设置:对正=上,比例=20.00,样式=,STANDARD,指定起点或,对正,(,J)/,比例,(,S)/,样式,(,ST):,
40、4.5.2,使用“多线样式”对话框,单击“菜单浏览器”按钮,在弹出的菜单中选择“格式”|“多线样式”命令(,MLSTYLE),,打开“多线样式”对话框。可以根据需要创建多线样式,设置其线条数目和线的拐角方式。,4.5.3,创建多线样式,在“创建新的多线样式”对话框中单击“继续”按钮,将打开“新建多线样式”对话框,可以创建新多线样式的封口、填充、元素特性等内容,如图所示。,4.5.4,修改多线样式,在“多线样式”对话框中单击“修改”按钮,使用打开的“修改多线样式”对话框可以修改创建的多线样式。“修改多线样式”对话框与“创建新多线样式”对话框中的内容完全相同,用户可参照创建多线样式的方法对多线样式
41、进行修改。,4.5.5,编辑多线,多线编辑命令是一个专用于多线对象的编辑命令,单击“菜单浏览器”按钮,在弹出的菜单中选择“,修改,”|“,对象,”|“,多线”,命令,可打开“多线编辑工具”对话框。该对话框中的各个图像按钮形象地说明了编辑多线的方法。,4.6,绘制与编辑多段线,在,AutoCAD,中,“多段线”是一种非常有用的线段对象,它是由多段直线段或圆弧段组成的一个组合体,既可以一起编辑,也可以分别编辑,还可以具有不同的宽度。,绘制多段线,编辑多段线,4.6.1,绘制多段线,单击“菜单浏览器”按钮,在弹出的菜单中选择“绘图”|“多段线”命令(,PLINE),,可以绘制多段线。执行,PLINE
42、,命令,并在绘图窗口中指定了多段线的起点后,命令行显示如下提示信息:,指定下一个点或,圆弧,(,A)/,闭合,(,C)/,半宽,(,H)/,长度,(,L)/,放弃,(,U)/,宽度,(,W):,4.6.2,编辑多段线,在,AutoCAD 2009,中,可以一次编辑一条或多条多段线。单击“菜单浏览器”按钮,在弹出的菜单中选择“修改”|“对象”|“多段线”命令(,PEDIT),,或在“功能区”选项板中选择“常用”选项卡,在“修改”面板中单击“编辑多段线”按钮,调用编辑二维多段线命令。如果只选择一条多段线,命令行显示如下提示信息。,输入选项,闭合,(,C)/,合并,(,J)/,宽度,(,W)/,编辑
43、顶点,(,E)/,拟合,(,F)/,样条曲线,(,S)/,非曲线化,(,D)/,线型生成,(,L)/,放弃,(,U):,4.7,绘制与编辑样条曲线,样条曲线是一种通过或接近指定点的拟合曲线。在,AutoCAD,中,其类型是非均匀关系基本样条曲线(,Non-Uniform Rational Basis Splines,NURBS),,适于表达具有不规则变化曲率半径的曲线。,绘制样条曲线,编辑样条曲线,4.7.1,绘制样条曲线,单击“菜单浏览器”按钮,在弹出的菜单中选择“绘图”|“样条曲线”命令(,SPLINE),,或在“功能区”选项板中选择“常用”选项卡,在“绘图”面板中单击“样条曲线”按钮,即
44、可绘制样条曲线。此时,命令行将显示“指定第一个点或 对象(,O):”,提示信息。当选择“对象(,O)”,时,可以将多段线编辑得到的二次或者三次拟合样条曲线转换成等价的样条曲线。默认情况下,可以指定样条曲线的起点,然后在指定样条曲线上的另一个点后,系统将显示如下提示信息。,指定下一点或,闭合,(,C)/,拟合公差,(,F):,4.7.2,编辑样条曲线,单击“菜单浏览器”按钮,在弹出的菜单中选择“修改”|“对象”|“样条曲线”命令(,SPLINEDIT),,或在“功能区”选项板中选择“常用”选项卡,在“修改”面板中单击“编辑样条曲线”按钮,就可以编辑选中的样条曲线。样条曲线编辑命令是一个单对象编辑
45、命令,一次只能编辑一条样条曲线对象。执行该命令并选择需要编辑的样条曲线后,在曲线周围将显示控制点,同时命令行显示如下提示信息:,输入选项,拟合数据,(,F)/,闭合,(,C)/,移动顶点,(,M)/,精度,(,R)/,反转,(,E)/,放弃,(,U):,4.8,徒手绘制图形,在,AutoCAD 2009,中,可以单击“菜单浏览器”按钮,在弹出的菜单中“,绘图”,|“,修订云线”,命令绘制云彩对象,并可以单击“菜单浏览器”按钮,在弹出的菜单中“绘图”|“区域覆盖”命令绘制区域覆盖对象,它们的共同点在于可以通过拖动鼠标指针来徒手绘制。,绘制修订云线,绘制区域覆盖对象,4.8.1,绘制修订云线,在,
46、AutoCAD 2009,中,检查或用有色线条标注图形时可以使用修订云线功能标记,以提高工作效率。,4.8.2,绘制区域覆盖对象,区域覆盖可以在现有对象上生成一个空白区域,用于添加注释或详细的屏蔽信息。该区域与区域覆盖边框进行绑定,可以打开此区域进行编辑,也可以关闭此区域进行打印。,第,05,章,选择与编辑二维图形对象,在,AutoCAD,中,单纯地使用绘图命令或绘图工具只能绘制一些基本的图形对象。为了绘制复杂图形,很多情况下都必须借助于图形编辑命令。,AutoCAD 2009,提供了众多的图形编辑命令,如复制、移动、旋转、镜像、偏移、阵列、拉伸及修剪等。使用这些命令,可以修改已有图形或通过已
47、有图形构造新的复杂图形。,5.1,选 择 对 象,在对图形进行编辑操作之前,首先需要选择要编辑的对象。,AutoCAD,用虚线亮显所选的对象,这些对象就构成选择集。选择集可以包含单个对象,也可以包含复杂的对象编组。在,AutoCAD,中,单击“菜单浏览器”按钮,在弹出的菜单中单击“选项”按钮,可以通过打开的“选项”对话框的“选择集”选项卡,设置选择模式、拾取框的大小及夹点功能。,选择对象的方法,过滤选择,快速选择,5.1.1,选择对象的方法,在,AutoCAD,中,选择对象的方法很多。例如,可以通过单击对象逐个拾取,也可利用矩形窗口或交叉窗口选择;可以选择最近创建的对象、前面的选择集或图形中的
48、所有对象,也可以向选择集中添加对象或从中删除对象。,5.1.2 过滤选择,在命令行提示下输入,FILTER,命令,将打开“对象选择过滤器”对话框。可以以对象的类型(如直线、圆及圆弧等)、图层、颜色、线型或线宽等特性作为条件,过滤选择符合设定条件的对象。此时必须考虑图形中对象的这些特性是否设置为随层。,5.1.3 快速选择,在,AutoCAD,中,当需要选择具有某些共同特性的对象时,可利用“快速选择”对话框,根据对象的图层、线型、颜色、图案填充等特性和类型,创建选择集。单击“菜单浏览器”按钮,在弹出的菜单中选择“工具”|“快速选择”命令,或在“功能区”选项板中选择“常用”选项卡,在“实用程序”面
49、板中单击“快速选择”按钮,都可打开“快速选择”对话框。,5.1.4 使用编组,在,AutoCAD 2009,中,可以将图形对象进行编组以创建一种选择集,使编辑对象变得更为灵活。,5.2 使用夹点编辑图形对象,在,AutoCAD 2009,中,夹点是一种集成的编辑模式,提供了一种方便快捷的编辑操作途径。例如,使用夹点可以对对象进行拉伸、移动、旋转、缩放及镜像等操作。,拉伸对象,移动对象,旋转对象,缩放对象,镜像对象,5.2.1,拉伸对象,在不执行任何命令的情况下选择对象,显示其夹点,然后单击其中一个夹点,进入编辑状态。此时,,AutoCAD,自动将其作为拉伸的基点,进入“拉伸”编辑模式,命令行将
50、显示如下提示信息。,*拉伸*,指定拉伸点或 基点(,B)/,复制(,C)/,放弃(,U)/,退出(,X):,5.2.2,移动对象,移动对象仅仅是位置上的平移,对象的方向和大小并不会改变。要精确地移动对象,可使用捕捉模式、坐标、夹点和对象捕捉模式。在夹点编辑模式下确定基点后,在命令行提示下输入,MO,进入移动模式,命令行将显示如下提示信息。,*移动*,指定移动点或,基点,(,B)/,复制,(,C)/,放弃,(,U)/,退出,(,X):,5.2.3,旋转对象,在夹点编辑模式下,确定基点后,在命令行提示下输入,RO,进入旋转模式,命令行将显示如下提示信息。,*旋转*,指定旋转角度或 基点(,B)/,
